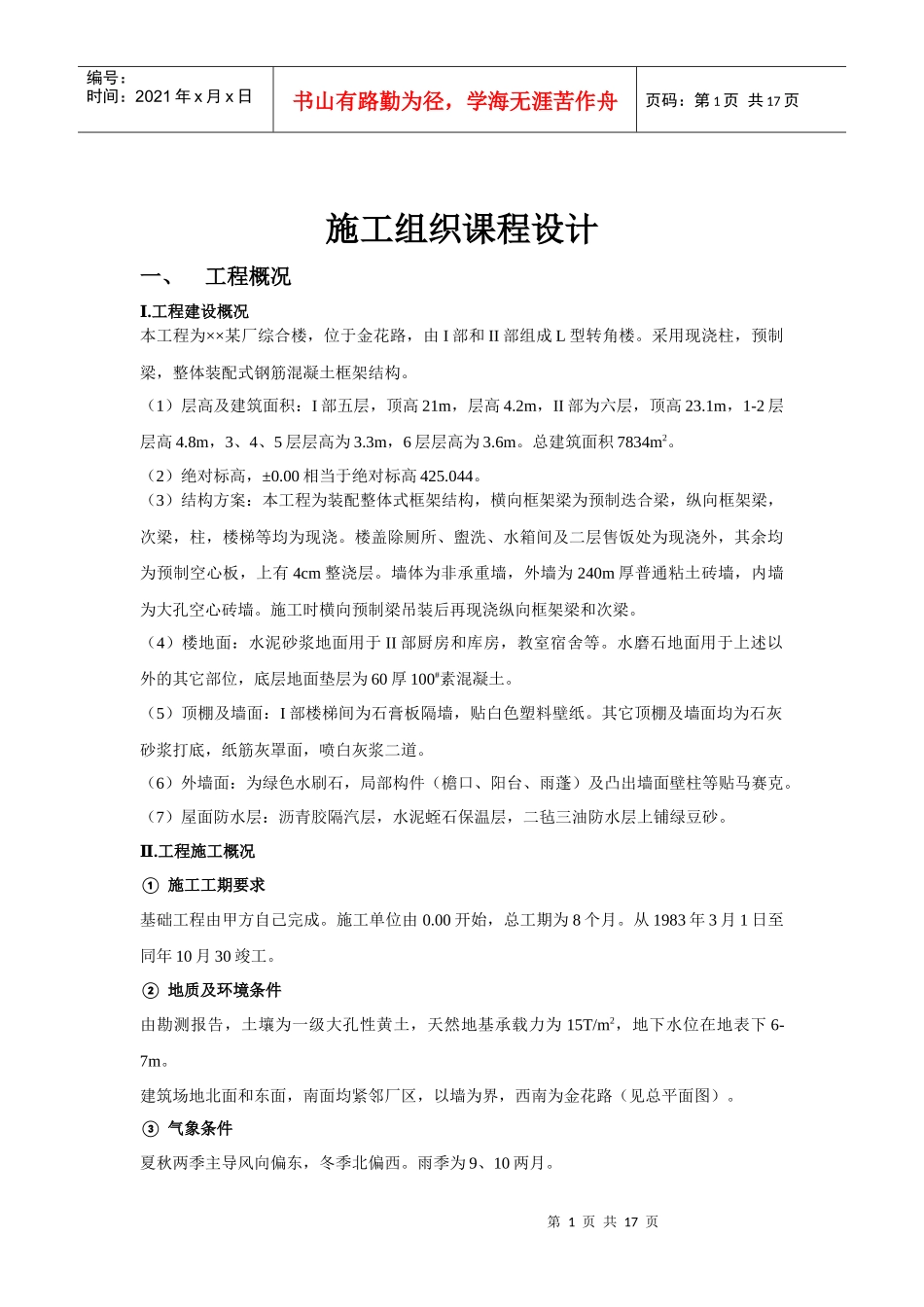

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页施工组织课程设计一、工程概况.Ⅰ工程建设概况本工程为××某厂综合楼，位于金花路，由I部和II部组成L型转角楼。采用现浇柱，预制梁，整体装配式钢筋混凝土框架结构。（1）层高及建筑面积：I部五层，顶高21m，层高4.2m，II部为六层，顶高23.1m，1-2层层高4.8m，3、4、5层层高为3.3m，6层层高为3.6m。总建筑面积7834m2。（2）绝对标高，±0.00相当于绝对标高425.044。（3）结构方案：本工程为装配整体式框架结构，横向框架梁为预制迭合梁，纵向框架梁，次梁，柱，楼梯等均为现浇。楼盖除厕所、盥洗、水箱间及二层售饭处为现浇外，其余均为预制空心板，上有4cm整浇层。墙体为非承重墙，外墙为240m厚普通粘土砖墙，内墙为大孔空心砖墙。施工时横向预制梁吊装后再现浇纵向框架梁和次梁。（4）楼地面：水泥砂浆地面用于II部厨房和库房，教室宿舍等。水磨石地面用于上述以外的其它部位，底层地面垫层为60厚100#素混凝土。（5）顶棚及墙面：I部楼梯间为石膏板隔墙，贴白色塑料壁纸。其它顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。（6）外墙面：为绿色水刷石，局部构件（檐口、阳台、雨蓬）及凸出墙面壁柱等贴马赛克。（7）屋面防水层：沥青胶隔汽层，水泥蛭石保温层，二毡三油防水层上铺绿豆砂。.Ⅱ工程施工概况①施工工期要求基础工程由甲方自己完成。施工单位由0.00开始，总工期为8个月。从1983年3月1日至同年10月30竣工。②地质及环境条件由勘测报告，土壤为一级大孔性黄土，天然地基承载力为15T/m2，地下水位在地表下6-7m。建筑场地北面和东面，南面均紧邻厂区，以墙为界，西南为金花路（见总平面图）。③气象条件夏秋两季主导风向偏东，冬季北偏西。雨季为9、10两月。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页④施工技术经济条件本工程由××市某建筑公司承担，该公司分派一个施工队负责。施工队有瓦工和抹灰工80人，木工24人，钢筋工15人，混凝土工40人，机械工8人，安装工12人，油漆工15人，共194人。根据需要可招收部分民工协助工作。施工用的水、电均从厂区取得。建筑材料及构件均可用汽车运入工地，多孔板及迭合梁均由市建工局半坡村预制厂制作。临建工程中除搅拌棚，木工硼，材料库等需设置外，办公及其它生活用房均可利用已建成的宿舍楼。可供施工选用的起重机有QT1-6型及QT1-2型塔吊。井架，门架等。汽车有解放牌（5T），黄河牌（8T）可以使用。卷扬机、搅拌机、木工机械、钢筋机械、混凝土振捣器、脚手架板等可按计划供应。二、施工方案及施工方法(一)划分施工段，并确定流水方向Ⅰ.施工流水段划分本工程的分部工程划分及施工程序为：主体工程→屋面工程→装修工程各分部工程的施工顺序如下:主体工程：搭脚手架→柱扎筋→柱支模→柱浇混凝土→吊装横梁→梁板梯支模→梁板梯扎筋→梁板梯浇混凝土→安装预制板→现浇整浇层→砌砖墙屋面工程：落水管工程→找平层→保温层（及砂浆找平）→隔汽层→防水层装修工程：外墙面装饰→楼地面铺筑→天棚内墙粉刷→安装门扇窗→玻璃油漆Ⅱ.施工段划分与施工流向主体工程：按建筑总平面图整个工程分为两个部分Ⅰ，Ⅱ，每部分为一段，Ⅰ为五层，Ⅱ为六层，总共分为11段。自西向东，由下而上组织流水施工。屋面工程：不分段，整体一次施工，油毡防水层施工后期做。装修工程：外装修——自上而下，一层一段，以墙面分隔缝处为界，自西开始，每层顺时针方向进行抹灰。内装饰——和主体工程分段一样，每层楼分两段，共11段，自上而下，从西向东进行流水施工。Ⅲ.施工机械的选择和布置（1）QT1-2型塔式起重机。由塔身、起重臂、底盘组成，回转机构位于塔身下部。该机塔身与起重臂可折叠，能整体运输。起重量1～2t，起重力矩160kN·m。（2）QT1-6型塔式起重机。由底盘、塔身、起重臂、塔顶及平衡臂组成，为上回转动臂变幅塔式起重机。起重量2～6t，起重力矩400kN·m，起重半径8.5～2m，起重高度26.5～40.5m,轨距3.8m,适用于工业与民用建筑的机构吊装。根据工程需要选用QT1-6型塔式起重...
