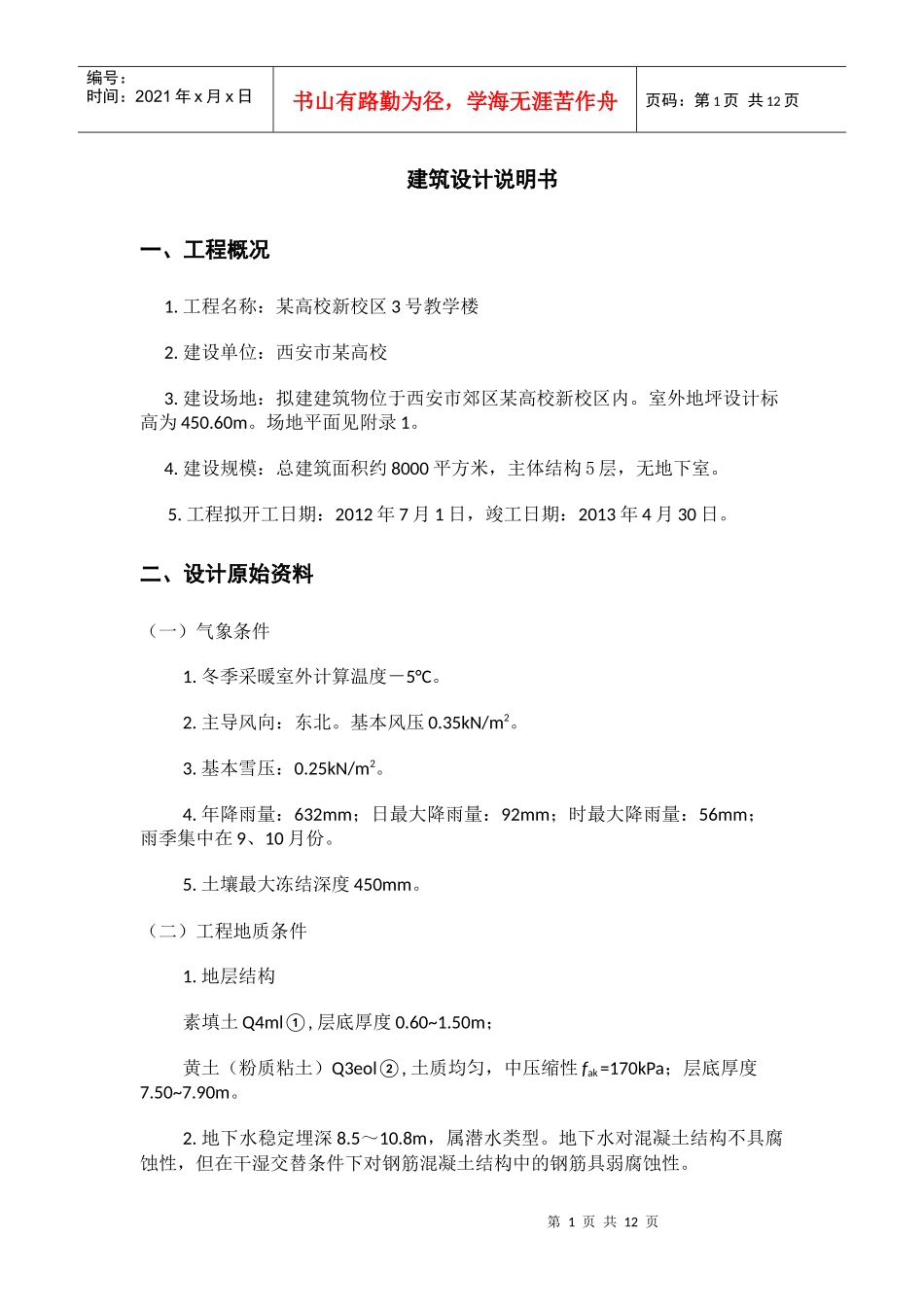

第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页建筑设计说明书一、工程概况1.工程名称:某高校新校区3号教学楼2.建设单位:西安市某高校3.建设场地:拟建建筑物位于西安市郊区某高校新校区内。室外地坪设计标高为450.60m。场地平面见附录1。4.建设规模:总建筑面积约8000平方米,主体结构5层,无地下室。5.工程拟开工日期:2012年7月1日,竣工日期:2013年4月30日。二、设计原始资料(一)气象条件1.冬季采暖室外计算温度-5°C。2.主导风向:东北。基本风压0.35kN/m2。3.基本雪压:0.25kN/m2。4.年降雨量:632mm;日最大降雨量:92mm;时最大降雨量:56mm;雨季集中在9、10月份。5.土壤最大冻结深度450mm。(二)工程地质条件1.地层结构素填土Q4ml①,层底厚度0.60~1.50m;黄土(粉质粘土)Q3eol②,土质均匀,中压缩性fak=170kPa;层底厚度7.50~7.90m。2.地下水稳定埋深8.5~10.8m,属潜水类型。地下水对混凝土结构不具腐蚀性,但在干湿交替条件下对钢筋混凝土结构中的钢筋具弱腐蚀性。第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页3.湿陷等级:非自重Ⅱ级湿陷性黄土地基。4.抗震设防烈度为8度,场地类别为Ⅱ类。针对水平方向,在满足建筑的房建设置要求之外,我增加了一处休息区位置处于门厅及门厅上层目的是增加内部活动空间,其次,我所设计的是教学楼,在单层平面中采用了大开间(三)施工条件1.建设场地平坦,道路通畅,水、电就近可以接通,具备开工建设条件。2.拟参与投标的施工单位技术力量和机械化水平均较高。三、平面设计建筑平面是表示建筑物在水平方向房屋各个部分的组合关系。建筑平面设计就是要解决建筑物在水平方向各种房间的具体设计,以及各房间之间的关系问题。由于建筑平面通常较为集中的放映建筑功能方面的问题,一些剖面关系比较简单的民用建筑,它们的平面布置基本能够反映空间组合的主要内容,因此首先从建筑平面设计入手。其实相较于我们初步设计的来说,我们一般会片面的考虑到水平方向的房间组合而忽略了整体效果。建筑平面设计就是要解决建筑物在水平方向各种房间的具体设计,以及各房间之间的关系问题。建筑平面设计的基本任务,有以下几点:1、根据建筑的功能要求,合理分区,妥善解决平面各部分之间的相互关系,安排各个房间的相对关系与位置;2、选择合适的交通联系方式,组织好建筑内部及内外之间的交通联系,要简洁明确,应避免相互干扰交叉;3、按照建筑的性质、规模和基地环境,确定平面形式。同时要布局紧凑,节约用地,并为立面设计提供好的创作条件;4、考虑结构、施工、材料和建筑构造的合理性,掌握建筑规范、标准。建筑平面设计是组合布置建筑物在水平方向房屋各部分的组合关系,它包括使用部分设计和交通联系部分设计。一、合理的布置建筑物的主次入口:该建筑物正面朝南在主干道正对面设置门第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页厅,在东西两侧设置楼梯作为次入口南北方向设置主入口,满足建筑防火需求。二、使用部分平面设计设计建筑平面各个使用房间和辅助房间是构成建筑平面的基本单元,本设计在使用平面设计中充分考虑以下几点:注意房间面积,形状和尺寸,满足室内使用活动和设备合理布置的要求,门窗大小符合建筑模数,便于采光以及通风,整体呈一字型,降低了施工难度同时结构布置响度合理,所采用的材料应符合相应的建筑标准,室内空间设置了休息区,合理的利用的建筑中拐角,并考虑到人们的使用和审美要求。对于辅助房间的平面设计。再考虑到整体布局和建筑物的使用特点和使用人数,确定需要布置的数目,并考虑到整个建筑的辅助房间的分布情况,最后再根据整体房间的布置给以调整并确定辅助房间的面积,平面形式,以及尺寸。1、主要房间的设置第4页共12页第3页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共12页本建筑是某高校新校区三号教学楼,对应人群主要是大学生,故采用内廊式结构,并且以A型教室和B型教室为主以及多媒体教室为主...
