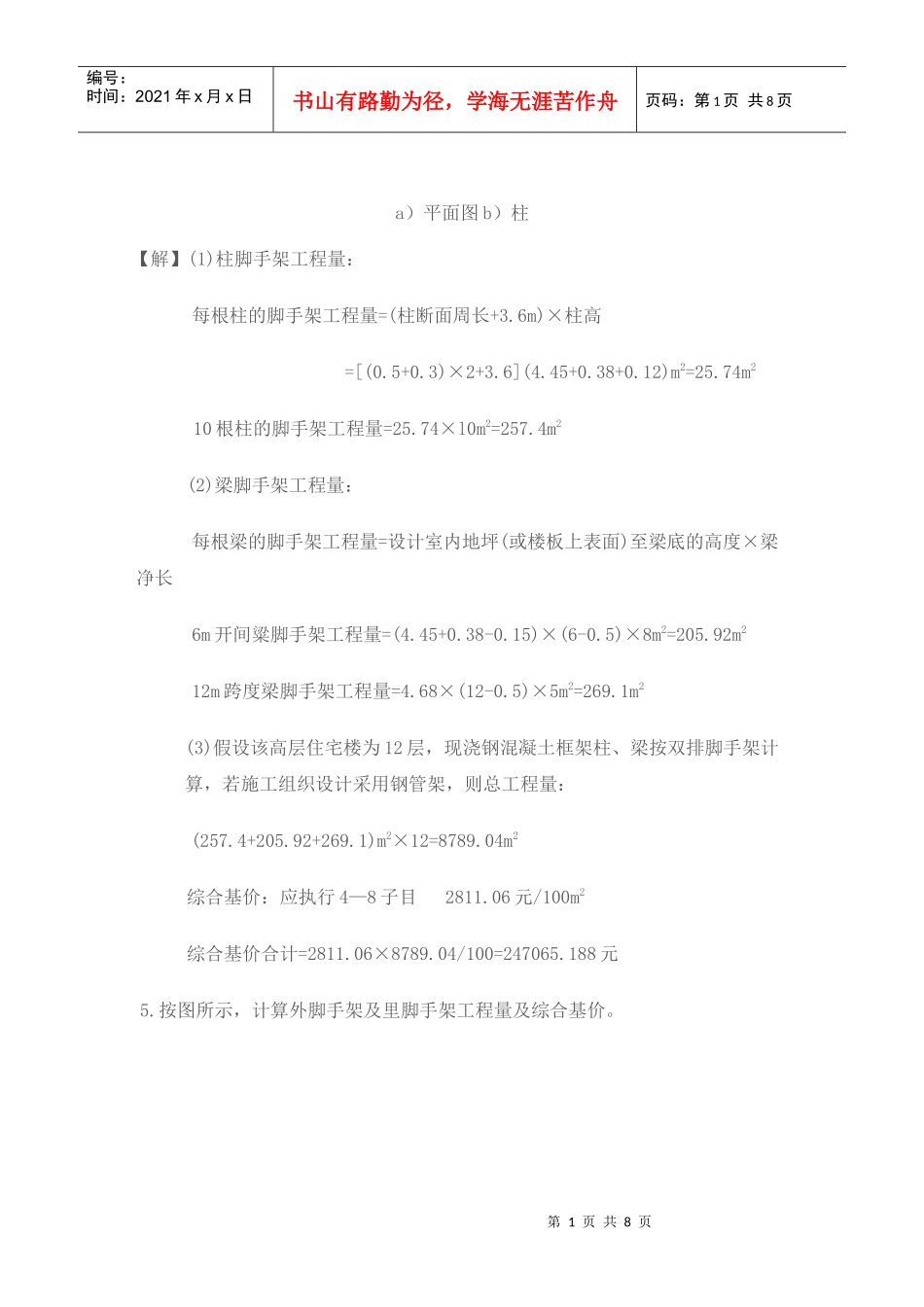

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页a）平面图b）柱【解】(1)柱脚手架工程量：每根柱的脚手架工程量=(柱断面周长+3.6m)×柱高=[(0.5+0.3)×2+3.6](4.45+0.38+0.12)m2=25.74m210根柱的脚手架工程量=25.74×l0m2=257.4m2(2)梁脚手架工程量：每根梁的脚手架工程量=设计室内地坪(或楼板上表面)至梁底的高度×梁净长6m开间粱脚手架工程量=(4.45+0.38-0.15)×(6-0.5)×8m2=205.92m212m跨度梁脚手架工程量=4.68×(12-0.5)×5m2=269.1m2(3)假设该高层住宅楼为12层，现浇钢混凝土框架柱、梁按双排脚手架计算，若施工组织设计采用钢管架，则总工程量：(257.4+205.92+269.1)m2×12=8789.04m2综合基价：应执行4—8子目2811.06元/100m2综合基价合计=2811.06×8789.04/100=247065.188元5.按图所示，计算外脚手架及里脚手架工程量及综合基价。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页a）平面图b）剖面图【解】(1)外脚手架工程量：[(38.5+0.24)×2+(8+0.24)×2]×(12+0.3)m2=1089.29m2综合基价：应执行4-2子目719.97元/100m2综合基价合计=719.97×1089.29/100=7842.561元(2)里脚手架工程量：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页[(8-1.8-0.24)×10+(3.5-0.24)×8]×[(3-0.12)×3+3]=997.32m2综合基价：应执行4-20子目147.98元/100m2综合基价合计=147.98×997.32/100=1475.834元6.如图所示，求外墙脚手架工程量及综合基价。【解】外墙脚手架工程量={[13.2+11.4)×2+0.24×4]×(4.4+0.3)+(7.8×3+0.24)×1.6第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页+[(5.4+11.4)×2+0.24×4]×3.8)m2=404.90m2综合基价：应执行4-1子目526.79元/100m2综合基价合计=526.79×404.90/100=2132.972元7.已知某砖砌围墙长120m，高2.0m，围墙厚度为240mm，围墙内外壁柱为370mm×120mm，如图所示，计算围墙脚手架工程量。【解】围墙脚手架工程量=120×2.0m2=240.00m2综合基价：应执行4-1子目526.79元/100m2综合基价合计=526.79×240/100=1264.296元8.如图所示的单层建筑，计算其脚手架工程量及综合基价。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页【解】工程量=(3.3×4+0.24+6+0.24)×（4+0.5）=88.56m2应执行4—1子目，526.79元／100m2综合基价合计=526.7923×88.56/100=466.525元9.如图所示高低联跨的单层工业厂房，计算该建筑物的脚手架综合基价。【解】边跨坡屋面建筑面积F=45.5×(10+0.3-0.3)m2=455.00m2边跨平均高度h=(6+0.5+3÷2)m=8m，增加层(8—6)m=2m计2层套定额4-1子目，综合基价：（639.37+90.55×2）元/100m2=820.47元/100m2定额直接费=455/100×820.47元=3733.14元边跨平屋面建筑面积=455.00m2高度=（9.0+0.5）m=9.5m，增加层（9.5—6）m=3.5m计3层套定额(同上)，基价为（639.37+90.55×3）元/100m2=911.02元/100m2定额直接费=455.00÷100×911.02元=4145.14元中跨建筑面积=(45.0+0.5)×(18+0.6)m2=846.30m2平均高度=(10+3÷2+0.5)m=12m，增加层(12—6)m=6m计6层。套定额(同上)，基价为：(639.37+90.55×6)元／100m2=1182.67元／100m2定额直接费=(846.30÷100×1182.67)元=10008.94元所以定额直接费合计：第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页(3733.14+4145.14+10008.94)元=17887.22元边跨坡屋面建筑面积=45.5×（10+18+10+0.3×2）=1756.30m2工程量=【45.5+（10+0.3）×2】×（6+0.5+3÷2）+【45.5+（10+0.3）×2】×（9+0.5）+18×（10+0.5）×2=1534.75m2综合基价：应执行4-4子目847.80元/100m2综合基价合计=847.80×1534.75/100=13011.611元10.如图所示多层建筑，计算其综合脚手架综合基价。第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页【解】此建筑物技术层层高2.3m，应计算建筑面积。建筑面积=[(3.6×6+7.2+0.24)×(5.4×...
