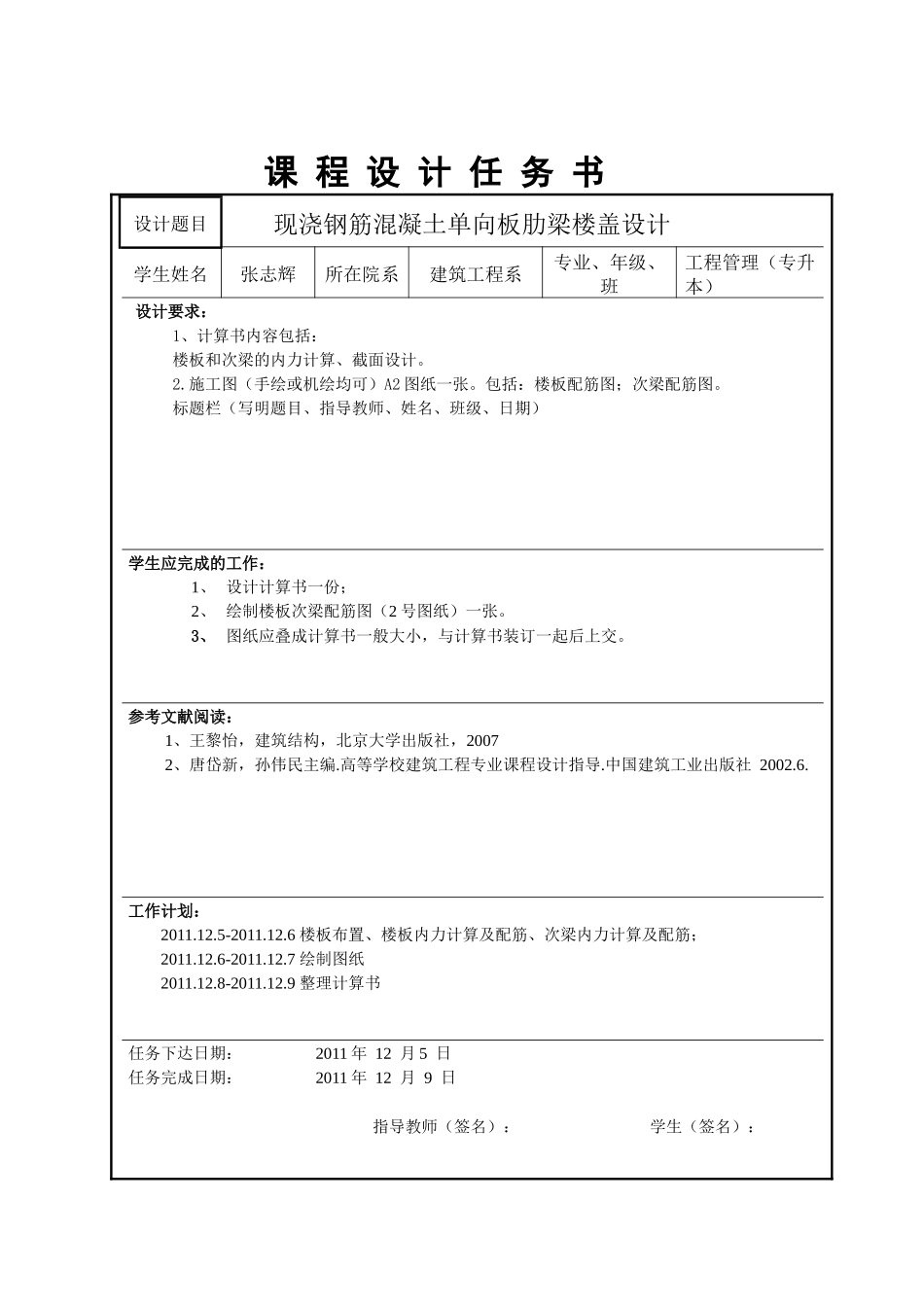

课程设计任务书设计题目现浇钢筋混凝土单向板肋梁楼盖设计学生姓名张志辉所在院系建筑工程系专业、年级、班工程管理（专升本）设计要求：1、计算书内容包括：楼板和次梁的内力计算、截面设计。2.施工图（手绘或机绘均可）A2图纸一张。包括：楼板配筋图；次梁配筋图。标题栏（写明题目、指导教师、姓名、班级、日期）学生应完成的工作：1、设计计算书一份；2、绘制楼板次梁配筋图（2号图纸）一张。3、图纸应叠成计算书一般大小，与计算书装订一起后上交。参考文献阅读：1、王黎怡，建筑结构，北京大学出版社，20072、唐岱新，孙伟民主编.高等学校建筑工程专业课程设计指导.中国建筑工业出版社2002.6.工作计划：2011.12.5-2011.12.6楼板布置、楼板内力计算及配筋、次梁内力计算及配筋；2011.12.6-2011.12.7绘制图纸2011.12.8-2011.12.9整理计算书任务下达日期：2011年12月5日任务完成日期：2011年12月9日指导教师（签名）：学生（签名）：第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页目录1.设计背景………………………………………………………………1.1设计内容……………………………………………………………1.2设计资料……………………………………………………………2.设计方案…………………………………………………………………2.1板……………………………………………………………………2.2主梁…………………………………………………………………2.3次梁…………………………………………………………………3.方案实施…………………………………………………………………3.1.1板的计算…………………………………………………………3.1.2板的荷载…………………………………………………………3.1.3板的内力计算……………………………………………………3.1.4板的配筋计算………………………………………………………3.2次梁的设计…………………………………………………………3.2.1荷载的计算………………………………………………………3.2.2内力的计算………………………………………………………第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页3.2.3配筋的计算………………………………………………………4.结果与结论…………………………………………………………………5.收获与致谢…………………………………………………………………6.参考文献…………………………………………………………………7.附件………………………………………………………………………3.方案实施3.1板的计算轴线①～②，⑤～⑤的板属于端区格单向板，轴线②～⑤的板属于中间区格单向板3.1.1荷载计算板的永久荷载标准值80mm现浇钢筋混凝土板0.08×25=2kN/m220mm厚楼面水泥砂浆面层0.02×20=0.4kN/m215mm厚混合砂浆粉刷0.015×17=0.255kN/m2小计2.655kN/m2板的可变标准荷载值4kN/m2永久荷载分项系数取1.2，因楼面可变荷载标准值等于4.0kN/m2，所以可变荷载第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页分项系数应取1.4。于是板的永久荷载设计值g=2.655×1.2=3.192kN/m2可变荷载设计值q=4×1.4=5.6kN/m2荷载总设计值g+q=8.786kN/m23.1.2内力计算楼板按塑性理论计算，故计算跨度取净跨。次梁截面为200×400mm，取板在墙上的支撑长度为120mm，按塑性内力重分布设计，板的计算跨度：边跨：L=ln+h/2=2000-100-120+80/2=1820mm中间跨：ln=2000-200=1800mm因跨度差（1820-1800）/1800=1.1%<10%,可按等跨连续板计算，取1m板宽作为计算单元，计算简图如下：第4页共9页第3页共9页12321g+q=8.786kN/m^2板计算简图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页3.1.3板的弯矩计算这是对端区格单向板而言的，对于中间区隔单向板，其Mc和M2应乘以0.8，分别为：Mc=0.8×（-2.03）=-1.62kN⋅mM2=0.8×1.78=1.42kN⋅m3.2次梁的设计3.2.1荷载板传来的恒荷载第5页共9页第4页共9页1232118.88kN/m^2板的计算简图编号：时间：2021年x月x...
