建筑砂浆塑化剂(砂浆王)的制备及性能研究VIP免费

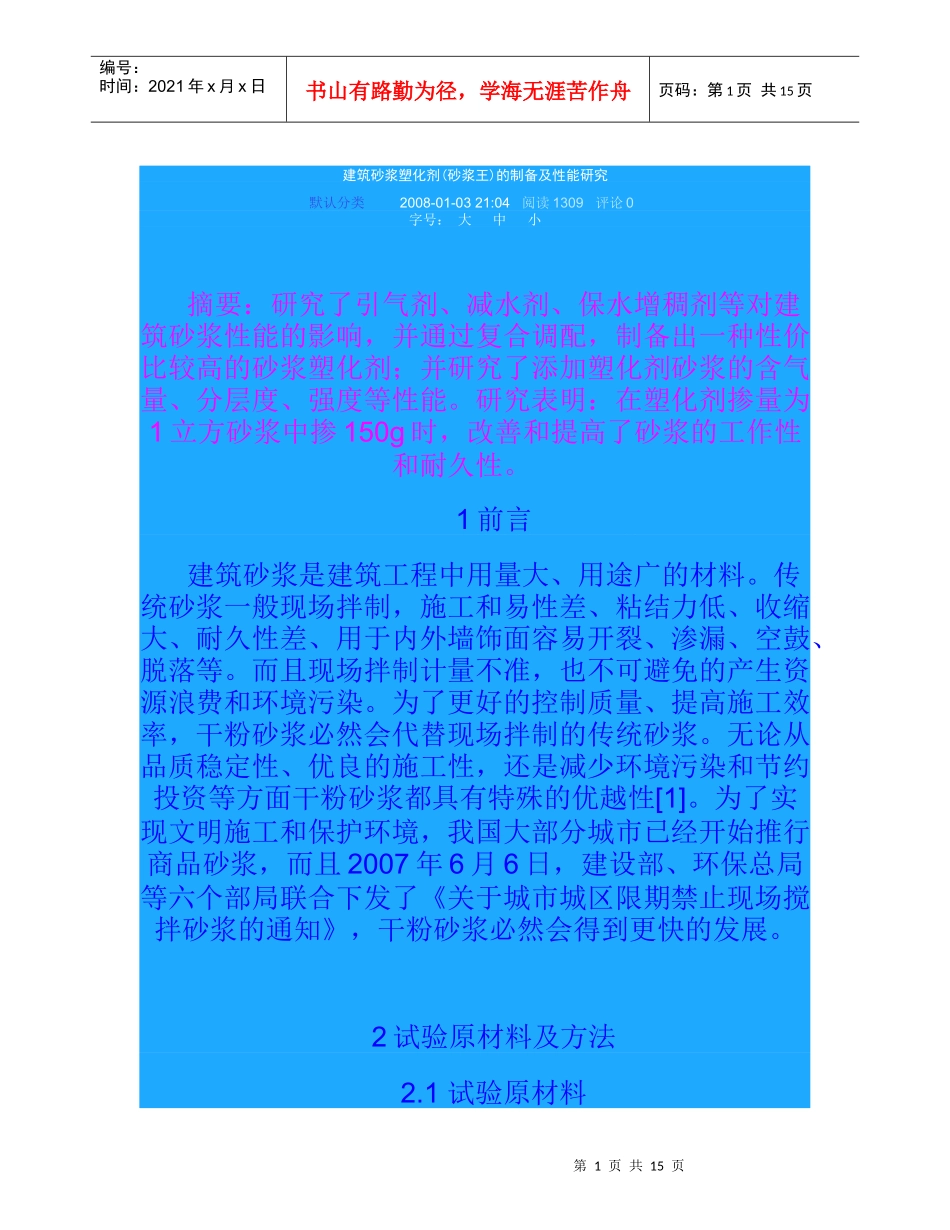

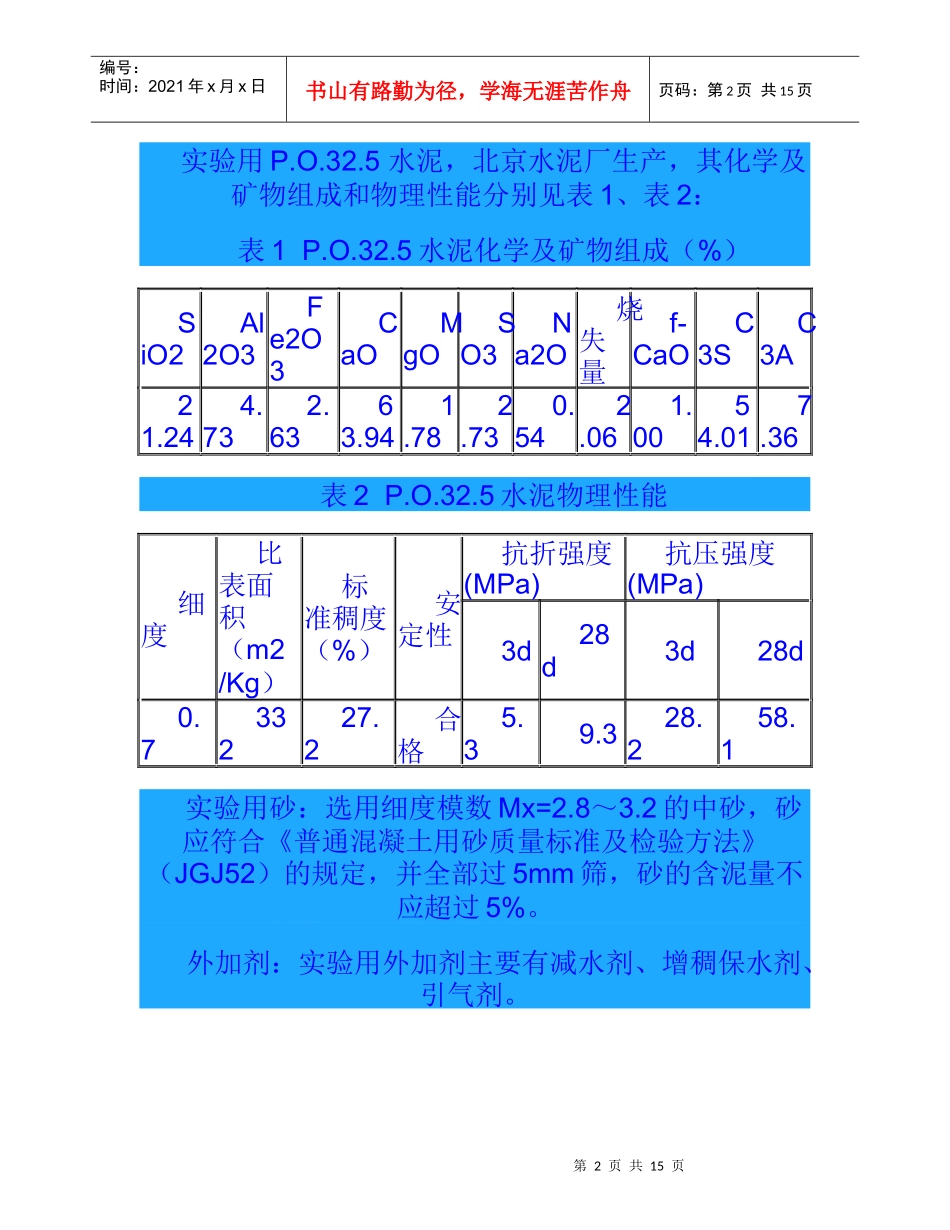

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页建筑砂浆塑化剂(砂浆王)的制备及性能研究默认分类2008-01-0321:04阅读1309评论0字号：大中小摘要：研究了引气剂、减水剂、保水增稠剂等对建筑砂浆性能的影响，并通过复合调配，制备出一种性价比较高的砂浆塑化剂；并研究了添加塑化剂砂浆的含气量、分层度、强度等性能。研究表明：在塑化剂掺量为1立方砂浆中掺150g时，改善和提高了砂浆的工作性和耐久性。1前言建筑砂浆是建筑工程中用量大、用途广的材料。传统砂浆一般现场拌制，施工和易性差、粘结力低、收缩大、耐久性差、用于内外墙饰面容易开裂、渗漏、空鼓、脱落等。而且现场拌制计量不准，也不可避免的产生资源浪费和环境污染。为了更好的控制质量、提高施工效率，干粉砂浆必然会代替现场拌制的传统砂浆。无论从品质稳定性、优良的施工性，还是减少环境污染和节约投资等方面干粉砂浆都具有特殊的优越性[1]。为了实现文明施工和保护环境，我国大部分城市已经开始推行商品砂浆，而且2007年6月6日，建设部、环保总局等六个部局联合下发了《关于城市城区限期禁止现场搅拌砂浆的通知》，干粉砂浆必然会得到更快的发展。2试验原材料及方法2.1试验原材料第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页实验用P.O.32.5水泥，北京水泥厂生产，其化学及矿物组成和物理性能分别见表1、表2：表1P.O.32.5水泥化学及矿物组成（%）SiO2Al2O3Fe2O3CaOMgOSO3Na2O烧失量f-CaOC3SC3A21.244.732.6363.941.782.730.542.061.0054.017.36表2P.O.32.5水泥物理性能细度比表面积（m2/Kg）标准稠度（%）安定性抗折强度(MPa)抗压强度(MPa)3d28d3d28d0.733227.2合格5.39.328.258.1实验用砂：选用细度模数Mx=2.8～3.2的中砂，砂应符合《普通混凝土用砂质量标准及检验方法》（JGJ52）的规定，并全部过5mm筛，砂的含泥量不应超过5%。外加剂：实验用外加剂主要有减水剂、增稠保水剂、引气剂。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页膨润土：试验用辽宁钙凌源基膨润土、钠基膨润土、辽宁红山钙基膨润土、河北宣化钙基膨润土，化学成分如表3。表3不同膨润土的化学组成膨润土SiO2Al2O3Fe2O3CaOMgOK2ONa2O凌源钠基凌源钙基红山钙基宣化钙基65.467.6073.0662.7314.814.0516.1713.151.961.901.630.881.934.362.106.572.624.212.722.351.340.430.403.473.750.570.390.48注：以上数据中未列出的是烧失量。2.2实验方法第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页建筑砂浆的稠度试验、密度试验、分层度试验、凝结时间试验、立方体抗压强度试验、抗冻性试验、收缩试验按照JGJ70－90《建筑砂将基本性能试验方法》执行，配合比设计按照JGJ98－2000《砌筑建筑砂浆配合比设计规程标准》执行。膨润土膨胀倍、吸兰量的测试方法按照行标《膨润土试验方法》（JC/T593-1995）执行。3．实验结果及分析3.1引气剂掺量对建筑砂浆性能的影响试验通过起泡性能试验、实用性等决定采用十二烷基硫酸钠作为引气剂[2]。从用水量、分层度、泌水量、密度、含气量及抗压强度等方面来研究引气剂对建筑砂浆性能的影响。建筑砂浆以M7.5为主进行试验，其配合比为水泥：砂子=1:5,用水量依稠度在70～80mm控制。考察砂浆的七天强度。试验数据见表4。引气剂的掺量既要达到引气量(≤20%),且有较好的保持性,即要求静置一小时含气量减少不大于4%,还要保证抗压强度达到基准建筑砂浆的75%以上。砂浆的分层度控制在10～30mm的范围内，从表4看，分层度都大于20mm。3.1.1引气剂掺量与建筑砂浆含气量的关系从图1可得，随着引气剂掺量的增大，砂浆含气量增大。当引气剂增大到十万分之7.98时，砂浆含气量达到了饱和点，即使引气剂掺量再增加，砂浆含气量也第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页不再增大；当引气剂掺量超过十万分之6.84，砂浆含气量的保持性变差，静置一小时后含气量减少值增大。由以...
