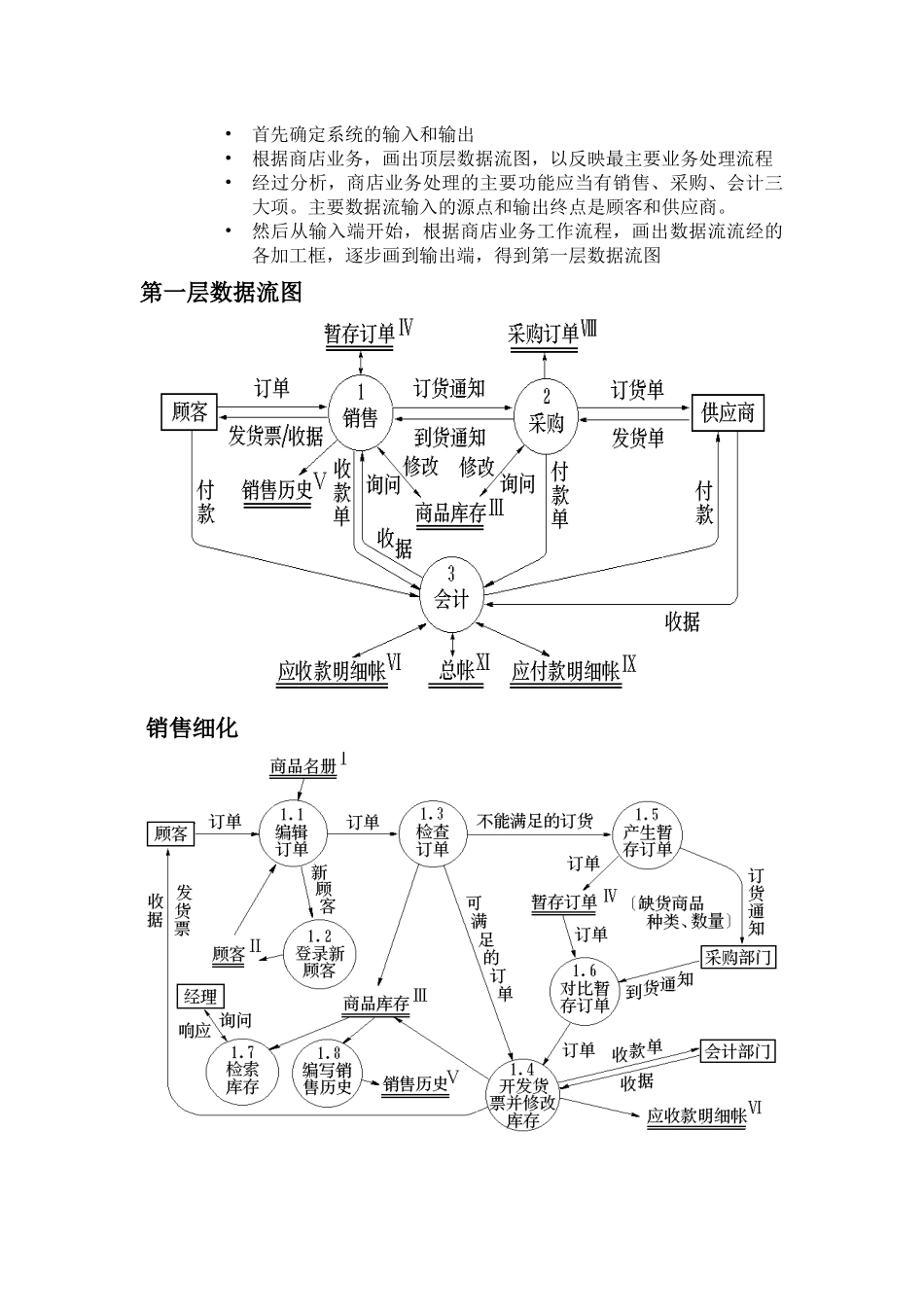

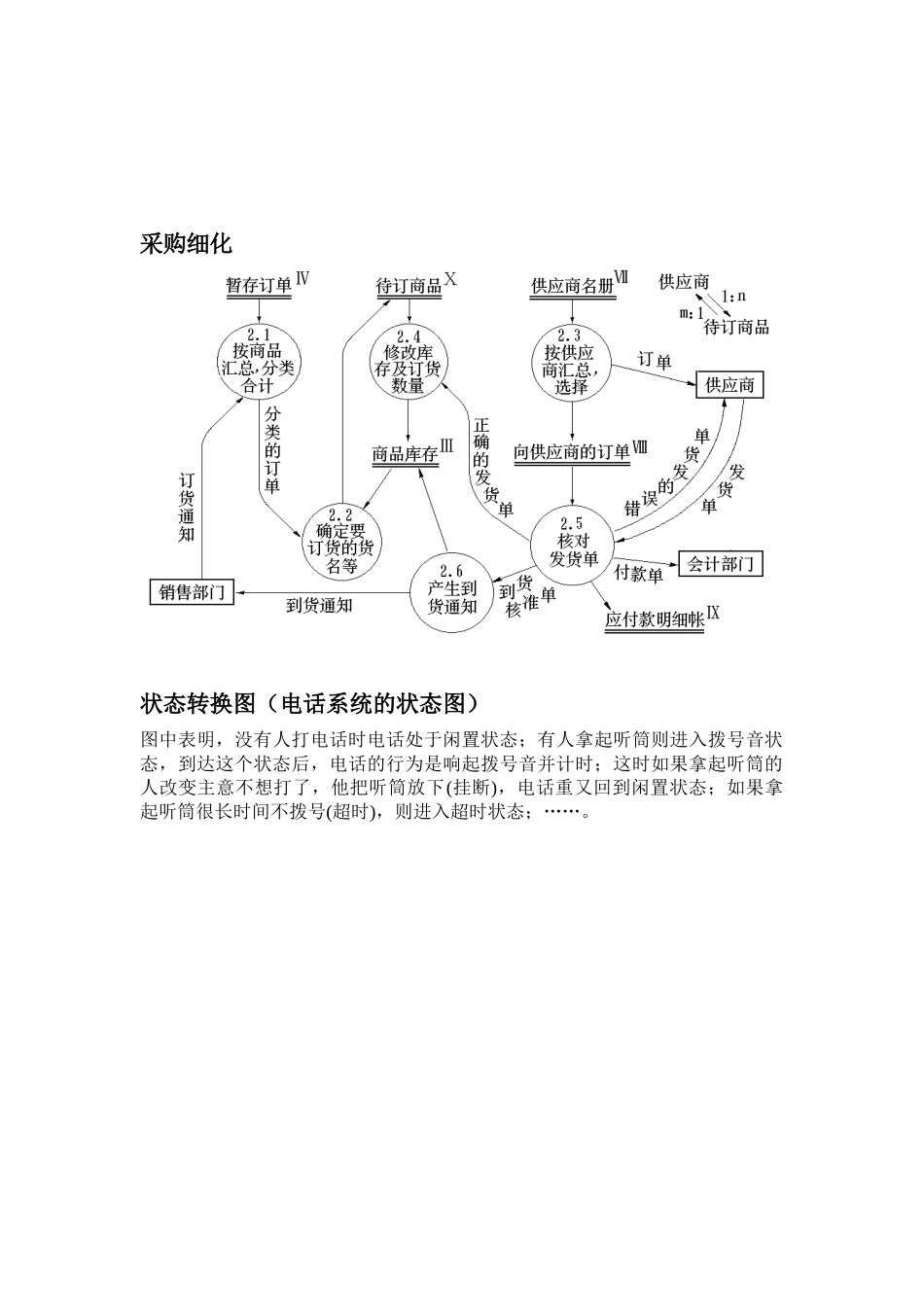

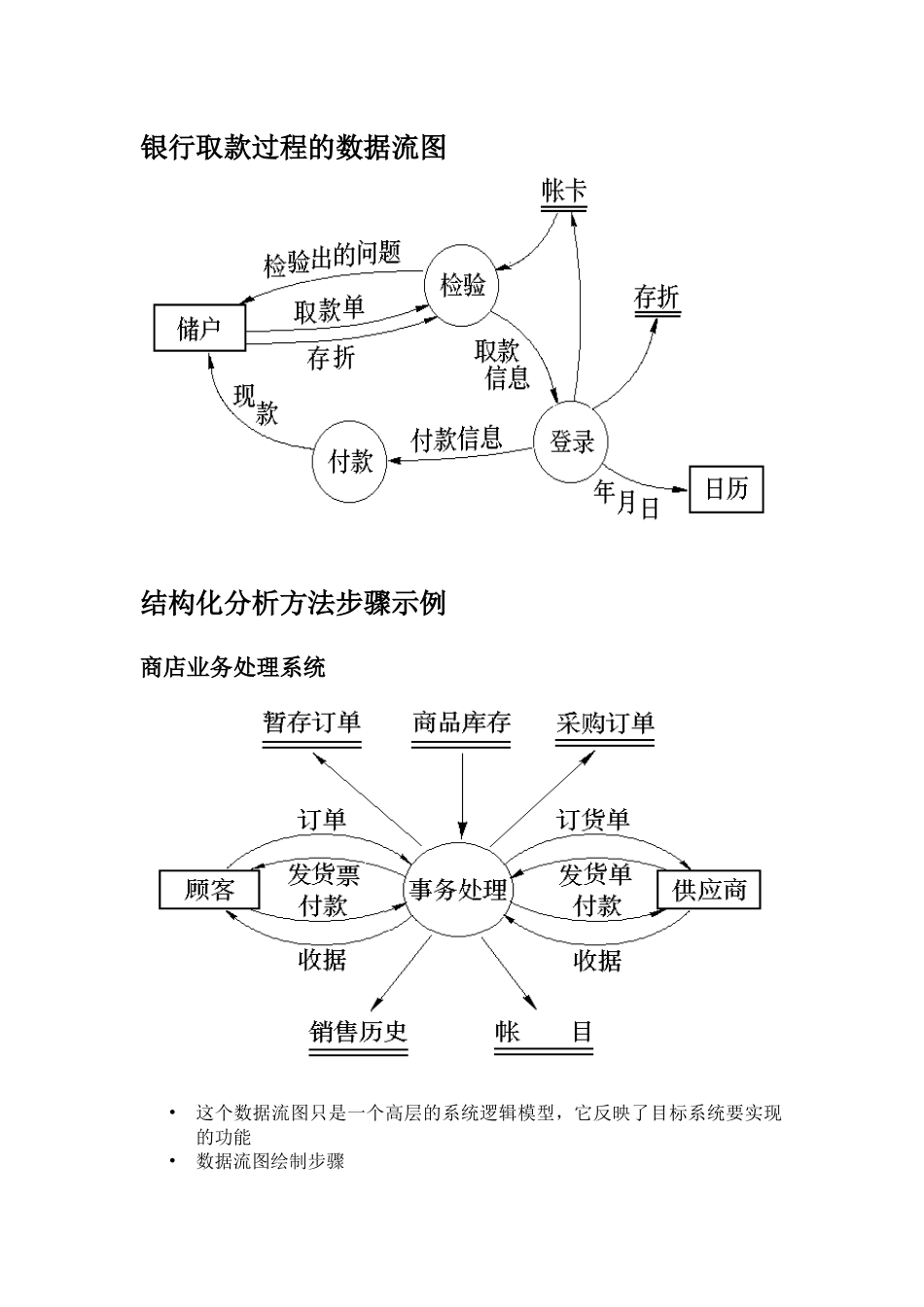

银行取款过程的数据流图结构化分析方法步骤示例商店业务处理系统•这个数据流图只是一个高层的系统逻辑模型,它反映了目标系统要实现的功能•数据流图绘制步骤•首先确定系统的输入和输出•根据商店业务,画出顶层数据流图,以反映最主要业务处理流程•经过分析,商店业务处理的主要功能应当有销售、采购、会计三大项。主要数据流输入的源点和输出终点是顾客和供应商。•然后从输入端开始,根据商店业务工作流程,画出数据流流经的各加工框,逐步画到输出端,得到第一层数据流图第一层数据流图销售细化采购细化状态转换图(电话系统的状态图)图中表明,没有人打电话时电话处于闲置状态;有人拿起听筒则进入拨号音状态,到达这个状态后,电话的行为是响起拨号音并计时;这时如果拿起听筒的人改变主意不想打了,他把听筒放下(挂断),电话重又回到闲置状态;如果拿起听筒很长时间不拨号(超时),则进入超时状态;……。保险箱的状态转换图层次方框图(描绘一家计算机公司全部产品的数据结构)Warnier图IPO图改进的IPO图的形式PAD图使用PAD图提供的定义功能来逐步求精的例子
