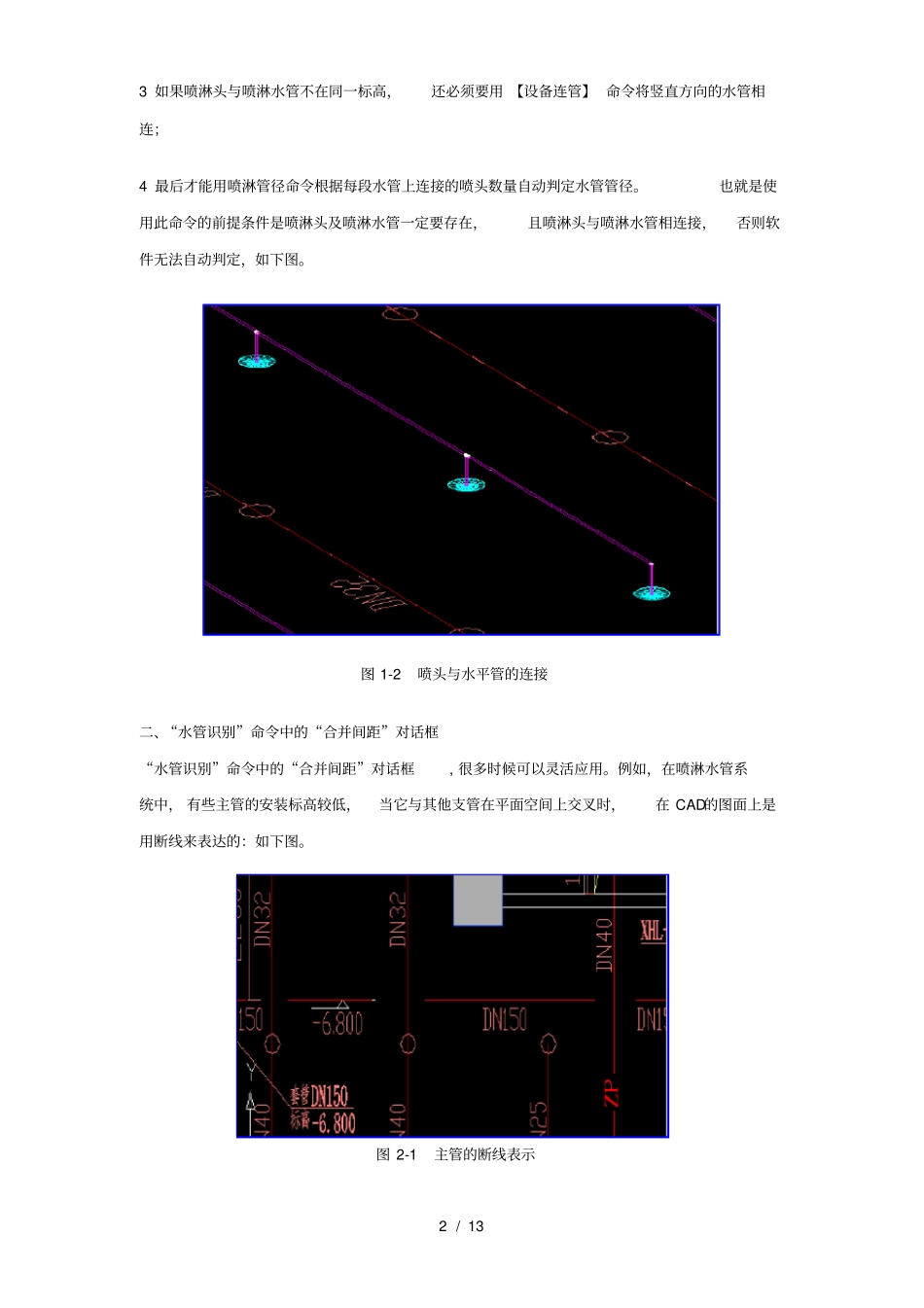

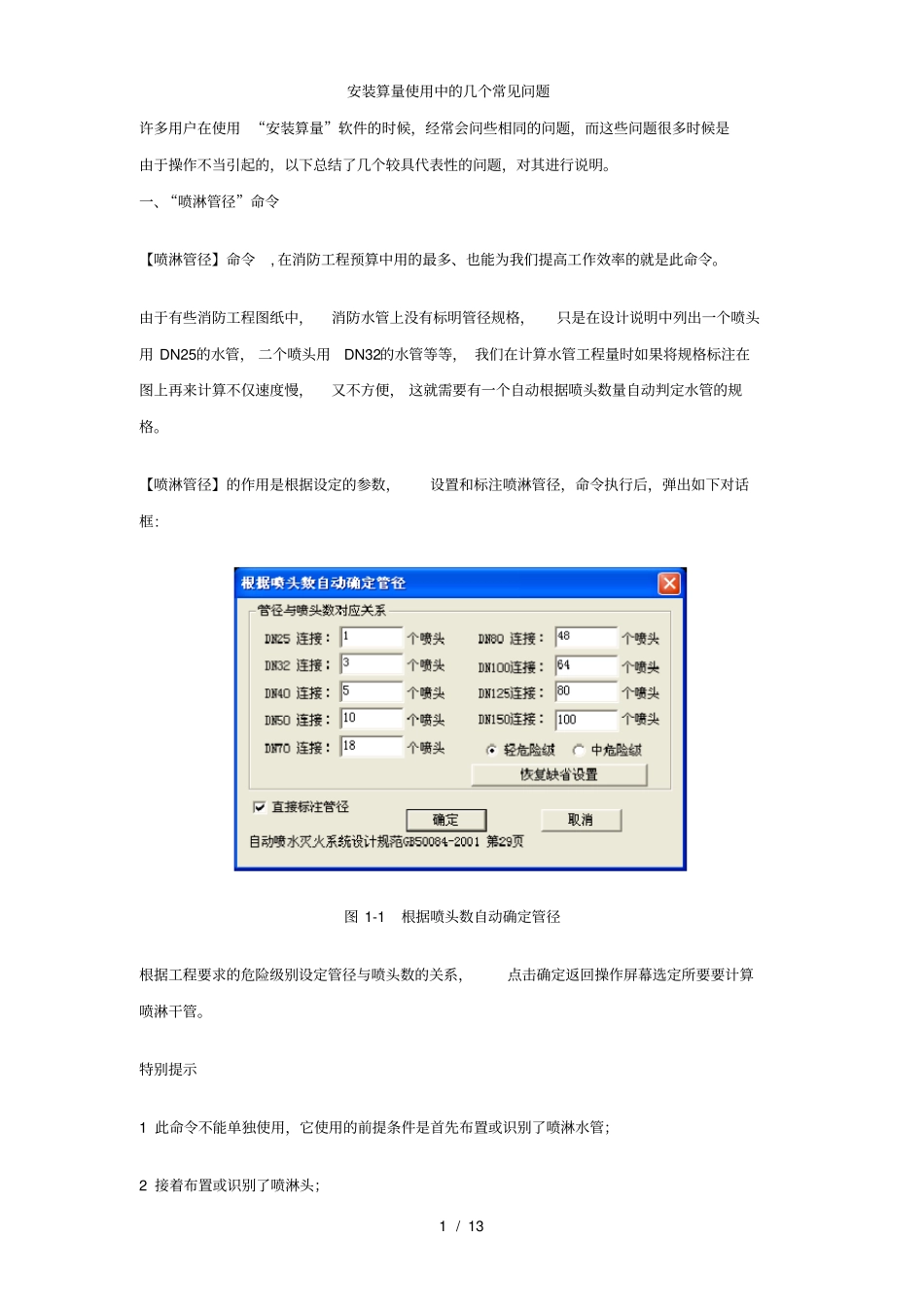

1/13安装算量使用中的几个常见问题许多用户在使用“安装算量”软件的时候，经常会问些相同的问题，而这些问题很多时候是由于操作不当引起的，以下总结了几个较具代表性的问题，对其进行说明。一、“喷淋管径”命令【喷淋管径】命令,在消防工程预算中用的最多、也能为我们提高工作效率的就是此命令。由于有些消防工程图纸中，消防水管上没有标明管径规格，只是在设计说明中列出一个喷头用DN25的水管，二个喷头用DN32的水管等等，我们在计算水管工程量时如果将规格标注在图上再来计算不仅速度慢，又不方便，这就需要有一个自动根据喷头数量自动判定水管的规格。【喷淋管径】的作用是根据设定的参数，设置和标注喷淋管径，命令执行后，弹出如下对话框:图1-1根据喷头数自动确定管径根据工程要求的危险级别设定管径与喷头数的关系，点击确定返回操作屏幕选定所要要计算喷淋干管。特别提示1此命令不能单独使用，它使用的前提条件是首先布置或识别了喷淋水管；2接着布置或识别了喷淋头；2/133如果喷淋头与喷淋水管不在同一标高，还必须要用【设备连管】命令将竖直方向的水管相连；4最后才能用喷淋管径命令根据每段水管上连接的喷头数量自动判定水管管径。也就是使用此命令的前提条件是喷淋头及喷淋水管一定要存在，且喷淋头与喷淋水管相连接，否则软件无法自动判定，如下图。图1-2喷头与水平管的连接二、“水管识别”命令中的“合并间距”对话框“水管识别”命令中的“合并间距”对话框,很多时候可以灵活应用。例如，在喷淋水管系统中，有些主管的安装标高较低，当它与其他支管在平面空间上交叉时，在CAD的图面上是用断线来表达的：如下图。图2-1主管的断线表示3/13这时如果“合并间距”设置的值比较小，识别生成的水管将是断开的。但是如果合并间距设得过大，我们又怕有些本不应该连起来的水管误连接在一起。此时，我们可以先用一个较小的合并间距将支管先识别出来。然后再用“过滤选择”命令将主管过滤出来，删除后再设一个较大的“合并间距”，和一个低于支管的标高再将主管识别出来，此时水管就连接在一起了。在二维图上依然是用断线来表示的，但从三维图上可以清楚的看到水管是一根完整的水管。图2-2识别后主管的断线表示图2-3识别后主管的三维表示三、原始图层识别在构件识别类的命令中，如果原始图纸的相同构件不在同一个图层上面，很多用户会一个个图层进行识别，实际上，软件可以一次识别多个图层，这样就大大提高了识别效率。但识别时不能一次性框选，而只能依次点选。如下图：4/13图3-1直线在不同的图层三根不同颜色的线分别在图层1，图层2，图层三上。欲将这三根线识别成同一构件，在执行识别类命令时（以水管为例）点“原始图层”输入框右边的“提取”按钮，软件返回到绘图界面，然后依次点选三根直线所在的图层（本例中即直接依次点击三根不同颜色的线，不能从左上往右下框选，也不能从右下往左上框学选，否则只能选择到一个图层。）直至三条直线全部从图面上消失。图3-2水管识别对话框单击鼠标右键确认后，命令提示行显示“选择需要识别为水管的对象：”，此时可框选三根直线，回车确认后三根直线就同时被识别为水管了。图3-3识别出的三根水管5/13四、材料表提取很多用户在提取电线电缆的材料表的时候反映提取不到材料表，其中很大一部分原因是电线、电缆型号的关键字没有设定，故软件无法识别到材料。如下图：图4-1各种类型电缆型号材料表中共有WDZB、WDZBN、WDZA三种型号的电缆，不难发现，各型号的前三个字母都是一样的均为：WDZ。我们就可以在电气系统菜单中的电缆选项卡下执行【提取材料表】命令，命令行提示：“选择文字”。选择图5-1中的文字后发现材料并未提取出来。图4-2材料识别窗口此时，我们可点击“高级设置”按钮，弹出如图5-3材料关键字设置窗口。6/13图4-3关键字设置对话框在对话框右边“线编号文字样式”区域单击右键，选择“增加”命令，弹出“标头设置窗口。在代号对话框输入“WDZ*”，名称改为电缆名称，类型不变。点击“确定”按钮后返回图5-2界面，点击“选文字”按钮后，重新选择材料表里的电缆型号文字列，各种类型的电缆就提取出来了。见图5-4：...
