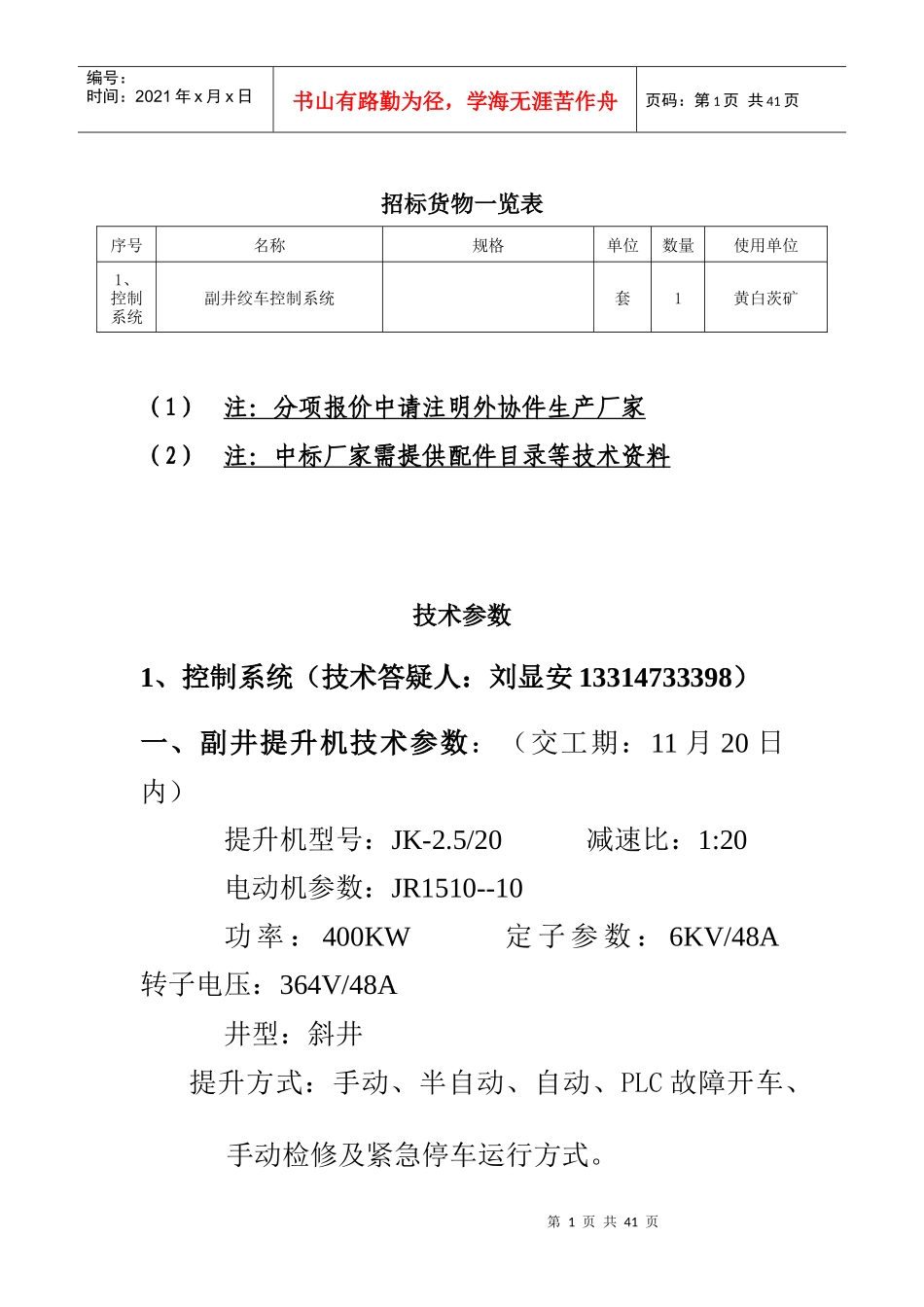

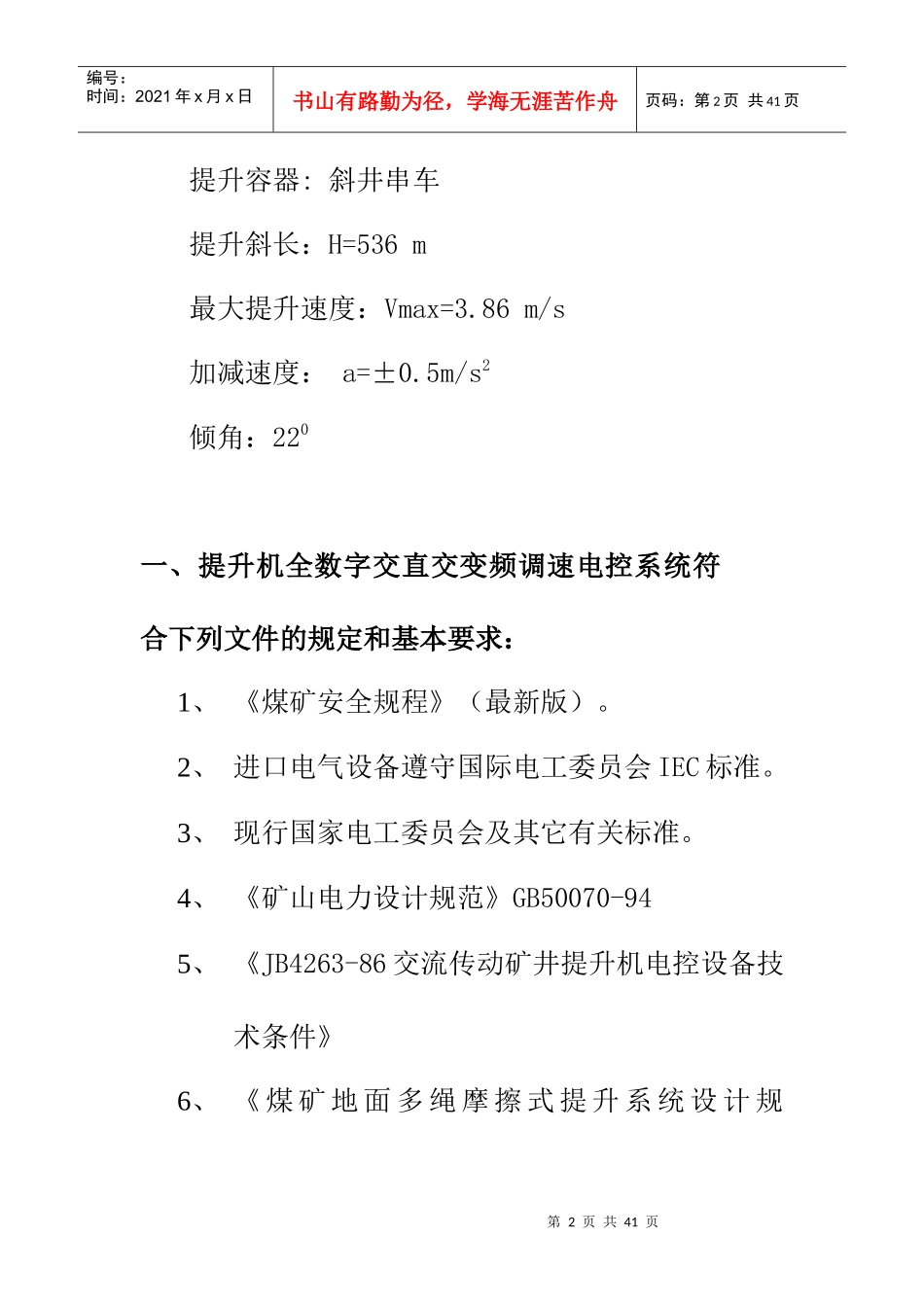

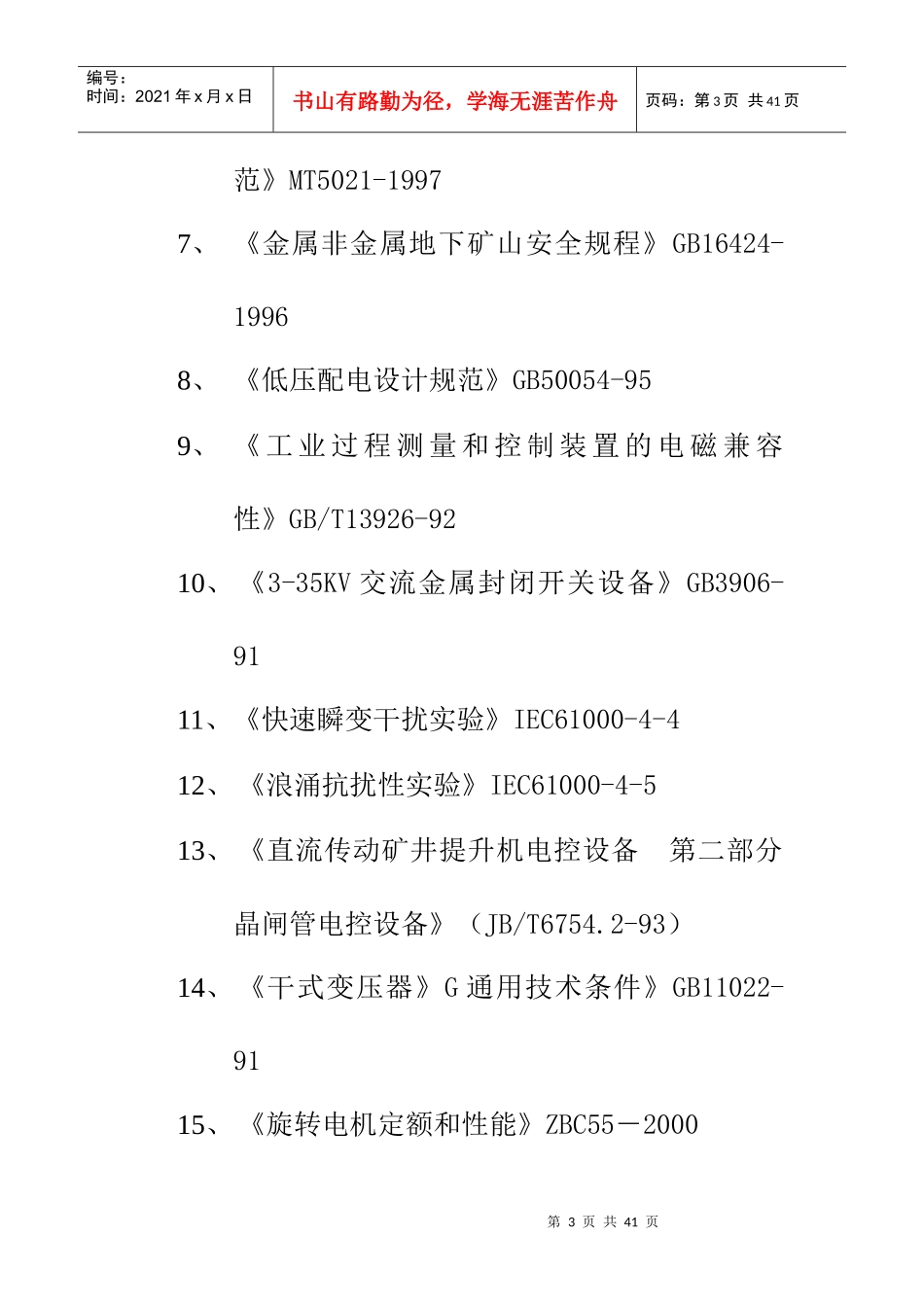

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页招标货物一览表序号名称规格单位数量使用单位1、控制系统副井绞车控制系统套1黄白茨矿（1）注：分项报价中请注明外协件生产厂家（2）注：中标厂家需提供配件目录等技术资料技术参数1、控制系统（技术答疑人：刘显安13314733398）一、副井提升机技术参数：（交工期：11月20日内）提升机型号：JK-2.5/20减速比：1:20电动机参数：JR1510--10功率：400KW定子参数：6KV/48A转子电压：364V/48A井型：斜井提升方式：手动、半自动、自动、PLC故障开车、手动检修及紧急停车运行方式。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页提升容器:斜井串车提升斜长：H=536m最大提升速度：Vmax=3.86m/s加减速度：a=±0.5m/s2倾角：220一、提升机全数字交直交变频调速电控系统符合下列文件的规定和基本要求：1、《煤矿安全规程》（最新版）。2、进口电气设备遵守国际电工委员会IEC标准。3、现行国家电工委员会及其它有关标准。4、《矿山电力设计规范》GB50070-945、《JB4263-86交流传动矿井提升机电控设备技术条件》6、《煤矿地面多绳摩擦式提升系统设计规第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页范》MT5021-19977、《金属非金属地下矿山安全规程》GB16424-19968、《低压配电设计规范》GB50054-959、《工业过程测量和控制装置的电磁兼容性》GB/T13926-9210、《3-35KV交流金属封闭开关设备》GB3906-9111、《快速瞬变干扰实验》IEC61000-4-412、《浪涌抗扰性实验》IEC61000-4-513、《直流传动矿井提升机电控设备第二部分晶闸管电控设备》（JB/T6754.2-93）14、《干式变压器》G通用技术条件》GB11022-9115、《旋转电机定额和性能》ZBC55－2000第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页16、《高压开关设备通用技术条件》GB1102217、电控装置的静动态性能指标完全满足提升机四象限运行工矿的要求，在电网电压波动+15%范围内，能实现恒转矩提升并满足一定的过载能力和安全系数。18、电控装置电磁兼容性符合IEC801并能够承受提升机和通风机运行时的地坪振动。19、安全回路和安全监视等关键电路采用冗余结构设计。20、井筒电气设备满足防尘、防水、防爆要求。21、电控系统采用原装进口双PLC控制。22、变频装置采用系列单元串联高压变频器。四、电控设备成套范围矿井提升机采用6KV电动机，容量为400KW。电控系统采用的是交流6KV和380V双回供电，高低压电第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页源均由矿6KV变电所引来。提升机能够按照预定的速度图要求实现平滑的起动、运行、减速、爬行、制动和停车。1、系统组成：网络化控制全数字交流变频电控系统，500KW/6KV高压四象限变频器，变频器额定功率满足电机额定功率400KW及海拔+1540M的需要，并具有足够的过载倍数（≥2.0），带上位监控系统、回馈制动四象限运行、PLC及液晶触摸屏数字监控。整个电控系统分为三个部分：全数字交流变频调速系统、网络化全数字交流变频操作系统、监控系统。2、系统功能：（1）、变频调速系统：采用6KV电压源型全第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页数字交流变频器，带回馈制动四象限运行。网络化操作系统：双PLC双线制控制。监控系统：采用工控机系统。操作系统、调速系统、监控系统之间通过工业局域网络进行系统通讯及信号交换，并留有与信号系统进行联网的接口，具有RS485.RS232传输接口，MODBUS等传输协议,具有远程监控传输功能。（2）、采用矢量控制技术的变频器对交流电机进行调速，回馈制动四象限运行。启动、停车及加减速要平稳。加减速过程0-50HZ平滑调节，冲击小，功率因数高。（3）、采用全数字速度、电流、位置闭环控制。（4）、操作和安全保护系统选用两套不同配置的PLC，互为冗余控制，对提升机运行关键的信号（如速度、容器位置、安全...
