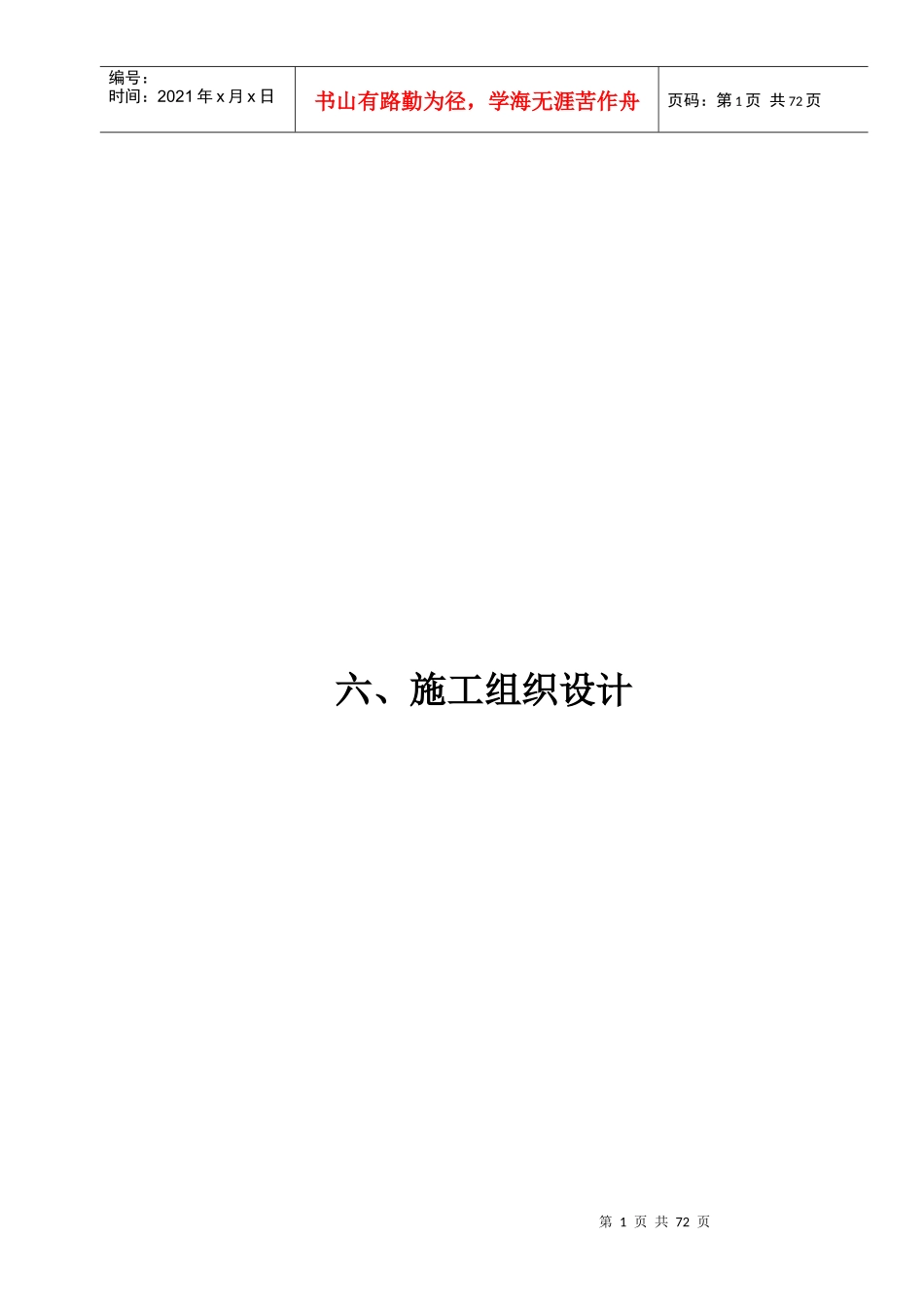

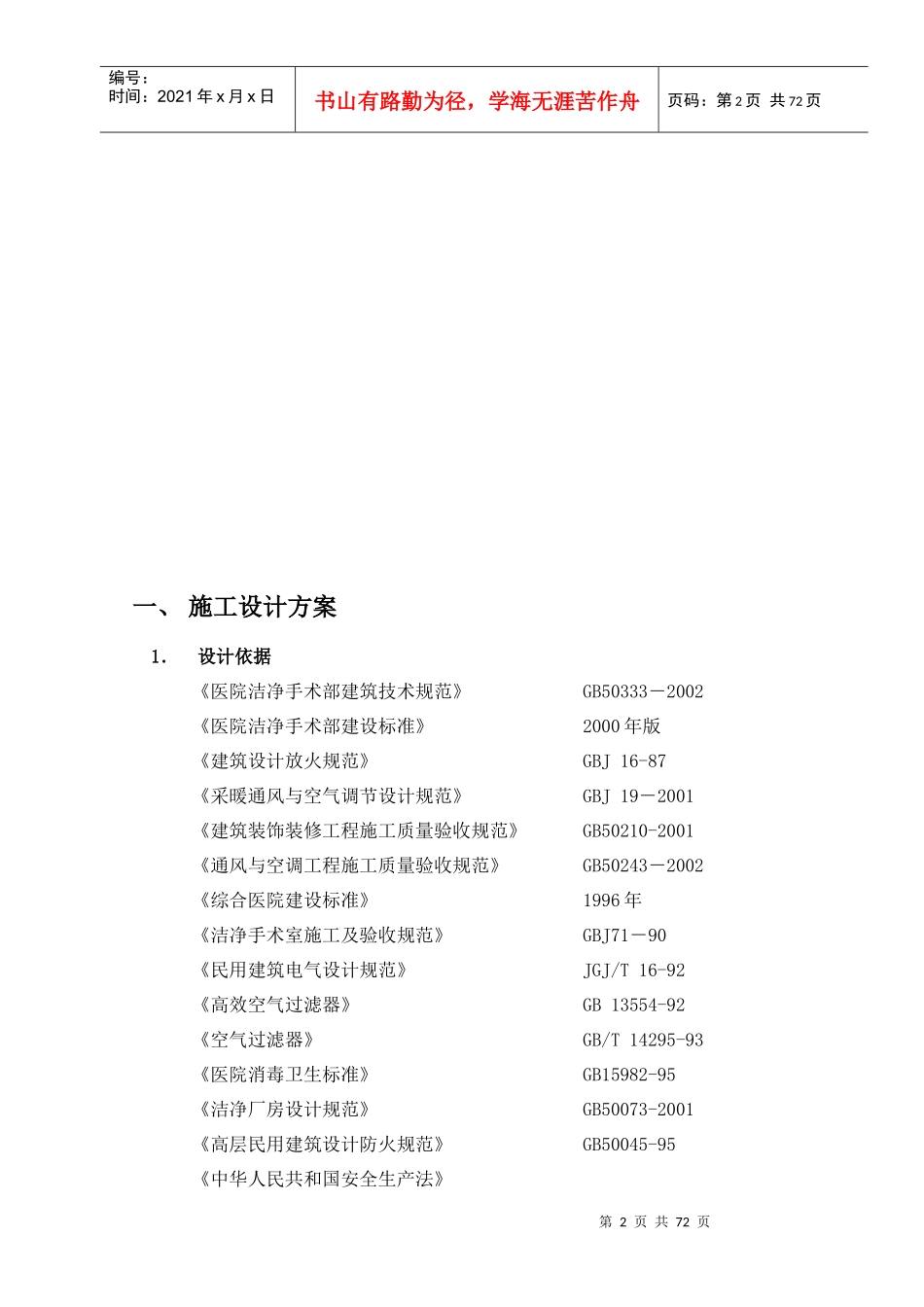

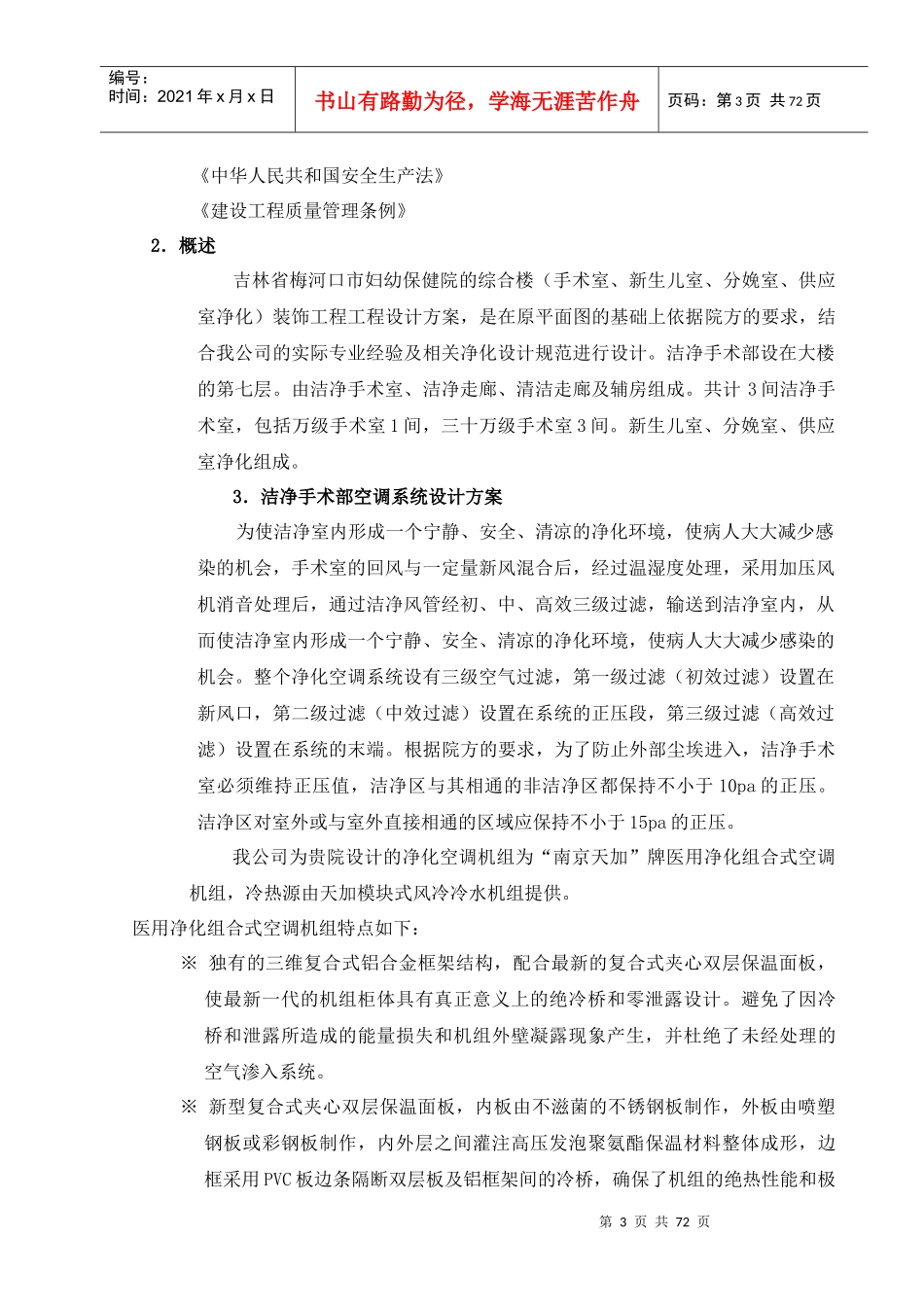

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页六、施工组织设计第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页一、施工设计方案1．设计依据《医院洁净手术部建筑技术规范》GB50333－2002《医院洁净手术部建设标准》2000年版《建筑设计放火规范》GBJ16-87《采暖通风与空气调节设计规范》GBJ19－2001《建筑装饰装修工程施工质量验收规范》GB50210-2001《通风与空调工程施工质量验收规范》GB50243－2002《综合医院建设标准》1996年《洁净手术室施工及验收规范》GBJ71－90《民用建筑电气设计规范》JGJ/T16-92《高效空气过滤器》GB13554-92《空气过滤器》GB/T14295-93《医院消毒卫生标准》GB15982-95《洁净厂房设计规范》GB50073-2001《高层民用建筑设计防火规范》GB50045-95《中华人民共和国安全生产法》第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页《中华人民共和国安全生产法》《建设工程质量管理条例》2．概述吉林省梅河口市妇幼保健院的综合楼（手术室、新生儿室、分娩室、供应室净化）装饰工程工程设计方案，是在原平面图的基础上依据院方的要求，结合我公司的实际专业经验及相关净化设计规范进行设计。洁净手术部设在大楼的第七层。由洁净手术室、洁净走廊、清洁走廊及辅房组成。共计3间洁净手术室，包括万级手术室1间，三十万级手术室3间。新生儿室、分娩室、供应室净化组成。3．洁净手术部空调系统设计方案为使洁净室内形成一个宁静、安全、清凉的净化环境，使病人大大减少感染的机会，手术室的回风与一定量新风混合后，经过温湿度处理，采用加压风机消音处理后，通过洁净风管经初、中、高效三级过滤，输送到洁净室内，从而使洁净室内形成一个宁静、安全、清凉的净化环境，使病人大大减少感染的机会。整个净化空调系统设有三级空气过滤，第一级过滤（初效过滤）设置在新风口，第二级过滤（中效过滤）设置在系统的正压段，第三级过滤（高效过滤）设置在系统的末端。根据院方的要求，为了防止外部尘埃进入，洁净手术室必须维持正压值，洁净区与其相通的非洁净区都保持不小于10pa的正压。洁净区对室外或与室外直接相通的区域应保持不小于15pa的正压。我公司为贵院设计的净化空调机组为“南京天加”牌医用净化组合式空调机组，冷热源由天加模块式风冷冷水机组提供。医用净化组合式空调机组特点如下：※独有的三维复合式铝合金框架结构，配合最新的复合式夹心双层保温面板，使最新一代的机组柜体具有真正意义上的绝冷桥和零泄露设计。避免了因冷桥和泄露所造成的能量损失和机组外壁凝露现象产生，并杜绝了未经处理的空气渗入系统。※新型复合式夹心双层保温面板，内板由不滋菌的不锈钢板制作，外板由喷塑钢板或彩钢板制作，内外层之间灌注高压发泡聚氨酯保温材料整体成形，边框采用PVC板边条隔断双层板及铝框架间的冷桥，确保了机组的绝热性能和极第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页低的漏风率（≤0.5%），在保温、隔声、防火、强度、使用寿命以及洁净度等各方面都具有最佳性能。※平整流畅的机组内壁设计，方便了内部清洁，降低了空气的扰动和动能损耗，有效抑制了积尘和细菌生长，并能耐消毒剂腐蚀和湿空气锈蚀。※机组采用DDC控制，可实现多种工况运行模式，精确控制室内温湿度。※机组配置经特殊抗菌处理的初、中效过滤器，新风过滤器采用多层铝质+尼龙滤网滤料，截留效率≥65%，使用寿命长；可选配具有杀菌和除异味功能的活性碳过滤器等。※机组配置PTC电热管，表面温度低，发热效率高，安全耐用。※表冷盘管位于正压段，确保冷凝水排水顺畅，不积水，需设水封防负压时冷凝水吸。※中效过滤器设置在正压段，能保护蒸发盘管不受尘埃污染，还可完全避免中效过滤器受潮。※表冷盘管面风速≤2m/s，并采用亲水膜平翅片制作，不易积尘滋菌，不会产生带水现象。※所有空气过滤器的前后均设有压差报警装置，及时提醒用户更换过滤器。※采用室内湿度优先控制方案，确保洁净...
