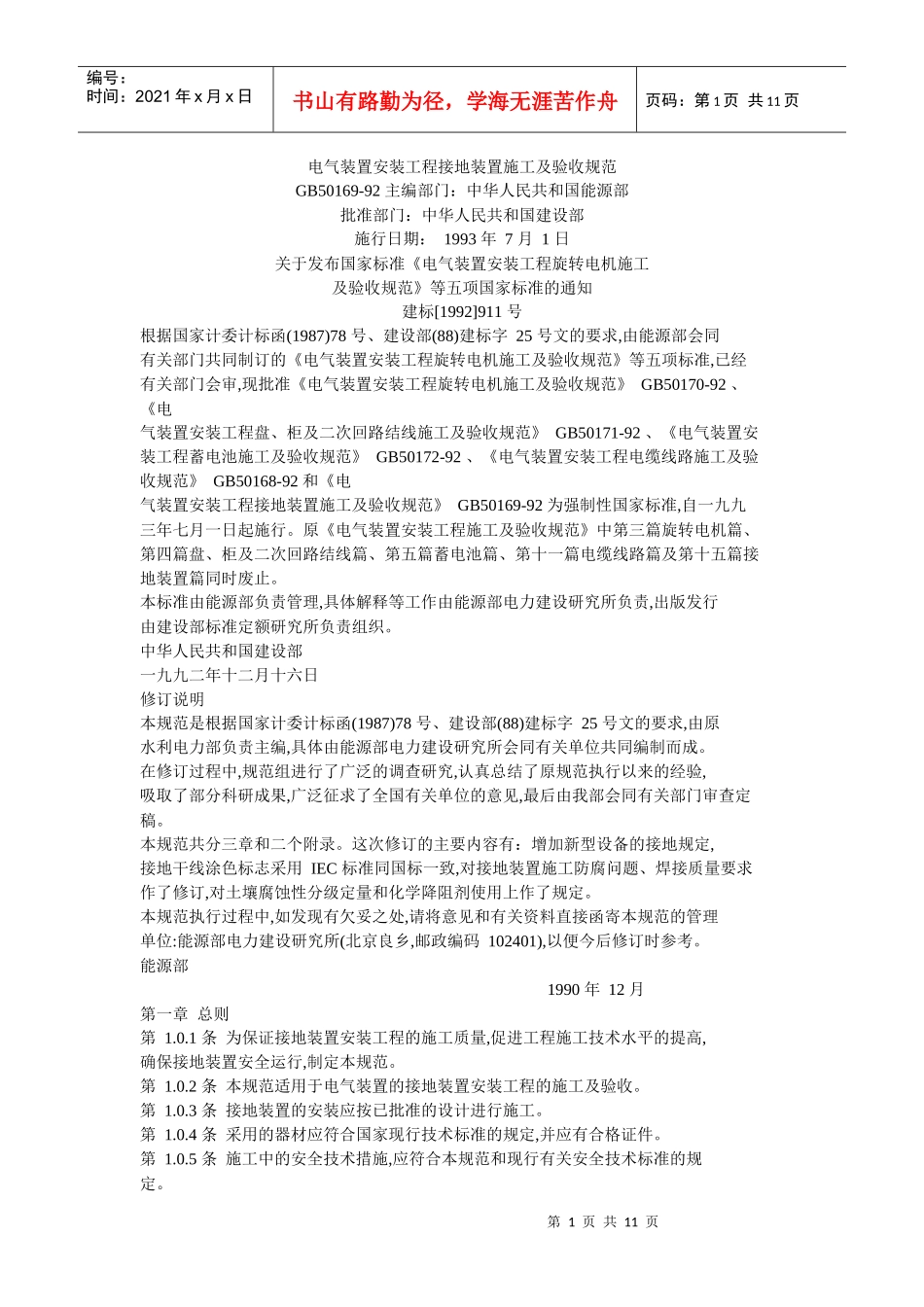

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页电气装置安装工程接地装置施工及验收规范GB50169-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标[1992]911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求,由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准,已经有关部门会审,现批准《电气装置安装工程旋转电机施工及验收规范》GB50170-92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92、《电气装置安装工程蓄电池施工及验收规范》GB50172-92、《电气装置安装工程电缆线路施工及验收规范》GB50168-92和《电气装置安装工程接地装置施工及验收规范》GB50169-92为强制性国家标准,自一九九三年七月一日起施行。原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。本标准由能源部负责管理,具体解释等工作由能源部电力建设研究所负责,出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所会同有关单位共同编制而成。在修订过程中,规范组进行了广泛的调查研究,认真总结了原规范执行以来的经验,吸取了部分科研成果,广泛征求了全国有关单位的意见,最后由我部会同有关部门审查定稿。本规范共分三章和二个附录。这次修订的主要内容有：增加新型设备的接地规定,接地干线涂色标志采用IEC标准同国标一致,对接地装置施工防腐问题、焊接质量要求作了修订,对土壤腐蚀性分级定量和化学降阻剂使用上作了规定。本规范执行过程中,如发现有欠妥之处,请将意见和有关资料直接函寄本规范的管理单位:能源部电力建设研究所(北京良乡,邮政编码102401),以便今后修订时参考。能源部1990年12月第一章总则第1.0.1条为保证接地装置安装工程的施工质量,促进工程施工技术水平的提高,确保接地装置安全运行,制定本规范。第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。第1.0.3条接地装置的安装应按已批准的设计进行施工。第1.0.4条采用的器材应符合国家现行技术标准的规定,并应有合格证件。第1.0.5条施工中的安全技术措施,应符合本规范和现行有关安全技术标准的规定。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页第1.0.6条接地装置的安装应配合建筑工程的施工,隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。第1.0.7条接地装置的施工及验收,除按本规范的规定执行外,尚应符合国家现行的有关标准、规范的规定。第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分,均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。二、电气设备的传动装置。三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。六、电缆桥架、支架和井架。七、装有避雷线的电力线路杆塔。八、装在配电线路杆上的电力设备。九、在非沥青地面的居民区内,无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。十、电除尘器的构架。十一、封闭母线的外壳及其他裸露的金属部分。十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。十三、电热设备的金属外壳。十四、控制电缆的金属护层。第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内,交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳,但当有可能同时触...
