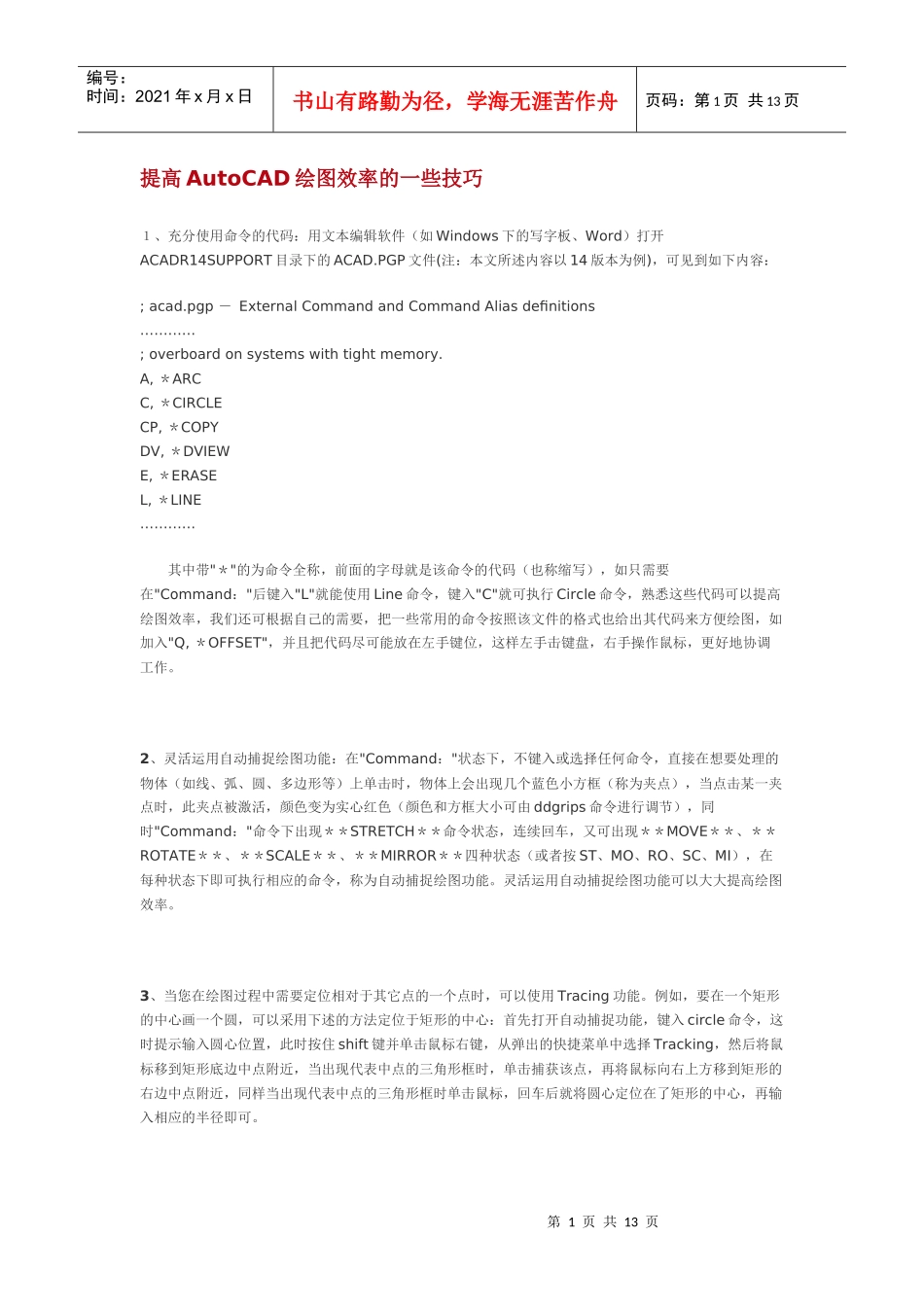

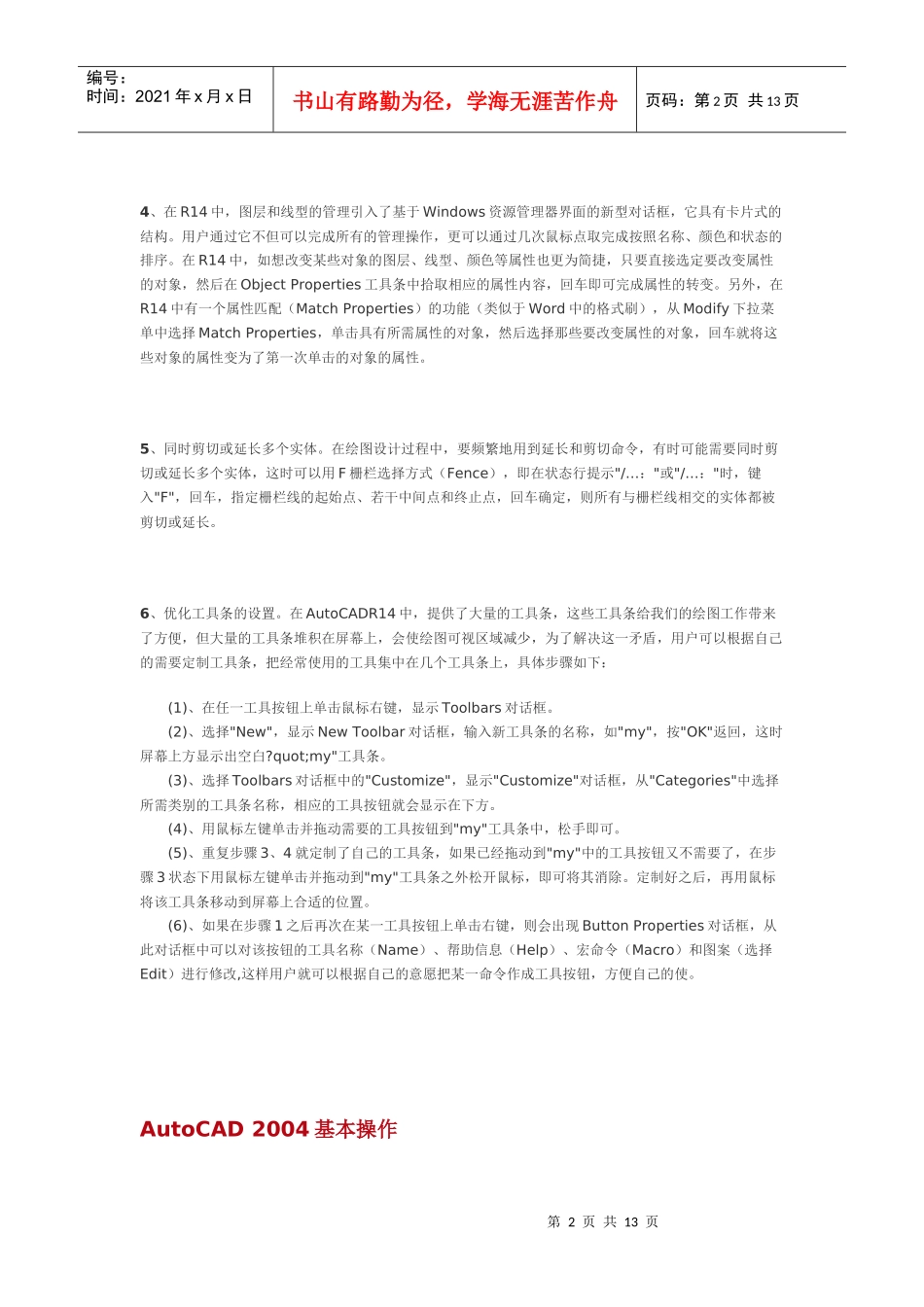

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页提高AutoCAD绘图效率的一些技巧１、充分使用命令的代码：用文本编辑软件（如Windows下的写字板、Word）打开ACADR14SUPPORT目录下的ACAD.PGP文件(注：本文所述内容以14版本为例)，可见到如下内容：;acad.pgp－ExternalCommandandCommandAliasdefinitions…………;overboardonsystemswithtightmemory.A,＊ARCC,＊CIRCLECP,＊COPYDV,＊DVIEWE,＊ERASEL,＊LINE…………其中带"＊"的为命令全称，前面的字母就是该命令的代码（也称缩写），如只需要在"Command："后键入"L"就能使用Line命令，键入"C"就可执行Circle命令，熟悉这些代码可以提高绘图效率，我们还可根据自己的需要，把一些常用的命令按照该文件的格式也给出其代码来方便绘图，如加入"Q,＊OFFSET"，并且把代码尽可能放在左手键位，这样左手击键盘，右手操作鼠标，更好地协调工作。2、灵活运用自动捕捉绘图功能：在"Command："状态下，不键入或选择任何命令，直接在想要处理的物体（如线、弧、圆、多边形等）上单击时，物体上会出现几个蓝色小方框（称为夹点），当点击某一夹点时，此夹点被激活，颜色变为实心红色（颜色和方框大小可由ddgrips命令进行调节），同时"Command："命令下出现＊＊STRETCH＊＊命令状态，连续回车，又可出现＊＊MOVE＊＊、＊＊ROTATE＊＊、＊＊SCALE＊＊、＊＊MIRROR＊＊四种状态（或者按ST、MO、RO、SC、MI），在每种状态下即可执行相应的命令，称为自动捕捉绘图功能。灵活运用自动捕捉绘图功能可以大大提高绘图效率。3、当您在绘图过程中需要定位相对于其它点的一个点时，可以使用Tracing功能。例如，要在一个矩形的中心画一个圆，可以采用下述的方法定位于矩形的中心：首先打开自动捕捉功能，键入circle命令，这时提示输入圆心位置，此时按住shift键并单击鼠标右键，从弹出的快捷菜单中选择Tracking，然后将鼠标移到矩形底边中点附近，当出现代表中点的三角形框时，单击捕获该点，再将鼠标向右上方移到矩形的右边中点附近，同样当出现代表中点的三角形框时单击鼠标，回车后就将圆心定位在了矩形的中心，再输入相应的半径即可。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页4、在R14中，图层和线型的管理引入了基于Windows资源管理器界面的新型对话框，它具有卡片式的结构。用户通过它不但可以完成所有的管理操作，更可以通过几次鼠标点取完成按照名称、颜色和状态的排序。在R14中，如想改变某些对象的图层、线型、颜色等属性也更为简捷，只要直接选定要改变属性的对象，然后在ObjectProperties工具条中拾取相应的属性内容，回车即可完成属性的转变。另外，在R14中有一个属性匹配（MatchProperties）的功能（类似于Word中的格式刷），从Modify下拉菜单中选择MatchProperties，单击具有所需属性的对象，然后选择那些要改变属性的对象，回车就将这些对象的属性变为了第一次单击的对象的属性。5、同时剪切或延长多个实体。在绘图设计过程中，要频繁地用到延长和剪切命令，有时可能需要同时剪切或延长多个实体，这时可以用F栅栏选择方式（Fence），即在状态行提示"/…："或"/…："时，键入"F"，回车，指定栅栏线的起始点、若干中间点和终止点，回车确定，则所有与栅栏线相交的实体都被剪切或延长。6、优化工具条的设置。在AutoCADR14中，提供了大量的工具条，这些工具条给我们的绘图工作带来了方便，但大量的工具条堆积在屏幕上，会使绘图可视区域减少，为了解决这一矛盾，用户可以根据自己的需要定制工具条，把经常使用的工具集中在几个工具条上，具体步骤如下：(1)、在任一工具按钮上单击鼠标右键，显示Toolbars对话框。(2)、选择"New"，显示NewToolbar对话框，输入新工具条的名称，如"my"，按"OK"返回，这时屏幕上方显示出空白?quot;my"工具条。(3)、选择Toolbars对话框中的"Customize"，显示"Customize"对话框，从"Categories"中选择所需类别的工具条名称，相应的工具按钮就会显示在下方。(4)、用鼠标左键单击并拖动需要的工具按钮到"my"工具条中，松手即可...
