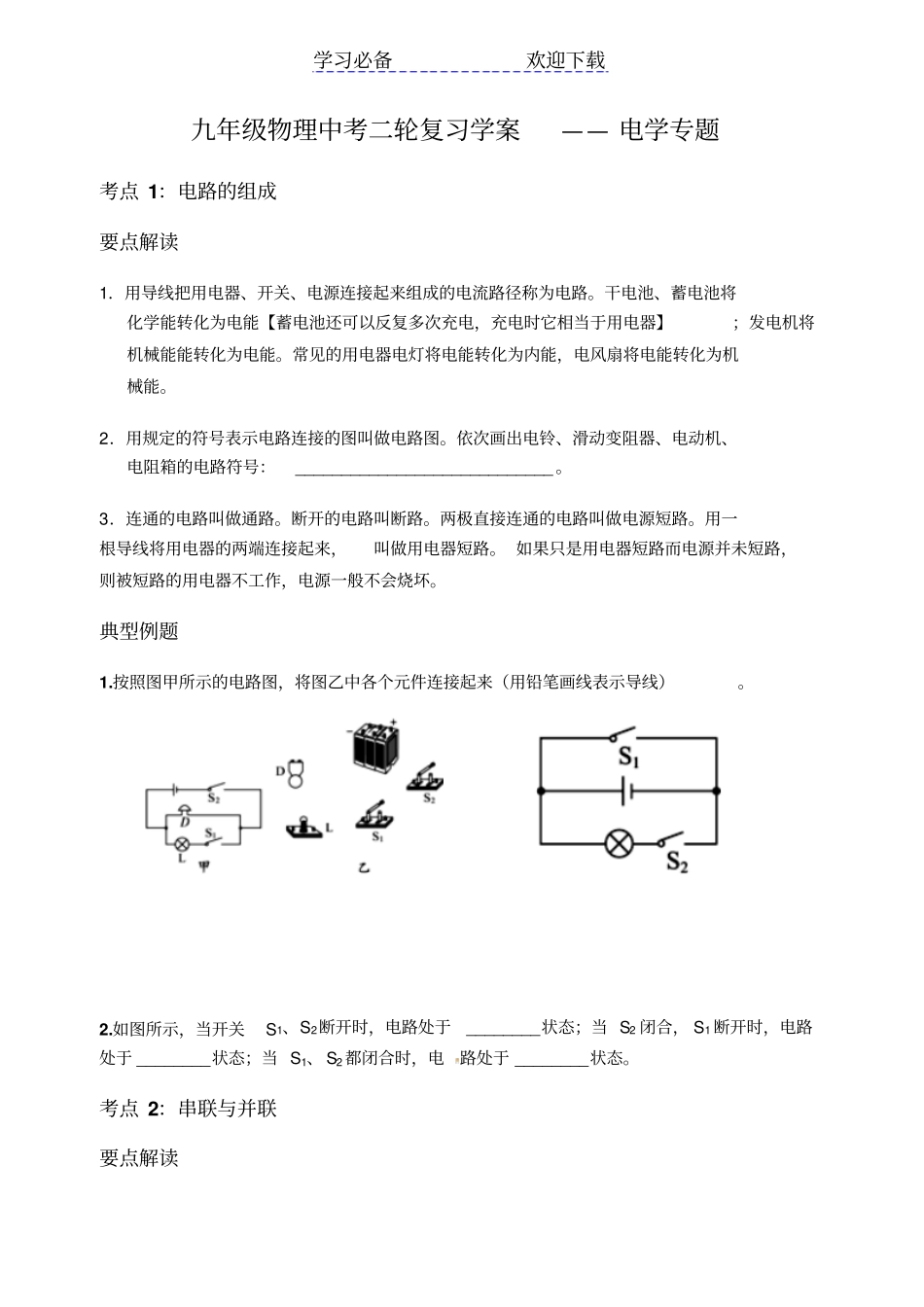

学习必备欢迎下载九年级物理中考二轮复习学案——电学专题考点1：电路的组成要点解读1．用导线把用电器、开关、电源连接起来组成的电流路径称为电路。干电池、蓄电池将化学能转化为电能【蓄电池还可以反复多次充电，充电时它相当于用电器】；发电机将机械能能转化为电能。常见的用电器电灯将电能转化为内能，电风扇将电能转化为机械能。2．用规定的符号表示电路连接的图叫做电路图。依次画出电铃、滑动变阻器、电动机、电阻箱的电路符号：____________________________。3．连通的电路叫做通路。断开的电路叫断路。两极直接连通的电路叫做电源短路。用一根导线将用电器的两端连接起来，叫做用电器短路。如果只是用电器短路而电源并未短路，则被短路的用电器不工作，电源一般不会烧坏。典型例题1.按照图甲所示的电路图，将图乙中各个元件连接起来（用铅笔画线表示导线）。2.如图所示，当开关S1、S2断开时，电路处于________状态；当S2闭合，S1断开时，电路处于________状态；当S1、S2都闭合时，电路处于________状态。考点2：串联与并联要点解读学习必备欢迎下载1．串联电路电流只有1条路径，各用电器之间相互影响，一只开关，可控制所有用电器。2．并联电路电流至少有2条路径，有干路、支路之分；每条支路中都有一部分电流流过，各支路都与电源形成通路，各支路用电器互不影响，干路开关控制整个电路的用电器，支路开关只控制该支路的用电器。3．识别串联和并联电路的方法有：数电流路径法、元件连接法等。4．设计电路，一般采用先根据设计的要求，确定需要哪些元件；再判断用电器、开关和电源的连接方式，并画出草图，然后根据设计要求进行验证；最后画出规范的电路图。典型例题1.电路中有两盏电灯，将开关闭合上后，下列说法正确的是（）A．若只有一盏灯亮，则两灯一定并联B．若只有一盏灯亮，则两灯一定串联C．若两盏灯同时发光，则两灯一定并联D．若两盏灯同时发光，则两灯一定串联2.如图所示的电路中，若要L1和L2串联，须闭合开关________断开开关_______；若要使L1和L2并联，则须闭合________断开________；若同时闭合S1、S2和S3，此时电路________。考点3：电流与电压要点解读1．电流的国际单位是：安(A)；常用单位是：毫安(mA)、微安(μA)。1A=1000mA。家用电白炽灯正常工作时电流大约是0.18A。2．电流表的大量程为0--3A，分度值为0.1A；小量程为0--0.6A，分度值为0.02A。电流表的使用规则是：①电流表要联在电路中；②接线柱的接法：使电流从+接线柱入，从-接线柱出；③被测电流不要超过电流表的量程；在不知被测电流的大小时，应采用试触的方法选择量程。④绝对不允许不经过用电器而把电流表连到电源两极。3．电压是使电路中形成电流的原因，用字母U表示。电源是提供电压的装置。电压国际单位是：伏(V)；常用单位是：千伏(kV)、毫伏(mV)、微伏(μV)。1节干电池的电压1.5V；②1节铅蓄电池电压是2V；③家庭照明电压为220V；④安全电压是：不高于36V。4．电压表的大量程为0--15V，分度值为0.5V；小量程为0--3V，分度值为0.1V。电压表学习必备欢迎下载的使用规则是：①电压表要并联在电路中；②接线柱的接法：使电流从+接线柱入，从-接线柱出；③被测电压不要超过电压表的量程；④电压表可以直接连到电源两端。5．在串联电路中：电流处处相等；电路两端的总电压等于各用电器两端的电压之和。在并联电路中：干中电流等于各支路中的电流之和；并联电路各支路两端的电压均相等。典型例题1.用电流表测量通过小灯泡L1的电流，如图所示的四个电路中，正确的是（）2.如图甲所示的电路，当开关S闭合后，电压表V、V2的示数如图乙、丙所示，那么灯L1的电压为（）A．4.7VB．0.1VC．5.3VD．2.5V3.小明用如图所示的电路来探究串联电路的电压关系。已知电源电压为6V，当开关S闭合后，发现两灯均不亮。他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此断定灯_______（选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为________V。考点4：电阻与变阻器要点解读学习必备欢迎下载1．电阻表示导体对电流的阻碍作用，用字母R表示；其国际单位为：欧(Ω)，常...
