任务一三相异步电动机点动单方向运转控制电路的安装VIP免费

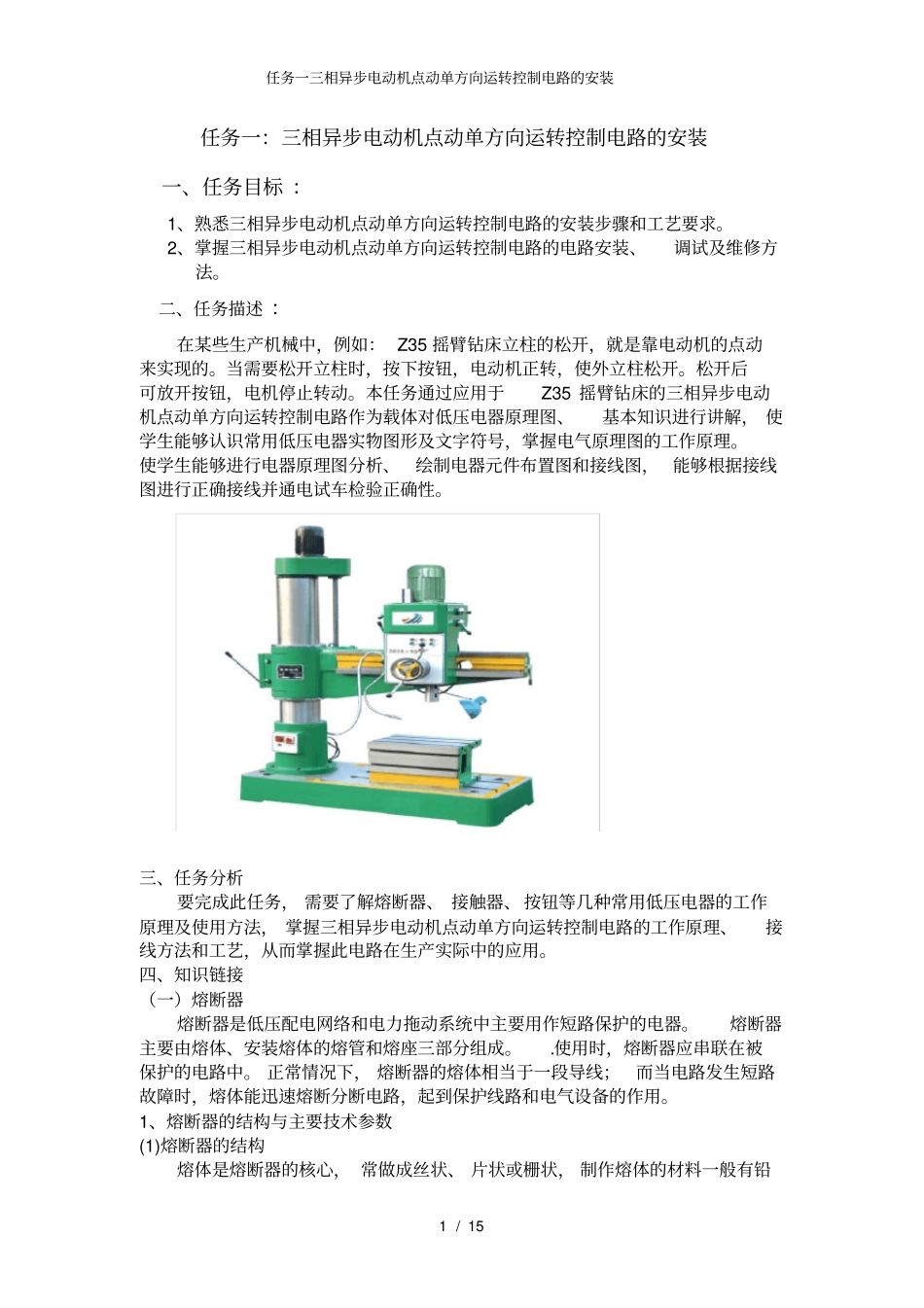

任务一三相异步电动机点动单方向运转控制电路的安装_第1页
1/15

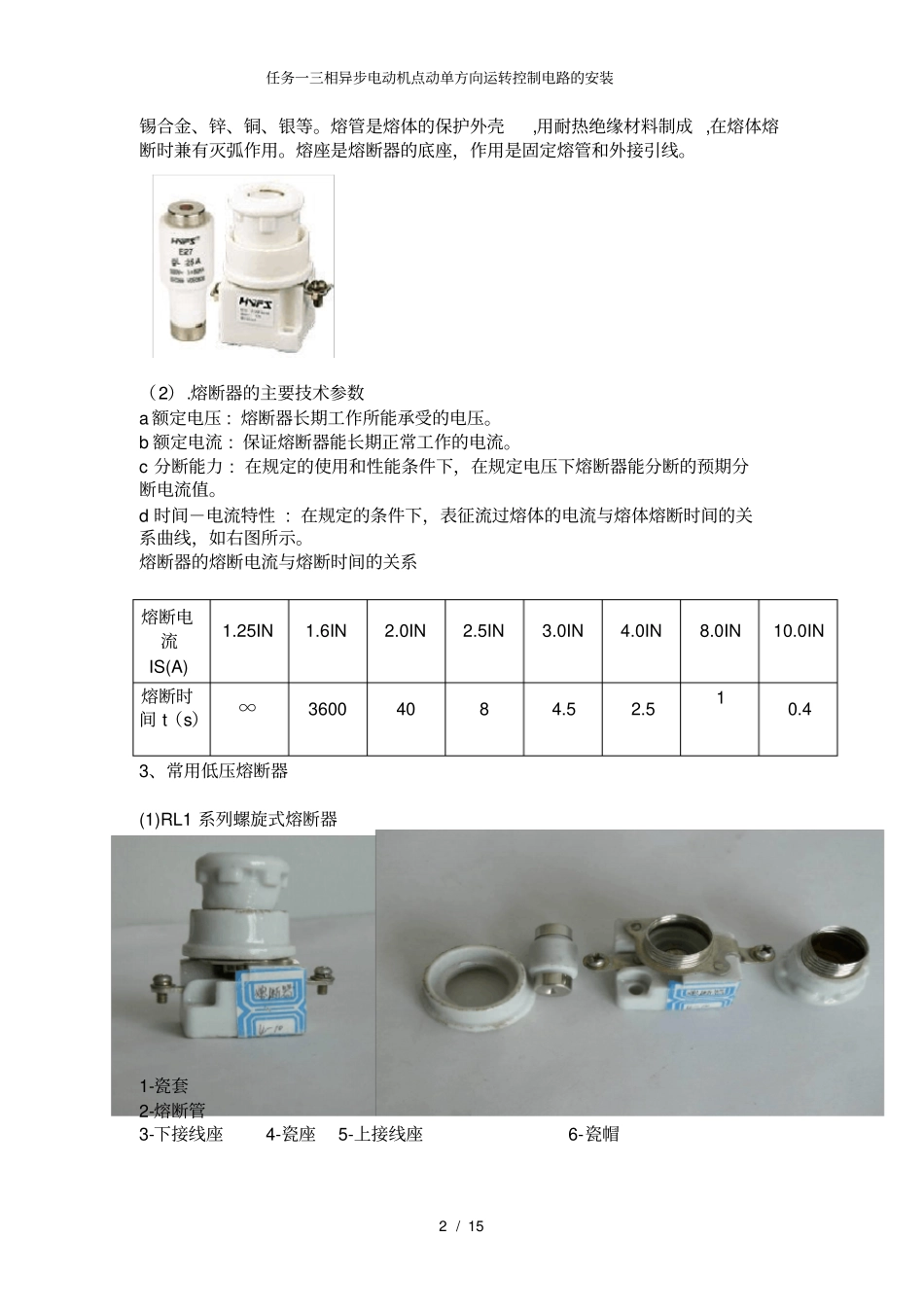

任务一三相异步电动机点动单方向运转控制电路的安装_第2页
2/15

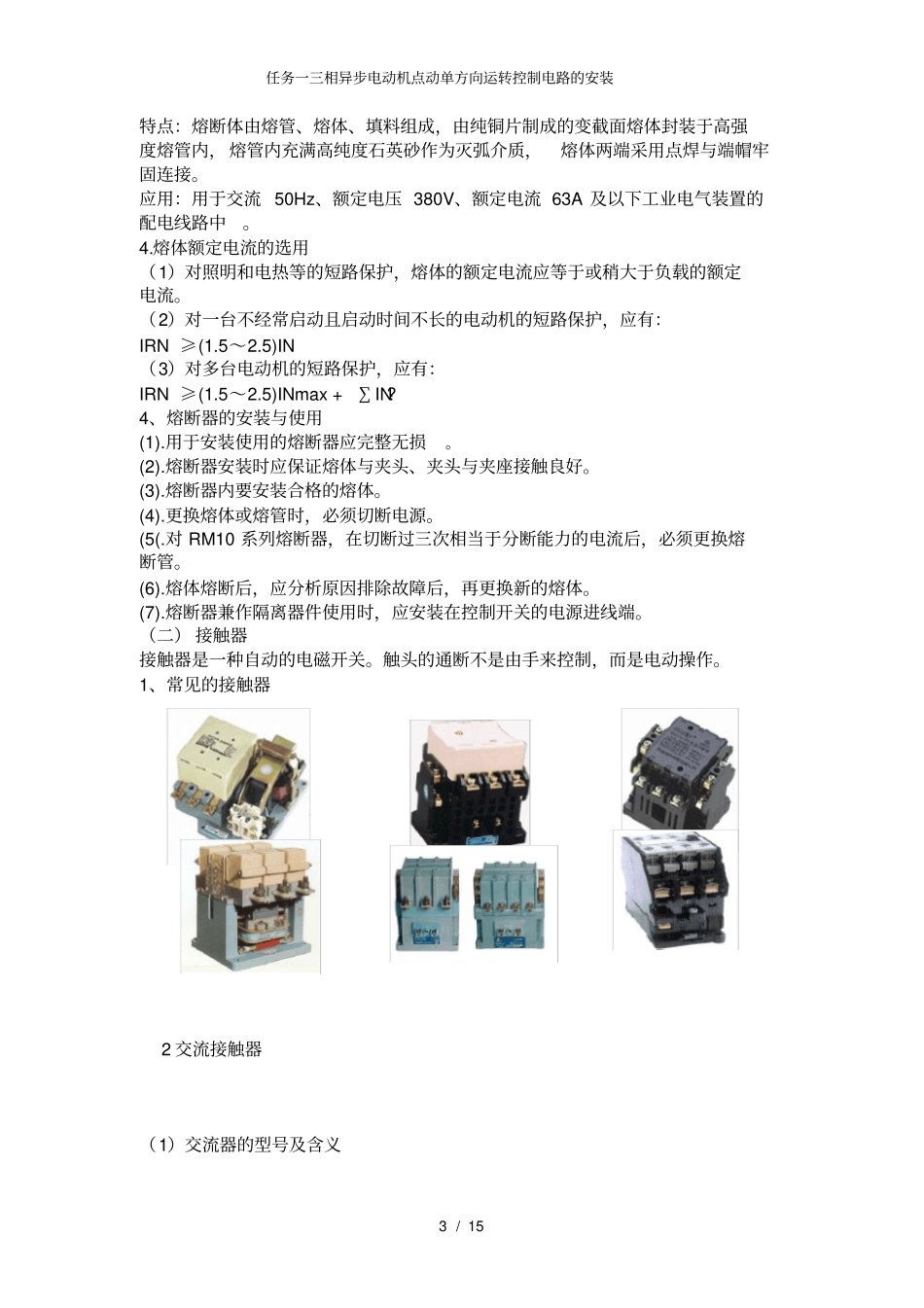

任务一三相异步电动机点动单方向运转控制电路的安装_第3页
3/15
任务一三相异步电动机点动单方向运转控制电路的安装1/15任务一:三相异步电动机点动单方向运转控制电路的安装一、任务目标:1、熟悉三相异步电动机点动单方向运转控制电路的安装步骤和工艺要求。2、掌握三相异步电动机点动单方向运转控制电路的电路安装、调试及维修方法。二、任务描述:在某些生产机械中,例如:Z35摇臂钻床立柱的松开,就是靠电动机的点动来实现的。当需要松开立柱时,按下按钮,电动机正转,使外立柱松开。松开后可放开按钮,电机停止转动。本任务通过应用于Z35摇臂钻床的三相异步电动机点动单方向运转控制电路作为载体对低压电器原理图、基本知识进行讲解,使学生能够认识常用低压电器实物图形及文字符号,掌握电气原理图的工作原理。使学生能够进行电器原理图分析、绘制电器元件布置图和接线图,能够根据接线图进行正确接线并通电试车检验正确性。三、任务分析要完成此任务,需要了解熔断器、接触器、按钮等几种常用低压电器的工作原理及使用方法,掌握三相异步电动机点动单方向运转控制电路的工作原理、接线方法和工艺,从而掌握此电路在生产实际中的应用。四、知识链接(一)熔断器熔断器是低压配电网络和电力拖动系统中主要用作短路保护的电器。熔断器主要由熔体、安装熔体的熔管和熔座三部分组成。.使用时,熔断器应串联在被保护的电路中。正常情况下,熔断器的熔体相当于一段导线;而当电路发生短路故障时,熔体能迅速熔断分断电路,起到保护线路和电气设备的作用。1、熔断器的结构与主要技术参数(1)熔断器的结构熔体是熔断器的核心,常做成丝状、片状或栅状,制作熔体的材料一般有铅任务一三相异步电动机点动单方向运转控制电路的安装2/15锡合金、锌、铜、银等。熔管是熔体的保护外壳,用耐热绝缘材料制成,在熔体熔断时兼有灭弧作用。熔座是熔断器的底座,作用是固定熔管和外接引线。(2).熔断器的主要技术参数a额定电压:熔断器长期工作所能承受的电压。b额定电流:保证熔断器能长期正常工作的电流。c分断能力:在规定的使用和性能条件下,在规定电压下熔断器能分断的预期分断电流值。d时间-电流特性:在规定的条件下,表征流过熔体的电流与熔体熔断时间的关系曲线,如右图所示。熔断器的熔断电流与熔断时间的关系熔断电流IS(A)1.25IN1.6IN2.0IN2.5IN3.0IN4.0IN8.0IN10.0IN熔断时间t(s)∞36004084.52.510.43、常用低压熔断器(1)RL1系列螺旋式熔断器1-瓷套2-熔断管3-下接线座4-瓷座5-上接线座6-瓷帽任务一三相异步电动机点动单方向运转控制电路的安装3/15特点:熔断体由熔管、熔体、填料组成,由纯铜片制成的变截面熔体封装于高强度熔管内,熔管内充满高纯度石英砂作为灭弧介质,熔体两端采用点焊与端帽牢固连接。应用:用于交流50Hz、额定电压380V、额定电流63A及以下工业电气装置的配电线路中。4.熔体额定电流的选用(1)对照明和电热等的短路保护,熔体的额定电流应等于或稍大于负载的额定电流。(2)对一台不经常启动且启动时间不长的电动机的短路保护,应有:IRN≥(1.5~2.5)IN(3)对多台电动机的短路保护,应有:IRN≥(1.5~2.5)INmax+∑IN?4、熔断器的安装与使用(1).用于安装使用的熔断器应完整无损。(2).熔断器安装时应保证熔体与夹头、夹头与夹座接触良好。(3).熔断器内要安装合格的熔体。(4).更换熔体或熔管时,必须切断电源。(5(.对RM10系列熔断器,在切断过三次相当于分断能力的电流后,必须更换熔断管。(6).熔体熔断后,应分析原因排除故障后,再更换新的熔体。(7).熔断器兼作隔离器件使用时,应安装在控制开关的电源进线端。(二)接触器接触器是一种自动的电磁开关。触头的通断不是由手来控制,而是电动操作。1、常见的接触器2交流接触器(1)交流器的型号及含义任务一三相异步电动机点动单方向运转控制电路的安装4/15(2).交流接触器的结构和符号交流接触器主要由电磁系统、触头系统、灭弧装置和辅助部件等组成。a外部结构B内部结构触头压力弹簧片反作用弹簧静铁心缓冲弹簧桥式动触头动铁心短路环线圈底座辅助常闭触头辅助常开接线三对主触头灭弧罩任务一三相异步电动机点动单方向运转控制电路的安装5/15c接触器的符号线圈主触头辅助常...
