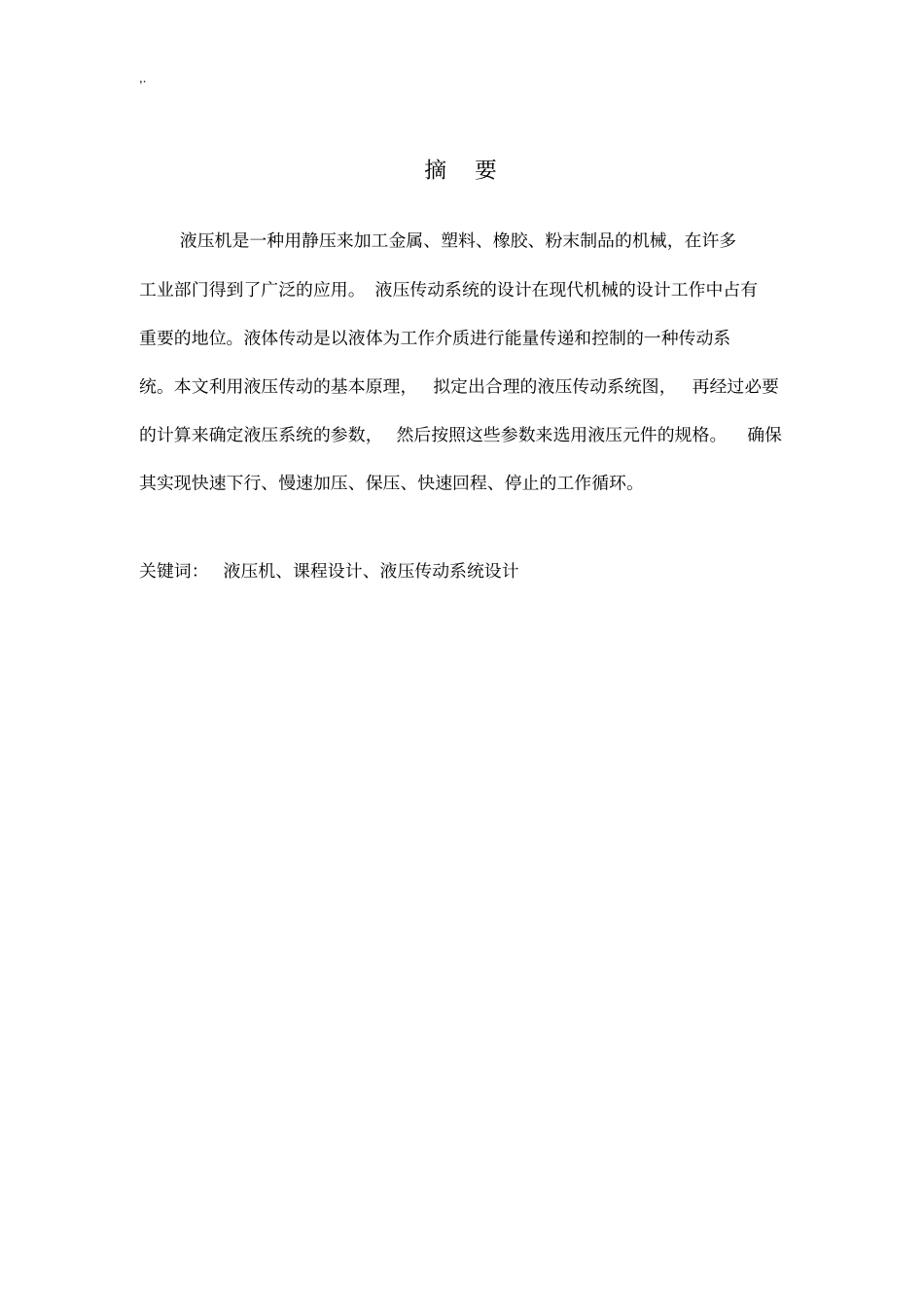

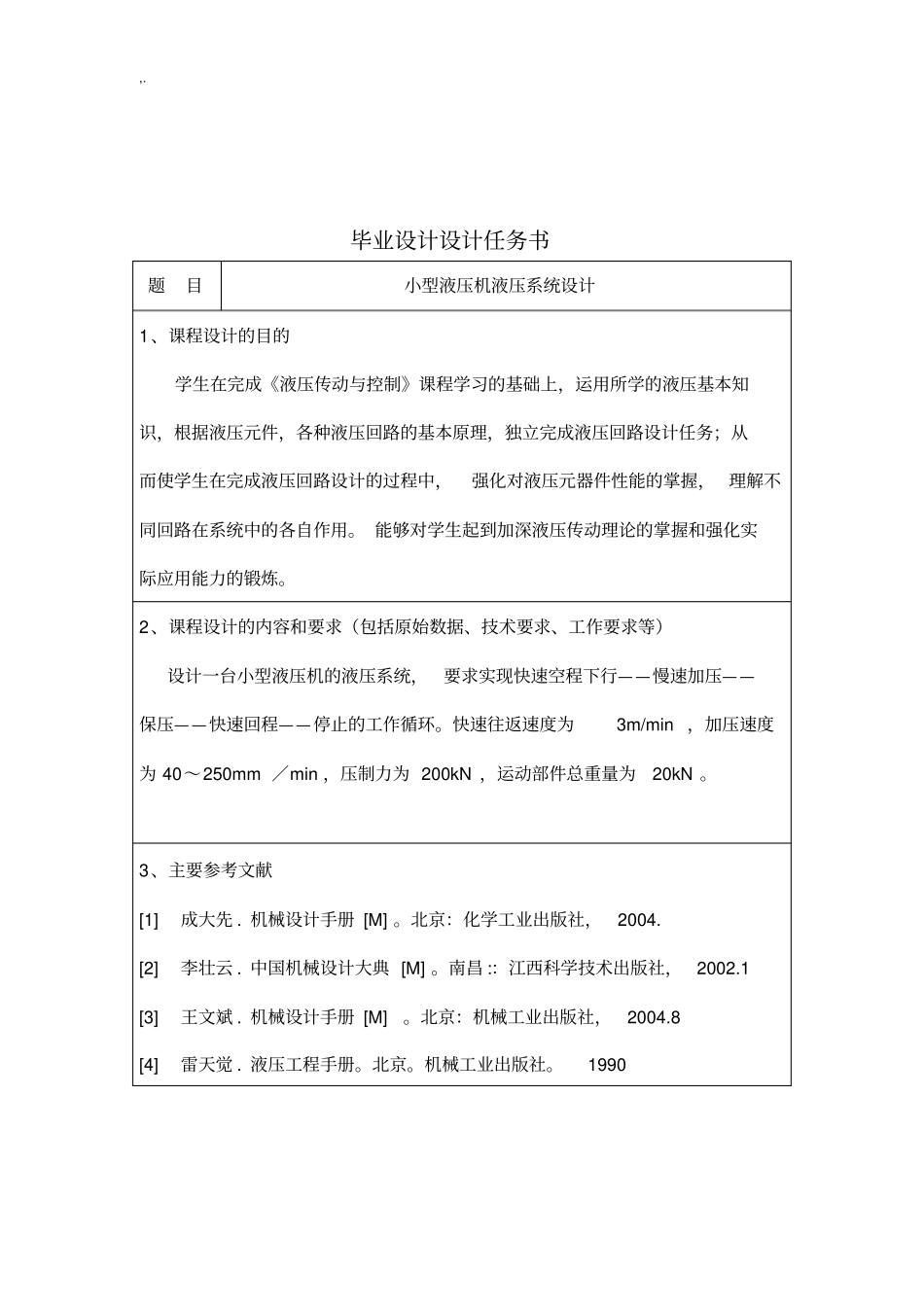

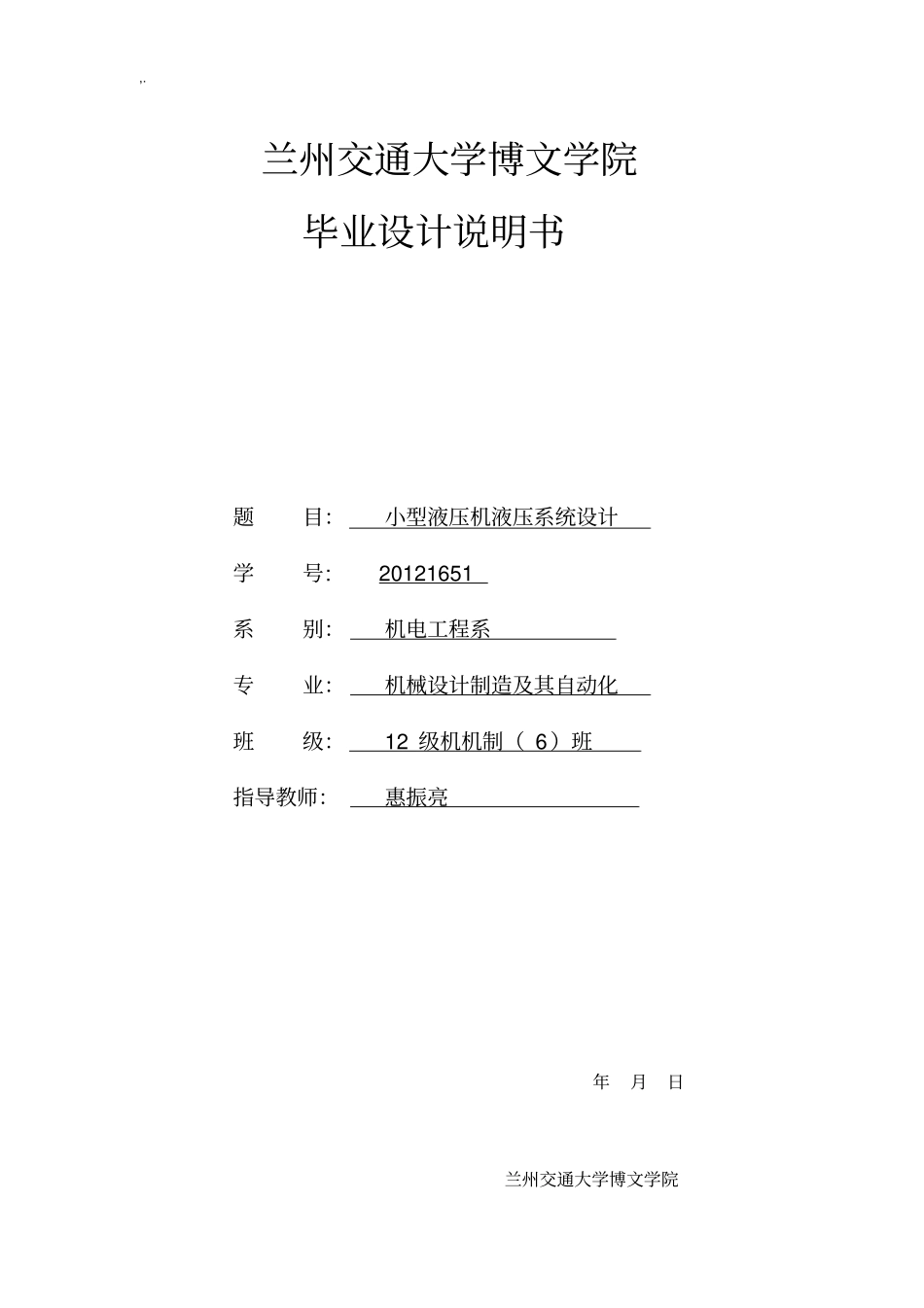

,.兰州交通大学博文学院毕业设计说明书题目：小型液压机液压系统设计学号:20121651系别：机电工程系专业：机械设计制造及其自动化班级：12级机机制（6）班指导教师：惠振亮年月日兰州交通大学博文学院,.毕业设计设计任务书题目小型液压机液压系统设计1、课程设计的目的学生在完成《液压传动与控制》课程学习的基础上，运用所学的液压基本知识，根据液压元件，各种液压回路的基本原理，独立完成液压回路设计任务；从而使学生在完成液压回路设计的过程中，强化对液压元器件性能的掌握，理解不同回路在系统中的各自作用。能够对学生起到加深液压传动理论的掌握和强化实际应用能力的锻炼。2、课程设计的内容和要求（包括原始数据、技术要求、工作要求等）设计一台小型液压机的液压系统，要求实现快速空程下行——慢速加压——保压——快速回程——停止的工作循环。快速往返速度为3m/min，加压速度为40～250mm／min，压制力为200kN，运动部件总重量为20kN。3、主要参考文献[1]成大先.机械设计手册[M]。北京：化学工业出版社，2004.[2]李壮云.中国机械设计大典[M]。南昌:：江西科学技术出版社，2002.1[3]王文斌.机械设计手册[M]。北京：机械工业出版社，2004.8[4]雷天觉.液压工程手册。北京。机械工业出版社。1990,.摘要液压机是一种用静压来加工金属、塑料、橡胶、粉末制品的机械，在许多工业部门得到了广泛的应用。液压传动系统的设计在现代机械的设计工作中占有重要的地位。液体传动是以液体为工作介质进行能量传递和控制的一种传动系统。本文利用液压传动的基本原理，拟定出合理的液压传动系统图，再经过必要的计算来确定液压系统的参数，然后按照这些参数来选用液压元件的规格。确保其实现快速下行、慢速加压、保压、快速回程、停止的工作循环。关键词：液压机、课程设计、液压传动系统设计,.目录摘要..................................................................................................................................I1任务分析........................................................................................................................11.1技术要求..............................................................................................................11.2任务分析..............................................................................................................12方案的确定....................................................................................................................32.1运动情况分析......................................................................................................33工况分析........................................................................................................................43.1工作负载..............................................................................................................43.2摩擦负载.............................................................................................................4其中液压缸3.3惯性负载.......................................................................................43.4自重......................................................................................................................43.5液压缸在各工作阶段的负载值........................................................................54负载图和速度图............................................................................................................55液压缸主要参数的确定...............................................................................................75.1液压缸主要尺寸的确定....................................................................................75.2计算在各工作阶段液压缸所需的流...
