压密注浆技术交底20090712VIP免费

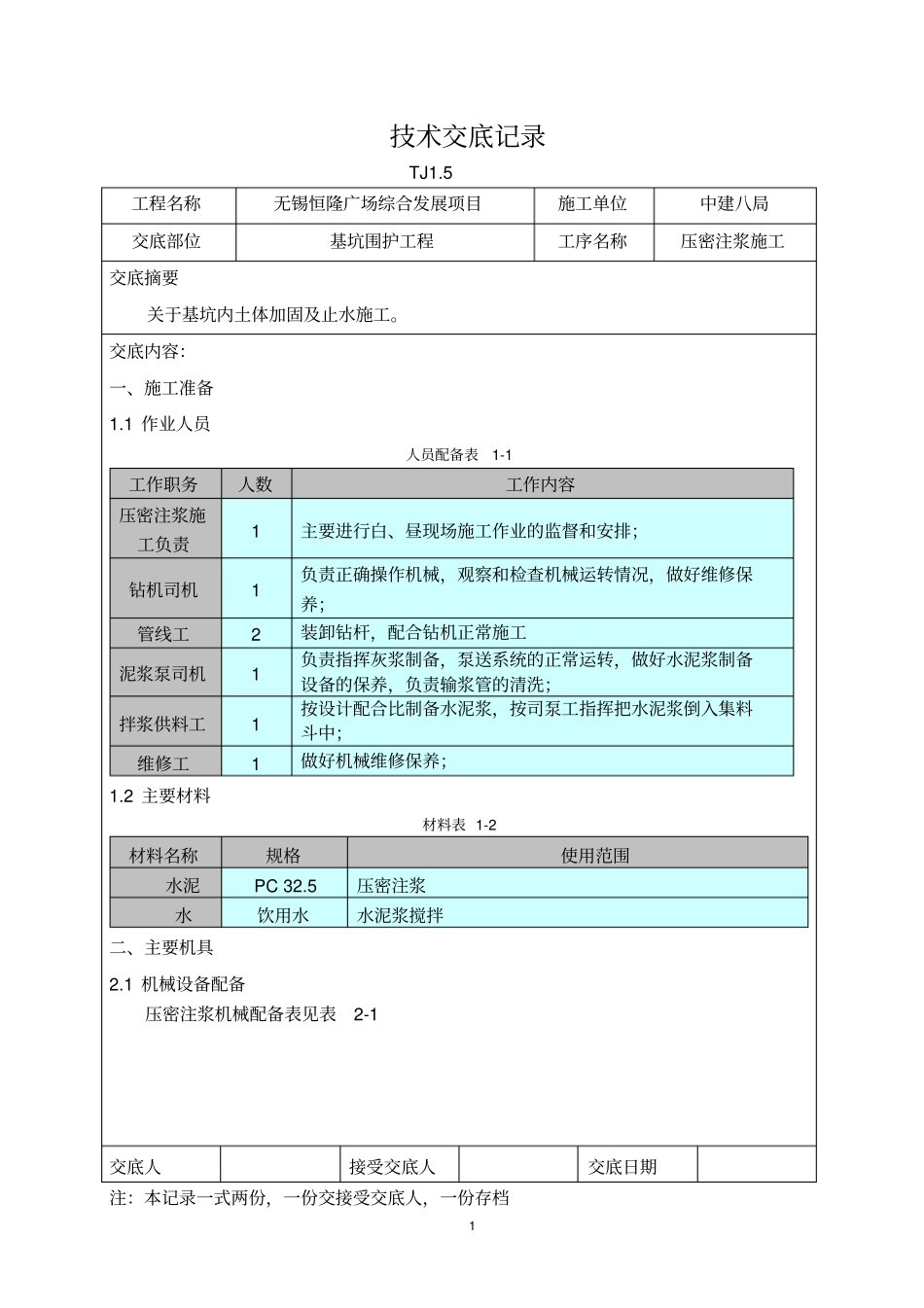

压密注浆技术交底20090712_第1页
1/10

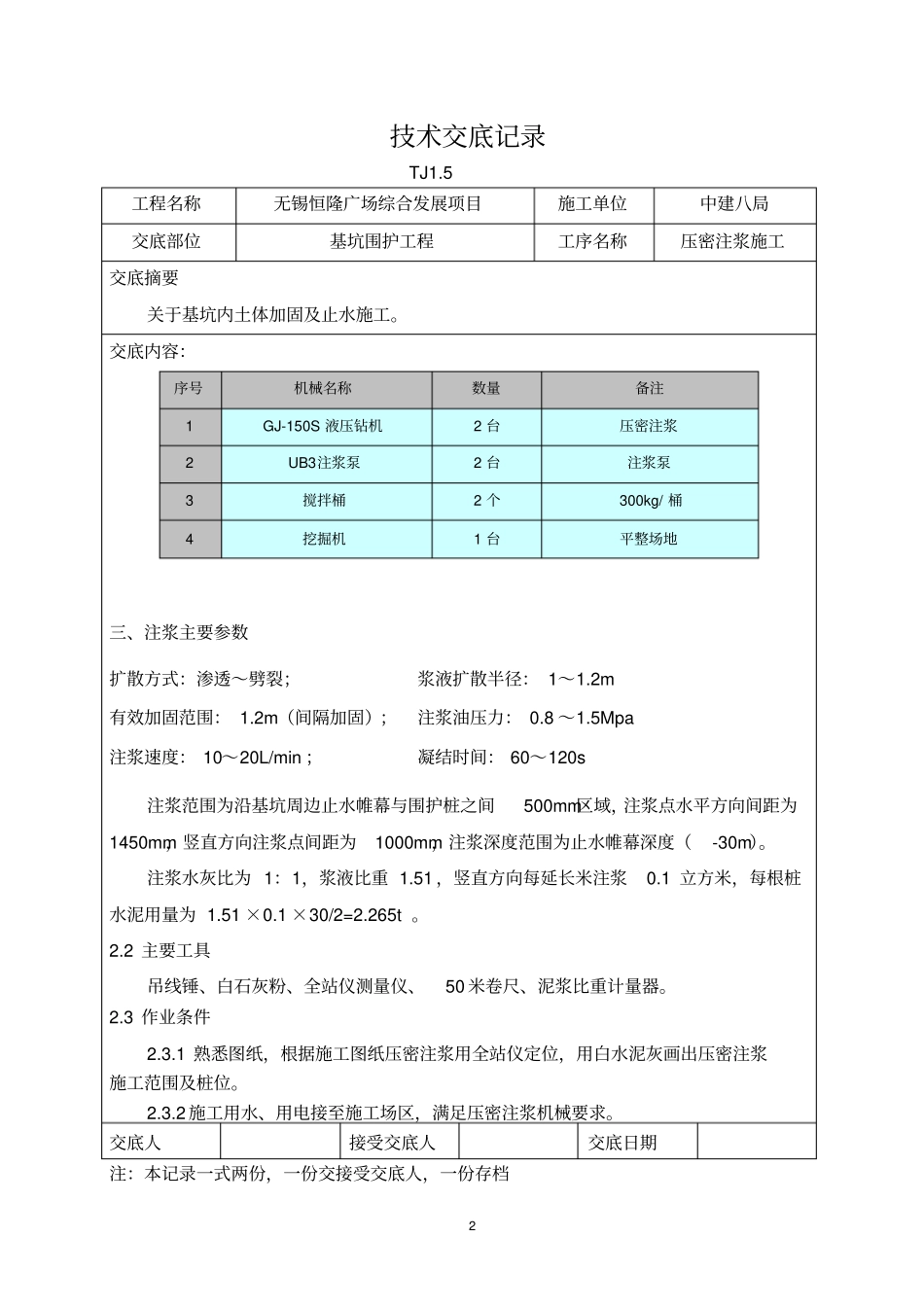

压密注浆技术交底20090712_第2页
2/10

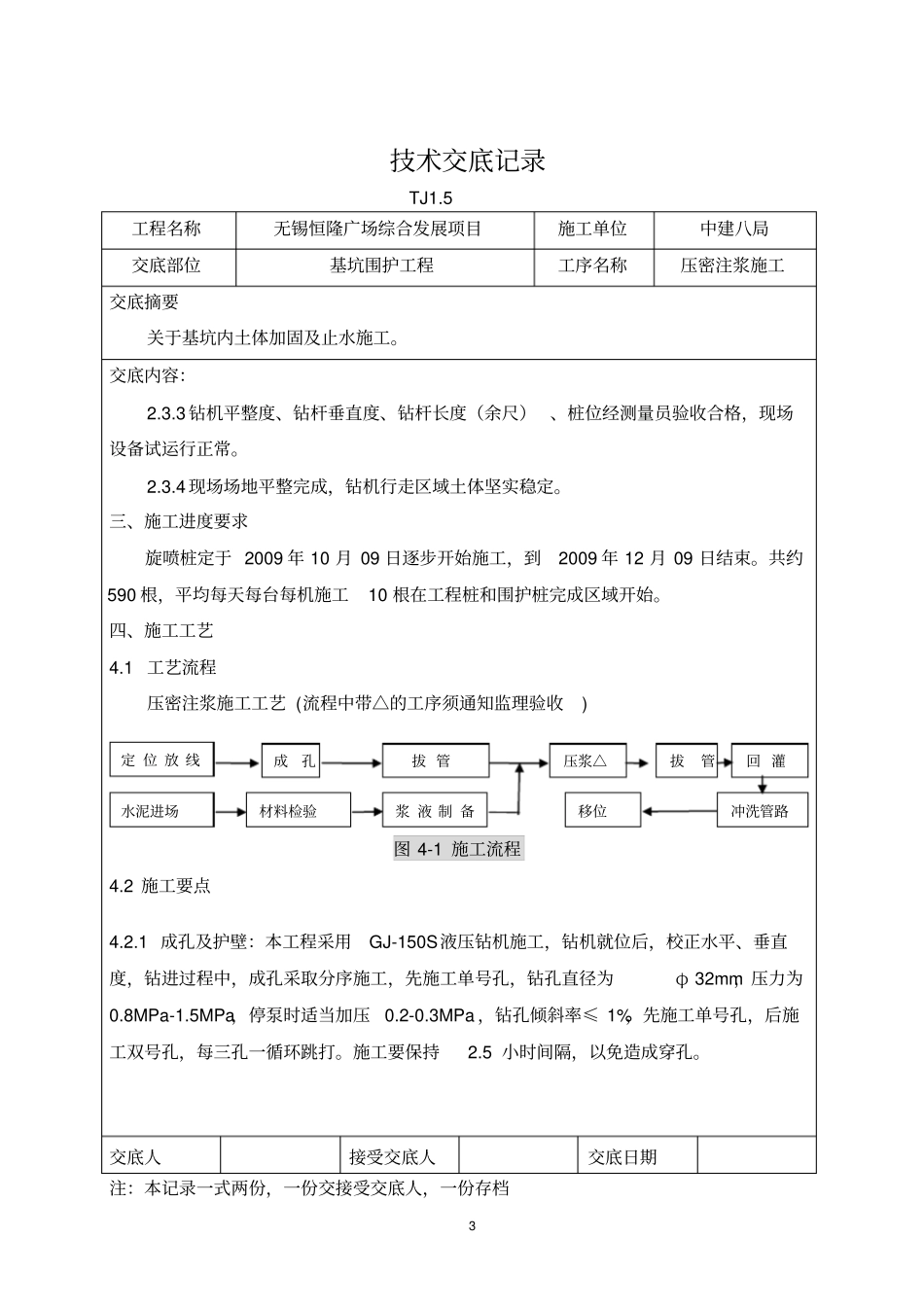

压密注浆技术交底20090712_第3页
3/10
1技术交底记录TJ1.5工程名称无锡恒隆广场综合发展项目施工单位中建八局交底部位基坑围护工程工序名称压密注浆施工交底摘要关于基坑内土体加固及止水施工。交底内容:一、施工准备1.1作业人员人员配备表1-1工作职务人数工作内容压密注浆施工负责1主要进行白、昼现场施工作业的监督和安排;钻机司机1负责正确操作机械,观察和检查机械运转情况,做好维修保养;管线工2装卸钻杆,配合钻机正常施工泥浆泵司机1负责指挥灰浆制备,泵送系统的正常运转,做好水泥浆制备设备的保养,负责输浆管的清洗;拌浆供料工1按设计配合比制备水泥浆,按司泵工指挥把水泥浆倒入集料斗中;维修工1做好机械维修保养;1.2主要材料材料表1-2材料名称规格使用范围水泥PC32.5压密注浆水饮用水水泥浆搅拌二、主要机具2.1机械设备配备压密注浆机械配备表见表2-1交底人接受交底人交底日期注:本记录一式两份,一份交接受交底人,一份存档2技术交底记录TJ1.5工程名称无锡恒隆广场综合发展项目施工单位中建八局交底部位基坑围护工程工序名称压密注浆施工交底摘要关于基坑内土体加固及止水施工。交底内容:序号机械名称数量备注1GJ-150S液压钻机2台压密注浆2UB3注浆泵2台注浆泵3搅拌桶2个300kg/桶4挖掘机1台平整场地三、注浆主要参数扩散方式:渗透~劈裂;浆液扩散半径:1~1.2m有效加固范围:1.2m(间隔加固);注浆油压力:0.8~1.5Mpa注浆速度:10~20L/min;凝结时间:60~120s注浆范围为沿基坑周边止水帷幕与围护桩之间500mm区域,注浆点水平方向间距为1450mm,竖直方向注浆点间距为1000mm,注浆深度范围为止水帷幕深度(-30m)。注浆水灰比为1:1,浆液比重1.51,竖直方向每延长米注浆0.1立方米,每根桩水泥用量为1.51×0.1×30/2=2.265t。2.2主要工具吊线锤、白石灰粉、全站仪测量仪、50米卷尺、泥浆比重计量器。2.3作业条件2.3.1熟悉图纸,根据施工图纸压密注浆用全站仪定位,用白水泥灰画出压密注浆施工范围及桩位。2.3.2施工用水、用电接至施工场区,满足压密注浆机械要求。交底人接受交底人交底日期注:本记录一式两份,一份交接受交底人,一份存档3技术交底记录TJ1.5工程名称无锡恒隆广场综合发展项目施工单位中建八局交底部位基坑围护工程工序名称压密注浆施工交底摘要关于基坑内土体加固及止水施工。交底内容:2.3.3钻机平整度、钻杆垂直度、钻杆长度(余尺)、桩位经测量员验收合格,现场设备试运行正常。2.3.4现场场地平整完成,钻机行走区域土体坚实稳定。三、施工进度要求旋喷桩定于2009年10月09日逐步开始施工,到2009年12月09日结束。共约590根,平均每天每台每机施工10根在工程桩和围护桩完成区域开始。四、施工工艺4.1工艺流程压密注浆施工工艺(流程中带△的工序须通知监理验收)图4-1施工流程4.2施工要点4.2.1成孔及护壁:本工程采用GJ-150S液压钻机施工,钻机就位后,校正水平、垂直度,钻进过程中,成孔采取分序施工,先施工单号孔,钻孔直径为φ32mm,压力为0.8MPa-1.5MPa,停泵时适当加压0.2-0.3MPa,钻孔倾斜率≤1%,先施工单号孔,后施工双号孔,每三孔一循环跳打。施工要保持2.5小时间隔,以免造成穿孔。交底人接受交底人交底日期注:本记录一式两份,一份交接受交底人,一份存档定位放线成孔拔管水泥进场材料检验浆液制备压浆△拔管回灌冲洗管路移位4技术交底记录TJ1.5工程名称无锡恒隆广场综合发展项目施工单位中建八局交底部位基坑围护工程工序名称压密注浆施工交底摘要关于基坑内土体加固及止水施工。交底内容:4.2.2预埋注浆管应附合要求,应保持管道不要堵塞。4.2.3沉管深度、注浆量、注浆压力、范围、浆液配合比应根据图纸和设计要求派专人负责控制,并如实、准确地做好记录。4.2.4水泥浆采用P.C32.5水泥配置,水泥:水=1:1,水泥浆比重为1.51g/cm,为使注浆浆液均匀、稳定,搅拌时应快速搅拌,进入贮浆桶时,还应不断慢速搅拌。4.2.5注浆开始前应充分做好准备工作,包括机械器具、仪表、管路、注浆材料的检验。4.2.6注浆施工应间隔跳打,以免造成串浆,起管时应交叉起管高度,以保证压浆的均匀扩散和挤压。4.2.7第一次拔管高度为为500mm,以上每次拔管高度应控制在1000mm左右...
