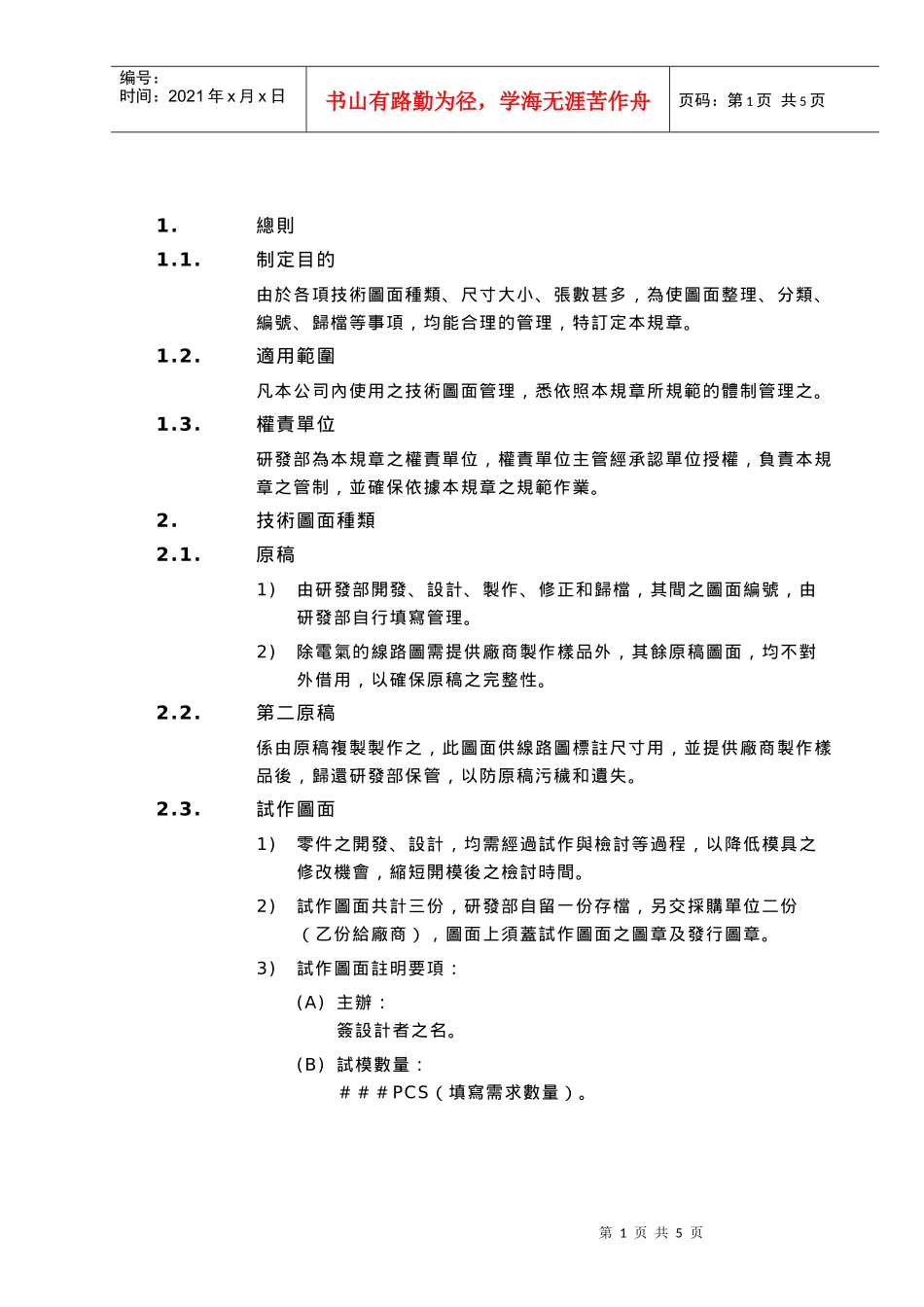

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页1.總則1.1.制定目的由於各項技術圖面種類、尺寸大小、張數甚多，為使圖面整理、分類、編號、歸檔等事項，均能合理的管理，特訂定本規章。1.2.適用範圍凡本公司內使用之技術圖面管理，悉依照本規章所規範的體制管理之。1.3.權責單位研發部為本規章之權責單位，權責單位主管經承認單位授權，負責本規章之管制，並確保依據本規章之規範作業。2.技術圖面種類2.1.原稿1)由研發部開發、設計、製作、修正和歸檔，其間之圖面編號，由研發部自行填寫管理。2)除電氣的線路圖需提供廠商製作樣品外，其餘原稿圖面，均不對外借用，以確保原稿之完整性。2.2.第二原稿係由原稿複製製作之，此圖面供線路圖標註尺寸用，並提供廠商製作樣品後，歸還研發部保管，以防原稿污穢和遺失。2.3.試作圖面1)零件之開發、設計，均需經過試作與檢討等過程，以降低模具之修改機會，縮短開模後之檢討時間。2)試作圖面共計三份，研發部自留一份存檔，另交採購單位二份（乙份給廠商），圖面上須蓋試作圖面之圖章及發行圖章。3)試作圖面註明要項：(A)主辦：簽設計者之名。(B)試模數量：＃＃＃PCS（填寫需求數量）。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页(C)需要日期：即試作零件需求日期之註明。【註】以上三項，均由研發部填寫。2.4.開模圖面1)零件經過試作及檢討合格後，即可發出開模圖面，以利大量生產。2)此圖面共計三份，研發部自留一份存檔，另交採購單位二份，圖面上須蓋開模圖面之圖章及發行圖章。【註】註明要項同試作圖面。2.5.檢驗圖面1)即模具製作完成後所生產的模具品，由廠商提供給採購單位，再交給研發部詳細的檢討，其結果若不通過，則發檢驗圖面二份，乙份研發部存檔做追蹤用，乙份由採購單位交給廠商，依圖面修改之，其修改後之樣品，再送檢討，直到通過為止。2)其結果為通過時，發檢驗圖面二份，乙份給品管單位做另件進料檢驗之用，乙份由研發部存檔，圖面上須用紅筆註明重要尺寸，以提供品管單位於另件檢驗時，務必複核是否尺寸合格。3)此圖面需蓋檢驗圖面之圖章及發行圖章。【註】註明要項同試作圖面。2.6.正式圖面1)即生產圖面的意義，此圖面之發出時機，在該零件經過量試後，已無問題時，才可發行。2)共計七份，研發部一份、採購單位二份（乙份給廠商）、品管單位一份、生技單位一份、生產單位二份。3)此圖面蓋生產圖面之圖章及發行圖章。2.7.估價圖面2.7.1.一般另件之估價圖面1)如五金類、保利龍等，模具較為便宜之另件。2)本圖共計三份，全給採購單位做發包估價用。3)此圖面須蓋估價圖面之圖章及發行圖章。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页2.7.2.模具估價圖面1)指塑膠射出成型之模具估價，其內容需註明模具材料使用材質，及每一模開幾CAV。2)本估價圖面務必收回，以防開模期間拿錯圖面，而造成需改尺寸之不正確情況。3)本圖共計三份，全給採購單位做發包估價用。4)此圖面須蓋模具估價圖面圖章及發行圖章。2.8.備料圖面1)模具估價完成後已決定製作廠商時，先發備料圖面供廠商備料用及模具粗胚加工用，以等待開模之圖面到來。2)此圖面僅發一份給採購單位轉交廠商。3)此圖面須蓋備料圖面圖章及發行圖章。2.9.設計變更圖面1)即零件已經承認合格，且已大量生產，或在模具開模期間尺寸需變更時。2)設計變更圖面計三種變更形態：(A)變更：若原尺寸為20改為22時，則尺寸有所變動，需於尺寸旁蓋『變更』（紅色）章，以利廠商注意。(B)追加：原圖面沒有，經過設計變更後為增加時，蓋『追加』章。(C)修正：指尺寸不變，廠商製作錯誤需修正者，蓋『修正』章。3)以上各發行圖面，須蓋設計變更圖面圖章及發行圖章。3.圖面管理規定3.1.技術圖面尺寸本公司技術圖面尺寸（長×寬）規定如下（單位mm）：1)A0－880×不限制。2)A1－840×594。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页3)A2－594×420。4)A3－420×297。5)A4－297×210。3.2.圖面編號1...
