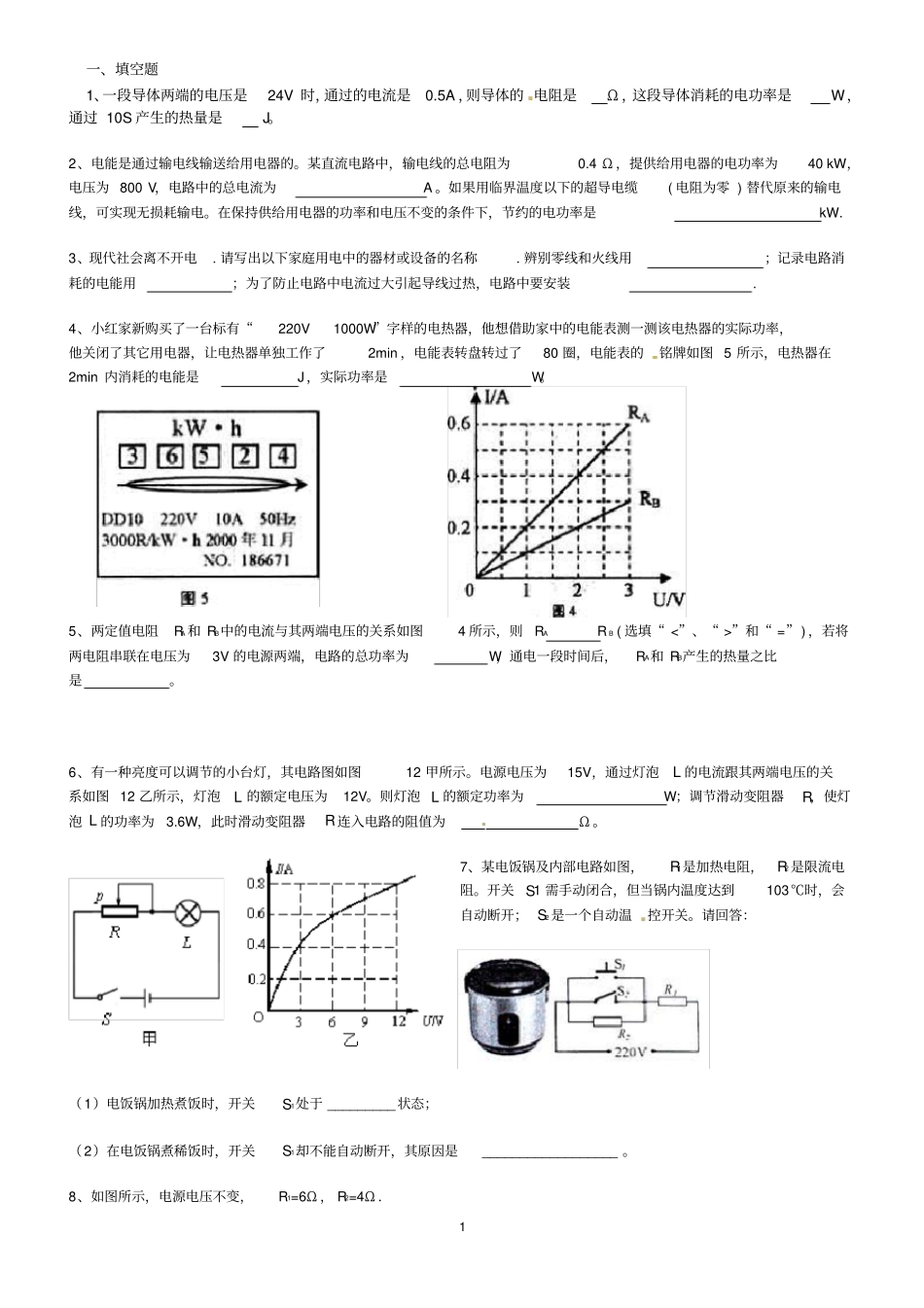

1一、填空题1、一段导体两端的电压是24V时，通过的电流是0.5A，则导体的电阻是Ω，这段导体消耗的电功率是W，通过10S产生的热量是J。2、电能是通过输电线输送给用电器的。某直流电路中，输电线的总电阻为0.4Ω，提供给用电器的电功率为40kW，电压为800V，电路中的总电流为A。如果用临界温度以下的超导电缆(电阻为零)替代原来的输电线，可实现无损耗输电。在保持供给用电器的功率和电压不变的条件下，节约的电功率是kW.3、现代社会离不开电.请写出以下家庭用电中的器材或设备的名称.辨别零线和火线用；记录电路消耗的电能用；为了防止电路中电流过大引起导线过热，电路中要安装.4、小红家新购买了一台标有“220V1000W”字样的电热器，他想借助家中的电能表测一测该电热器的实际功率，他关闭了其它用电器，让电热器单独工作了2min，电能表转盘转过了80圈，电能表的铭牌如图5所示，电热器在2min内消耗的电能是J，实际功率是W。5、两定值电阻RA和RB中的电流与其两端电压的关系如图4所示，则RARB(选填“<”、“>”和“=”)，若将两电阻串联在电压为3V的电源两端，电路的总功率为W，通电一段时间后，RA和RB产生的热量之比是。6、有一种亮度可以调节的小台灯，其电路图如图12甲所示。电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图12乙所示，灯泡L的额定电压为12V。则灯泡L的额定功率为W；调节滑动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R连入电路的阻值为Ω。7、某电饭锅及内部电路如图，R1是加热电阻，R2是限流电阻。开关S1需手动闭合，但当锅内温度达到103℃时，会自动断开；S2是一个自动温控开关。请回答：（1）电饭锅加热煮饭时，开关S1处于_________状态；（2）在电饭锅煮稀饭时，开关S1却不能自动断开，其原因是__________________。8、如图所示，电源电压不变，R1=6Ω，R2=4Ω．2(1)当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是Ω，电源电压为V．(2)当开关S1、S2和S3都闭合时，电流表示数为l.5A，此时通过R1的电流是A，10s内电流通过灯泡L做的功为J．9、把标有“6V3W”的灯泡L1和标有“12V3W”的灯泡L2串联接在电压为6V的电源两端，通过它们的电流为________A，它们消耗的功率之比为__________；若将它们并联接在该电源上，消耗的总功率为__________W。10、我国照明电路的电压为________V；教室内各日光灯之间的连接方式是______联（选填“串”或“并”）；小明家有一个标有“5W”字样的电蚊香加热器，正常工作1h消耗的电能为__________J。11、一盏白炽灯泡铭牌上标有“220V100W”字样，则这盏灯正常发光时的灯丝电阻为_____Ω.如果灯丝断了之后重新将灯丝搭上，灯丝电阻变为440Ω，通电后灯泡消耗的功率为________W．12、下面是某同学家本月的电费单据，据此单据你可以得到哪些数据信息（说出两点）。（1）；（2）。13、家用电熨斗为了适应不同衣料的熨烫需要，设计了调整温度的多档开关。使用时，转动旋钮即可使电熨斗达到需要的低温、中温或高温。图17（甲）是电熨斗的电路图，图中电热丝R1=R2=100Ω。旋转开关可以改变1、2、3、4四个接点的连接情况，如图17（乙）中的A、B、C所示。（1）图17（乙）中的_____________图表示电熨斗处于高温档；（2）电熨斗在中温档工作时消耗的电功率P＝___________W；314、如图所示，滑动变阻器R1的阻值是200Ω，电阻R2是300Ω，电源电压是6V且保持不变，当滑动变阻器的滑片P由a滑到b，电压表的示数相应的由变化到。15、在图1所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电表_________的示数将变大（选填“V”、“A”或“A1”）。闭合电键S后，当滑动变阻器滑片P向右移动时，电压表V的示数与电流表A、A1示数差的比值将_________（填“变小”、“不变”或“变大”）。16、在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。经过一段时间，电流表突然无示数。若电路中只有一处故障，且只发生在电阻R1或R2上。（1该电路中存在的故障可能是_______________；（2）为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻R1，闭合开关S，观察灯的亮暗情况。若灯L亮，说明故障是__...
