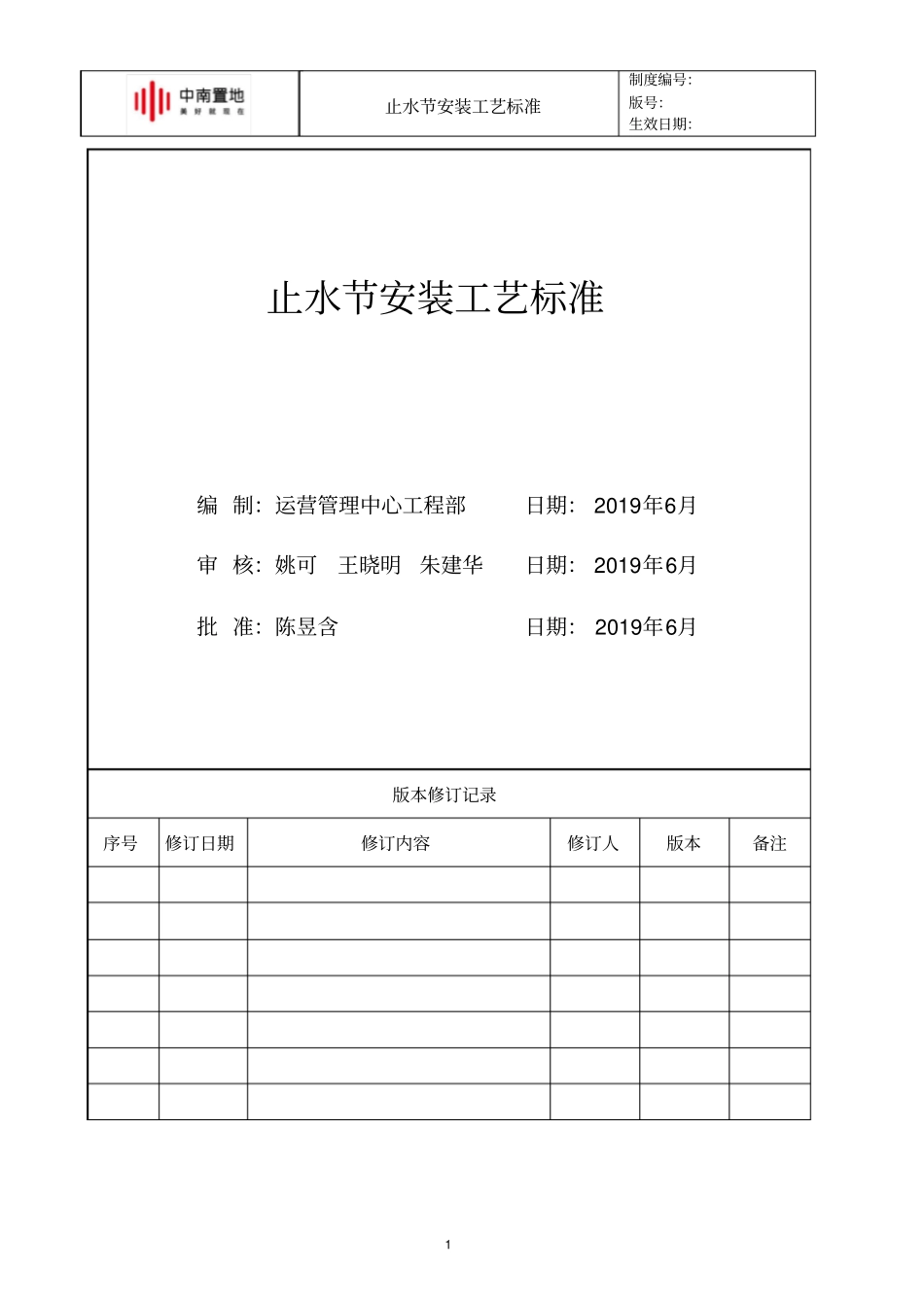

1止水节安装工艺标准制度编号：版号：生效日期：止水节安装工艺标准编制：运营管理中心工程部日期：2019年6月审核：姚可王晓明朱建华日期：2019年6月批准：陈昱含日期：2019年6月版本修订记录序号修订日期修订内容修订人版本备注2止水节安装工艺标准制度编号：版号：生效日期：目录一、编制目的..............................................................................................................................3二、适用范围..............................................................................................................................3三、编制说明..............................................................................................................................3四、止水节安装施工准备.............................................................................................................3五、止水节施工操作指引.............................................................................................................3六、控制要点..............................................................................................................................5七、支持性文件及关联性文件.....................................................................................................6八、附则......................................................................................................................................63止水节安装工艺标准制度编号：版号：生效日期：一、编制目的明确止水节安装标准做法，消除止水节安装过程中的问题，实现穿插施工时层间止水，最终达到提升防渗漏管理水平及客户满意度的目的。二、适用范围适用于集团所属战区所有工程由中南操盘的在建及新建采用止水节工艺的项目。三、编制说明3.1本标准做法要求所有在建及新建采用止水节工艺项目均按此做法执行；3.2本标准所附照片是表明需达到的最低标准；3.3本标准参照国家相关标准规范编制，本标准比国家或当地政府规定高时，按照本标准执行，但有比本标准更高的要求时，按照相应国家或当地政府规定执行。四、止水节安装施工准备4.1人员准备施工前应考虑工艺安装特点对操作工人进行专项培训，明确工艺操作要点和工序。现场安装后管理人员应及时进行检查，并督促工人进行整改。4.2材料准备止水节：止水节高度同板厚尺寸，止水环的宽度满足砼浇筑达到止水效果且不影响H通安装（大于15mm，小于30mm），止水环的高度居砼板中（砼板一般按100mm考虑，止水环高度按30-40mm定购）。其他材料：自攻螺丝或二寸钉、胶带、锯末或黄沙、5m卷尺、手电钻等。4.3安装条件止水节安装应该在模板安装完成后，钢筋绑扎前进行安装，根据图纸中的管道位置进行定位。五、止水节施工操作指引5.1工艺流程：止水节封堵→尺寸定位→止水节定位→止水节固定→浇筑看护→止水节清理→止水节连接4止水节安装工艺标准制度编号：版号：生效日期：止水节安装节点图止水节安装定位图5.2作业标准1、用胶带封堵一边→满填锯末→胶带封堵另一边2、根据支模轴线，在制作完模板后弹出管道定位十字线（如采用铝模体系二次施工可省略此步骤）3、通过十字定位线放置止水节→二寸钉固定→复尺确认（如采用铝模体系二次施工可省略此步骤，只需直接固定即可）4、浇筑过程中振捣密实，防止人为或机械损坏5止水节安装工艺标准制度编号：版号：生效日期：5、拆除模板，混凝土养护达到强度后拆除模板，注意止水节不被拉伤6、对止水节做好保护，施工墙体、地面后续施工时不能损坏止水节7、安装时清理填充物及止水节承插口8、计算好支管坡度→确认与支管连接管段长度（略短），刷胶承插连接并调整支管坡度→吊卡固定六、控制要点6.1进行建筑、结构、安装、精装图纸叠图，确认结构定位尺寸；6.2固定成品止水节前，可在模板上的十字中心开圆洞，通过吊垂线的方法复核下层中心点，或者利用红外线在下层直接定位上层止水节中心位置...
