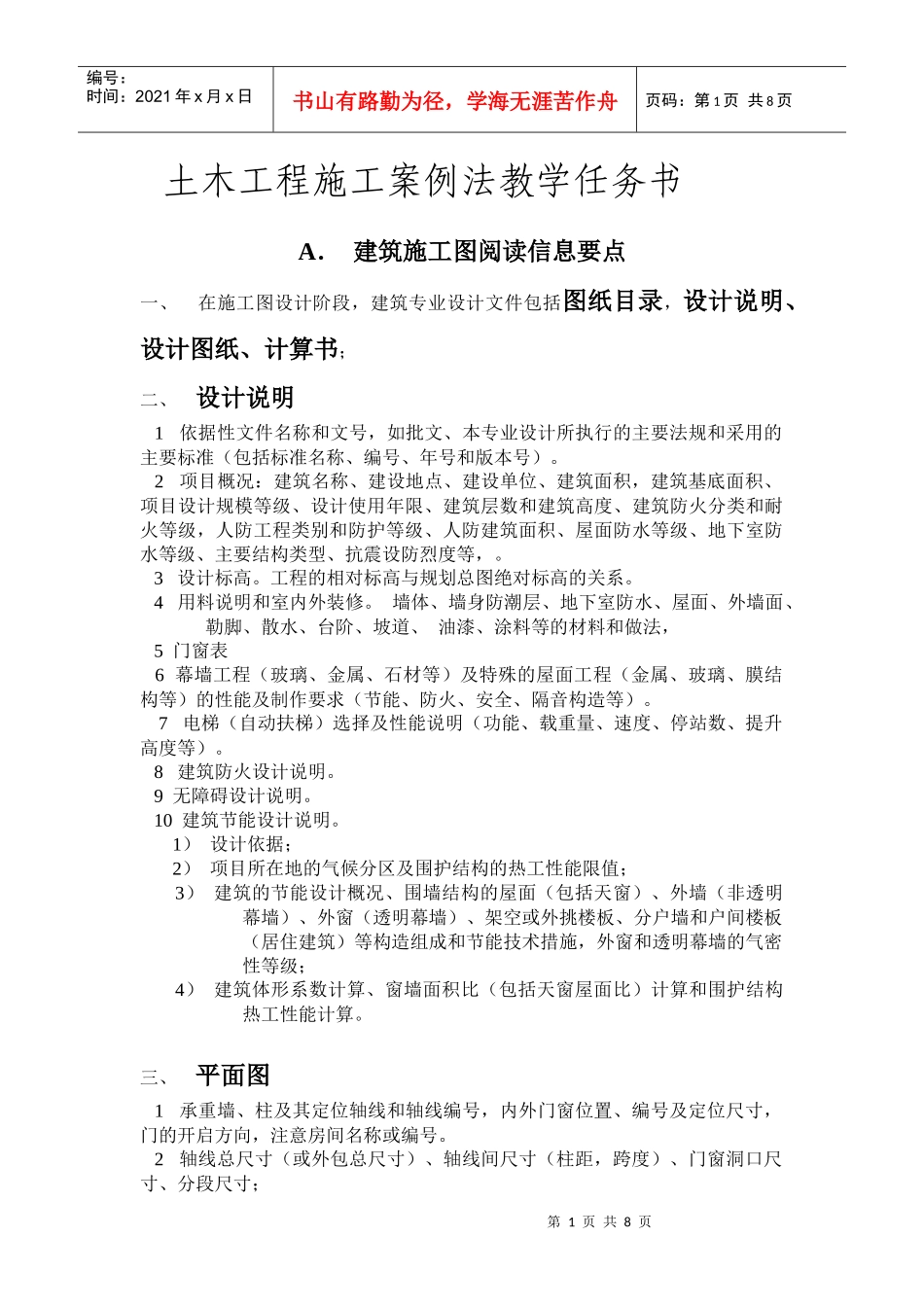

第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页土木工程施工案例法教学任务书A.建筑施工图阅读信息要点一、在施工图设计阶段,建筑专业设计文件包括图纸目录,设计说明、设计图纸、计算书;二、设计说明1依据性文件名称和文号,如批文、本专业设计所执行的主要法规和采用的主要标准(包括标准名称、编号、年号和版本号)。2项目概况:建筑名称、建设地点、建设单位、建筑面积,建筑基底面积、项目设计规模等级、设计使用年限、建筑层数和建筑高度、建筑防火分类和耐火等级,人防工程类别和防护等级、人防建筑面积、屋面防水等级、地下室防水等级、主要结构类型、抗震设防烈度等,。3设计标高。工程的相对标高与规划总图绝对标高的关系。4用料说明和室内外装修。墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等的材料和做法,5门窗表6幕墙工程(玻璃、金属、石材等)及特殊的屋面工程(金属、玻璃、膜结构等)的性能及制作要求(节能、防火、安全、隔音构造等)。7电梯(自动扶梯)选择及性能说明(功能、载重量、速度、停站数、提升高度等)。8建筑防火设计说明。9无障碍设计说明。10建筑节能设计说明。1)设计依据;2)项目所在地的气候分区及围护结构的热工性能限值;3)建筑的节能设计概况、围墙结构的屋面(包括天窗)、外墙(非透明幕墙)、外窗(透明幕墙)、架空或外挑楼板、分户墙和户间楼板(居住建筑)等构造组成和节能技术措施,外窗和透明幕墙的气密性等级;4)建筑体形系数计算、窗墙面积比(包括天窗屋面比)计算和围护结构热工性能计算。三、平面图1承重墙、柱及其定位轴线和轴线编号,内外门窗位置、编号及定位尺寸,门的开启方向,注意房间名称或编号。2轴线总尺寸(或外包总尺寸)、轴线间尺寸(柱距,跨度)、门窗洞口尺寸、分段尺寸;第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页3墙身厚度(包括承重墙和非承重墙),柱与壁柱截面尺寸(如建筑图中有表示时)及其与轴线关系尺寸;当围护结构为幕墙时,看清楚幕墙与主体结构的定位关系;玻璃幕墙部分的标注立面分格间距的中心尺寸;4变形缝位置、尺寸及做法索引;5主要建筑设备和固定家具的位置及相关做法索引,如卫生器具,雨水管、水池、台、橱、柜,隔断等;6电梯、自动扶梯及步道(注明规格)、楼梯(爬梯)位置和楼梯上下方向示意和编号索引;7主要结构和建筑构造部件的位置、尺寸和做法索引,如中庭、天窗、地沟、地坑、重要设备或设备机座的位置尺寸,各种平台,夹层、人孔、阳台、雨篷、台阶、坡道、散水、明沟等;8楼地面预留孔洞和通气管道、管线竖井、烟囱、垃圾道等位置、尺寸和做法索引,以及墙体(主要为填充墙,承重砌体墙)预留洞的位置、尺寸与标高或高度等;9车库的停车位(无障碍车位)和通行路线;10室外地面标高、底层地面标高、各楼层标高、地下室各层标高;11底层平面标注剖切线位置、编号及指北针;12有关平面节点详图或详图索引号;13每层建筑平面中防火分区面积和防火分区分隔位置及安全出口位置示意(宜单独成图,如为一个防火分区,可不注防火分区面积),或示意图(简图);14屋面平面女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊(分水线)、变形缝、楼梯间、水箱间、电梯机房、天窗及挡风板、屋面上人孔,检修梯、室外消防楼梯及其他构筑物;四、立面图1两端轴线编号,立面转折较复杂时可看展开立面表示,注意转角处的轴线编号;2立面外轮廓及主要结构和建筑构造部件的位置,如女儿墙顶、檐口、柱、变形缝,室外楼梯和垂直爬梯、室外空调机搁板、阳台、栏杆、台阶、坡道、花台、雨篷、烟囱、勒脚、门窗、幕墙、洞口、门头、雨水管,以及其他装饰构件、线脚和粉刷分格线等;3建筑的总高度、楼层位置辅助线、楼层数和标高以及关键控制标高的标注,如女儿墙或檐口标高等;外墙的留洞应标注尺寸与标高或高度尺寸(宽×高×深及定位关系尺寸);4各部分装饰用料名称或代号;五、剖面图第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学...
