(完整版)隧洞工程施工专项方案DOCVIP免费

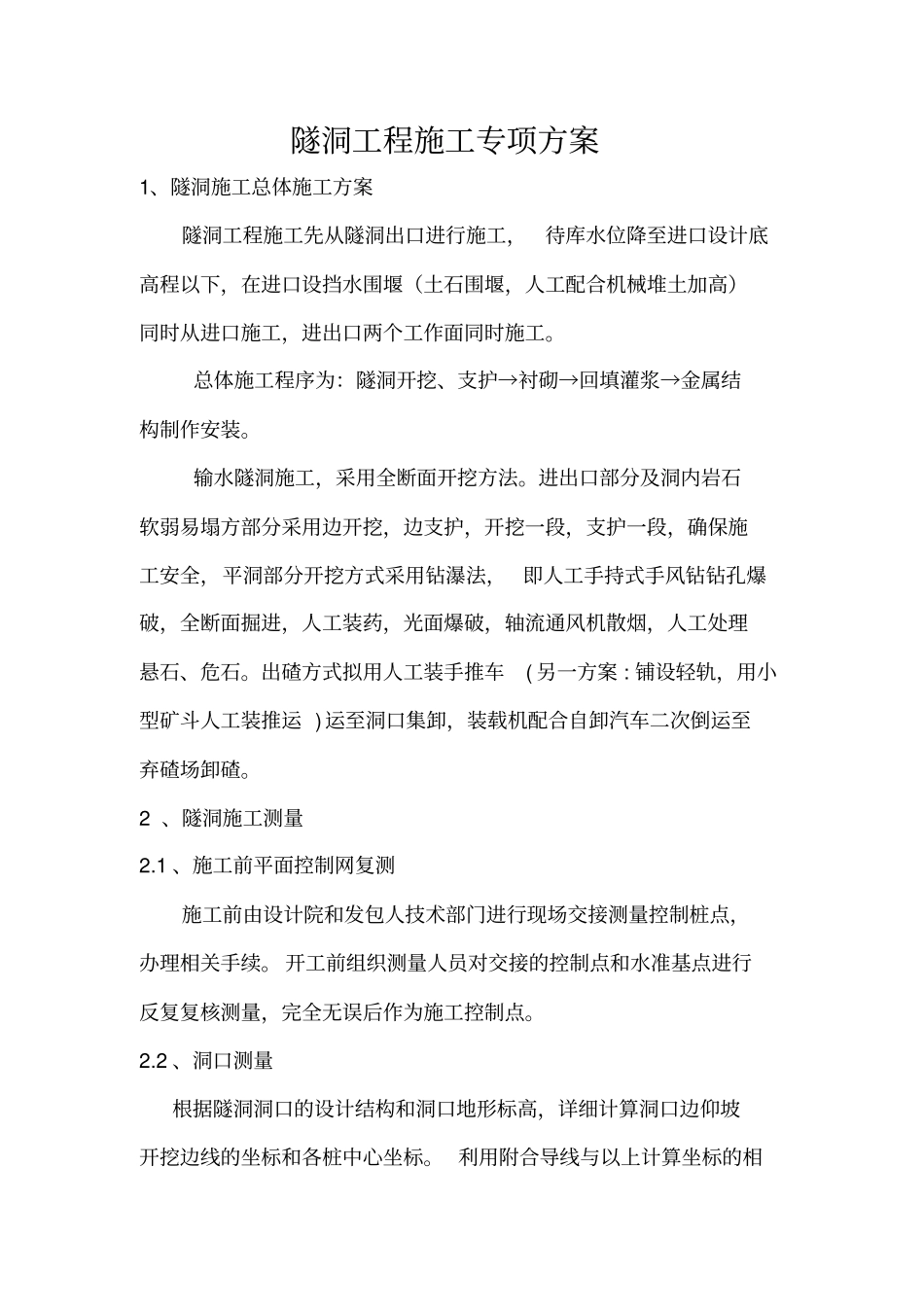

(完整版)隧洞工程施工专项方案DOC_第1页
1/24

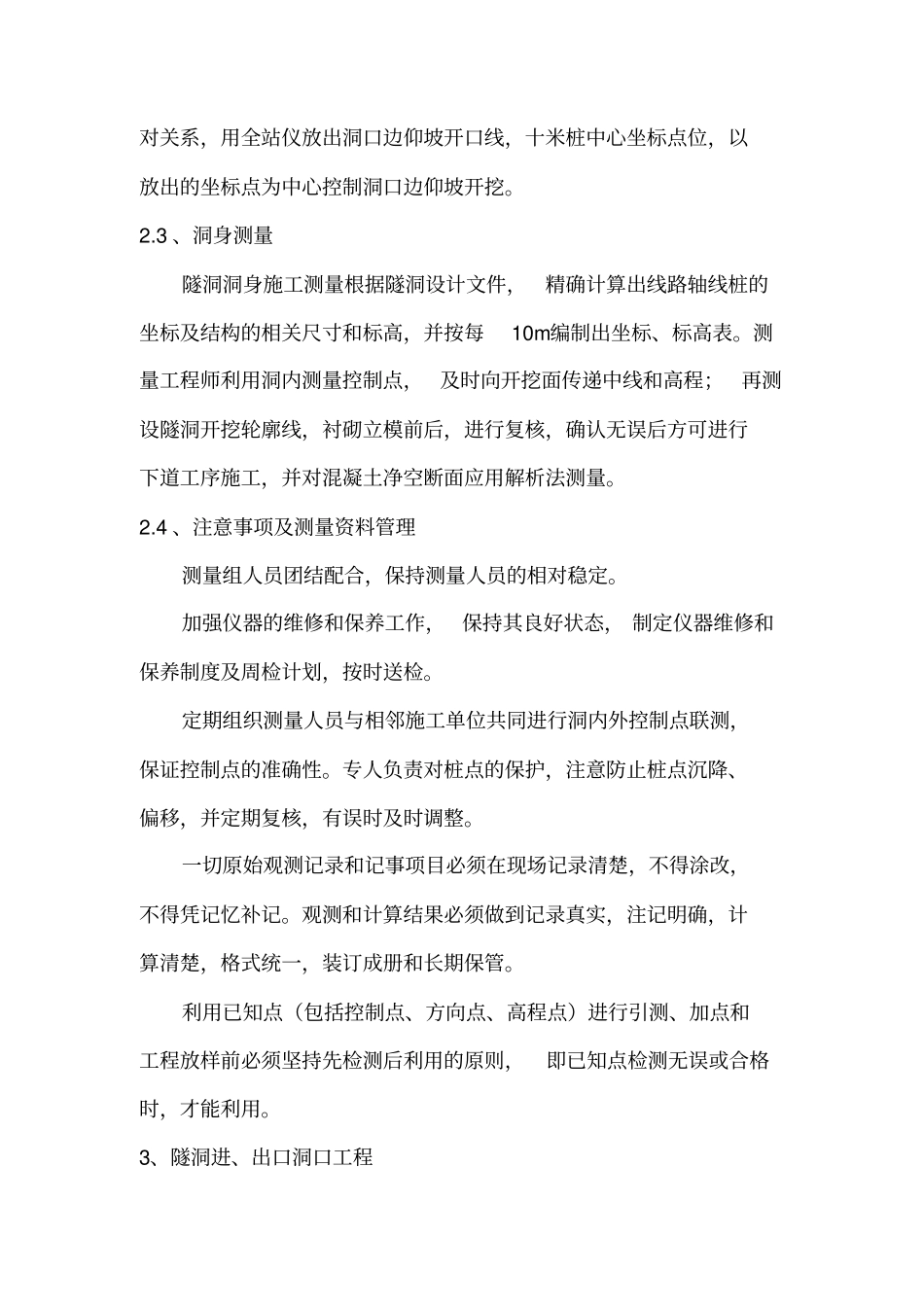

(完整版)隧洞工程施工专项方案DOC_第2页
2/24

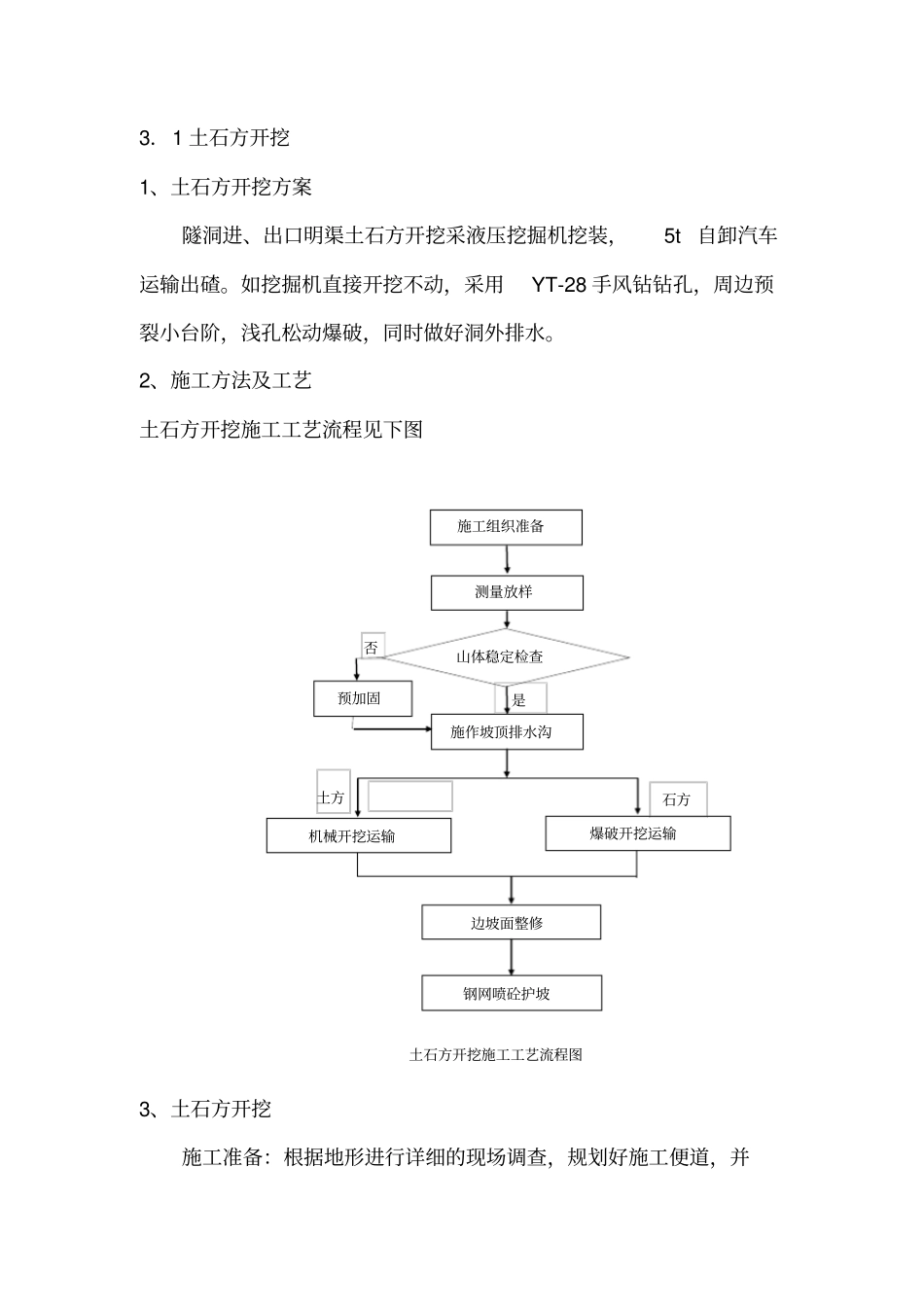

(完整版)隧洞工程施工专项方案DOC_第3页
3/24
隧洞工程施工专项方案1、隧洞施工总体施工方案隧洞工程施工先从隧洞出口进行施工,待库水位降至进口设计底高程以下,在进口设挡水围堰(土石围堰,人工配合机械堆土加高)同时从进口施工,进出口两个工作面同时施工。总体施工程序为:隧洞开挖、支护→衬砌→回填灌浆→金属结构制作安装。输水隧洞施工,采用全断面开挖方法。进出口部分及洞内岩石软弱易塌方部分采用边开挖,边支护,开挖一段,支护一段,确保施工安全,平洞部分开挖方式采用钻瀑法,即人工手持式手风钻钻孔爆破,全断面掘进,人工装药,光面爆破,轴流通风机散烟,人工处理悬石、危石。出碴方式拟用人工装手推车(另一方案:铺设轻轨,用小型矿斗人工装推运)运至洞口集卸,装载机配合自卸汽车二次倒运至弃碴场卸碴。2、隧洞施工测量2.1、施工前平面控制网复测施工前由设计院和发包人技术部门进行现场交接测量控制桩点,办理相关手续。开工前组织测量人员对交接的控制点和水准基点进行反复复核测量,完全无误后作为施工控制点。2.2、洞口测量根据隧洞洞口的设计结构和洞口地形标高,详细计算洞口边仰坡开挖边线的坐标和各桩中心坐标。利用附合导线与以上计算坐标的相对关系,用全站仪放出洞口边仰坡开口线,十米桩中心坐标点位,以放出的坐标点为中心控制洞口边仰坡开挖。2.3、洞身测量隧洞洞身施工测量根据隧洞设计文件,精确计算出线路轴线桩的坐标及结构的相关尺寸和标高,并按每10m编制出坐标、标高表。测量工程师利用洞内测量控制点,及时向开挖面传递中线和高程;再测设隧洞开挖轮廓线,衬砌立模前后,进行复核,确认无误后方可进行下道工序施工,并对混凝土净空断面应用解析法测量。2.4、注意事项及测量资料管理测量组人员团结配合,保持测量人员的相对稳定。加强仪器的维修和保养工作,保持其良好状态,制定仪器维修和保养制度及周检计划,按时送检。定期组织测量人员与相邻施工单位共同进行洞内外控制点联测,保证控制点的准确性。专人负责对桩点的保护,注意防止桩点沉降、偏移,并定期复核,有误时及时调整。一切原始观测记录和记事项目必须在现场记录清楚,不得涂改,不得凭记忆补记。观测和计算结果必须做到记录真实,注记明确,计算清楚,格式统一,装订成册和长期保管。利用已知点(包括控制点、方向点、高程点)进行引测、加点和工程放样前必须坚持先检测后利用的原则,即已知点检测无误或合格时,才能利用。3、隧洞进、出口洞口工程3.1土石方开挖1、土石方开挖方案隧洞进、出口明渠土石方开挖采液压挖掘机挖装,5t自卸汽车运输出碴。如挖掘机直接开挖不动,采用YT-28手风钻钻孔,周边预裂小台阶,浅孔松动爆破,同时做好洞外排水。2、施工方法及工艺土石方开挖施工工艺流程见下图3、土石方开挖施工准备:根据地形进行详细的现场调查,规划好施工便道,并石方土石方开挖施工工艺流程图机械开挖运输施工组织准备测量放样施作坡顶排水沟预加固是否土方边坡面整修钢网喷砼护坡山体稳定检查爆破开挖运输校核开挖平面位置、标高、控制桩号、水准点、边坡坡度是否符合施工图的要求,检查是否存在边坡滑塌的不安全因素。施工前做好防排水系统工程,防止雨水冲刷。工艺标准:开挖标高、宽度、线形、边坡坡度符合设计。施工方法:施工时自上而下分层开挖,边坡随开挖随防护随成型。开挖中如边坡出现裂缝和滑动迹象时,立即报监理工程师,并进行加固防护措施。3.2墙后土夹石回填土方回填采用人工配合机械施工。填筑土料要符合设计要求,填筑的土方采用隧洞开挖的土料。浆砌石达到设计强度要求后,按水平分层由低处开始逐层填筑,不得顺坡铺填。相邻施工段的作业面要均衡上升。4洞身段施工4.1洞挖石方1、施工程序开挖施工前,首先进行准确的测量定位,画出开挖轮廓线,在此基础上进行炮孔布置。然后,采用YT-28凿岩机准确钻孔。钻孔完成后,使用高压风(水)彻底冲洗炮孔,接着,按爆破设计的参数装药,连接起爆网络。起爆后,进行“混合式”机械通风和散烟。当具备人员和设备进洞作业的条件时,对爆破后的掌子面进行安全检查和清理,创造进入下一开挖工序的条件。2、施工工艺流程钻爆法开挖施工工艺流程框图3...
