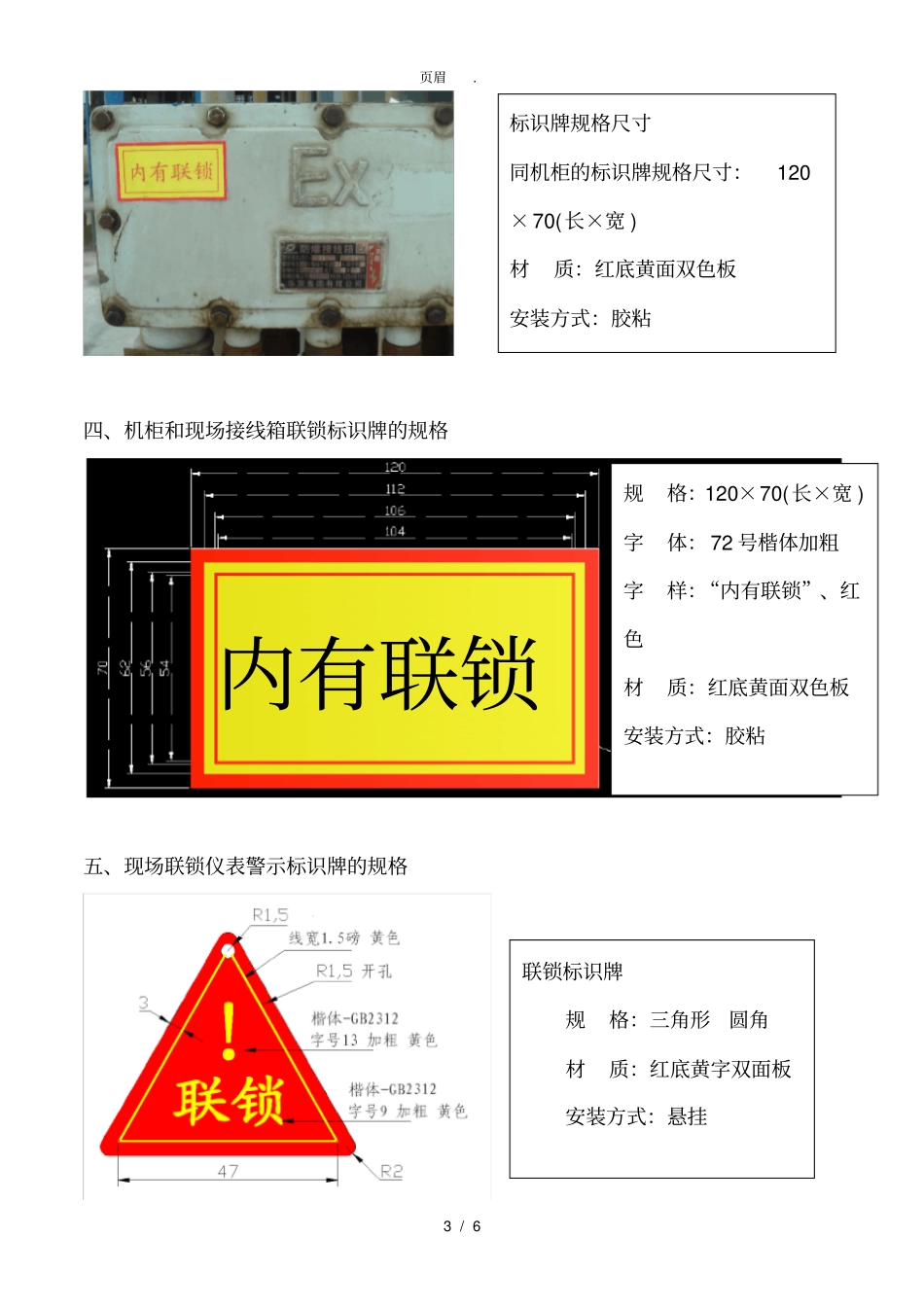

页眉.1/6仪表联锁回路目视化管理标识牌制作及粘贴要求标识要求:清晰、醒目、端正标识总则:1、关于SIS、ESD控制系统,对柜门粘贴联锁警示标识,并对联锁回路的输入、输出信号第一道端子进行标识。2、关于DCS、CCS机组、PLC等控制系统,对联锁回路的输入、输出信号第一道端子进行标识。一、控制室机柜及柜内联锁回路接线端子的联锁警示标识。1、SIS、EDS控制系统机柜的警示标识。因SIS、EDS控制系统的仪表回路多是联锁回路,故只对柜门粘贴联锁警示标识。粘贴要求:在机柜门把手右侧,粘贴黄底红字的联锁警示标识牌,以提醒仪表人员在开车期间检查、处理该机柜问题时应予以重视。联锁警示牌的粘贴如图1-1所示。图1-1标识牌规格:120×70(长×宽)字体:72号楷体加粗字样:“内有联锁”材质:红底黄面双色板安装方式:胶粘2、机柜内仪表联锁信号的联锁警示标识考虑到目前装置均在运行,故机柜内仪表联锁信号的联锁警示标识用红色记号笔(油性的)把端子表面涂红作为联锁警示标识。且不同系统联锁信号的第一道输入、输出端子形式不同,有接线端子、安全栅、继电器三种,故对三种形式页眉.2/6分别标识。对安全栅、继电器的警示标识是对安全栅、继电器上的仪表位号标签底色涂红。图1-2对接线端子进行标识:图1-2图1-3对安全栅进行标识:图1-4对继电器进行标识:图1-3二、现场联锁仪表的警示标识对于现场联锁一次仪表及控制阀,悬挂联锁标识牌,要求悬挂醒目,并保持干净整洁。三、现场接线箱的联锁警示标识。对内有联锁回路的现场接线箱的联锁警示标识采用胶粘的形式,如图2-1所示,粘贴于接线箱的左上角。如图3-1所示。页眉.3/6四、机柜和现场接线箱联锁标识牌的规格五、现场联锁仪表警示标识牌的规格内有联锁联锁标识牌规格:三角形圆角材质:红底黄字双面板安装方式:悬挂标识牌规格尺寸同机柜的标识牌规格尺寸:120×70(长×宽)材质:红底黄面双色板安装方式:胶粘规格:120×70(长×宽)字体:72号楷体加粗字样:“内有联锁”、红色材质:红底黄面双色板安装方式:胶粘页眉.4/6用于现场只有位号牌没有标志牌的联锁仪表,如温度、振动、位移等。六、机柜柜号标识牌原则:1、标识牌上的机柜名称和设计、厂家图纸上的名称一致;2、标识牌包含装置名称、机柜名称、前后三个信息;2、正面标识为:(F),背面标识为:(R)。规格:200×35字体:48号仿宋_GB2312加粗白色,可根据字数调整文字宽度字样:如“连续重整DCS控制柜3(F)”材质:PVC、蓝底白字单面板安装方式:胶粘,距离机柜上边45mm,左右居中实际效果图:页眉.5/6七、现场仪表、控制阀标识牌1、现场仪表、控制阀标识牌2、联锁回路现场仪表、控制阀标识牌装置名称:80万吨/年连续重整仪表位号:FT-1001测量位置:TK-505上部进料流量控制型号:1703-A-A-CE-A-A-DRF量程/行程:0-2000Nm3/h档案号:Y29-174校验日期:装置名称:80万吨/年连续重整仪表位号:FT-1001测量位置:TK-505上部进料流量控制型号:1703-A-A-CE-A-A-DRF量程/行程:0-2000Nm3/h档案号:Y29-174校验日期:联锁规格:54×87字体:宋体小五、宋体五号加粗、楷体四号加粗三种字样:如“装置名称:”为宋体小五;“80万吨/年连续重整”为宋体五号加粗,“联锁”为楷体四号;每个项目之间加直线段隔开;直线段长48mm,距离左右边各3mm;行距14.5磅;“联锁”字样套在1.5磅虚线圈内。材质:铝箔红底黑字安装方式:开孔悬挂,孔直径3mm,孔中心距离上边3.5mm、距离左右边对称规格:54×87字体:宋体小五、宋体五号加粗两种字样:如“装置名称:”为宋体小五;“80万吨/年连续重整”为宋体五号加粗;每个项目之间加直线段隔开;直线段长48mm,距离左右边各3mm;行距14.5磅。材质:铝箔淡蓝底黑字安装方式:开孔悬挂,孔直径3mm,孔中心距离上边3.5mm、距离左右边对称页眉.6/6(注:范文素材和资料部分来自网络,供参考。只是收取少量整理收集费用,请预览后才下载,期待你的好评与关注)
