信号标准站建设标准VIP免费

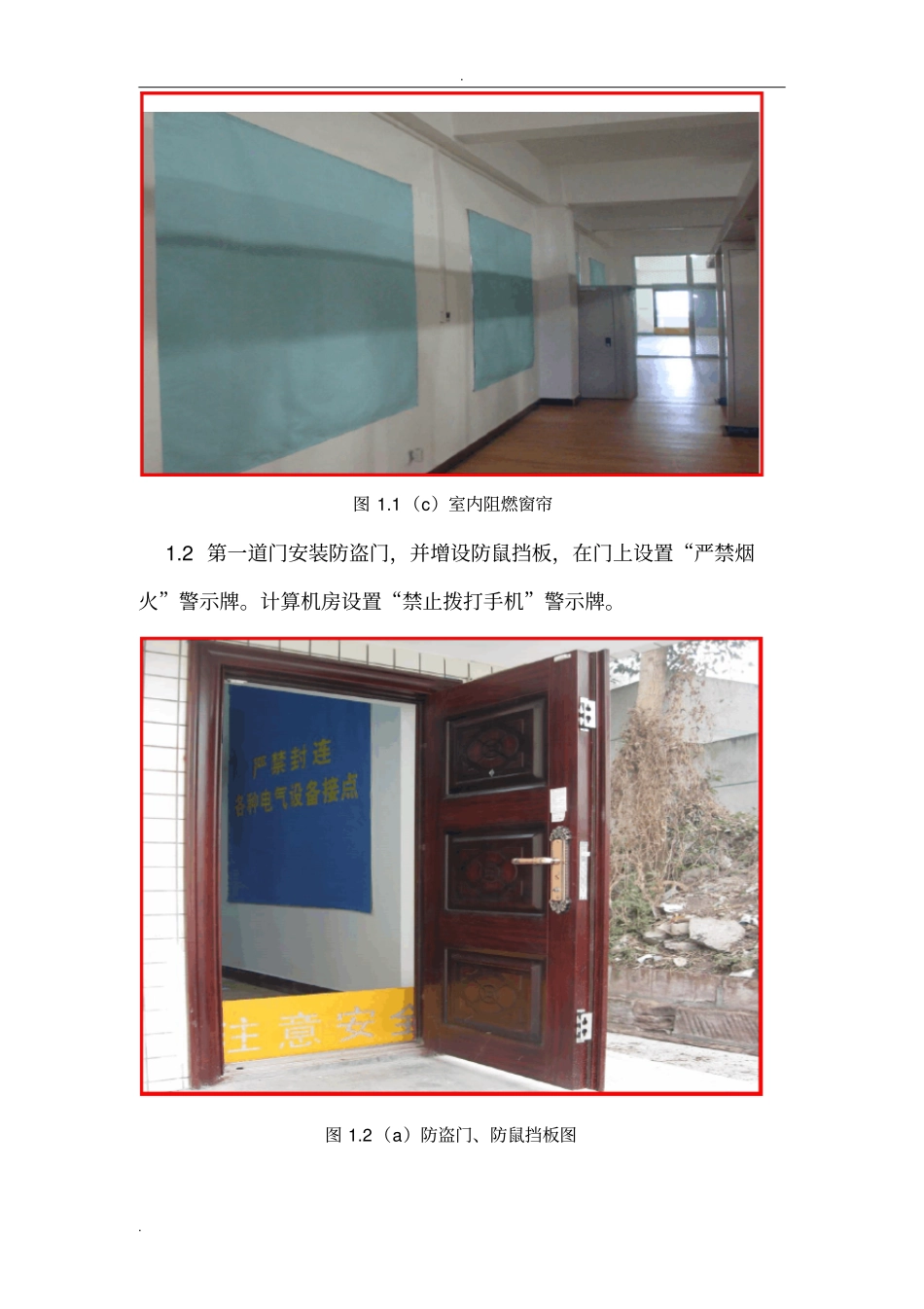

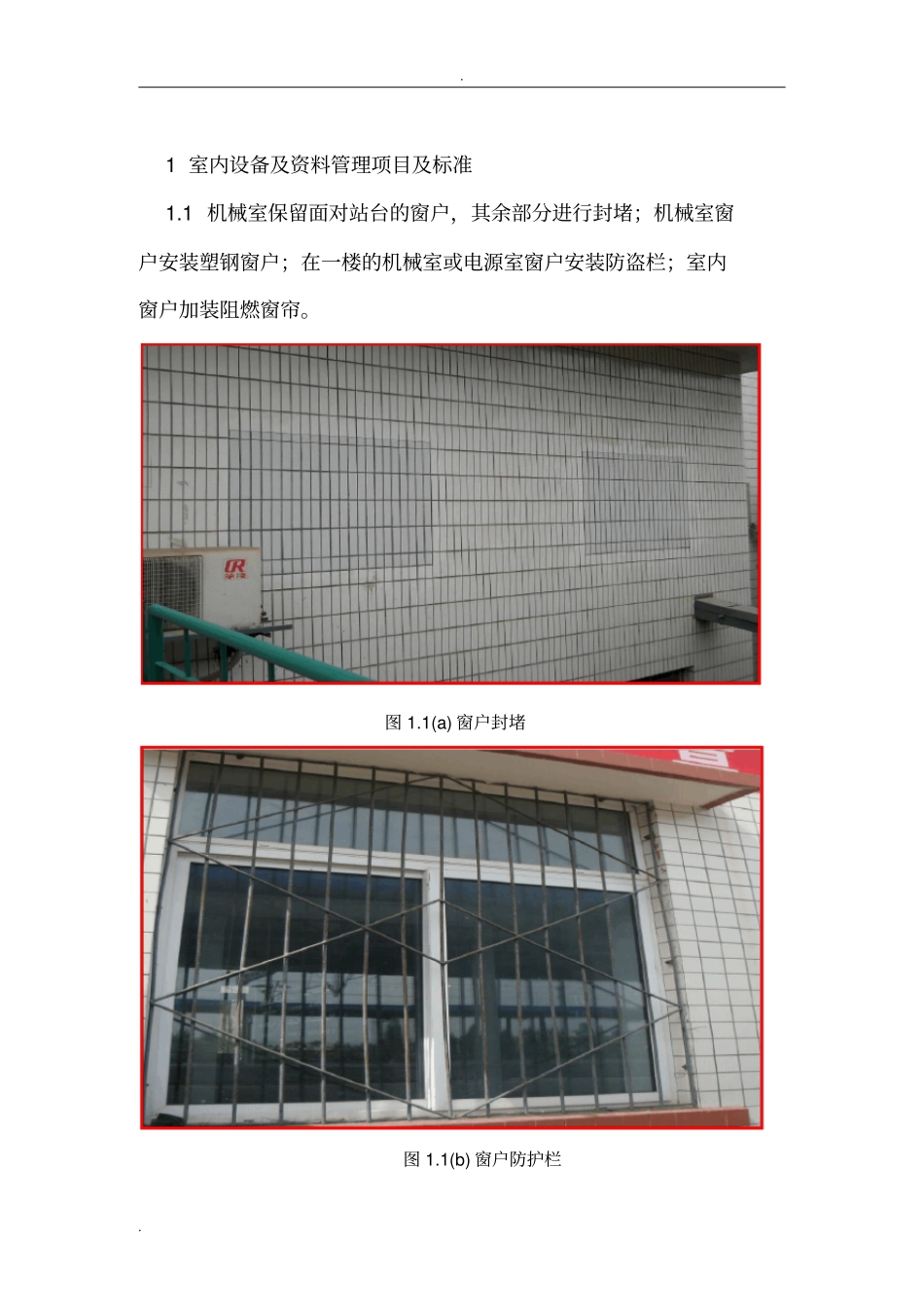

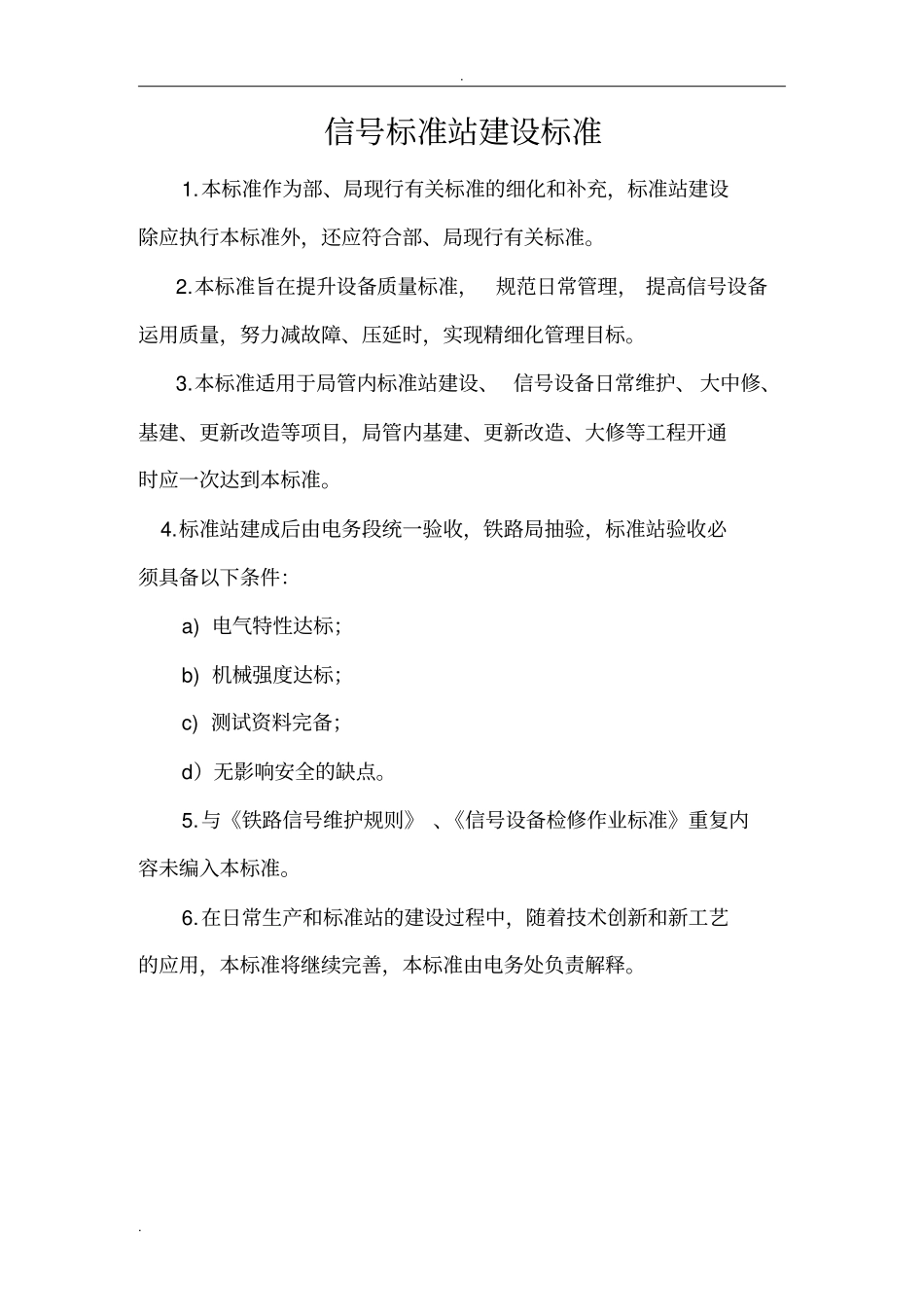

..信号标准站建设标准1.本标准作为部、局现行有关标准的细化和补充，标准站建设除应执行本标准外，还应符合部、局现行有关标准。2.本标准旨在提升设备质量标准，规范日常管理，提高信号设备运用质量，努力减故障、压延时，实现精细化管理目标。3.本标准适用于局管内标准站建设、信号设备日常维护、大中修、基建、更新改造等项目，局管内基建、更新改造、大修等工程开通时应一次达到本标准。4.标准站建成后由电务段统一验收，铁路局抽验，标准站验收必须具备以下条件：a)电气特性达标；b)机械强度达标；c)测试资料完备；d）无影响安全的缺点。5.与《铁路信号维护规则》、《信号设备检修作业标准》重复内容未编入本标准。6.在日常生产和标准站的建设过程中，随着技术创新和新工艺的应用，本标准将继续完善，本标准由电务处负责解释。..1室内设备及资料管理项目及标准1.1机械室保留面对站台的窗户，其余部分进行封堵；机械室窗户安装塑钢窗户；在一楼的机械室或电源室窗户安装防盗栏；室内窗户加装阻燃窗帘。图1.1(a)窗户封堵图1.1(b)窗户防护栏..图1.1（c）室内阻燃窗帘1.2第一道门安装防盗门，并增设防鼠挡板，在门上设置“严禁烟火”警示牌。计算机房设置“禁止拨打手机”警示牌。图1.2（a）防盗门、防鼠挡板图..1.2（b）“严禁烟火”警示牌。1.2（c）计算机机房“禁止拨打手机”警示牌。1.3室内照明采用冷光源照明。..图1.3冷光源照明1.4室内各口、地沟、盖板封堵良好；地沟穿越墙体时，应实施封堵。控制台、电源屏底部采用防火封堵。1.4（a）电缆引入封堵..图1.4（b）分线盘下部封堵图1.4（c）控制台下部封堵1.5机械室照明、空调、插座、电话线，以及各类外露电源线等走行规范、美观。..图1.5外露电源线行走规范1.6机械室内需配齐各种消防用具，建立巡视卡，定期巡视检查。图1.6消防用具1.7机械室内应安装环境监测装置，实时监测室内温湿度、烟雾、..明火，报警功能正常，环境监测各类传感器标示标记齐全。1.8室内空调具有自启动功能或远动功能。1.9组合架、电源屏、配电盘前铺设宽不少于50cm，长与柜（盘）长度相等的黑色绝缘胶垫（安装了防火地板的机械室不铺设）。图1.9绝缘胶垫1.10室内信号设备及器材所有电气螺栓端子采用主备帽防松。采用万可端子的，线头加冷压插针，且每孔只能安装1根线缆。..图1.10（a）分线盘万可端子图1.10（b）冷压插针1.11非工区所在车站G2盘具备远控功能。..图1.11（a）G2盘远控装置图1.11（b）G2盘远控装置..1.12机械室、电源屏室、微机室内所有信号设备及器材应采用雕刻铭牌全部标示。图1.12（a）组合架背面标示图1.12（b）组合架零层标示..图1.12（c）组合架正面标示1.13电源屏模块、电源屏输入输出端子、组合架零层大四柱电源端子、组合架空开应标示其用途。..图1.13（a）组合架空开标识图图1.13（b）零层大四柱端子图..图1.13（c）电源屏空开标识图图1.13（d）电源屏模块标识图..1.14分线盘、防雷分线柜端子标示齐全。电缆挂牌准确、明显、美观，标明电缆长度、去向、使用芯数和备用芯数。备用电缆芯线在每条电缆根部单独盘圈并挂牌。图1.14（a）分线柜下方电缆标示..图1.14（b）分线柜端子标示..图1.14（c）备用电缆芯线单独盘圈1.15组合侧面配线焊接牢固无假焊，焊点丰满，绑扎整齐美观。配线套管编号用专用打印机打印，不得手写。图1.15配线套管编号1.16继电器安装防松压条，空继电器插座安装塑料罩子防护。..图1.16继电器防松及防护罩效果图1.17接口架应配置配线表（，悬挂于对应接口处，内容包括端子位置、用途、来去向等内容。..图1.17（a）接口架配线表图1.17（b）配线表悬挂示意图1.18计算机联锁、TDCS、CTC、列控、计轴设备等室内设备所..预留的网线、电缆，应两端做头并挂牌标记。图1.18网线标示图1.19信号半自动闭塞外线1.19.1控制台或信号机械室至通信机械室的闭塞备用通道电缆(9芯信号电缆)敷设。1.19.2信号半自动闭塞外线备用通道贯通。1.19.3半自动闭塞外线应通过单刀双掷闸刀实现主、备外线路倒换。微机联锁站闸刀设置于分线盘，6502站闸刀设置于控制台内部。1.19.4闭塞外线端子应安装对应的标牌，标牌上应有主备闭塞外线环阻...
