某学校生活区工厂供电设计VIP专享VIP免费

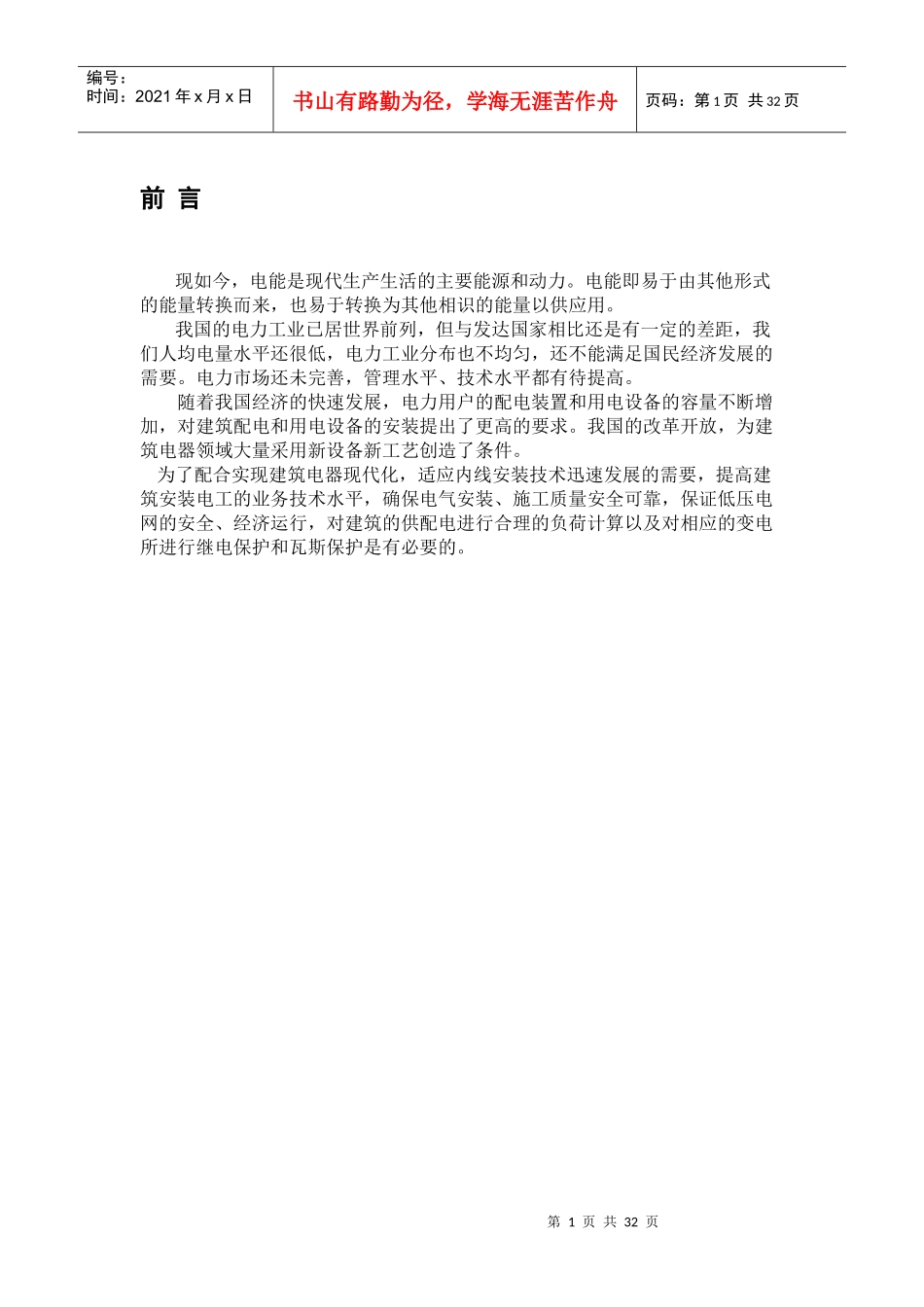

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页前言现如今，电能是现代生产生活的主要能源和动力。电能即易于由其他形式的能量转换而来，也易于转换为其他相识的能量以供应用。我国的电力工业已居世界前列，但与发达国家相比还是有一定的差距，我们人均电量水平还很低，电力工业分布也不均匀，还不能满足国民经济发展的需要。电力市场还未完善，管理水平、技术水平都有待提高。随着我国经济的快速发展，电力用户的配电装置和用电设备的容量不断增加，对建筑配电和用电设备的安装提出了更高的要求。我国的改革开放，为建筑电器领域大量采用新设备新工艺创造了条件。为了配合实现建筑电器现代化，适应内线安装技术迅速发展的需要，提高建筑安装电工的业务技术水平，确保电气安装、施工质量安全可靠，保证低压电网的安全、经济运行，对建筑的供配电进行合理的负荷计算以及对相应的变电所进行继电保护和瓦斯保护是有必要的。第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页第一章负荷计算及无功补偿1.1负荷的分级1.1.1电力负荷的概念电力负荷又称电力负载。它有两种含义：一是指耗用电能的用电设备或用电单位，如说重要负荷、不重要负荷、动力负荷、照明负荷等。另一种是指用电设备或用电单位所耗用的电功率或电流大小，如说轻负荷（轻载）、重负荷（重载）、空负荷（空载）、满负荷（满载）等。电力负荷的具体含义视具体情况而定。1.1.2电力负荷的分级电力负荷分级的意义，在于正确地反映电力负荷对供电可靠性要求的界限，以便恰当地选择适合我国实际水平的供电方式，满足我国四个现代化建设的需要，提高投资的效益。根据对供电可靠性的要求及中断供电造成的损失或影响的程度分为三级：（1）一级负荷①中断供电将造成人身伤亡者。②中断供电将在政治、经济上造成重大损失者，例如重大设备损坏、重大产品报废、重要原料生产的大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。③中断供电将影响有重大政治、经济意义的用电单位的正常工作者，例如重要交通纽约、重要通信纽约、重要宾馆、大型体育场、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。④在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所不允许中断供电的负荷，应视为特别重要的负荷。（2）二级负荷①中断供电将在政治、经济上造成较大损失者，例如主要设备损坏、大量产品报废、连续生产过程被打乱需要长时间才能恢复、重要企业大量减产等。②中断供电将影响重要用电单位的正常工作者，例如交通纽约、通信纽约等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要公共场所次序混乱者。（3）三级负荷不属于一级和二级负荷者。第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页1.1.3各级电力负荷对供电电源的要求（1）一级负荷对供电电源的要求由于一级负荷属于重要负荷，如中断供电造成的后果十分严重，因此要求由两个电源供电，当其中一个电源发生故障时，另一个电源应不致同时受到损坏。一级负荷中特别重要的负荷，除上述两个电源外，还必须增设应急电源。为保证对特别重要负荷的供电，严禁将其它负荷接入应急供电系统。常用的应急电源可使用下列几种电源：1）独立与正常电源的发电机。2）供电网络中独立于正常电源的专门馈电路线。3）蓄电池。4）干电池。（2）二级负荷对供电电源的要求二级负荷，要求由两回路供电，供电变压器也应有两台（这两台不一定在同一变电所）。在其中一回路或一台变压器发生常见故障时，二级负荷应不致中断供电，或中断后能迅速恢复供电。只有当负荷较小或者当地供电条件困难时，二次负荷可由一回路6kv及以上的专用架空线路供电。这是考虑架空线路发生故障时，较之电缆线路发生故障时易于发生且易于检查和修复。当采用电缆线路时，必须采用两根电缆并列供电，每根电缆应能承担全部二级负荷。（3）三级负荷对供电电源的要求由于三级负...
