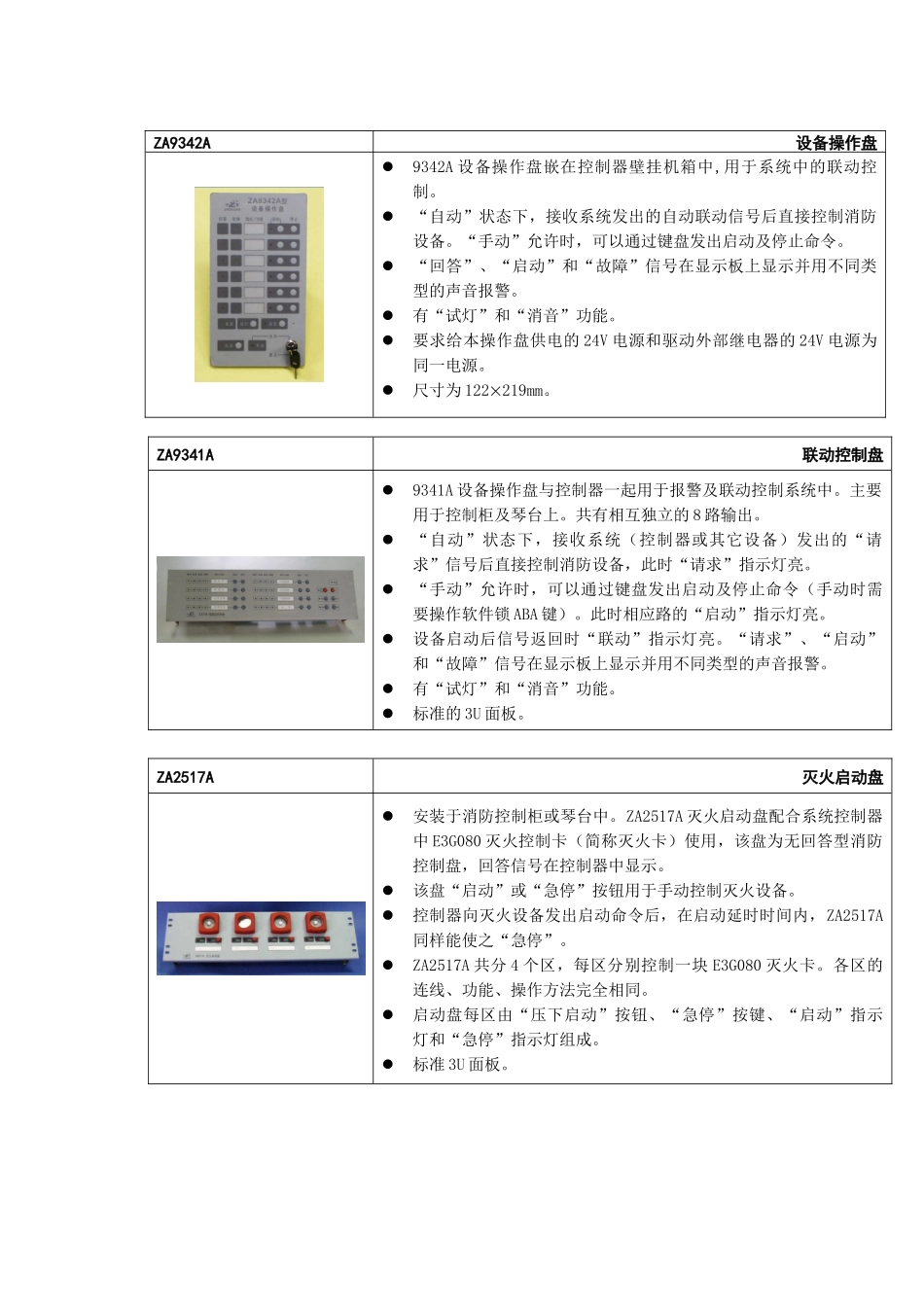

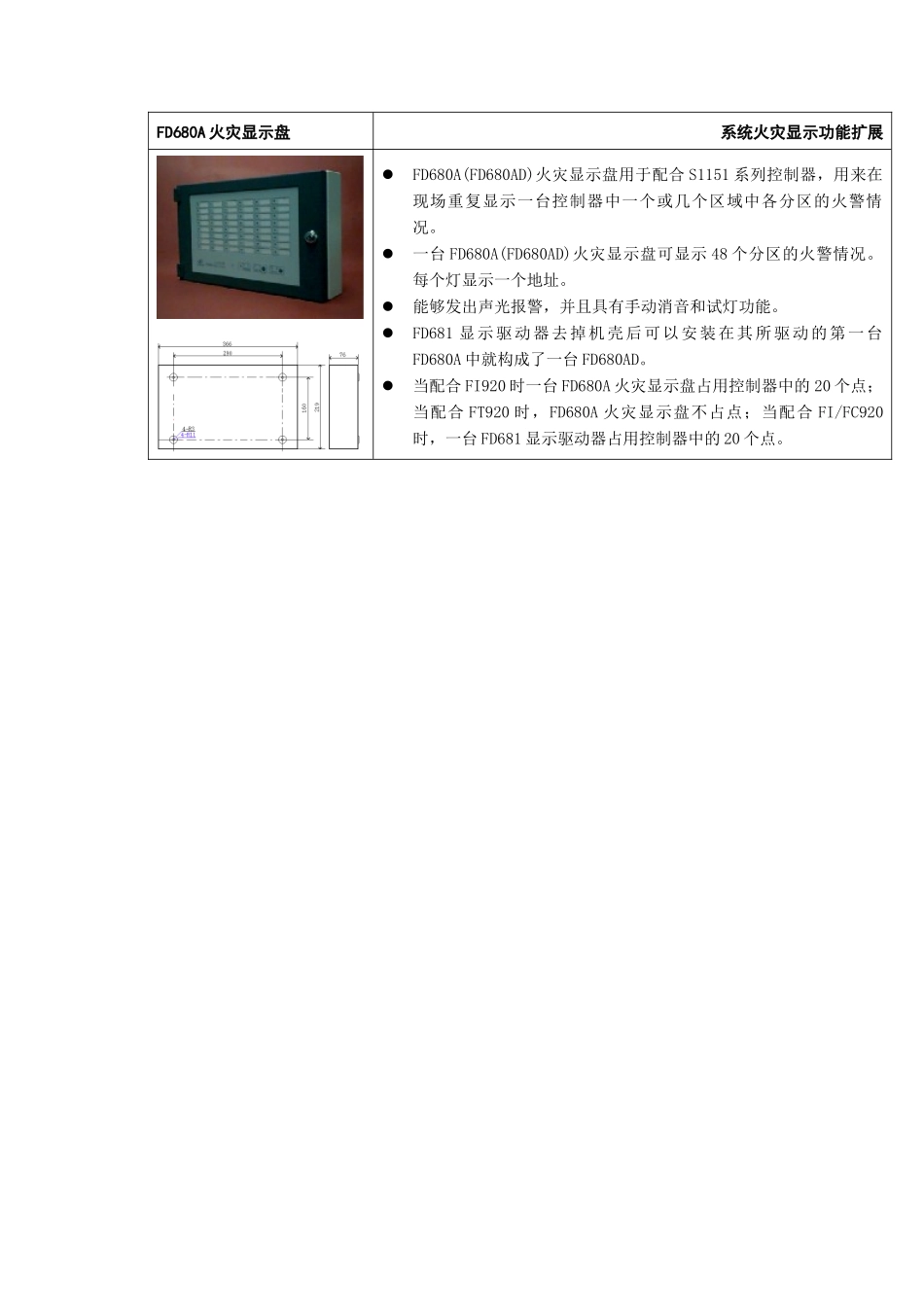

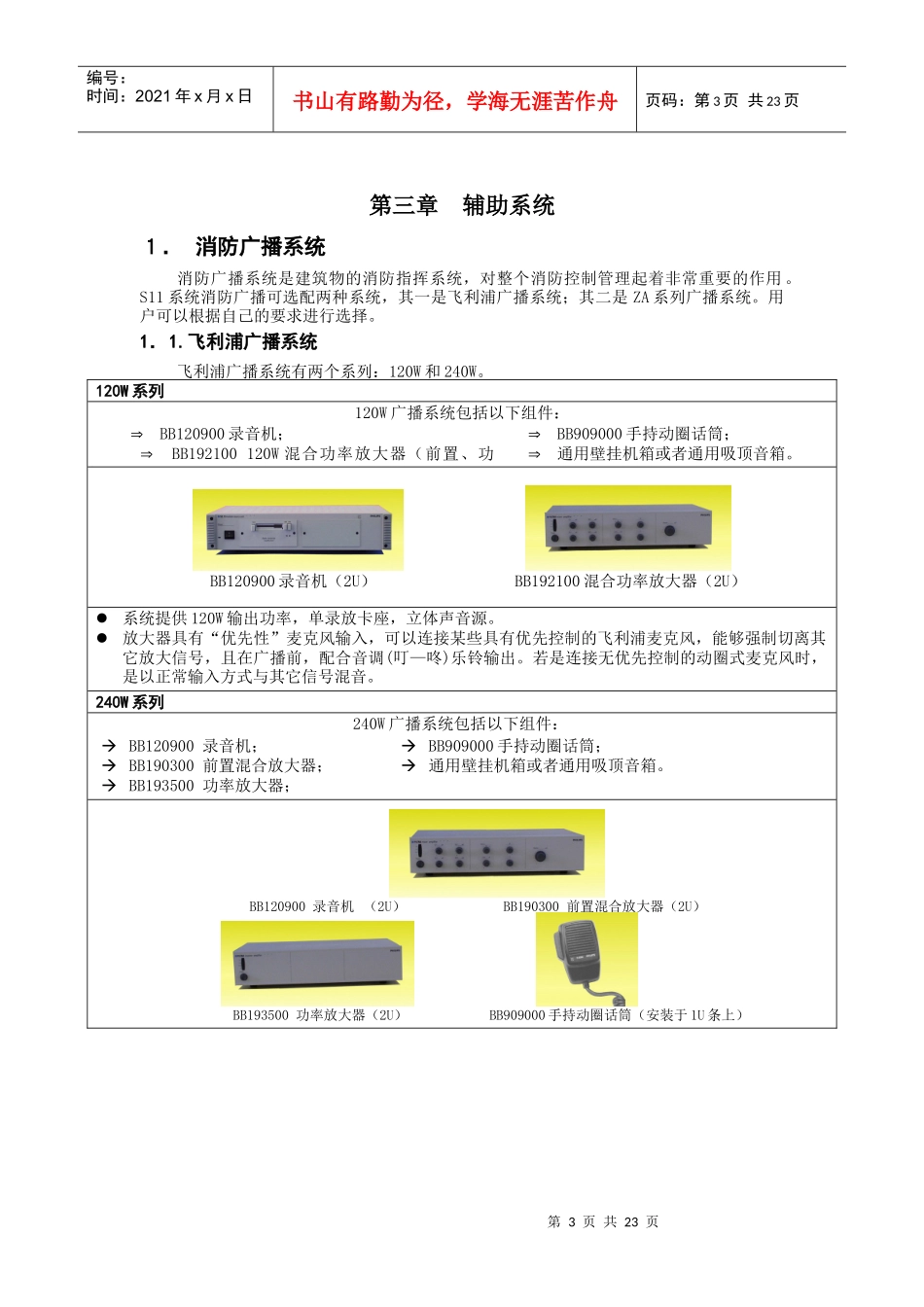

ZA9342A设备操作盘9342A设备操作盘嵌在控制器壁挂机箱中,用于系统中的联动控制。“自动”状态下，接收系统发出的自动联动信号后直接控制消防设备。“手动”允许时，可以通过键盘发出启动及停止命令。“回答”、“启动”和“故障”信号在显示板上显示并用不同类型的声音报警。有“试灯”和“消音”功能。要求给本操作盘供电的24V电源和驱动外部继电器的24V电源为同一电源。尺寸为122219mm。ZA9341A联动控制盘9341A设备操作盘与控制器一起用于报警及联动控制系统中。主要用于控制柜及琴台上。共有相互独立的8路输出。“自动”状态下，接收系统（控制器或其它设备）发出的“请求”信号后直接控制消防设备，此时“请求”指示灯亮。“手动”允许时，可以通过键盘发出启动及停止命令（手动时需要操作软件锁ABA键）。此时相应路的“启动”指示灯亮。设备启动后信号返回时“联动”指示灯亮。“请求”、“启动”和“故障”信号在显示板上显示并用不同类型的声音报警。有“试灯”和“消音”功能。标准的3U面板。ZA2517A灭火启动盘安装于消防控制柜或琴台中。ZA2517A灭火启动盘配合系统控制器中E3G080灭火控制卡（简称灭火卡）使用，该盘为无回答型消防控制盘，回答信号在控制器中显示。该盘“启动”或“急停”按钮用于手动控制灭火设备。控制器向灭火设备发出启动命令后，在启动延时时间内，ZA2517A同样能使之“急停”。ZA2517A共分4个区，每区分别控制一块E3G080灭火卡。各区的连线、功能、操作方法完全相同。启动盘每区由“压下启动”按钮、“急停”按键、“启动”指示灯和“急停”指示灯组成。标准3U面板。FD680A火灾显示盘系统火灾显示功能扩展FD680A(FD680AD)火灾显示盘用于配合S1151系列控制器，用来在现场重复显示一台控制器中一个或几个区域中各分区的火警情况。一台FD680A(FD680AD)火灾显示盘可显示48个分区的火警情况。每个灯显示一个地址。能够发出声光报警，并且具有手动消音和试灯功能。FD681显示驱动器去掉机壳后可以安装在其所驱动的第一台FD680A中就构成了一台FD680AD。当配合FI920时一台FD680A火灾显示盘占用控制器中的20个点；当配合FT920时，FD680A火灾显示盘不占点；当配合FI/FC920时，一台FD681显示驱动器占用控制器中的20个点。第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页第三章辅助系统１．消防广播系统消防广播系统是建筑物的消防指挥系统，对整个消防控制管理起着非常重要的作用。S11系统消防广播可选配两种系统，其一是飞利浦广播系统；其二是ZA系列广播系统。用户可以根据自己的要求进行选择。1．1.飞利浦广播系统飞利浦广播系统有两个系列：120W和240W。120W系列120W广播系统包括以下组件：BB120900录音机；BB192100120W混合功率放大器（前置、功放）；BB909000手持动圈话筒；通用壁挂机箱或者通用吸顶音箱。BB120900录音机（2U）BB192100混合功率放大器（2U）系统提供120W输出功率，单录放卡座，立体声音源。放大器具有“优先性”麦克风输入，可以连接某些具有优先控制的飞利浦麦克风，能够强制切离其它放大信号，且在广播前，配合音调(叮—咚)乐铃输出。若是连接无优先控制的动圈式麦克风时，是以正常输入方式与其它信号混音。240W系列240W广播系统包括以下组件：BB120900录音机；BB190300前置混合放大器；BB193500功率放大器；BB909000手持动圈话筒；通用壁挂机箱或者通用吸顶音箱。BB120900录音机（2U）BB190300前置混合放大器（2U）BB193500功率放大器（2U）BB909000手持动圈话筒（安装于1U条上）第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页系统提供240W输出功率，立体声音源。放大器具有“优先性”麦克风输入，可以连接某些具有优先控制的飞利浦麦克风，能够强制切离其它放大信号，且在广播前，配合音调(叮—咚)乐铃输出。若是连接无优先控制的动圈式麦克风时，是以正常输入方式与其它信号混音。根椐工程需要，可配多个功率放大器，配置更灵活。根据所提供的电源的不同而...
