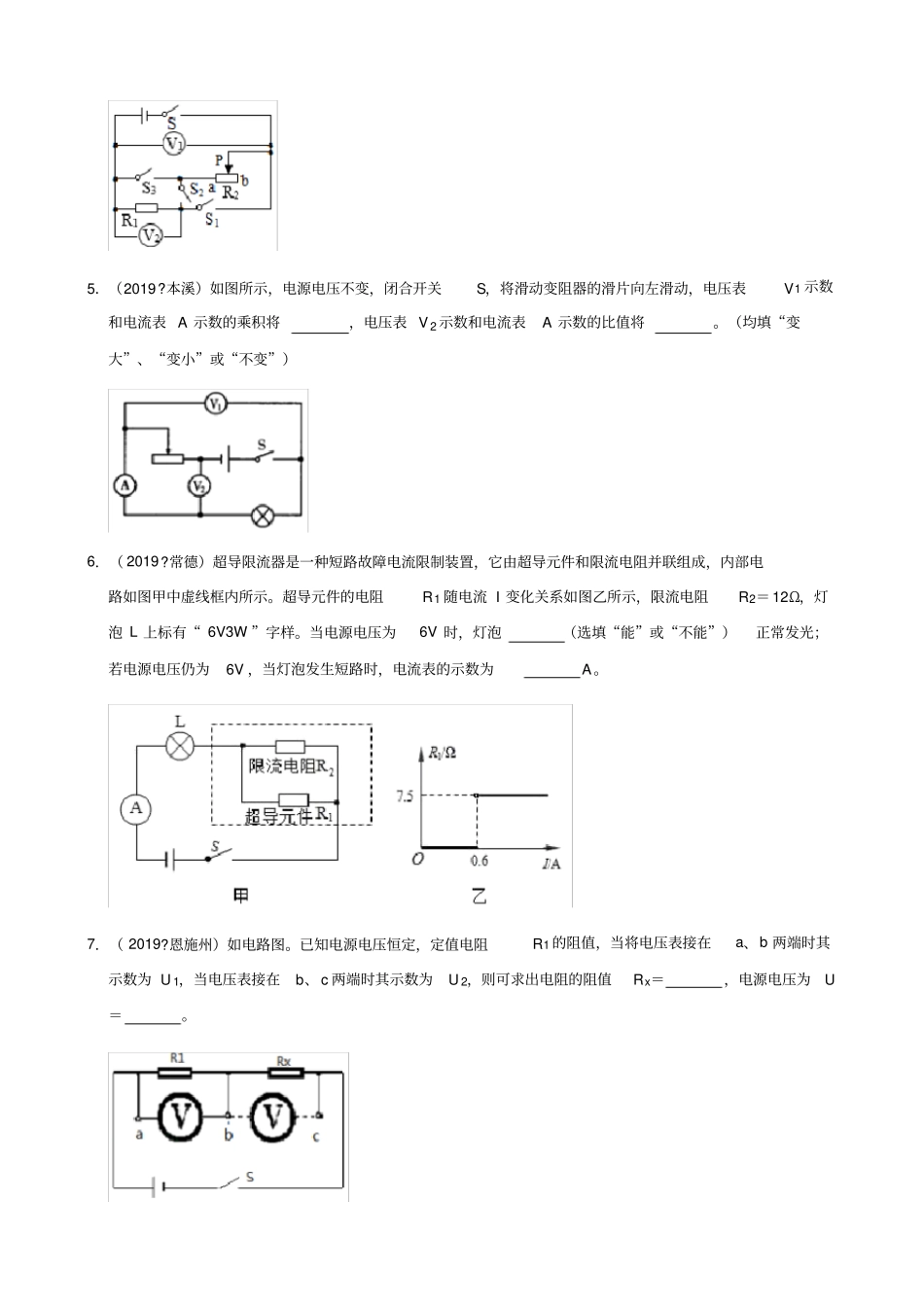

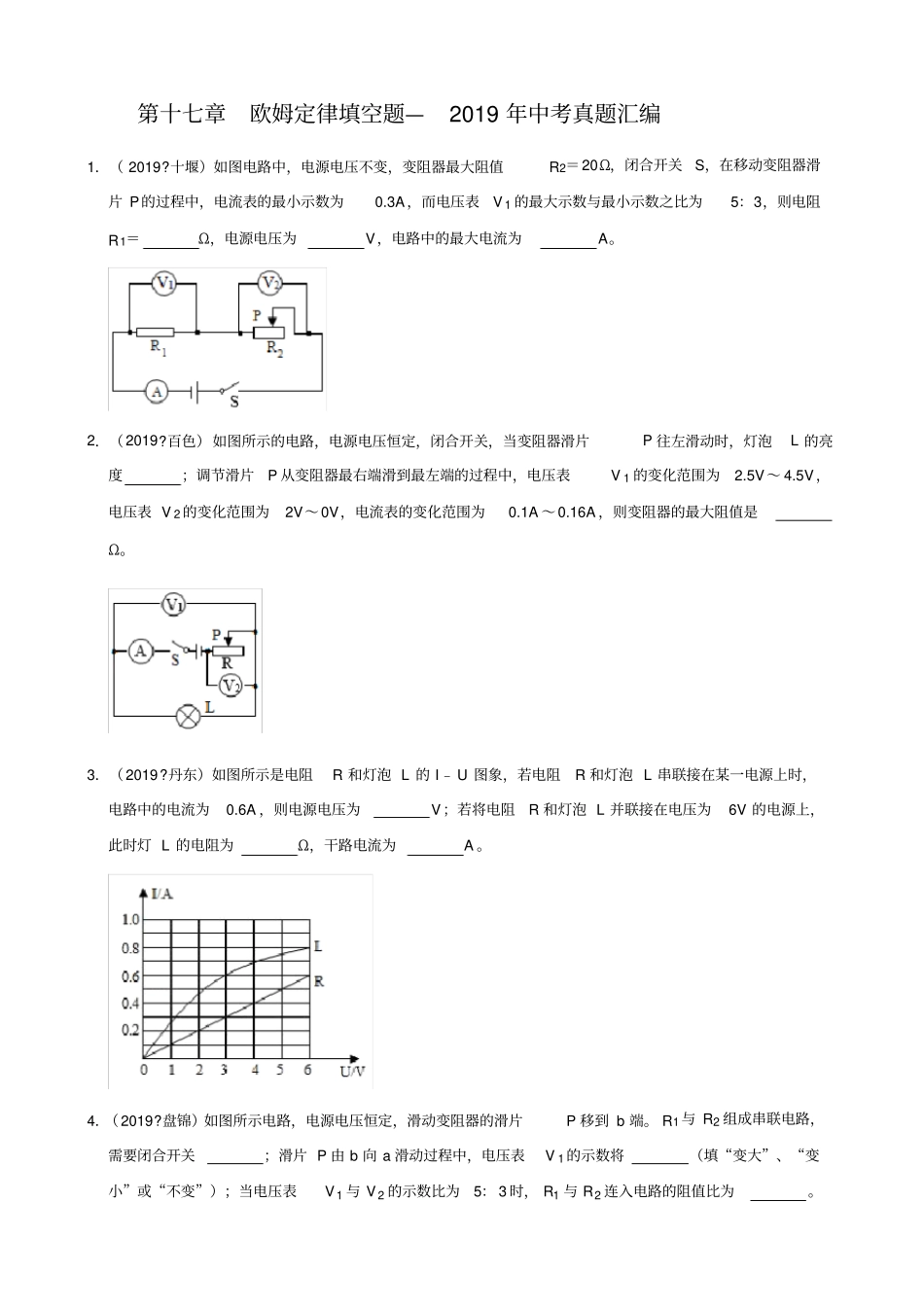

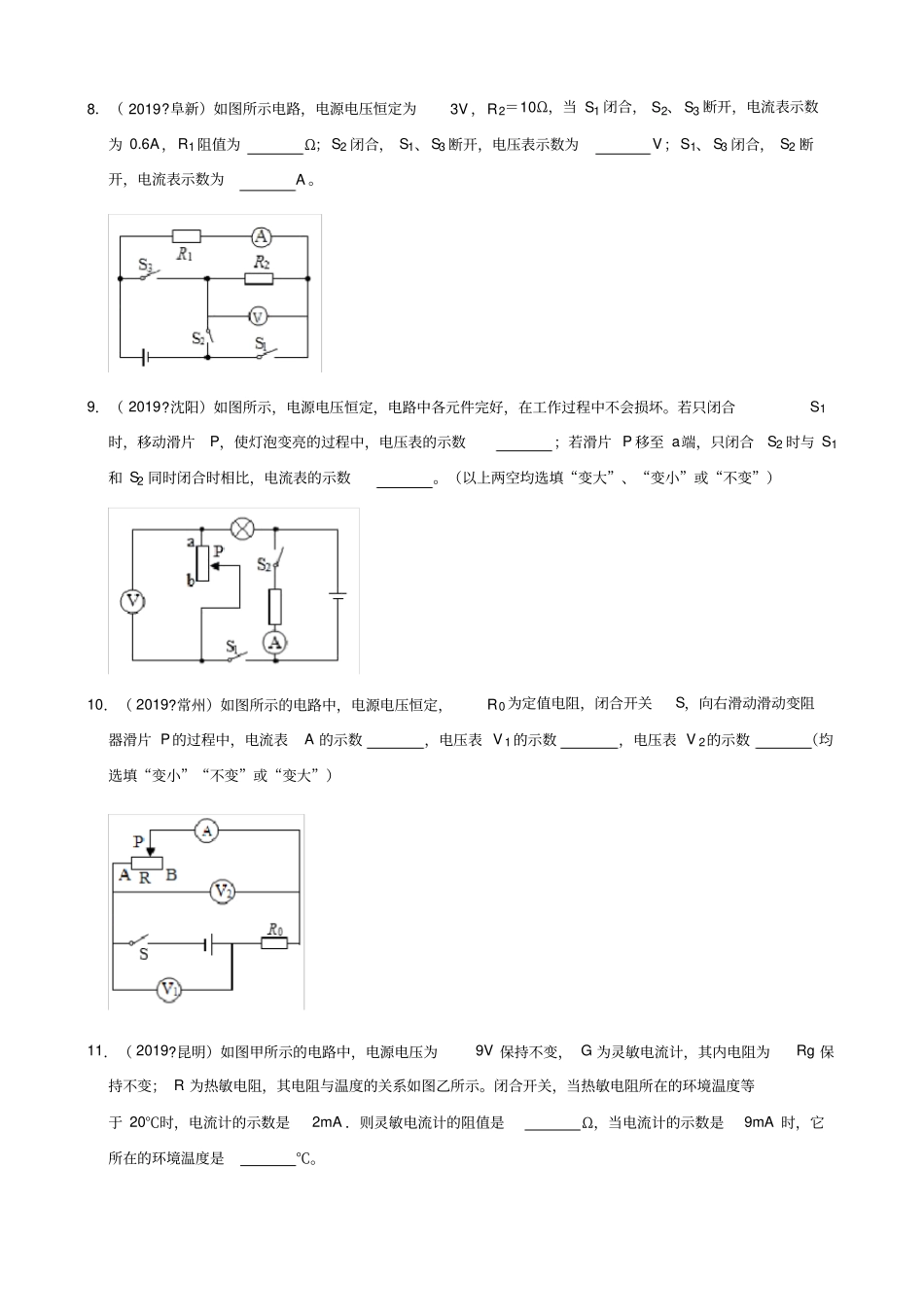

第十七章欧姆定律填空题—2019年中考真题汇编1．（2019?十堰）如图电路中，电源电压不变，变阻器最大阻值R2＝20Ω，闭合开关S，在移动变阻器滑片P的过程中，电流表的最小示数为0.3A，而电压表V1的最大示数与最小示数之比为5：3，则电阻R1＝Ω，电源电压为V，电路中的最大电流为A。2．（2019?百色）如图所示的电路，电源电压恒定，闭合开关，当变阻器滑片P往左滑动时，灯泡L的亮度；调节滑片P从变阻器最右端滑到最左端的过程中，电压表V1的变化范围为2.5V～4.5V，电压表V2的变化范围为2V～0V，电流表的变化范围为0.1A～0.16A，则变阻器的最大阻值是Ω。3．（2019?丹东）如图所示是电阻R和灯泡L的I﹣U图象，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6A，则电源电压为V；若将电阻R和灯泡L并联接在电压为6V的电源上，此时灯L的电阻为Ω，干路电流为A。4．（2019?盘锦）如图所示电路，电源电压恒定，滑动变阻器的滑片P移到b端。R1与R2组成串联电路，需要闭合开关；滑片P由b向a滑动过程中，电压表V1的示数将（填“变大”、“变小”或“不变”）；当电压表V1与V2的示数比为5：3时，R1与R2连入电路的阻值比为。5．（2019?本溪）如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片向左滑动，电压表V1示数和电流表A示数的乘积将，电压表V2示数和电流表A示数的比值将。（均填“变大”、“变小”或“不变”）6．（2019?常德）超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电路如图甲中虚线框内所示。超导元件的电阻R1随电流I变化关系如图乙所示，限流电阻R2＝12Ω，灯泡L上标有“6V3W”字样。当电源电压为6V时，灯泡（选填“能”或“不能”）正常发光；若电源电压仍为6V，当灯泡发生短路时，电流表的示数为A。7．（2019?恩施州）如电路图。已知电源电压恒定，定值电阻R1的阻值，当将电压表接在a、b两端时其示数为U1，当电压表接在b、c两端时其示数为U2，则可求出电阻的阻值Rx＝，电源电压为U＝。8．（2019?阜新）如图所示电路，电源电压恒定为3V，R2＝10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为Ω；S2闭合，S1、S3断开，电压表示数为V；S1、S3闭合，S2断开，电流表示数为A。9．（2019?沈阳）如图所示，电源电压恒定，电路中各元件完好，在工作过程中不会损坏。若只闭合S1时，移动滑片P，使灯泡变亮的过程中，电压表的示数；若滑片P移至a端，只闭合S2时与S1和S2同时闭合时相比，电流表的示数。（以上两空均选填“变大”、“变小”或“不变”）10．（2019?常州）如图所示的电路中，电源电压恒定，R0为定值电阻，闭合开关S，向右滑动滑动变阻器滑片P的过程中，电流表A的示数，电压表V1的示数，电压表V2的示数（均选填“变小”“不变”或“变大”）11．（2019?昆明）如图甲所示的电路中，电源电压为9V保持不变，G为灵敏电流计，其内电阻为Rg保持不变；R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20℃时，电流计的示数是2mA．则灵敏电流计的阻值是Ω，当电流计的示数是9mA时，它所在的环境温度是℃。12．（2019?赤峰）某段金属丝两端电压为6V时，通过的电流为0.3A；当该金属丝两端电压降为4V时，通过它的电流为A；当该金属丝两端电压降为0V时，它的电阻为Ω。13．（2019?大庆）用“伏安法”测量一只小灯泡的电阻。实验数据表实验序号电压U/V电流I/A电阻R/Ω11.000.147.121.700.227.732.50（1）如图所示是实验电路图，图上的圆圈表示电表，其中a是，b是。（2）某实验小组通过改变小灯泡两端的电压，进行了三次测量部分记录见实验数据表。若电压表的示数为2.50V时，电流表的示数如图乙所示，请你填写实验数据表中的两个空格（小数点后位数与已有的物理量位数相同）。14．（2019?齐齐哈尔）如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A1的示数。电压表V与电流表A示数的比值。（均选填“变大”、“变小”或“不变”）15．（2019?绥化）将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R＝Ω．若R两端电压为0，则R＝Ω。16．（2019?郴州）如图所示，电源电压...
