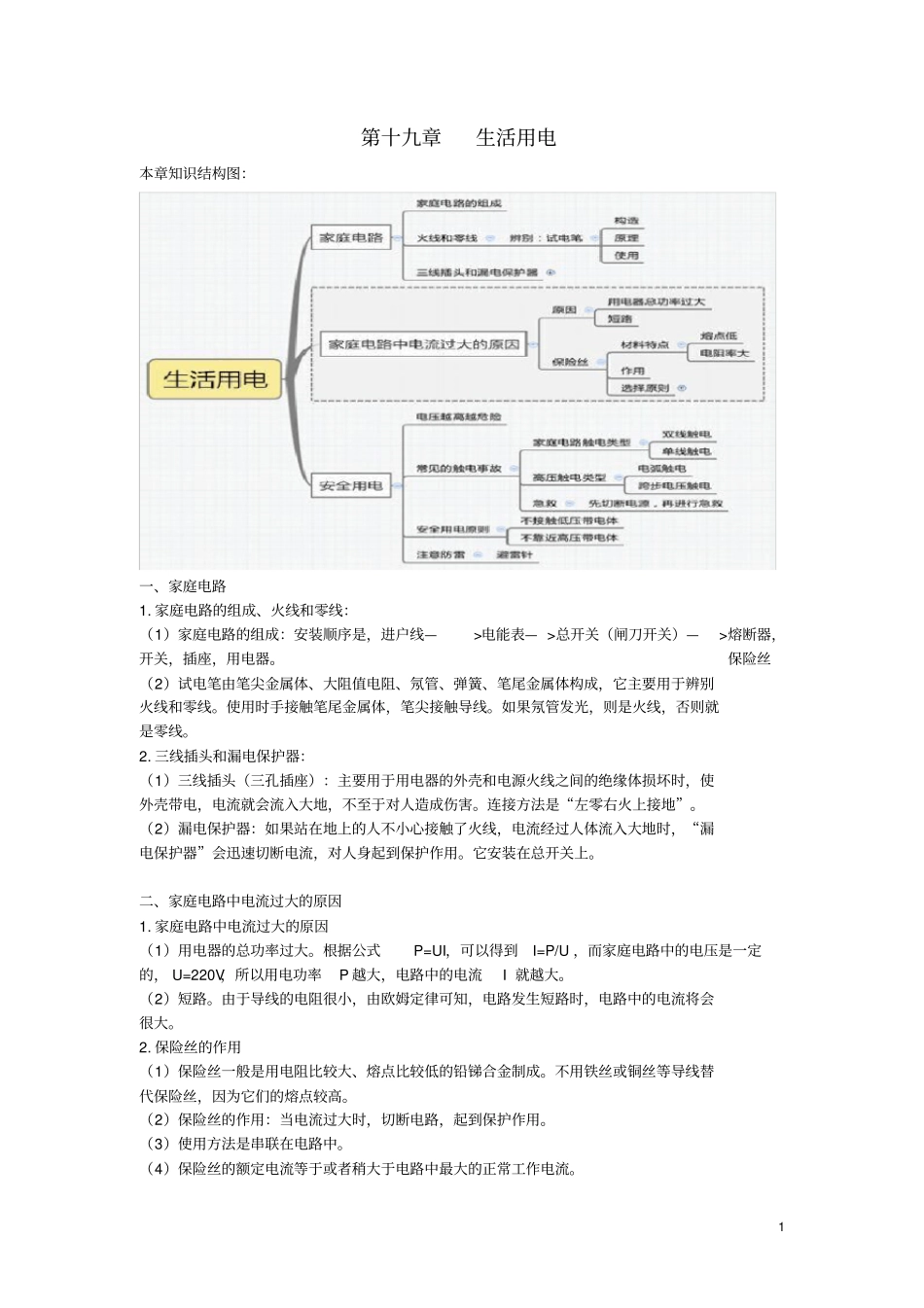

1第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。使用时手接触笔尾金属体，笔尖接触导线。如果氖管发光，则是火线，否则就是零线。2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。连接方法是“左零右火上接地”。（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。它安装在总开关上。二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。（2）短路。由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。（3）使用方法是串联在电路中。（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。2三、安全用电1.人体的安全电压是不高于36V。2.电压越高越危险。3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。（2）高压触电。（3）急救：立即切断电源，然后进行急救。4.注意防雷：雷电是大气中一种剧烈的放电现象。防雷装置：避雷针。第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。（2）具有磁性的物体叫做磁体。（3）磁极：磁体上磁性最强的部分。北极（N），南极（S）。同极相斥，异极相吸。（4）磁化：物体在磁体或电流作用下获得磁性的现象。2.磁体与带电体的异同：（1）带电体：能吸引轻小物体，有正、负电荷之分，同种电荷相互排斥，异种电荷相互吸引，电荷能单独存在。（2）磁体：吸引磁性物质，有南、北极之分，但磁极不能单独存在。同名磁极相互排斥，异名磁极相互吸引。3.磁场（1）磁场：磁体周围存在的一种物质，叫做磁场。对放入其中的铁、钴、镍等物体有力的作用。方向：放在某点的小磁针静止时N极指向。（2）磁感线：不是客观存在的，只是为了描述磁场而引入的。磁感线不是磁场。（3）磁感线的分布特点：a.在磁体外部，从N极出发，回到S极；b.磁体周围的磁感线的分布都是立体的，而不是平面的；c.磁体两极处磁感线最密，表示两极处磁场最强，中间弱；d.空间中的任何两条磁感线绝对不会相交。4.地磁场：3（1）概念：地球本身是一个巨大的磁体，它周围存在着磁场——地磁场。（2）地磁场的分布特点：地磁场的形状跟条形磁体的磁场相似，地磁的北极在地理的南极附近（稍有偏离），地磁的南极在地理的北极附近（稍有偏离），但是地理的两极和地磁的两极并不重合。（3）指南针工作原理：由于受到地磁场的作用，小磁针静止时南极总是指向南方（地磁北极），北极总是指向北方（地磁南极）。二、电生磁1.电流的磁场：（1）奥斯特实验：1820年，丹麦物理学家奥斯特通过实验证实了通电导体和磁体一样，周围存在磁场，从而揭示了电和磁之间的联系。（2）电流的磁场方向跟电流的方向有关。电流方向改变，则磁场方向改变。（3）电流的磁效应：任何导体中有电流通过时，其周围空间均会产生磁场，这种现象叫做电流的磁效应。2.通电螺线管的磁场和安培定则（1）通电螺线管的磁场：通过螺线管周围存在着磁场，通电螺线管的磁感线方向在螺线管外部是从N极到S极，在螺线管内部是从S极到N极，构成闭合曲线。（2）安培定则：用右手握住螺线管，让四指弯曲的方向跟螺线管中电流的方向一致，则大拇指所指的那端就是通电螺线管的N极。应用：a.由安培定则可知，知道了螺线管中电流的方向，可以判断通电螺线管两端的极性；b.由通...
