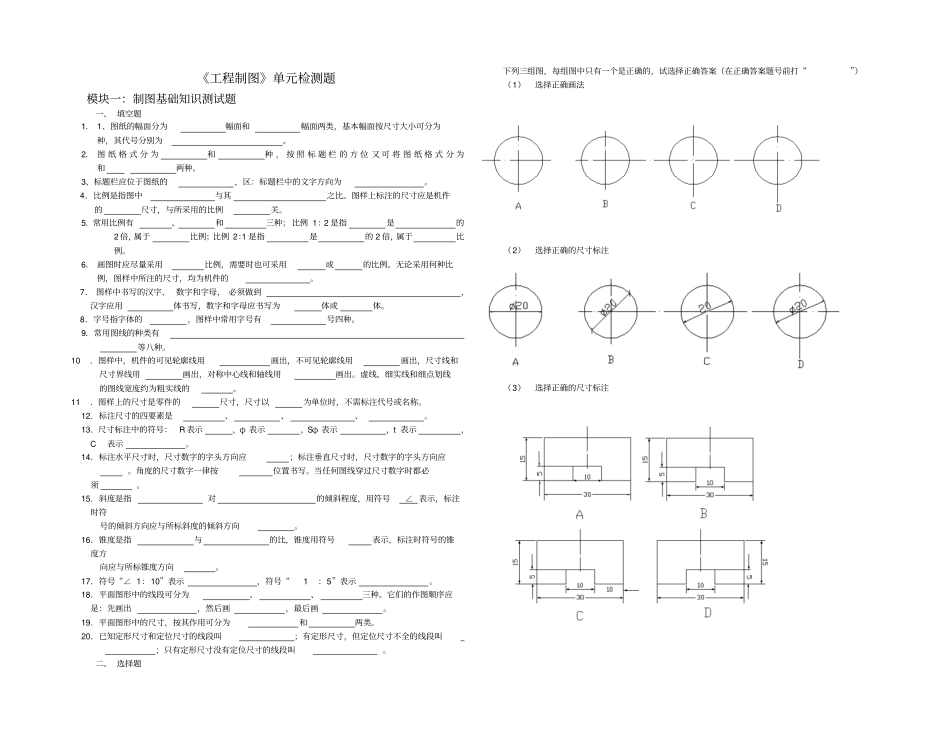

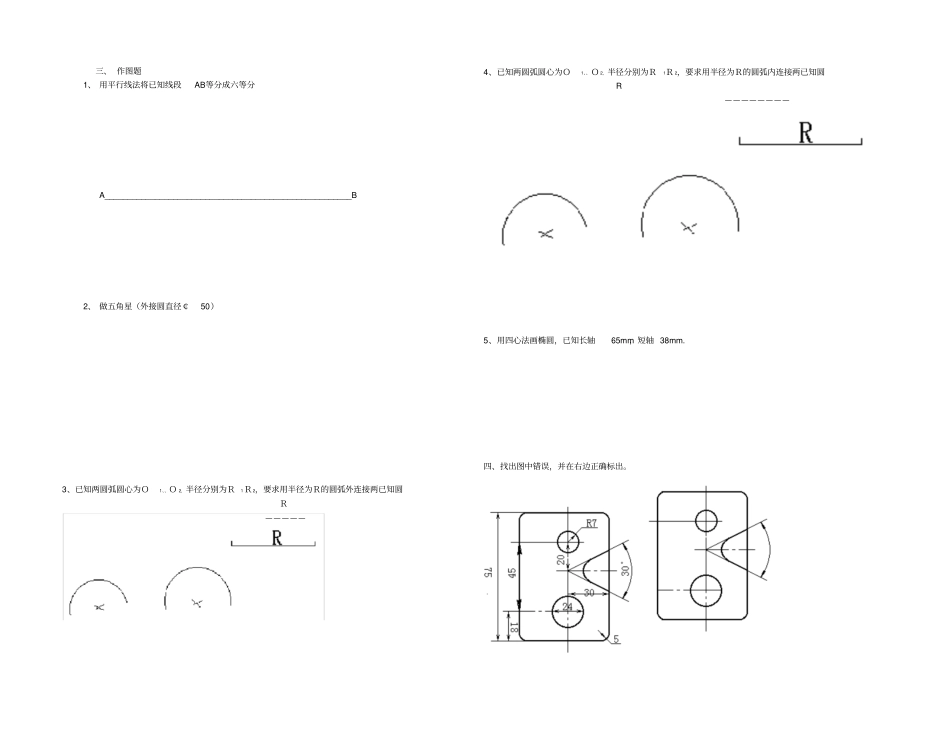

《工程制图》单元检测题模块一：制图基础知识测试题一、填空题1．1、图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为。2．图纸格式分为和种，按照标题栏的方位又可将图纸格式分为和两种。3、标题栏应位于图纸的，区：标题栏中的文字方向为。4．比例是指图中与其之比。图样上标注的尺寸应是机件的尺寸，与所采用的比例关。5．常用比例有、和三种；比例1：2是指是的2倍，属于比例；比例2：1是指是的2倍，属于比例。6．画图时应尽量采用比例，需要时也可采用或的比例。无论采用何种比例，图样中所注的尺寸，均为机件的。7．图样中书写的汉字、数字和字母，必须做到，汉字应用体书写，数字和字母应书写为体或体。8．字号指字体的，图样中常用字号有号四种。9．常用图线的种类有等八种。10．图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。虚线、细实线和细点划线的图线宽度约为粗实线的。11．图样上的尺寸是零件的尺寸，尺寸以为单位时，不需标注代号或名称。12．标注尺寸的四要素是、、、。13．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示，C表示。14．标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。角度的尺寸数字一律按位置书写。当任何图线穿过尺寸数字时都必须。15．斜度是指对的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向。16．锥度是指与的比，锥度用符号表示，标注时符号的锥度方向应与所标锥度方向。17．符号“∠1：10”表示，符号“1：5”表示。18．平面图形中的线段可分为、、三种。它们的作图顺序应是：先画出，然后画，最后画。19．平面图形中的尺寸，按其作用可分为和两类。20．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫。二、选择题下列三组图，每组图中只有一个是正确的，试选择正确答案（在正确答案题号前打“”）（1）选择正确画法（2）选择正确的尺寸标注（3）选择正确的尺寸标注三、作图题1、用平行线法将已知线段AB等分成六等分A______________________________________________________B2、做五角星（外接圆直径￠50）3、已知两圆弧圆心为Ｏ1、、Ｏ2，半径分别为Ｒ1Ｒ2，要求用半径为Ｒ的圆弧外连接两已知圆Ｒ—————4、已知两圆弧圆心为Ｏ1、、Ｏ2，半径分别为Ｒ1Ｒ2，要求用半径为Ｒ的圆弧内连接两已知圆R————————5、用四心法画椭圆，已知长轴65mm，短轴38mm.四、找出图中错误，并在右边正确标出。五、按1:1比例抄画下图，要求作图精确、切点明显，保留作图全过程，不必标注尺寸。模块二：投影理论测试题一、选择题1、投影法分为投影法和投影法两大类，我们绘图时使用的是投影法中的投影法。2当投射线互相，并与投影面时，物体在投影面上的投影叫。按正投影原理画出的图形叫。3、一个投影能确定物体的形状，通常在工程上多采用。4、一个点在空间的位置有以下三种：、、。5、当直线（或平面）平行于投影面时，其投影，这种性质叫性；当直线（或平面），其投影垂直于投影面时，这种性质叫性；当直线（或平面）倾斜于投影面时，其投影，这种性质叫性6、直线按其对投影面的相对位置不同，可分为、和三种。7、平面按其对投影面的相对位置不同，可分为、和三种。8、与一个投影面垂直的直线，一定与其他两个投影面，这样的直线称为投影面的线，具体又可分为、、。9、与一个投影面平行，而与其他两个投影面倾斜的直线，称为投影面的线，具体又可分为、、。10、与一个投影面垂直，而与其他两个投影面的平面，称为投影面的面，具体又可分为、、。11、与一个投影面平行，一定与其他两个投影面，这样的平面称为投影面的面，具体又可分为、、。12、空间两直线的相对位置有、、三种。13、两直线平行，其三面投影一定；两直线相交，其三面投影必然，并且交点，既不平行又不相交的两直线，一定。14、轴测投影根据投影方向与投影面的角度不同，分为和两大类。15、根据三个轴测伸缩系数的不同，最常用的轴测图为和。二、作图题1、根据表中列出的数...
