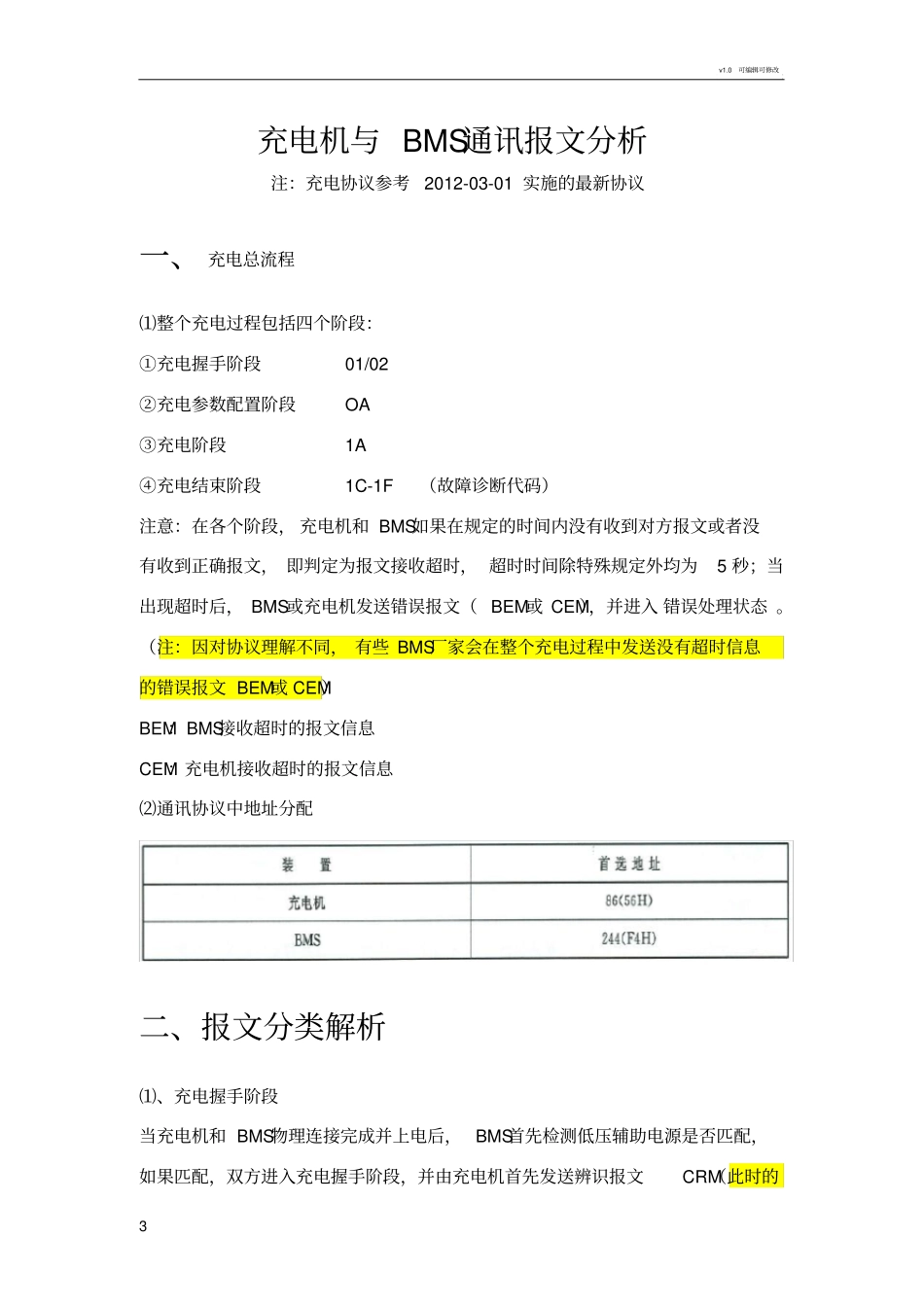

v1.0可编辑可修改1充电机与BMS通讯报文分析说明v1.0可编辑可修改2目录一、充电总流程.......................................................................................................................3二、报文分类解析...................................................................................................................3v1.0可编辑可修改3充电机与BMS通讯报文分析注：充电协议参考2012-03-01实施的最新协议一、充电总流程⑴整个充电过程包括四个阶段：①充电握手阶段01/02②充电参数配置阶段OA③充电阶段1A④充电结束阶段1C-1F（故障诊断代码）注意：在各个阶段，充电机和BMS如果在规定的时间内没有收到对方报文或者没有收到正确报文，即判定为报文接收超时，超时时间除特殊规定外均为5秒；当出现超时后，BMS或充电机发送错误报文（BEM或CEM），并进入错误处理状态。（注：因对协议理解不同，有些BMS厂家会在整个充电过程中发送没有超时信息的错误报文BEM或CEM）BEM：BMS接收超时的报文信息CEM：充电机接收超时的报文信息⑵通讯协议中地址分配二、报文分类解析⑴、充电握手阶段当充电机和BMS物理连接完成并上电后，BMS首先检测低压辅助电源是否匹配，如果匹配，双方进入充电握手阶段，并由充电机首先发送辨识报文CRM（此时的v1.0可编辑可修改4CRM辨识结果为不能辨识0x00），当BMS收到充电机发送的CRM后，发送BMS和车辆辨识报文BRM。充电机在收到BMS和车辆辨识报文BRM后，再发送辨识报文CRM（此时的CRM辨识结果为能辨识0xAA）。至此充电握手阶段完成。①CRM报文包含内容：v1.0可编辑可修改5截包工具中显示此报文内容为：0x1801F4560000000000000000分析此报文内容：Ox1801F456为此报文ID，“18”为包含报文优先级（3个位）、保留位（1个位）和数据页（1个位）。“01”为此报文PGN（参数组编号）或者PF。“F4”表示此报文发送的目的地址为BMS。“56”为发送此报文的源地址为充电机。（注：查看报文时，只要看报文ID最后的两个数据：“56”则表示此报文为充电机发送出来的；“F4”则表示此报文为BMS发送出来的）0000000000000000为此报文的数据，最前面一个字节“00”表示CRM里面的辨识结果（0x00,BMS不能辨识；0xAA,BMS能辨识）。第二个字节“00”表示CRM里面的充电机编号。后面的六个字节“000000000000”表示CRM里面的充电机所在区域编码。②BRM报文包含内容：因为此报文超过8个字节，所以发送的时候会按照J1939协议发送数据。在发送v1.0可编辑可修改6大于8个字节的数据之前，无论是充电机或者BMS会先发送一个连接请求的报文，截包工具中显示：0x1CEC56F410290006FF000200分析此报文内容：0x1CEC56F4为此报文ID,“1C”为包含报文优先级（3个位）、保留位（1个位）和数据页（1个位）。“EC”为此报文的功能说明（EC为数据大于8字节的报文连接请求，EB为长度大于8字节的报文数据内容传输）。“56”表示此报文发送的目的地址为充电机。“F4”表发送此报文的源地址为BMS。（此报文说明BMS想要发送数据长度大于8字节的报文，首先希望与充电机建立长包的发送连接，之后BMS开始传输数据）。10290006FF000200为此报文的内容，“10”表示功能码16请求发送，说明此报文想要与充电机建立连接。“2900”用两个字节表示BMS将要发送的数据数量为0x0029=41个字节数据。“06”表示要发送此报文中的41个数据一共要发送6个包才足以容纳41个字节的数据。“FF”为保留内容。“000200”表示此报文BRM对应的PGN（查看报文时可通过此数据内容找出，现在要建立连接请求的报文为协议中对应的哪个报文-即将发送的报文类型）。充电机接收到BMS发送的请求发送报文后，会发送一个功能码为17的准备发送报文，通知BMS可以发送长包了。截包工具中显示：0x1CECF456110601FFFF000200分析此报文内容：0x1CECF456为此报文ID,“1C”为包含报文优先级（3个位）、保留位（1个位）和数据页（1个位）。“EC”为此报文的功能说明（EC为数据大于8字节的报文连接请求，EB为长度大于8字节的报文数据内容传输）。“56”为发送此报文的源地址为充电机。“F4”表示此报文发送的目的地址为BMS。110...
