10KV1000KW2300KW高压变频器技术协议1VIP免费

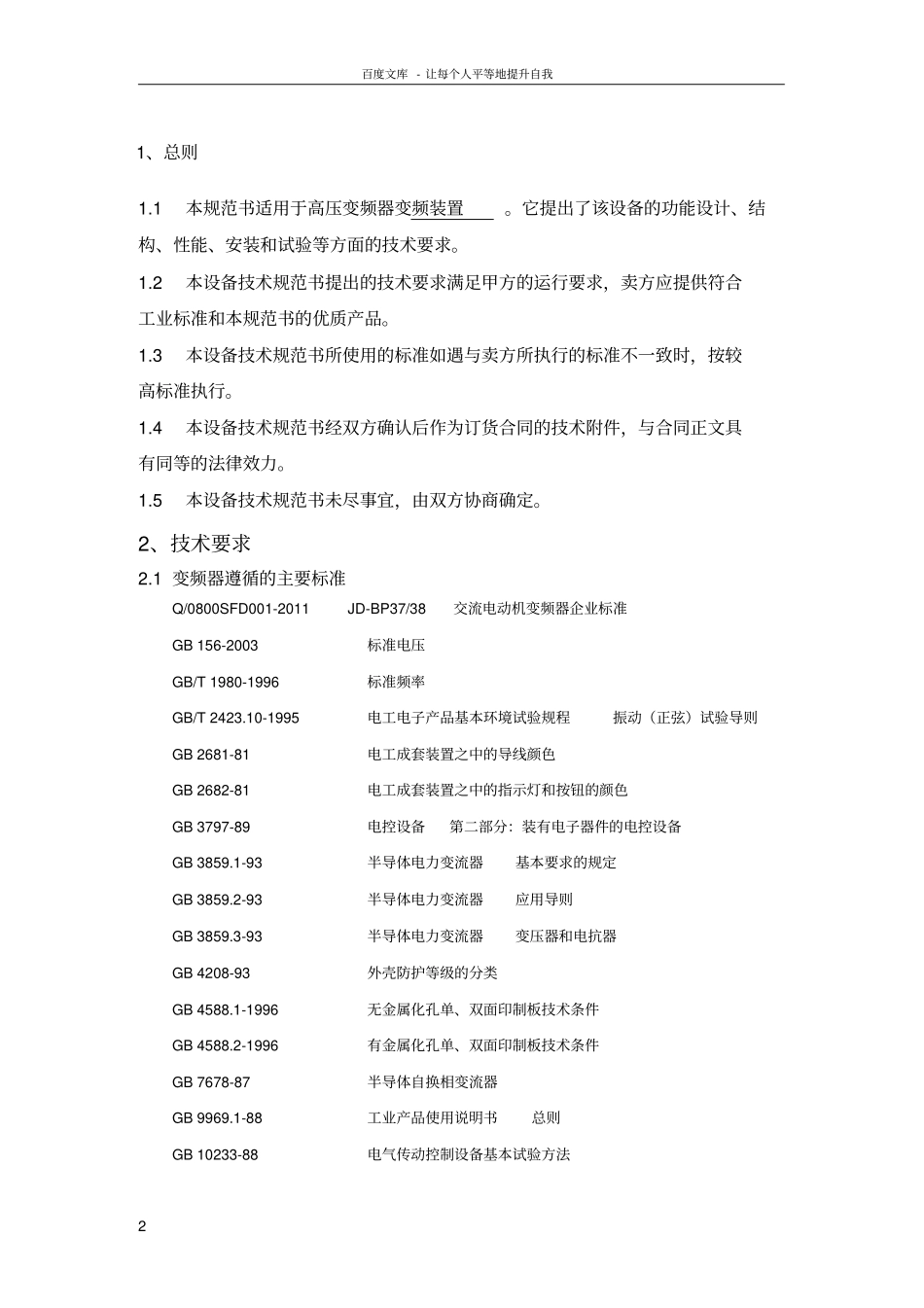

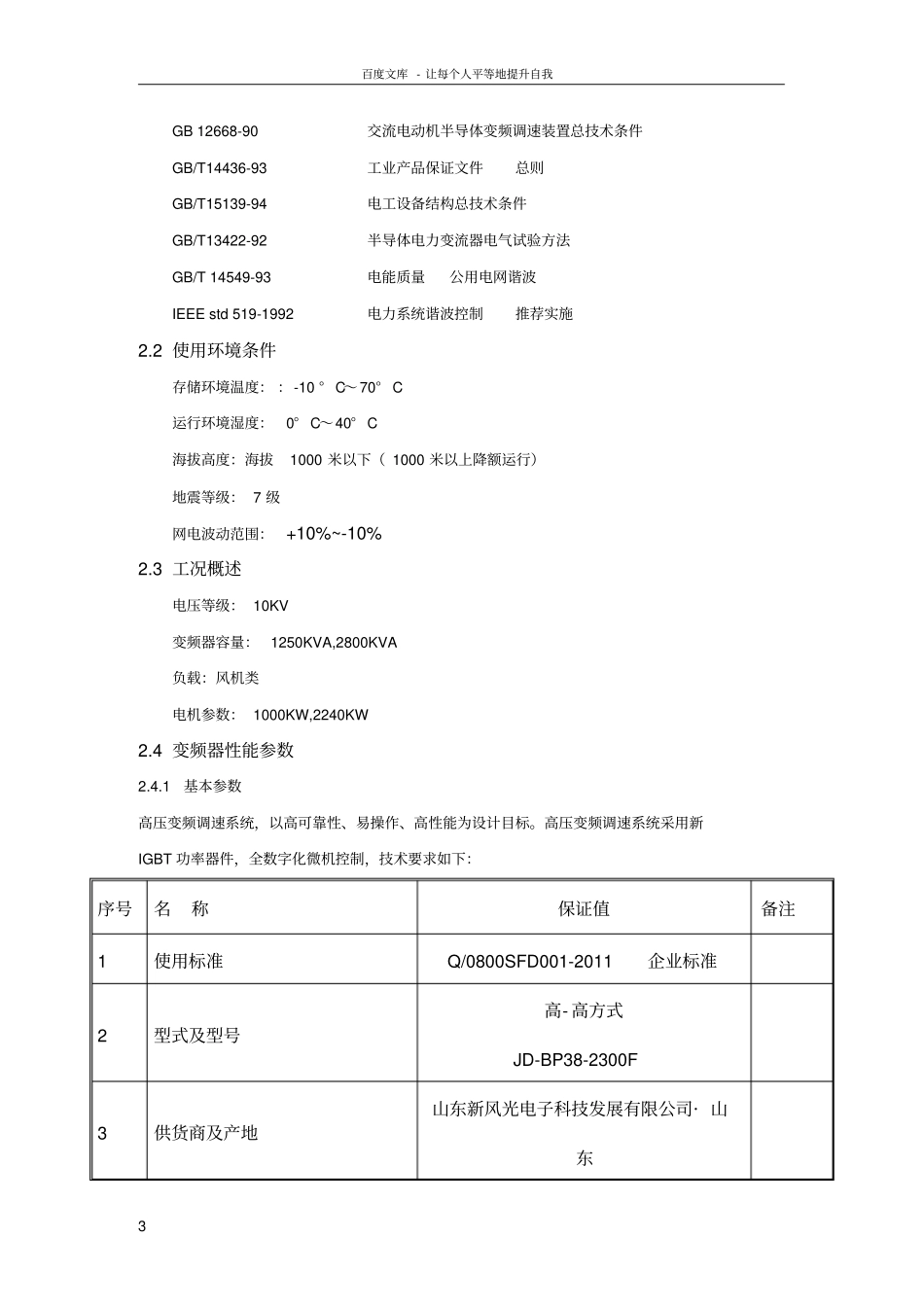

百度文库-让每个人平等地提升自我1高压变频器技术协议甲方：xxx乙方：xxx百度文库-让每个人平等地提升自我21、总则1.1本规范书适用于高压变频器变频装置。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的技术要求满足甲方的运行要求，卖方应提供符合工业标准和本规范书的优质产品。1.3本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.4本设备技术规范书经双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.5本设备技术规范书未尽事宜，由双方协商确定。2、技术要求2.1变频器遵循的主要标准Q/0800SFD001-2011JD-BP37/38交流电动机变频器企业标准GB156-2003标准电压GB/T1980-1996标准频率GB/T2423.10-1995电工电子产品基本环境试验规程振动（正弦）试验导则GB2681-81电工成套装置之中的导线颜色GB2682-81电工成套装置之中的指示灯和按钮的颜色GB3797-89电控设备第二部分：装有电子器件的电控设备GB3859.1-93半导体电力变流器基本要求的规定GB3859.2-93半导体电力变流器应用导则GB3859.3-93半导体电力变流器变压器和电抗器GB4208-93外壳防护等级的分类GB4588.1-1996无金属化孔单、双面印制板技术条件GB4588.2-1996有金属化孔单、双面印制板技术条件GB7678-87半导体自换相变流器GB9969.1-88工业产品使用说明书总则GB10233-88电气传动控制设备基本试验方法百度文库-让每个人平等地提升自我3GB12668-90交流电动机半导体变频调速装置总技术条件GB/T14436-93工业产品保证文件总则GB/T15139-94电工设备结构总技术条件GB/T13422-92半导体电力变流器电气试验方法GB/T14549-93电能质量公用电网谐波IEEEstd519-1992电力系统谐波控制推荐实施2.2使用环境条件存储环境温度：：-10°C～70°C运行环境湿度：0°C～40°C海拔高度：海拔1000米以下（1000米以上降额运行）地震等级：7级网电波动范围：+10%~-10%2.3工况概述电压等级：10KV变频器容量：1250KVA,2800KVA负载：风机类电机参数：1000KW,2240KW2.4变频器性能参数2.4.1基本参数高压变频调速系统，以高可靠性、易操作、高性能为设计目标。高压变频调速系统采用新IGBT功率器件，全数字化微机控制，技术要求如下：序号名称保证值备注1使用标准Q/0800SFD001-2011企业标准2型式及型号高-高方式JD-BP38-2300F3供货商及产地山东新风光电子科技发展有限公司·山东百度文库-让每个人平等地提升自我4序号名称保证值备注4安装地点室内5技术方案多电平串联，交直交、电压源型、高高方式6对电动机要求异步电动机7变频器输入侧有无熔断器单元输入侧有两相熔断器8额定输入电压10/允许变化范围（kV）10/+10%~-10%9系统输入电压（kV）1010系统输出电压（kV）0～1011系统输出电流（A）16512逆变侧最高输出电压（kV）1013额定容量（kVA）280014额定输入频率/允许变化范围45-55HZ15对电网电压波动的敏感性+10%~-10%满载输出；降低35%以内降额连续运行；输入电压波动到额定电压65%以下或突然停电在3秒内恢复可立即再启动16变频器效率>97％(额定输出时，含变压器)17输入输出电流谐波<2％18可靠性指标(平均无故障工作时40000小时百度文库-让每个人平等地提升自我5序号名称保证值备注间)19输入侧功率因数>0.96（20％负载以上）20控制方式多级正弦PWM控制21控制电源/容量单相AC220V±10%，5KVA现场提供22UPS型式、参数及容量掉电维持运行>30min，1KVA23整流形式二极管全桥整流24逆变形式IGBT单相逆变25传动象限1、326电隔离部分是否采用光纤电缆是27噪声等级不小于75db28冷却方式强制风冷29过载能力105％连续，120％1min，150%立即保护30变频器损耗（KW）4631系统总损耗（KW）11532标准控制连接开关量硬连接33模拟量信号(输入)规格及数量工业标准信号：4～20mA1路最多2路34模拟量信号(输出)规格及数量工业标准信号：4～20mA2路35开关量信号(输入)规格及数量继电器干式接点，24点百度文库-让每个人平等地提升自我6序号名称保证值备注36开关量信号(输出)规格及数量继电器干式接点，220V/5A24点37防护等级IP3138操作键盘触摸式标准操作面板39界面语言简体中文40变频装置...
