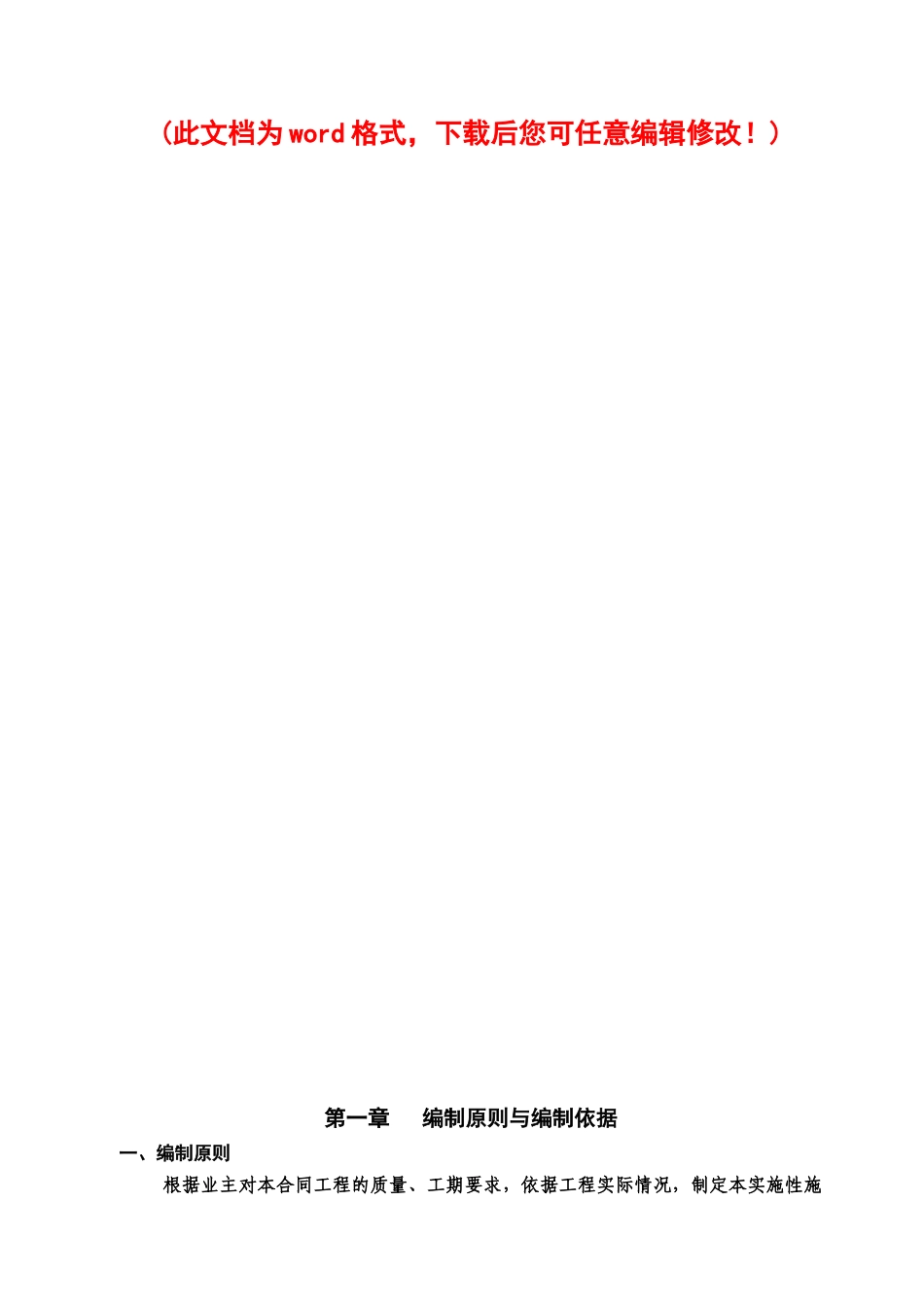

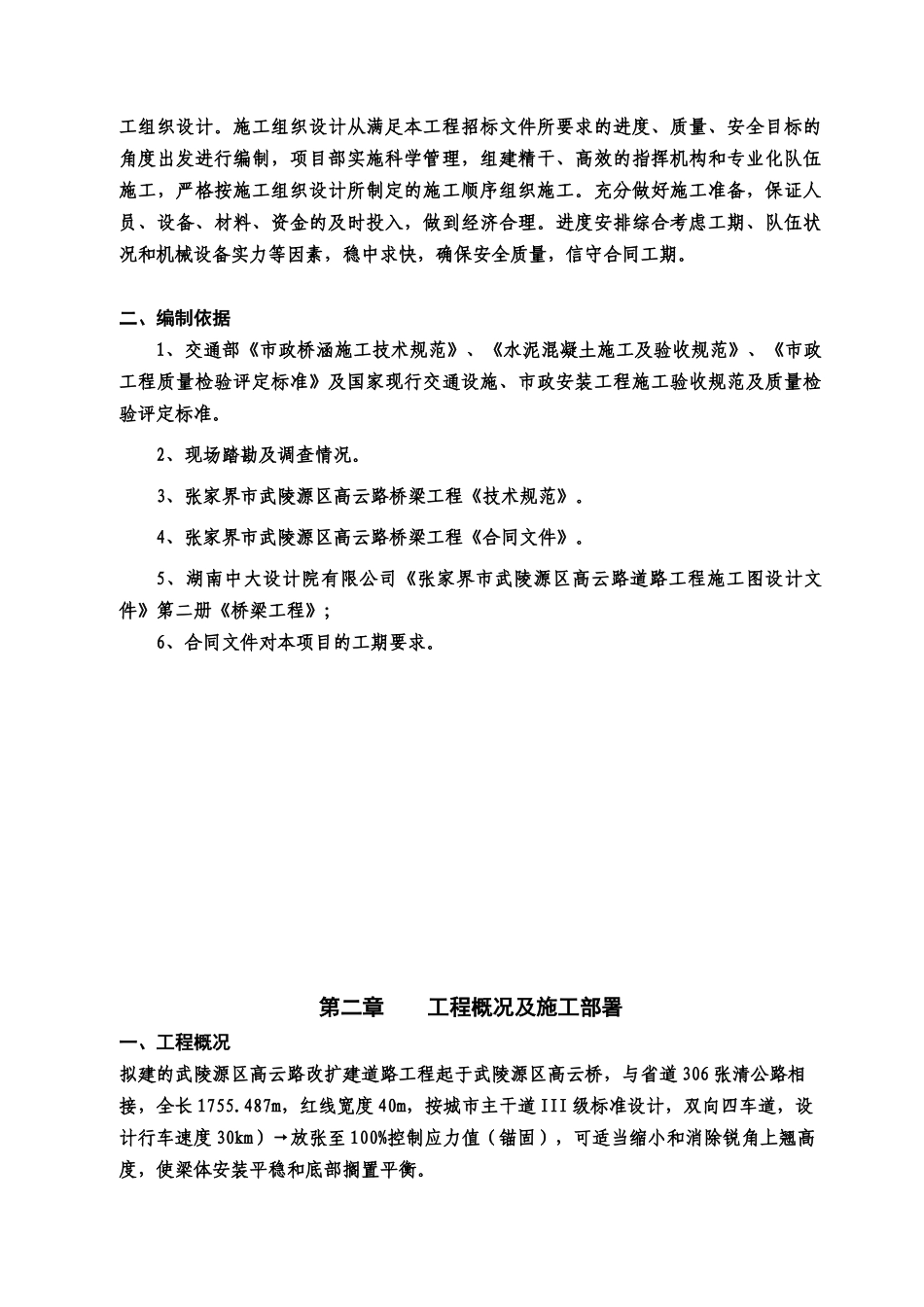

(此文档为word格式，下载后您可任意编辑修改！)第一章编制原则与编制依据一、编制原则根据业主对本合同工程的质量、工期要求，依据工程实际情况，制定本实施性施工组织设计。施工组织设计从满足本工程招标文件所要求的进度、质量、安全目标的角度出发进行编制，项目部实施科学管理，组建精干、高效的指挥机构和专业化队伍施工，严格按施工组织设计所制定的施工顺序组织施工。充分做好施工准备，保证人员、设备、材料、资金的及时投入，做到经济合理。进度安排综合考虑工期、队伍状况和机械设备实力等因素，稳中求快，确保安全质量，信守合同工期。二、编制依据1、交通部《市政桥涵施工技术规范》、《水泥混凝土施工及验收规范》、《市政工程质量检验评定标准》及国家现行交通设施、市政安装工程施工验收规范及质量检验评定标准。2、现场踏勘及调查情况。3、张家界市武陵源区高云路桥梁工程《技术规范》。4、张家界市武陵源区高云路桥梁工程《合同文件》。5、湖南中大设计院有限公司《张家界市武陵源区高云路道路工程施工图设计文件》第二册《桥梁工程》；6、合同文件对本项目的工期要求。第二章工程概况及施工部署一、工程概况拟建的武陵源区高云路改扩建道路工程起于武陵源区高云桥，与省道306张清公路相接，全长1755.487m，红线宽度40m，按城市主干道III级标准设计，双向四车道，设计行车速度30km）→放张至100%控制应力值（锚固），可适当缩小和消除锐角上翘高度，使梁体安装平稳和底部搁置平衡。三、下部构造检测标准1、混凝土墩、台帽检测标准：基本要求：A、混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关规范的要求，按规定的配合比施工。B、不得出现露筋和空洞现象。实测项目，见表：墩、台帽或盖梁实测项目项次检查项目规定值或允许偏差检查方法和频率1△混凝土强度(Mpa)在合格标准内按附录D检查2断面尺寸(mm)±20尺量:检查3个断面3△轴线偏位(mm)10全站仪或经纬仪:纵、横各测量2点4△顶面高程(mm)±10水准仪:检查3~5处5支座垫石预留位置(mm)10尺量:每个外观鉴定：A、混凝土表面平整、光洁，棱角线平直。B、墩、台帽和盖梁如出现蜂窝、麻面，必须进行修整。C、墩、台帽和盖梁出现非受力裂缝时，裂缝宽度超过设计规定或设计未规定时超过0.15mm必须处理。2、支座安装检测标准：基本要求：A、支座的材料、质量和规格必须满足设计和有关规范的要求，经验收合格后方可安装。B、支座底板调平砂浆性能应符合设计要求，灌注密实，不得留有空洞。C、支座上下各部件纵轴线必须对正。当安装时温度与设计要求不同时，应通过计算设置支座顺桥向预偏量。D、支座不得发生偏歪、不均匀受力和脱空现象。滑动面上的四氟滑板和不锈钢板不得有划痕、碰伤等，位置正确，安装前必须涂上硅脂油。实测项目，见表：支座安装实测项目项次检查项目规定值或允许偏差检查方法和频率1△支座中心横桥向偏位(mm)2按附录D检查2支座顺桥向偏位(mm)10全站仪或经纬仪:纵、横各测量2点3△支座高程(mm)符合设计规定，设计未规定时：±5水准仪:每支座4支座四角高差(mm)承压力≤500KN1水准仪:每支座承压力＞500KN2外观鉴定：A、支座表面应保持清洁，支座附近的杂物及灰尘应清除，不符合要求时必须进行处理。第二节上部构造施工一、后张法预应力空心板的施工本工程王家峪溪桥设计为１×16米后张拉预应力钢筋混凝土空心板中板20片，边板4片；。插旗河桥设计为１×20米后张拉预应力钢筋混凝土空心板中板10片，边板２片，两桥合计空心板数量36片。施工时就近在桥址附近老路上设置预制梁场进行预制，以便于构件吊装。1、模板的加工空心板底座采用10cm厚，25号砼现浇制作，并在砼底座上铺放б6mm钢板作底模。为了确保预应力砼台座的两端因承受梁体张拉后较大的集中力，在对应两端底部增加10cm的砼垫层并加设钢筋网片进行加强处理，为了保证空心板支座平放，对应支承线位置设有三角坡垫，在其底座两端相应设置三角坡槽进行处理，在砼底模制作时，采用水磨机打磨表面，将其平整度控制在1mm内，并在空心板底座两端设置长20cm、易于拆除的活动底模，以方便空心板采用捆绑法吊装时穿索、捆绑。同时...
