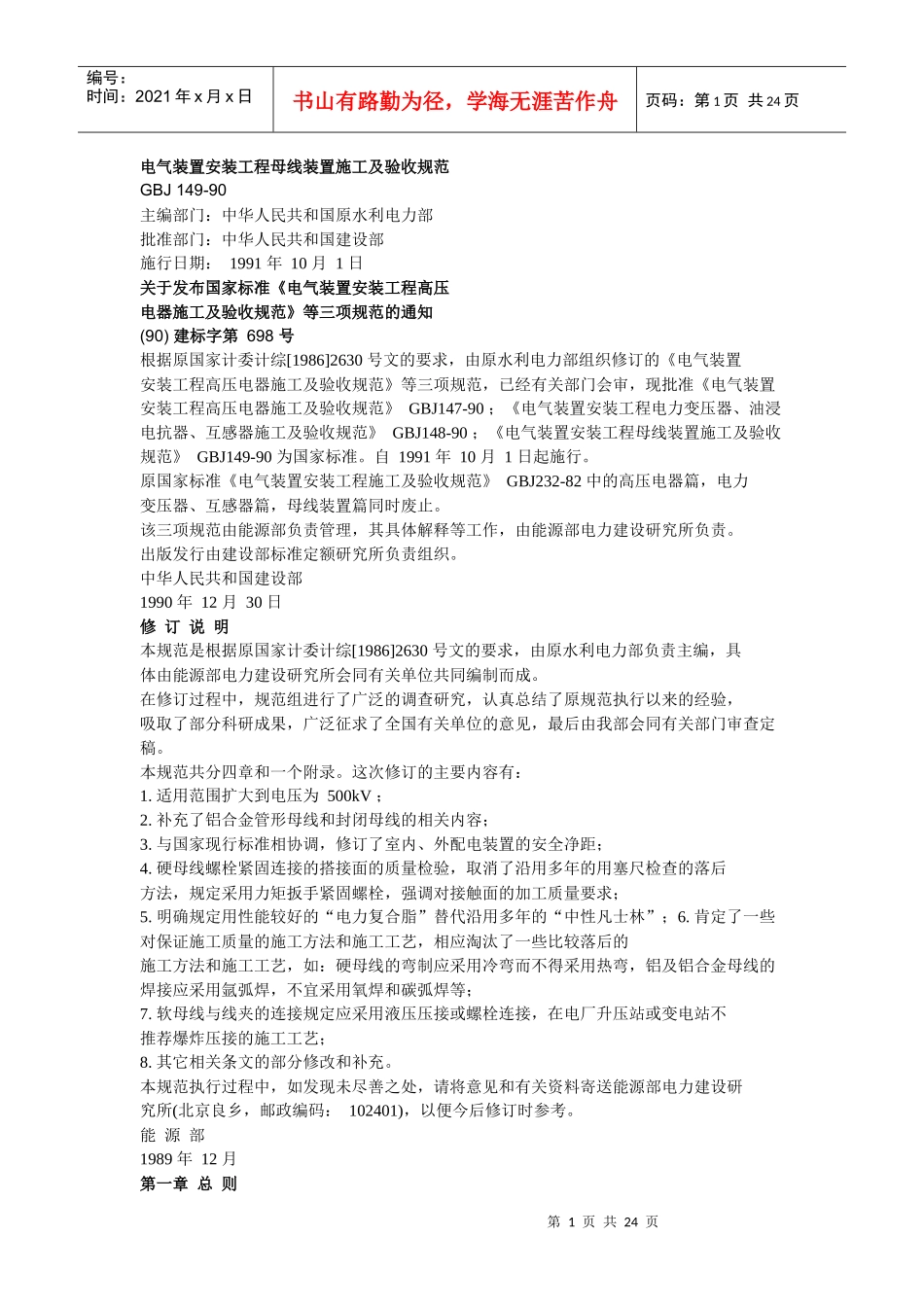

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页电气装置安装工程母线装置施工及验收规范GBJ149-90主编部门：中华人民共和国原水利电力部批准部门：中华人民共和国建设部施行日期：1991年10月1日关于发布国家标准《电气装置安装工程高压电器施工及验收规范》等三项规范的通知(90)建标字第698号根据原国家计委计综[1986]2630号文的要求，由原水利电力部组织修订的《电气装置安装工程高压电器施工及验收规范》等三项规范，已经有关部门会审，现批准《电气装置安装工程高压电器施工及验收规范》GBJ147-90；《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90；《电气装置安装工程母线装置施工及验收规范》GBJ149-90为国家标准。自1991年10月1日起施行。原国家标准《电气装置安装工程施工及验收规范》GBJ232-82中的高压电器篇，电力变压器、互感器篇，母线装置篇同时废止。该三项规范由能源部负责管理，其具体解释等工作，由能源部电力建设研究所负责。出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部1990年12月30日修订说明本规范是根据原国家计委计综[1986]2630号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。本规范共分四章和一个附录。这次修订的主要内容有：1.适用范围扩大到电压为500kV；2.补充了铝合金管形母线和封闭母线的相关内容；3.与国家现行标准相协调，修订了室内、外配电装置的安全净距；4.硬母线螺栓紧固连接的搭接面的质量检验，取消了沿用多年的用塞尺检查的落后方法，规定采用力矩扳手紧固螺栓，强调对接触面的加工质量要求；5.明确规定用性能较好的“电力复合脂”替代沿用多年的“中性凡士林”；6.肯定了一些对保证施工质量的施工方法和施工工艺，相应淘汰了一些比较落后的施工方法和施工工艺，如：硬母线的弯制应采用冷弯而不得采用热弯，铝及铝合金母线的焊接应采用氩弧焊，不宜采用氧焊和碳弧焊等；7.软母线与线夹的连接规定应采用液压压接或螺栓连接，在电厂升压站或变电站不推荐爆炸压接的施工工艺；8.其它相关条文的部分修改和补充。本规范执行过程中，如发现未尽善之处，请将意见和有关资料寄送能源部电力建设研究所(北京良乡，邮政编码：102401)，以便今后修订时参考。能源部1989年12月第一章总则第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页第1.0.1条为保证硬母线、软母线、绝缘子、金具、穿墙套管等母线装置的安装质量，促进安装技术的进步，确保设备安全运行，制订本规范。第1.0.2条本规范适用于500kV及以下母线装置安装工程的施工及验收。第1.0.3条母线装置的安装应按已批准的设计进行施工。第1.0.4条设备和器材的运输、保管，应符合本规范要求，当产品有特殊要求时，并应符合产品的要求。第1.0.5条设备及器材在安装前的保管，其保管期限应为一年及以下。当需长期保管时，应符合设备及器材保管的专门规定。第1.0.6条采用的设备和器材均应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。第1.0.7条设备和器材到达现场后，应及时作下列验收检查：一、包装及密封应良好。二、开箱检查清点，规格应符合设计要求，附件、备件应齐全。三、产品的技术文件应齐全。四、按本规范要求作外观检查。第1.0.8条施工中的安全技术措施，应符合本规范和现行有关安全技术标准及产品的技术文件的规定。对重要工序，尚应事先制定安全技术措施。第1.0.9条与母线装置安装有关的建筑工程施工应符合下列要求：一、与母线装置安装有关的建筑物、构筑物的工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定：当设计及设备有特殊要求时，尚应符合其要求。二、母线装置安装前，建筑工程应具备下列条件：1.基础、构架符合电气设备的设计要求；2.屋顶、楼板施工完毕，不得渗漏；3.室内地面基层施工完毕，并在...
