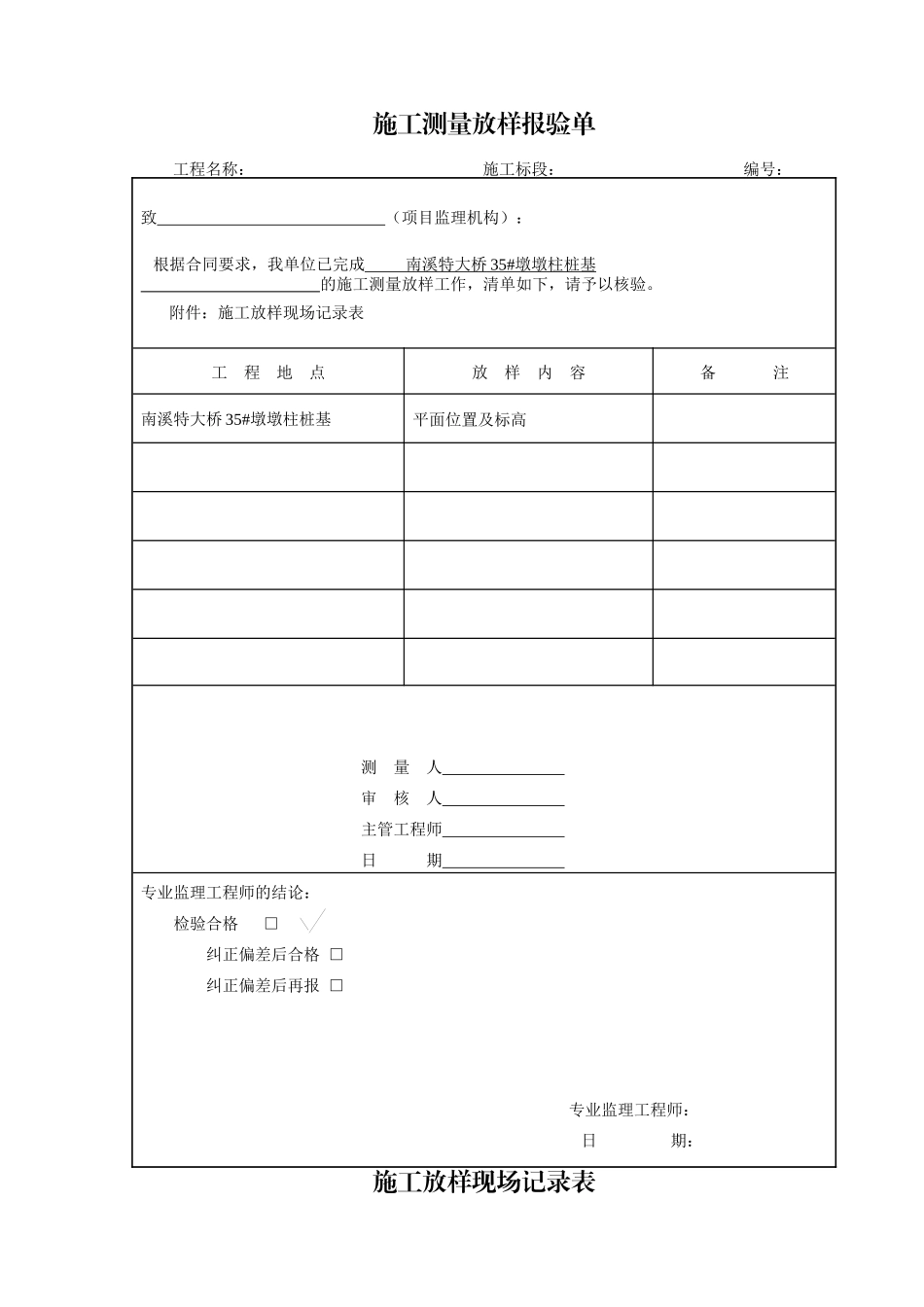

施工测量放样报验单工程名称：施工标段：编号：致（项目监理机构）：根据合同要求，我单位已完成南溪特大桥35#墩墩柱桩基的施工测量放样工作，清单如下，请予以核验。附件：施工放样现场记录表工程地点放样内容备注南溪特大桥35#墩墩柱桩基平面位置及标高测量人审核人主管工程师日期专业监理工程师的结论：检验合格□纠正偏差后合格□纠正偏差后再报□专业监理工程师：日期：施工放样现场记录表工程名称：新建漳州港尾铁路工程施工标段：综合标段编号：天气：晴/多云/阴天/雨/雪仪器型号：Trimble5800（根据实际填写）仪器编号：4811147507（根据实际填写）桩号设计坐标实测坐标坐标差值（mm）XYXY△X△Y35#墩-1桩3166628.640481770.4773166628.635481770.472-5-535#墩-2桩3166624.883481768.6003166624.880481768.604-3435#墩-3桩3166621.126481766.7233166621.121481766.720-5-335#墩-4桩3166617.547481764.9363166617.542481764.930-5-635#墩-5桩3166613.790481763.0583166613.794481763.0604235#墩-6桩3166610.033481761.1813166610.035481761.18423桩位编号说明：说明：桩位编号为从左线到右线，从小里程到大里程依次排序。测量：复核监理工程师：日期：工程报验申请表工程名称：新建漳州港尾铁路工程施工标段：综合标段编号：致：中国华西工程设计有限公司漳州港尾铁路项目监理站：根据施工承包合同和设计文件的要求，我单位已完成南溪特大桥35#墩柱×#桩基的钻孔工程，并自检合格，报请检查。附件：见自检资料。主管工程师各项目部工程部长质检工程师各项目部安质部长日期监理工程师意见：专业监理工程师日期钻（挖）孔桩桩位检查表编号：工程名称新建漳州港尾铁路工程桩基编号35#墩单位工程名称南溪特大桥1#桩与钻孔检验批时间一致施工水位施工控制水位据实实测水位据实护筒类型钢护筒直径1.7m筒顶标高19.010m埋深据实中心位置X设计3166628.640m实测3166628.635m偏差-5mmY设计481770.477m实测481770.472m偏差-5mm中心地面标高设计据实实测据实填写偏差据实护筒倾斜度0.1%护筒底层地质情况据实图示备注无自检意见及签名自检合格质检工程师：各项目部安质部长年月日监理工程师意见及签名专业监理工程师年月日根据倾斜度及护筒长度计算如护筒高3m，倾斜度为0.1％则偏差值为3m×0.1％=3mm该栏可去掉图中数字，保留图形，每次用手填写数字即可。钻/挖孔桩造孔记录表工程名称：施工标段：编号:单位工程名称墩号桩号桩径(m)地面标高(m)设计桩尖标高护筒长度m护筒顶标高m护筒埋置深度m钻头型式和直径钻头质量(kg)上班交班时进尺%本班进尺(m)累计进尺(m)自月日时分至月日时分时间共计(h)工作项目冲程(m)冲击次数(次/分)钻(挖)进深度检孔深度(m)孔底标高(m)孔内水位(m)备注起止本次(m)累计(m)hminhmin时间统计纯钻(挖)时间辅助生产时间(h)合计取渣检孔检查钻头接钢丝换绳投石投土小计孔内事故机械事故待料停电小计记录员:工班长:主管工程师：年月日第47页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第47页共24页钻/挖孔桩成孔检查表工程名称：新建漳州港尾铁路工程施工标段：综合标段编号：单位工程名称南溪特大桥墩台号35#钻孔编号1#钻/挖孔时间开始2008.9.129：00结束2008.9.2115：20桩底标高（m）设计-3.746m成孔-3.784m成孔深度（m）设计19.100m（保留三位小数）实钻（挖）19.138m桩径（cm）检验方法测点数最大值最小值平均值检孔器探测法全断面检查合格///换浆测试开始日时分结束日时分泥浆测试比重1.06粘度18s含砂率2%倾斜度%0.1%钻（挖）孔中出现的问题及处理方法无成孔缺陷情况无备注/自检意见自检合格主管工程师：各项目部工程部长年月日监理检查意见专业监理工程师：年月日承台底高程+10cm-成孔后桩底标高第48页共24页第47页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第48页共24页泥浆试验记录表编号：工程名称新建漳州港尾铁路工程墩台号南溪特大桥35#墩桩号1#桩施工单位中铁电气化局集团有限公司泥浆原料优质粘土测定时间试验项目泥浆指标年月日比重黏度含砂率胶体率PH值XXX.XX.XX孔外造浆/XXX.XX.XX孔内造浆/XXX.XX...
