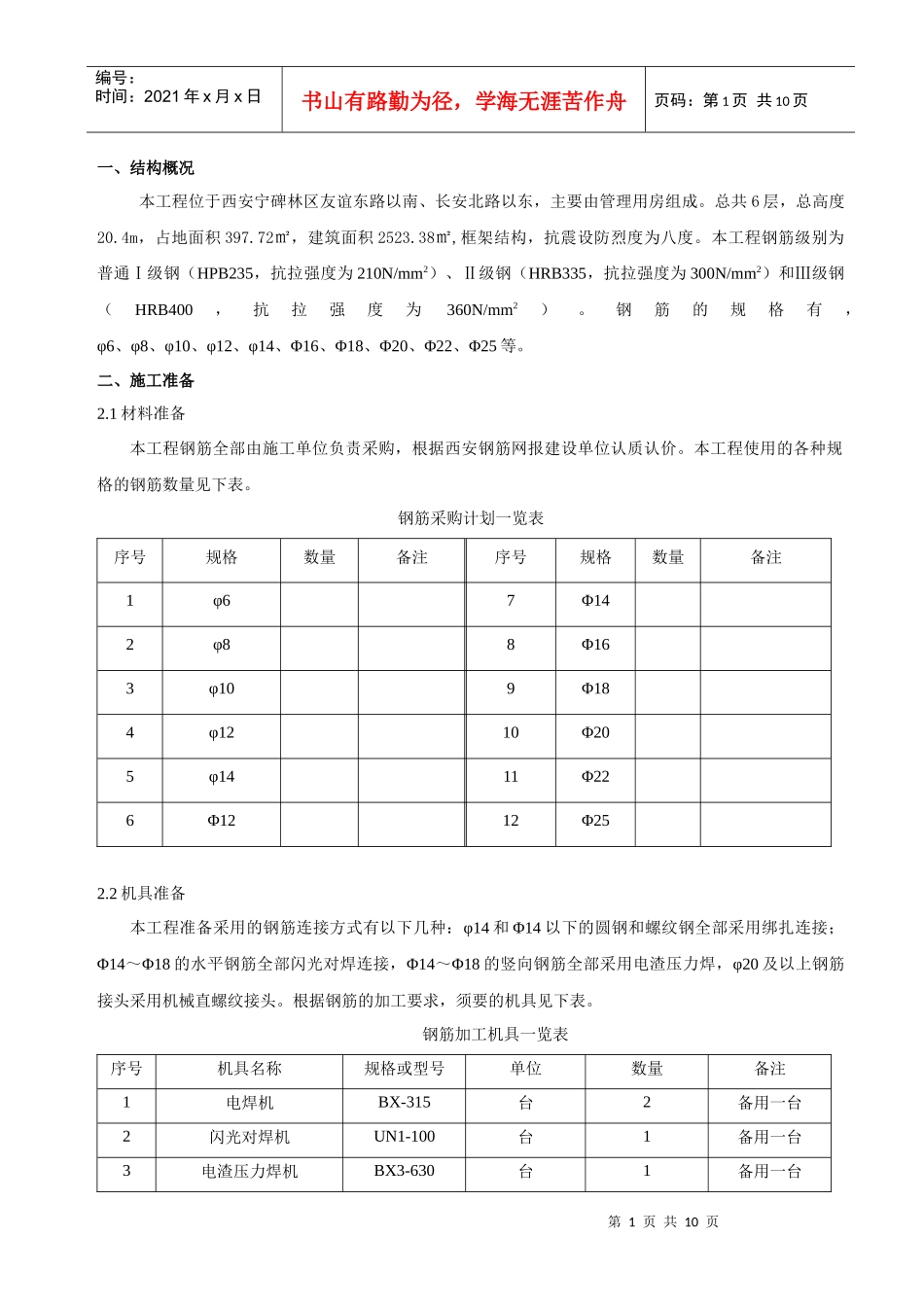

永宁国际管理用房钢筋工程施工方案VIP免费

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页一、结构概况本工程位于西安宁碑林区友谊东路以南、长安北路以东，主要由管理用房组成。总共6层，总高度20.4m，占地面积397.72㎡，建筑面积2523.38㎡,框架结构，抗震设防烈度为八度。本工程钢筋级别为普通Ⅰ级钢（HPB235，抗拉强度为210N/mm2）、Ⅱ级钢（HRB335，抗拉强度为300N/mm2）和Ⅲ级钢（HRB400，抗拉强度为360N/mm2）。钢筋的规格有，φ6、φ8、φ10、φ12、φ14、Φ16、Φ18、Φ20、Φ22、Φ25等。二、施工准备2.1材料准备本工程钢筋全部由施工单位负责采购，根据西安钢筋网报建设单位认质认价。本工程使用的各种规格的钢筋数量见下表。钢筋采购计划一览表序号规格数量备注序号规格数量备注1φ67Φ142φ88Φ163φ109Φ184φ1210Φ205φ1411Φ226Φ1212Φ252.2机具准备本工程准备采用的钢筋连接方式有以下几种：φ14和Φ14以下的圆钢和螺纹钢全部采用绑扎连接；Φ14～Φ18的水平钢筋全部闪光对焊连接，Φ14～Φ18的竖向钢筋全部采用电渣压力焊，φ20及以上钢筋接头采用机械直螺纹接头。根据钢筋的加工要求，须要的机具见下表。钢筋加工机具一览表序号机具名称规格或型号单位数量备注1电焊机BX-315台2备用一台2闪光对焊机UN1-100台1备用一台3电渣压力焊机BX3-630台1备用一台第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页4钢筋切断机GJ401台25钢筋调直机HM4-1台16钢筋弯曲机QJT-400台27卷扬机JJ-1.5台18钢筋直螺纹机械套4钢筋加工机具进场后，要根据现场的实际条件进行布置，避免影响其它工作的进行。机具进场后，施工队伍的操作人员要与项目部的机械工程师进行调试和维护，确保安全正常运行。2.3场地准备现场需准备钢筋加工棚和钢筋堆放场各一处。根据施工总平面图进行布置和搭设。为防止钢筋堆放过程中锈蚀，钢筋下面应放置方木架空。2.4技术准备施工队伍进场后，要立即组织钢筋工和有关工程师进行放样。根据实际条件，厂家只能提供9米以下的钢筋。在放样时，要充分考虑钢筋的搭接范围和梁、柱钢筋的搭配使用，尽可能的避免损耗和浪费。项目部要设专人对钢筋放样进行审核。钢筋放样前，一方面要先组织进行图纸审查，了解设计的意图；另一方面要组织学习有关的施工规范、标准图集。2.5试验准备钢筋进场后，材料部门要做好标识。质量员要及时向监理单位报验，试验员要及时与监理工程师按国家有关规定分批分号见证取样送试验室进行复试。复试合格后，方可进行加工和使用。对须做焊接连接的钢筋，正式焊接前，要按规范要求做焊接试件，并送试验室进行检测，以便确定焊接参数。三、施工技术措施3.1钢筋的加工①钢筋的冷拉：圆盘钢筋采用卷扬机进行冷拉调直，Ⅰ级钢冷拉率控制不大于4%较宜。加工前，应做好钢筋混凝土地锚。地锚要求使用不小于Φ16的钢筋，钢筋锚入混凝土墩的深度不小于1m。卷扬机一般采用牵引力为30—50KN、卷筒直径为350—450mm、卷筒转速为6—8r/min的慢速卷扬机。钢筋冷拉后，宜放置一段时间（7-15d）后使用。②钢筋的切断：钢筋断料时，应根据配料单进行切断。将同规格钢筋根据不同长度长短搭配，统筹排料，一般应断长料，后断短料，减少损耗。钢筋断料后断口不得有马蹄形或起弯现象。③钢筋的弯折：Ⅰ级钢筋末端需作180度弯钩，其圆弧弯曲直径不应小于钢筋直径的2.5倍，平直部分长度不小于钢筋直径的3倍。新Ⅲ级钢筋末端需作90或135度弯钩时，Ⅱ级钢筋的弯曲直径不宜小于第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页钢筋直径的4倍，Ⅲ级钢筋不宜小于钢筋直径的5倍。平直部分长度应按设计要求确定。弯曲钢筋中间部位弯折处的弯曲直径不应小于钢筋直径的5倍。④钢筋加工的允许偏差应符合下表的规定。项目允许偏差受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20弯超钢筋的弯起高度±5mm箍筋边长±5mm3.2钢筋的焊接本工程Φ14～Φ18的水平钢筋全部闪光对焊连接，Φ14～Φ18的竖向钢筋全部采用电渣压力焊。3.2.1施工准备——焊工要持证上岗——焊剂和焊...
