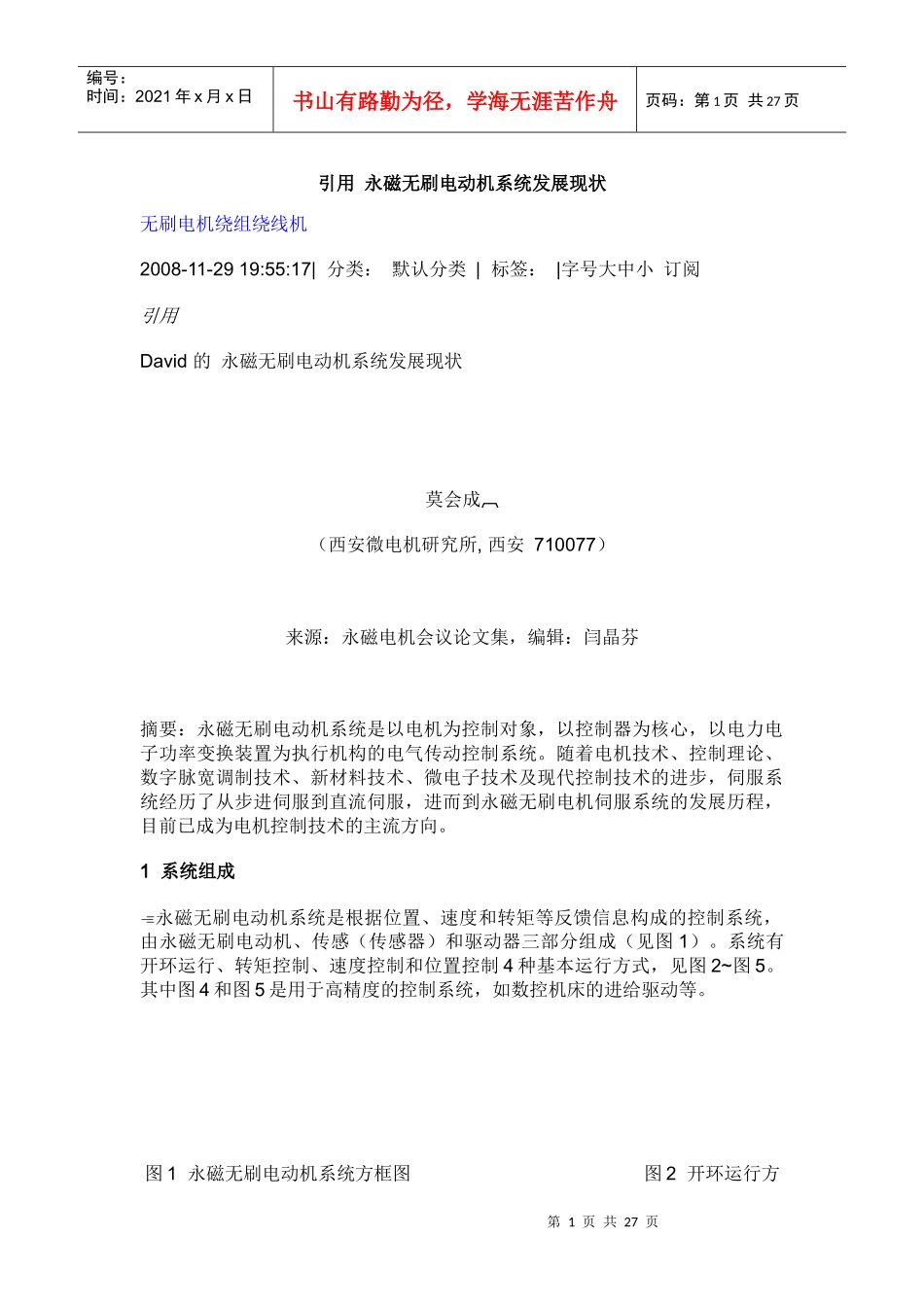

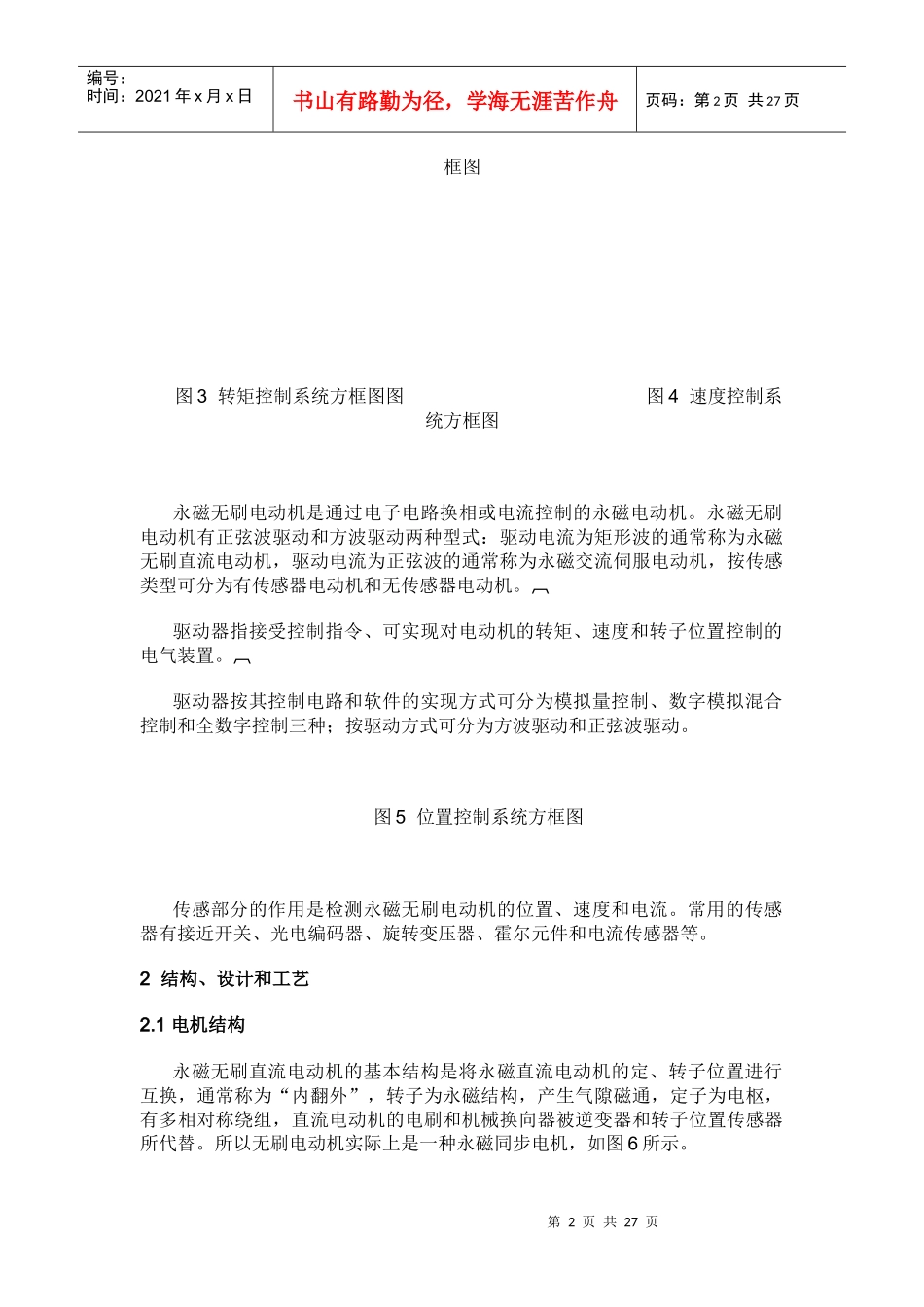

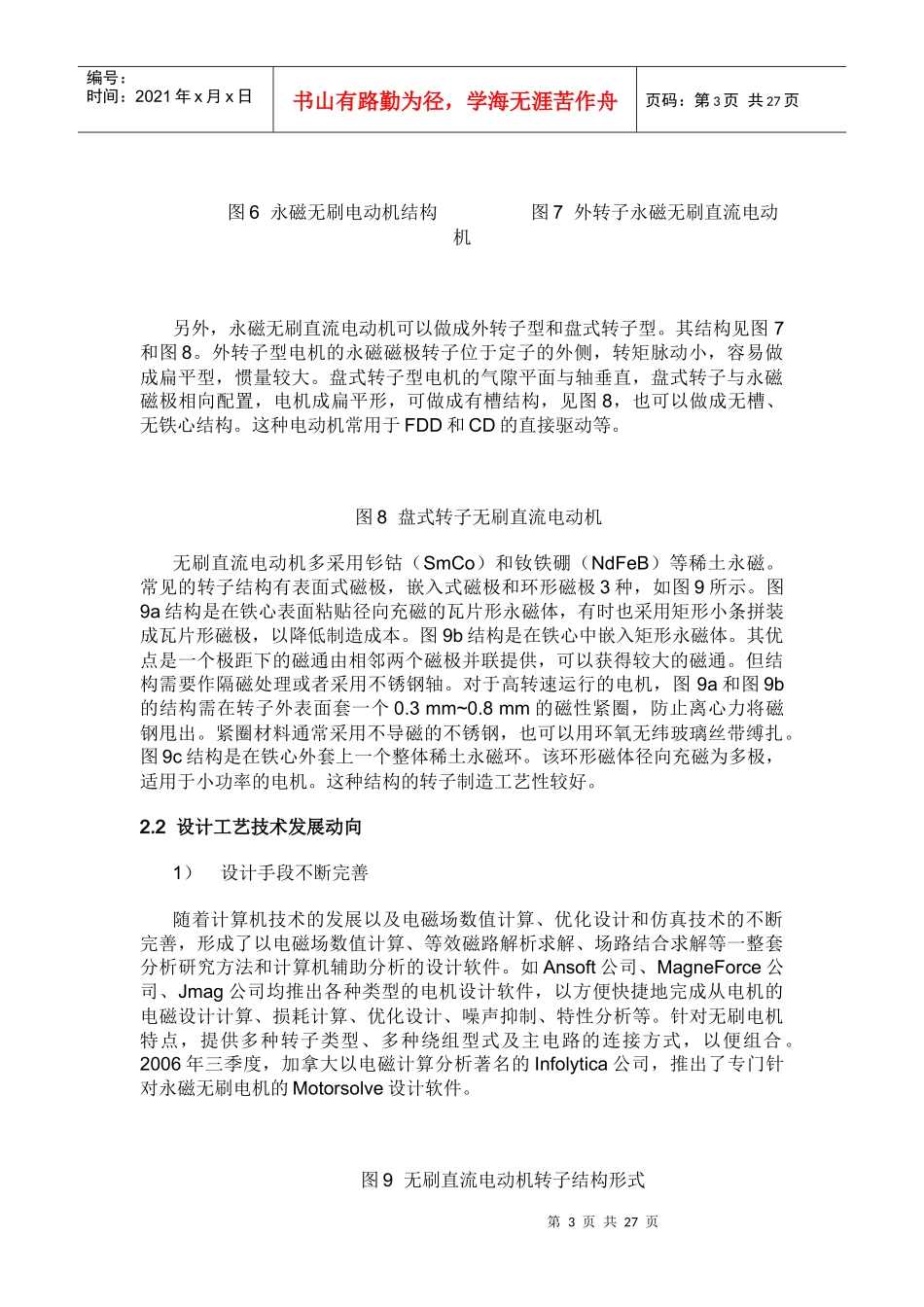

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页引用永磁无刷电动机系统发展现状无刷电机绕组绕线机2008-11-2919:55:17|分类：默认分类|标签：|字号大中小订阅引用David的永磁无刷电动机系统发展现状莫会成（西安微电机研究所,西安710077）来源：永磁电机会议论文集，编辑：闫晶芬摘要：永磁无刷电动机系统是以电机为控制对象，以控制器为核心，以电力电子功率变换装置为执行机构的电气传动控制系统。随着电机技术、控制理论、数字脉宽调制技术、新材料技术、微电子技术及现代控制技术的进步，伺服系统经历了从步进伺服到直流伺服，进而到永磁无刷电机伺服系统的发展历程，目前已成为电机控制技术的主流方向。1系统组成永磁无刷电动机系统是根据位置、速度和转矩等反馈信息构成的控制系统，由永磁无刷电动机、传感（传感器）和驱动器三部分组成（见图1）。系统有开环运行、转矩控制、速度控制和位置控制4种基本运行方式，见图2~图5。其中图4和图5是用于高精度的控制系统，如数控机床的进给驱动等。图1永磁无刷电动机系统方框图图2开环运行方第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页框图图3转矩控制系统方框图图图4速度控制系统方框图永磁无刷电动机是通过电子电路换相或电流控制的永磁电动机。永磁无刷电动机有正弦波驱动和方波驱动两种型式：驱动电流为矩形波的通常称为永磁无刷直流电动机，驱动电流为正弦波的通常称为永磁交流伺服电动机，按传感类型可分为有传感器电动机和无传感器电动机。驱动器指接受控制指令、可实现对电动机的转矩、速度和转子位置控制的电气装置。驱动器按其控制电路和软件的实现方式可分为模拟量控制、数字模拟混合控制和全数字控制三种；按驱动方式可分为方波驱动和正弦波驱动。图5位置控制系统方框图传感部分的作用是检测永磁无刷电动机的位置、速度和电流。常用的传感器有接近开关、光电编码器、旋转变压器、霍尔元件和电流传感器等。2结构、设计和工艺2.1电机结构永磁无刷直流电动机的基本结构是将永磁直流电动机的定、转子位置进行互换，通常称为“内翻外”，转子为永磁结构，产生气隙磁通，定子为电枢，有多相对称绕组，直流电动机的电刷和机械换向器被逆变器和转子位置传感器所代替。所以无刷电动机实际上是一种永磁同步电机，如图6所示。第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页图6永磁无刷电动机结构图7外转子永磁无刷直流电动机另外，永磁无刷直流电动机可以做成外转子型和盘式转子型。其结构见图7和图8。外转子型电机的永磁磁极转子位于定子的外侧，转矩脉动小，容易做成扁平型，惯量较大。盘式转子型电机的气隙平面与轴垂直，盘式转子与永磁磁极相向配置，电机成扁平形，可做成有槽结构，见图8，也可以做成无槽、无铁心结构。这种电动机常用于FDD和CD的直接驱动等。图8盘式转子无刷直流电动机无刷直流电动机多采用钐钴（SmCo）和钕铁硼（NdFeB）等稀土永磁。常见的转子结构有表面式磁极，嵌入式磁极和环形磁极3种，如图9所示。图9a结构是在铁心表面粘贴径向充磁的瓦片形永磁体，有时也采用矩形小条拼装成瓦片形磁极，以降低制造成本。图9b结构是在铁心中嵌入矩形永磁体。其优点是一个极距下的磁通由相邻两个磁极并联提供，可以获得较大的磁通。但结构需要作隔磁处理或者采用不锈钢轴。对于高转速运行的电机，图9a和图9b的结构需在转子外表面套一个0.3mm~0.8mm的磁性紧圈，防止离心力将磁钢甩出。紧圈材料通常采用不导磁的不锈钢，也可以用环氧无纬玻璃丝带缚扎。图9c结构是在铁心外套上一个整体稀土永磁环。该环形磁体径向充磁为多极，适用于小功率的电机。这种结构的转子制造工艺性较好。2.2设计工艺技术发展动向1）设计手段不断完善随着计算机技术的发展以及电磁场数值计算、优化设计和仿真技术的不断完善，形成了以电磁场数值计算、等效磁路解析求解、场路结合求解等一整套分析研究方法和计算机辅助分析的设计软件。如Ansoft公司、MagneForce公司、Jmag公司均推出各种类型...
