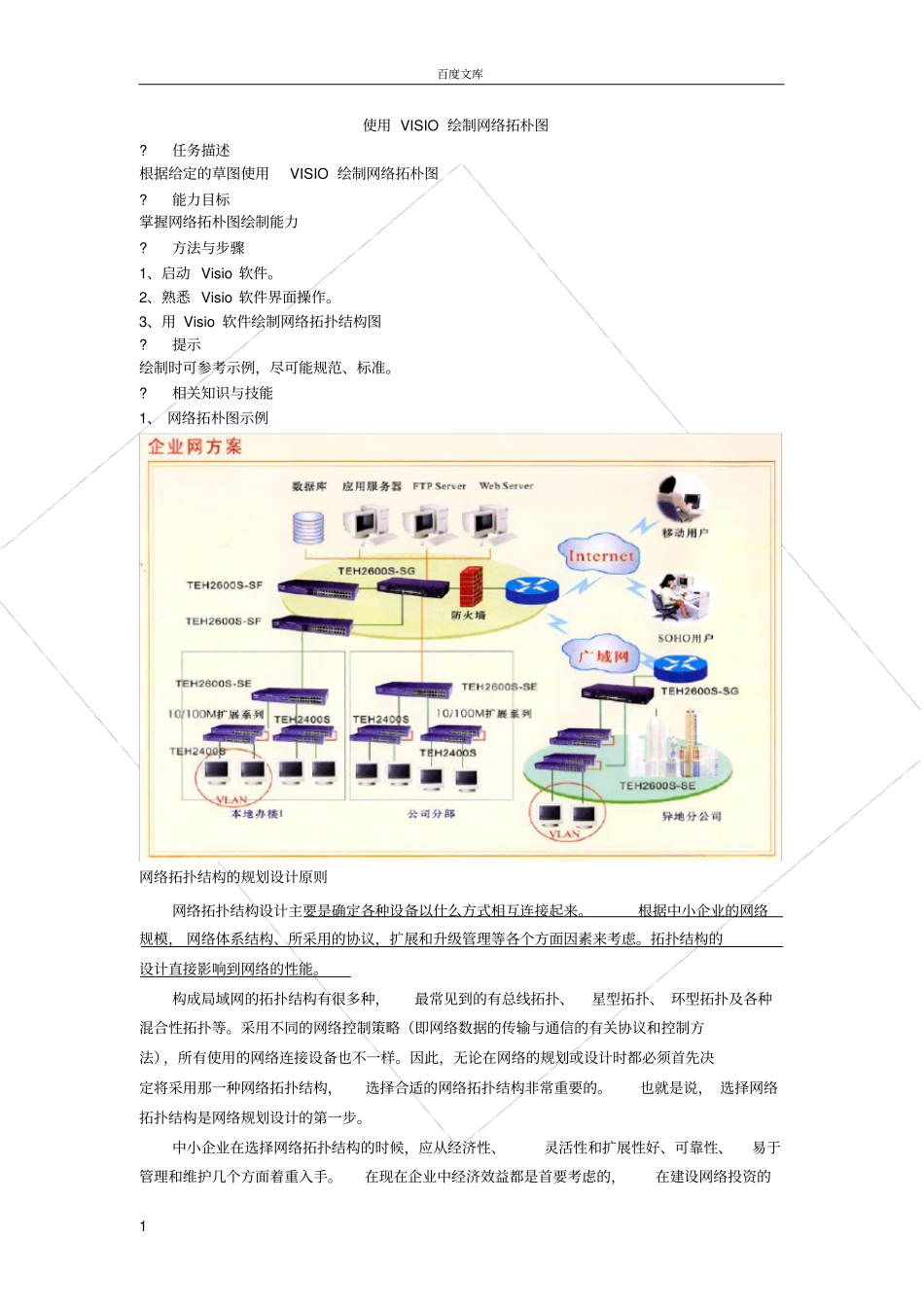

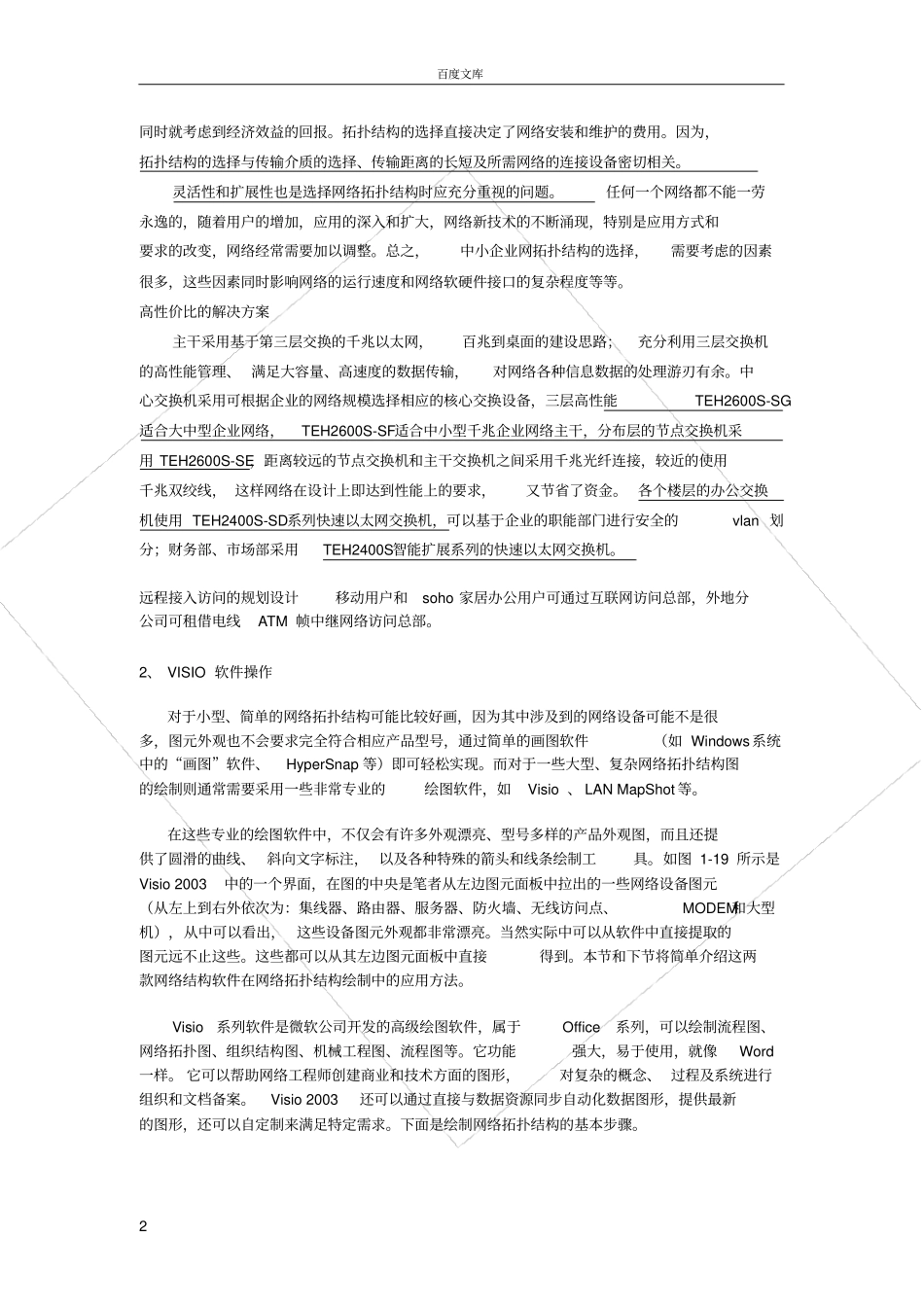

百度文库1使用VISIO绘制网络拓朴图?任务描述根据给定的草图使用VISIO绘制网络拓朴图?能力目标掌握网络拓朴图绘制能力?方法与步骤1、启动Visio软件。2、熟悉Visio软件界面操作。3、用Visio软件绘制网络拓扑结构图?提示绘制时可参考示例，尽可能规范、标准。?相关知识与技能1、网络拓朴图示例网络拓扑结构的规划设计原则网络拓扑结构设计主要是确定各种设备以什么方式相互连接起来。根据中小企业的网络规模，网络体系结构、所采用的协议，扩展和升级管理等各个方面因素来考虑。拓扑结构的设计直接影响到网络的性能。构成局域网的拓扑结构有很多种，最常见到的有总线拓扑、星型拓扑、环型拓扑及各种混合性拓扑等。采用不同的网络控制策略（即网络数据的传输与通信的有关协议和控制方法），所有使用的网络连接设备也不一样。因此，无论在网络的规划或设计时都必须首先决定将采用那一种网络拓扑结构，选择合适的网络拓扑结构非常重要的。也就是说，选择网络拓扑结构是网络规划设计的第一步。中小企业在选择网络拓扑结构的时候，应从经济性、灵活性和扩展性好、可靠性、易于管理和维护几个方面着重入手。在现在企业中经济效益都是首要考虑的，在建设网络投资的百度文库2同时就考虑到经济效益的回报。拓扑结构的选择直接决定了网络安装和维护的费用。因为，拓扑结构的选择与传输介质的选择、传输距离的长短及所需网络的连接设备密切相关。灵活性和扩展性也是选择网络拓扑结构时应充分重视的问题。任何一个网络都不能一劳永逸的，随着用户的增加，应用的深入和扩大，网络新技术的不断涌现，特别是应用方式和要求的改变，网络经常需要加以调整。总之，中小企业网拓扑结构的选择，需要考虑的因素很多，这些因素同时影响网络的运行速度和网络软硬件接口的复杂程度等等。高性价比的解决方案主干采用基于第三层交换的千兆以太网，百兆到桌面的建设思路；充分利用三层交换机的高性能管理、满足大容量、高速度的数据传输，对网络各种信息数据的处理游刃有余。中心交换机采用可根据企业的网络规模选择相应的核心交换设备，三层高性能TEH2600S-SG适合大中型企业网络，TEH2600S-SF适合中小型千兆企业网络主干，分布层的节点交换机采用TEH2600S-SE，距离较远的节点交换机和主干交换机之间采用千兆光纤连接，较近的使用千兆双绞线，这样网络在设计上即达到性能上的要求，又节省了资金。各个楼层的办公交换机使用TEH2400S-SD系列快速以太网交换机，可以基于企业的职能部门进行安全的vlan划分；财务部、市场部采用TEH2400S智能扩展系列的快速以太网交换机。远程接入访问的规划设计移动用户和soho家居办公用户可通过互联网访问总部，外地分公司可租借电线ATM帧中继网络访问总部。2、VISIO软件操作对于小型、简单的网络拓扑结构可能比较好画，因为其中涉及到的网络设备可能不是很多，图元外观也不会要求完全符合相应产品型号，通过简单的画图软件（如Windows系统中的“画图”软件、HyperSnap等）即可轻松实现。而对于一些大型、复杂网络拓扑结构图的绘制则通常需要采用一些非常专业的绘图软件，如Visio、LANMapShot等。在这些专业的绘图软件中，不仅会有许多外观漂亮、型号多样的产品外观图，而且还提供了圆滑的曲线、斜向文字标注，以及各种特殊的箭头和线条绘制工具。如图1-19所示是Visio2003中的一个界面，在图的中央是笔者从左边图元面板中拉出的一些网络设备图元（从左上到右外依次为：集线器、路由器、服务器、防火墙、无线访问点、MODEM和大型机），从中可以看出，这些设备图元外观都非常漂亮。当然实际中可以从软件中直接提取的图元远不止这些。这些都可以从其左边图元面板中直接得到。本节和下节将简单介绍这两款网络结构软件在网络拓扑结构绘制中的应用方法。Visio系列软件是微软公司开发的高级绘图软件，属于Office系列，可以绘制流程图、网络拓扑图、组织结构图、机械工程图、流程图等。它功能强大，易于使用，就像Word一样。它可以帮助网络工程师创建商业和技术方面的图形，对复杂的概念、过程及系统进行组织和文档备案。Visio2003还可以通过直接与数据资源同步自动化数据图形，提供最新的图形...
