十字轴万向节建模及有限元分析VIP免费

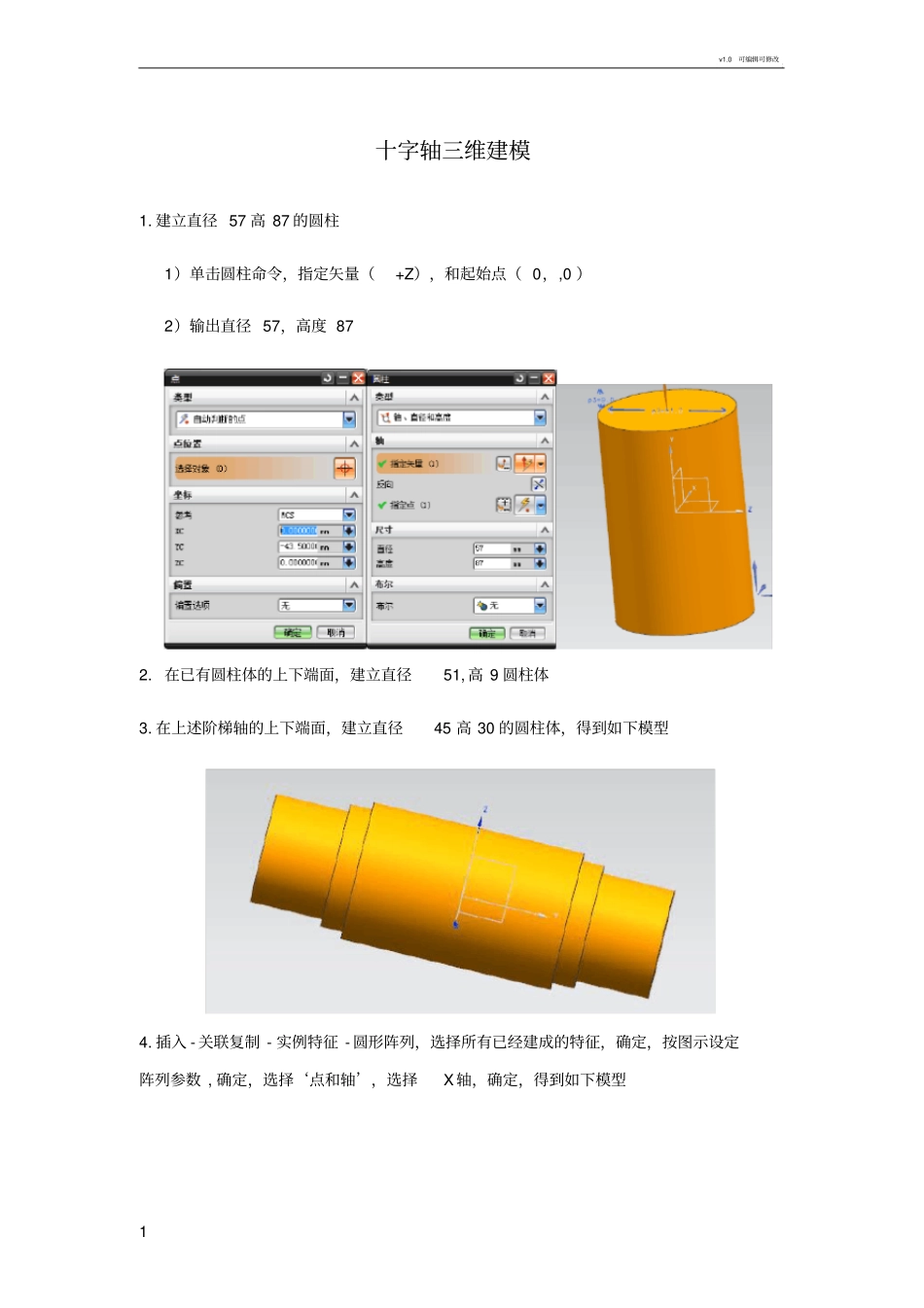

v1.0可编辑可修改1十字轴三维建模1.建立直径57高87的圆柱1）单击圆柱命令，指定矢量（+Z），和起始点（0，,0）2）输出直径57，高度872.在已有圆柱体的上下端面，建立直径51,高9圆柱体3.在上述阶梯轴的上下端面，建立直径45高30的圆柱体，得到如下模型4.插入-关联复制-实例特征-圆形阵列，选择所有已经建成的特征，确定，按图示设定阵列参数,确定，选择‘点和轴’，选择X轴，确定，得到如下模型v1.0可编辑可修改25.倒斜角，4x46.倒圆角R25选择交叉的4条边，输出如图参数v1.0可编辑可修改37.单击“孔命令，选择任意两个不平行端面圆的圆心，按图示设定参数后，确定8.对每个孔倒斜角，1x1，得到最后的十字轴模型v1.0可编辑可修改4万向节叉三维建模1.建立地面圆柱体直径165高20指定点为坐标原点，指定矢量为+Z2.拉伸耳环主体v1.0可编辑可修改51）选择‘拉伸’，单击截面中的‘绘制曲线’，选择现有平面的YZ平面，进入草绘环境。按照二维图纸绘制拉伸截面，绘制完成后，单击“完成草图”退出草图界面2）按如下设置参数后，单击‘确定’，完成耳环主体的拉伸，如图3.切除部分实体1）选择‘拉伸’，单击截面中的‘绘制曲线’，选择现有平面的XZ平面，进入草绘环境。按照二维图纸绘制拉伸截面，绘制完成后，单击“完成草图”退出草图界面v1.0可编辑可修改62）按如下设置参数（注：布尔运算，选择‘求差’），单击‘确定’，完成耳环主体的拉伸，如图4.切除部分实体1）选择‘拉伸’，单击截面中的‘绘制曲线’，选择现有平面的XZ平面，进入草绘环境。按照二维图纸绘制拉伸截面，绘制完成后，单击“完成草图”退出草图界面v1.0可编辑可修改72）按如下设置参数（注：布尔运算，选择‘求差’），单击‘确定’，完成耳环主体的拉伸，如图v1.0可编辑可修改85.切除棱角1）选择‘拉伸’，单击截面中的‘绘制曲线’，选择现有平面的耳环端面，进入草绘环境。按照二维图纸绘制拉伸截面，绘制完成后，单击“完成草图”退出草图界面2）按如下设置参数（注：布尔运算，选择‘无’），单击‘确定’，完成棱角主体的拉伸，如图v1.0可编辑可修改93）镜像棱角插入-关联复制-镜像特征，选择建立的棱角特征，选择镜像平面为YZ平面，单击确定，如图4）布尔差，在耳环主体上切除两个棱角单击‘求差’命令，目标体为耳环主体，到具体为两个棱角体，单击确定v1.0可编辑可修改106.建立法兰孔1）单击‘孔’命令，‘位置’-单击‘绘制截面’进入草绘环境，按二位图纸绘制八个孔的中心位置，在中心位置放置一个点，完成草绘。2）按照如图设置参数后，单击确定v1.0可编辑可修改117.建立连接体1）单击‘拉伸’命令，选择，圆柱上表面，进入草绘环境，在中心位置绘制一个直径为105的圆，完成草绘。2）按照如图设置参数，选择拔模角度为20，单击确定。v1.0可编辑可修改128.将已建成的模型进行布尔加运算9.生成底部空腔单击‘球’命令，指定点为整体坐标原点，直径为90，布尔为‘求差’，单击确定10.建阶梯孔1）单击‘拉伸’命令，在耳环端面，建立草绘平面，进入草绘环境后，在中心处画一个直径51的圆，完成草绘。v1.0可编辑可修改132）按照如图设置参数，拉伸值为10，布尔求差。3）同样方法在另一个耳环端面建立阶梯孔。效果如下v1.0可编辑可修改1411.棱处理，倒圆角1）在如图所示的几处位置到R5圆角2）在如图所示的几处位置到R2圆角v1.0可编辑可修改15通过以上建模步骤，得出万向节叉的三维模型，显示如下图v1.0可编辑可修改16传动轴三维建模1.建立法兰盘，起始点为原点，指定矢量为+Z，建模参数如图2.建立阶梯轴，直径95长1463.建立阶梯轴，直径90长83v1.0可编辑可修改174.建立阶梯轴，直径80长335.倒圆角R10在图示位置R10倒圆角v1.0可编辑可修改186.倒圆角在图示位置倒圆角7.倒斜角2X2在图示位置倒2X2斜角v1.0可编辑可修改198.建立阶梯轴（退刀槽）直径60，长59.建立花键1）单击‘拉伸’，以小圆柱端面为草绘平面，进入草绘环境，根据二维草图，绘制花键截面，完成草图，如图v1.0可编辑可修改202）按照图示设置参数，拉伸花键3）对花键齿倒2x2斜角v1.0可编辑可修改2110.建立阶梯轴，直径30长42，并倒圆角11.建立法兰孔...
