实用标准文档文案大全实验二参观透射电子显微镜时间:2015年12月1日第一组:14:30-15:302013级金属材料工程专业一班第二组:15:30-16:302013级金属材料工程专业二班地点:材料科学与工程学院一楼TEM室讲解:龚伦军老师实验二透射电镜结构原理、样品制备及观察一、实验内容及实验目的1.结合透射电镜实物介绍其基本结构及工作原理,以加深对透射电镜结构的整体印象,加深对透射电镜工作原理的了解

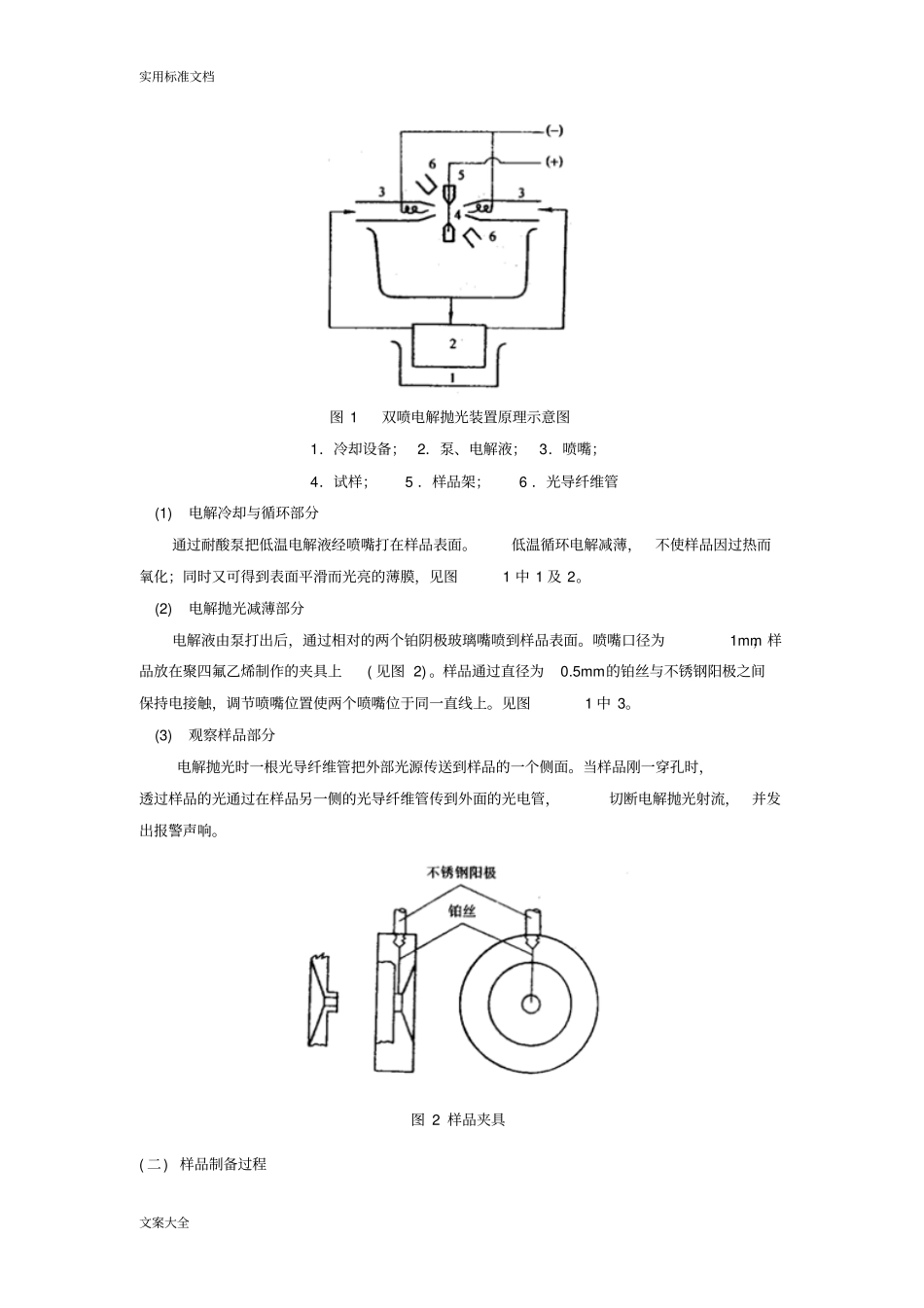

2.掌握材料薄膜样品的制备方法—双喷电解减薄法和离子薄化法
3.选用合适的样品,通过明暗场像操作的实际演示,了解明暗场成像原理
通过选区电子衍射的实际操作演示,加深对选区电子衍射原理的了解
二、透射电镜的基本结构及工作原理透射电子显微镜是一种具有高分辨率、高放大倍数的电子光学仪器,被广泛应用于材料科学等研究领域
透射电镜以波长极短的电子束作为光源,电子束经由聚光镜系统的电磁透镜将其聚焦成一束近似平行的光线穿透样品,再经成像系统的电磁透镜成像和放大,然后电子束投射到主镜简最下方的荧光屏上而形成所观察的图像
在材料科学研究领域,透射电镜主要可用于材料微区的组织形貌观察、晶体缺陷分析和晶体结构测定
透射电子显微镜按加速电压分类,通常可分为常规电镜(100kV)、高压电镜(300kV)和超高压电镜(500kV以上)
提高加速电压,可缩短入射电子的波长
一方面有利于提高电镜的分辨率;同时又可以提高对试样的穿透能力,这不仅可以放宽对试样减薄的要求,而且厚试样与近二维状态的薄试样相比,更接近三维的实际情况
就当前各研究领域使用的透射电镜来看,其主要三个性能指标大致如下:加速电压:80~3000kV分辨率:点分辨率为0
35nm、线分辨率为0
2nm最高放大倍数:30~100万倍实用标准文档文案大全尽管近年来商品电镜的型号繁多,高性能多用途的透射电镜不断出现,但总体说
