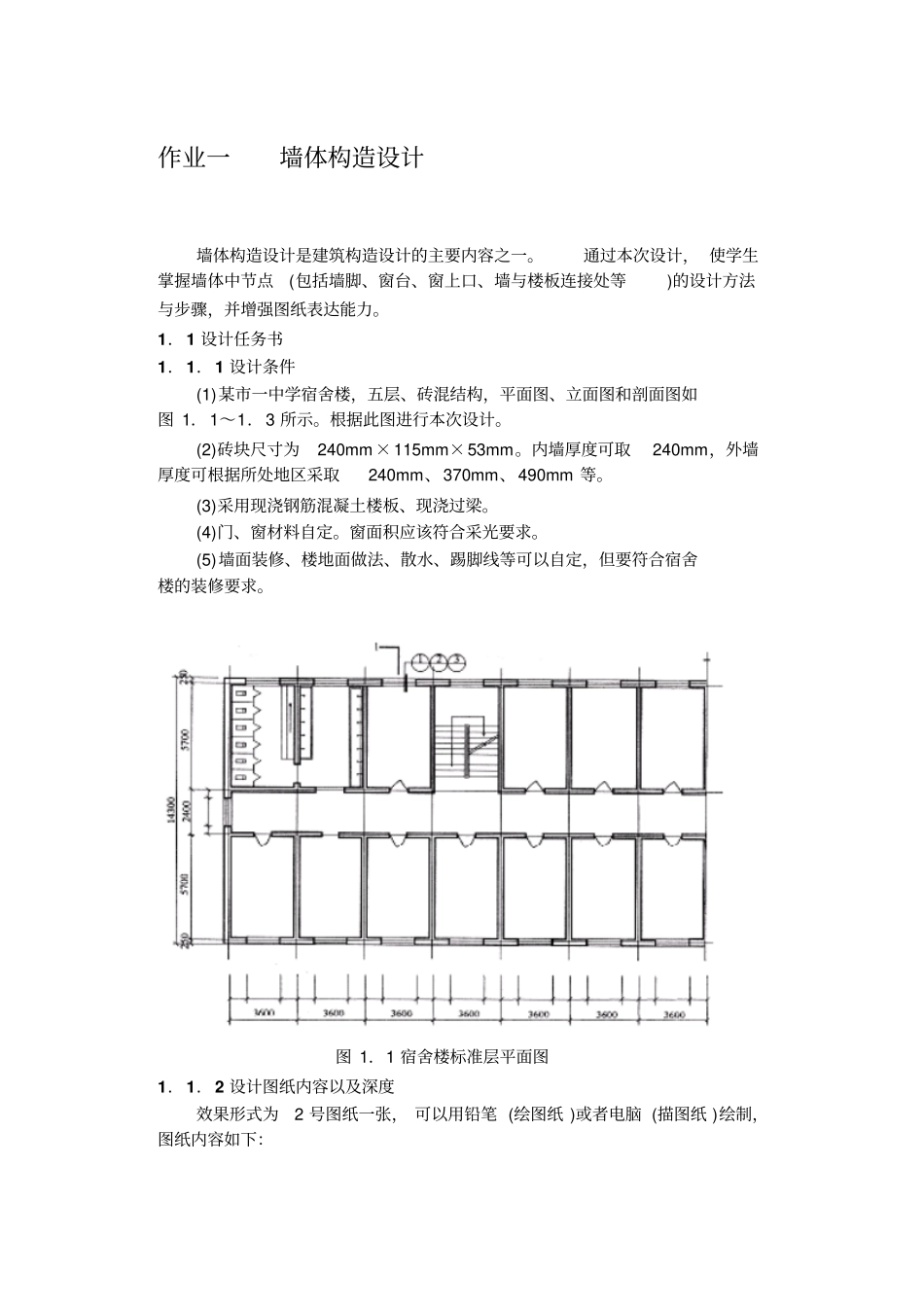

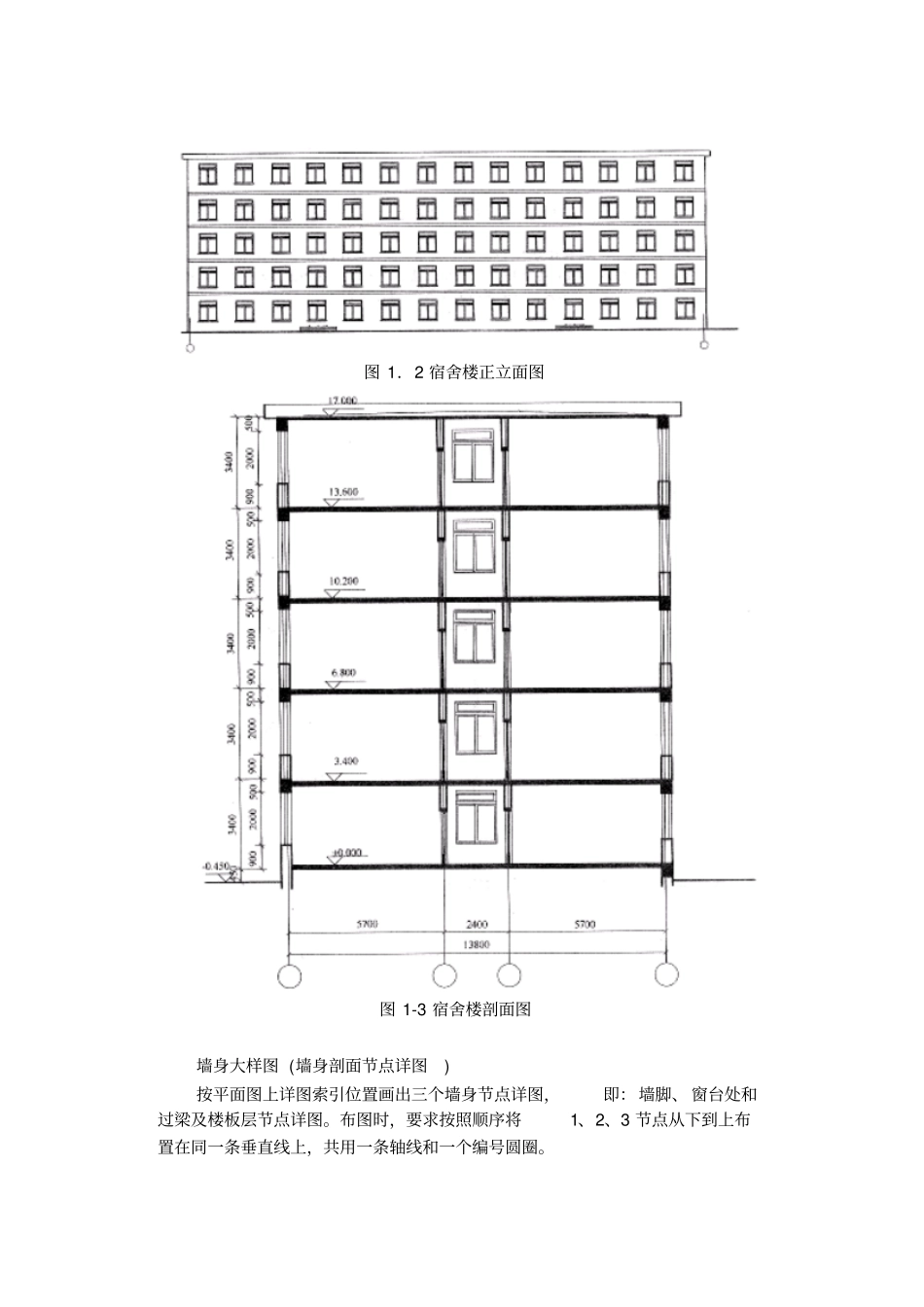

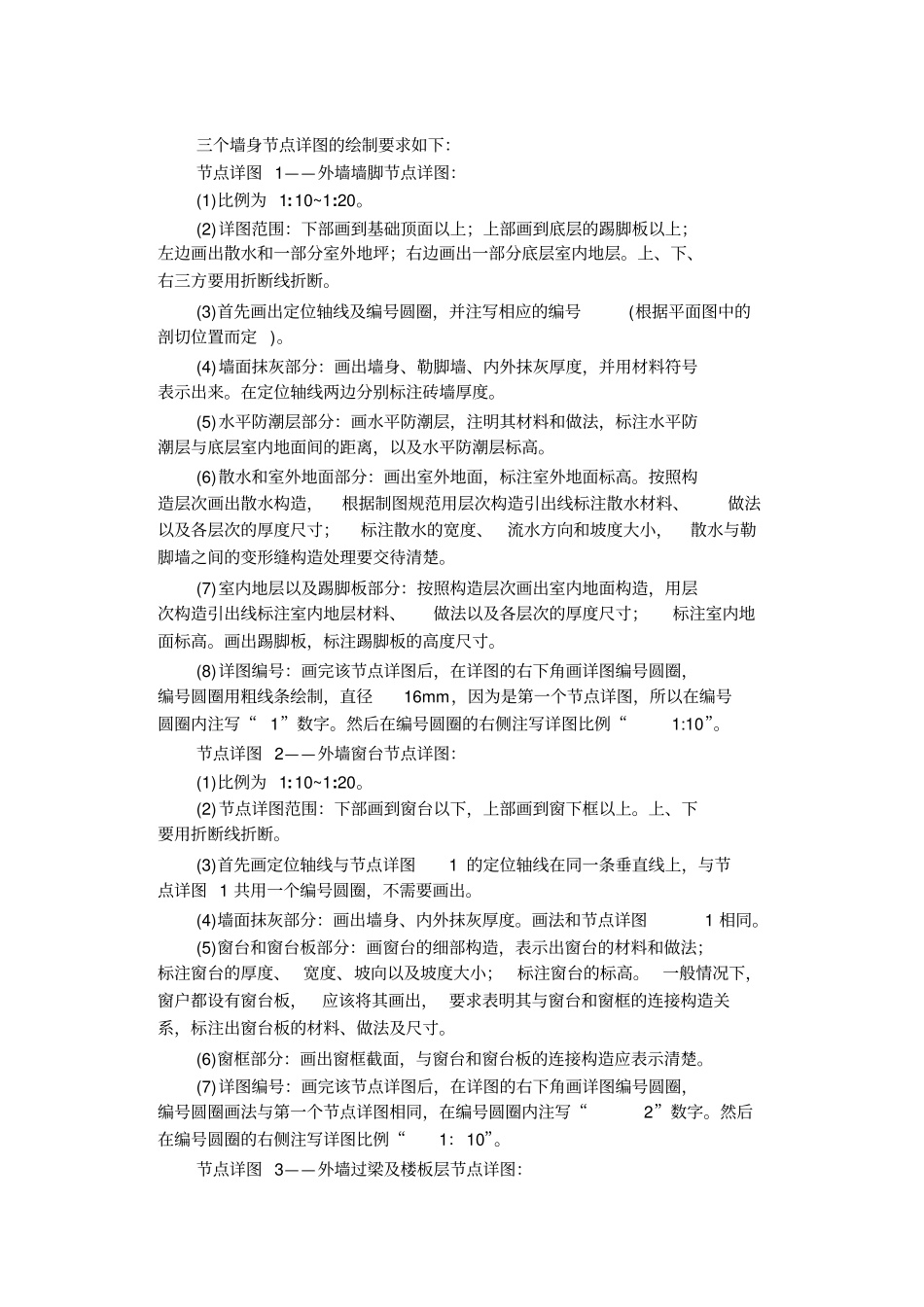

作业一墙体构造设计墙体构造设计是建筑构造设计的主要内容之一。通过本次设计，使学生掌握墙体中节点(包括墙脚、窗台、窗上口、墙与楼板连接处等)的设计方法与步骤，并增强图纸表达能力。1．1设计任务书1．1．1设计条件(1)某市一中学宿舍楼，五层、砖混结构，平面图、立面图和剖面图如图1．1～1．3所示。根据此图进行本次设计。(2)砖块尺寸为240mm×115mm×53mm。内墙厚度可取240mm，外墙厚度可根据所处地区采取240mm、370mm、490mm等。(3)采用现浇钢筋混凝土楼板、现浇过梁。(4)门、窗材料自定。窗面积应该符合采光要求。(5)墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合宿舍楼的装修要求。图1．1宿舍楼标准层平面图1．1．2设计图纸内容以及深度效果形式为2号图纸一张，可以用铅笔(绘图纸)或者电脑(描图纸)绘制，图纸内容如下：图1．2宿舍楼正立面图图1-3宿舍楼剖面图墙身大样图(墙身剖面节点详图)按平面图上详图索引位置画出三个墙身节点详图，即：墙脚、窗台处和过梁及楼板层节点详图。布图时，要求按照顺序将1、2、3节点从下到上布置在同一条垂直线上，共用一条轴线和一个编号圆圈。三个墙身节点详图的绘制要求如下：节点详图1——外墙墙脚节点详图：(1)比例为1:10~1:20。(2)详图范围：下部画到基础顶面以上；上部画到底层的踢脚板以上；左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。上、下、右三方要用折断线折断。(3)首先画出定位轴线及编号圆圈，并注写相应的编号(根据平面图中的剖切位置而定)。(4)墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。在定位轴线两边分别标注砖墙厚度。(5)水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。(6)散水和室外地面部分：画出室外地面，标注室外地面标高。按照构造层次画出散水构造，根据制图规范用层次构造引出线标注散水材料、做法以及各层次的厚度尺寸；标注散水的宽度、流水方向和坡度大小，散水与勒脚墙之间的变形缝构造处理要交待清楚。(7)室内地层以及踢脚板部分：按照构造层次画出室内地面构造，用层次构造引出线标注室内地层材料、做法以及各层次的厚度尺寸；标注室内地面标高。画出踢脚板，标注踢脚板的高度尺寸。(8)详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，编号圆圈用粗线条绘制，直径16mm，因为是第一个节点详图，所以在编号圆圈内注写“1”数字。然后在编号圆圈的右侧注写详图比例“1:10”。节点详图2——外墙窗台节点详图：(1)比例为1:10~1:20。(2)节点详图范围：下部画到窗台以下，上部画到窗下框以上。上、下要用折断线折断。(3)首先画定位轴线与节点详图1的定位轴线在同一条垂直线上，与节点详图1共用一个编号圆圈，不需要画出。(4)墙面抹灰部分：画出墙身、内外抹灰厚度。画法和节点详图1相同。(5)窗台和窗台板部分：画窗台的细部构造，表示出窗台的材料和做法；标注窗台的厚度、宽度、坡向以及坡度大小；标注窗台的标高。一般情况下，窗户都设有窗台板，应该将其画出，要求表明其与窗台和窗框的连接构造关系，标注出窗台板的材料、做法及尺寸。(6)窗框部分：画出窗框截面，与窗台和窗台板的连接构造应表示清楚。(7)详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，编号圆圈画法与第一个节点详图相同，在编号圆圈内注写“2”数字。然后在编号圆圈的右侧注写详图比例“1：10”。节点详图3——外墙过梁及楼板层节点详图：(1)比例为1:10~1:20。(2)详图范围：下部画到下层窗上框以下；上部画到上层的踢脚板以上。上、下要用折断线折断。(3)首先画定位轴线与节点详图1和节点详图2的定位轴线在同一条垂直线上，与节点详图1或2共用一个编号圆圈，不需要画出。(4)墙面抹灰部分：画出墙身、内外抹灰厚度。画法和节点详图1、2相同。(5)窗上框部分：画出窗上框截面，与窗台和窗台板的连接构造应表示清楚。(6)窗过梁部分：画出钢筋混凝土过梁的细部构造，标注过梁的材料符号以及相关尺寸；标注过梁下表面标高。(7)圈梁以及楼板层部分：一般圈梁可以兼用作过梁，此时圈梁的画法与...
