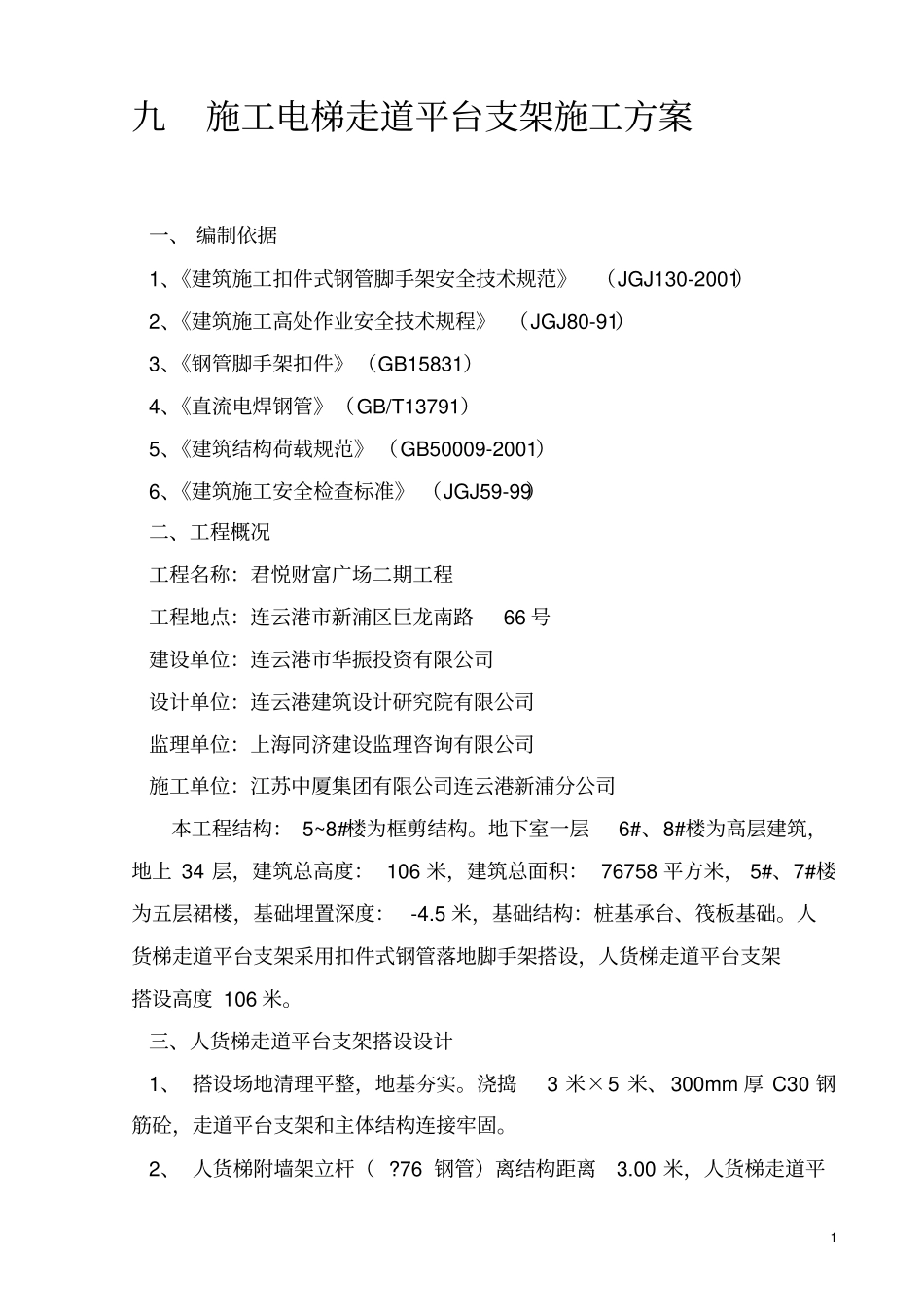

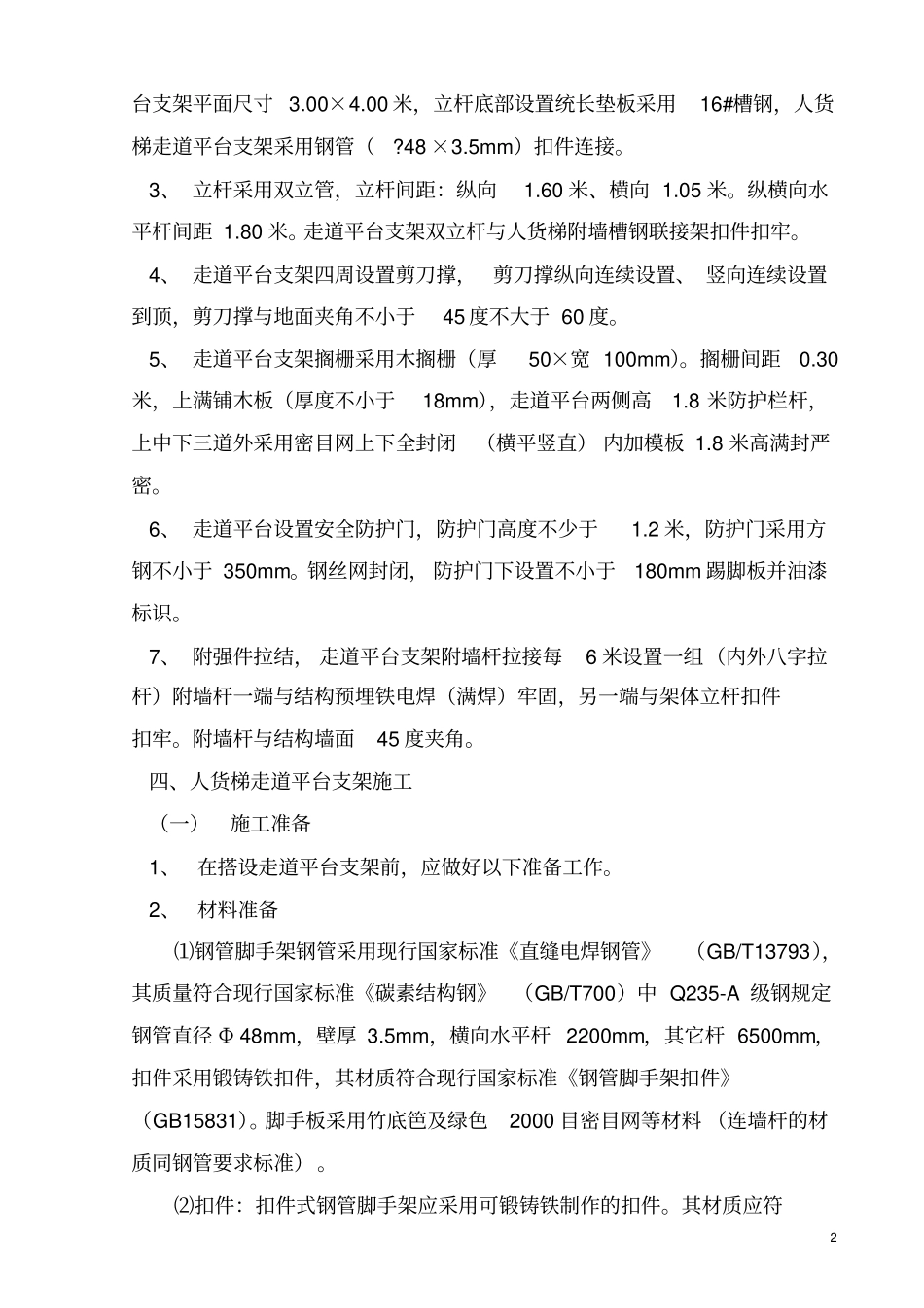

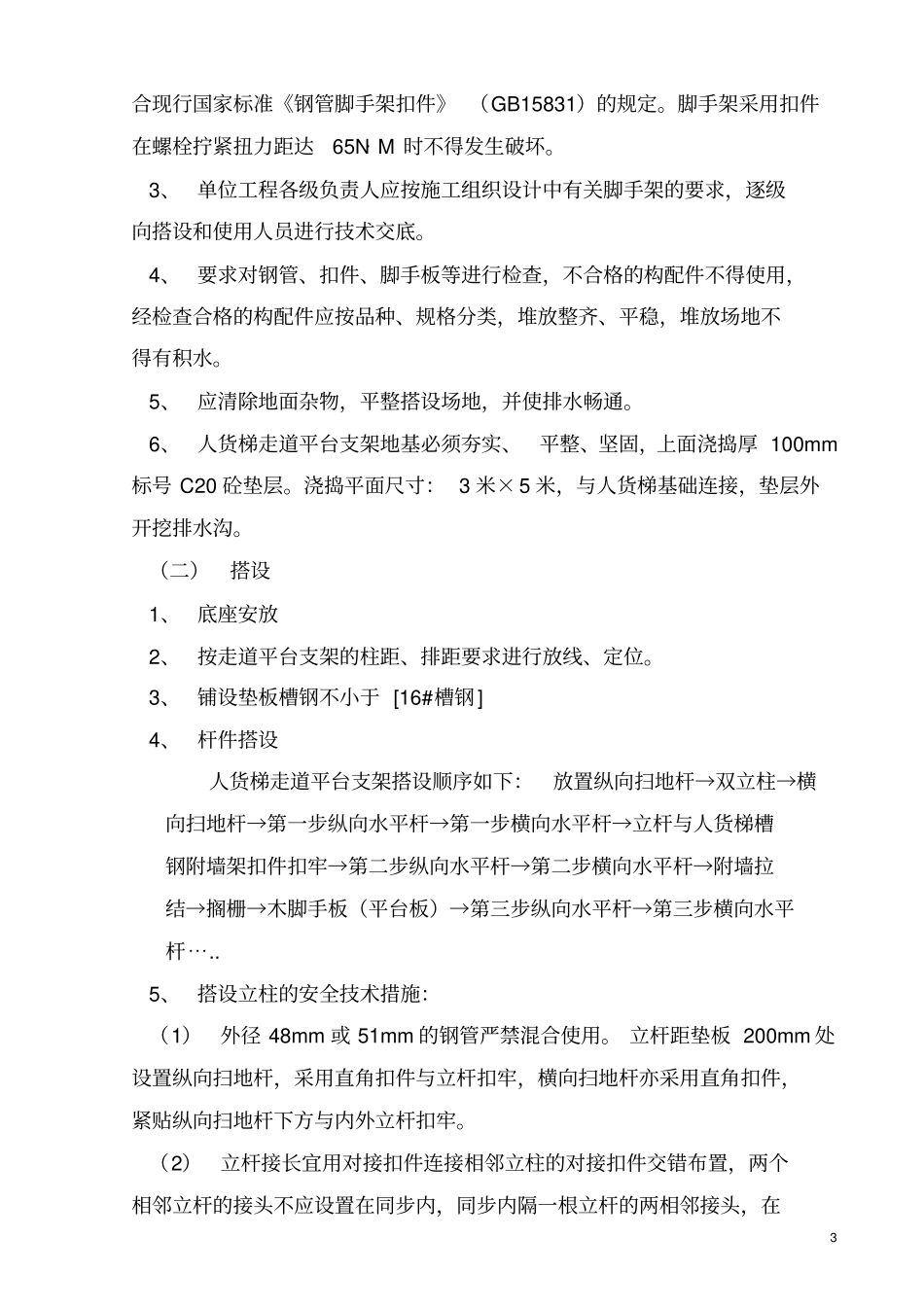

1九施工电梯走道平台支架施工方案一、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2、《建筑施工高处作业安全技术规程》（JGJ80-91）3、《钢管脚手架扣件》（GB15831）4、《直流电焊钢管》（GB/T13791）5、《建筑结构荷载规范》（GB50009-2001）6、《建筑施工安全检查标准》（JGJ59-99）二、工程概况工程名称：君悦财富广场二期工程工程地点：连云港市新浦区巨龙南路66号建设单位：连云港市华振投资有限公司设计单位：连云港建筑设计研究院有限公司监理单位：上海同济建设监理咨询有限公司施工单位：江苏中厦集团有限公司连云港新浦分公司本工程结构：5~8#楼为框剪结构。地下室一层6#、8#楼为高层建筑，地上34层，建筑总高度：106米，建筑总面积：76758平方米，5#、7#楼为五层裙楼，基础埋置深度：-4.5米，基础结构：桩基承台、筏板基础。人货梯走道平台支架采用扣件式钢管落地脚手架搭设，人货梯走道平台支架搭设高度106米。三、人货梯走道平台支架搭设设计1、搭设场地清理平整，地基夯实。浇捣3米×5米、300mm厚C30钢筋砼，走道平台支架和主体结构连接牢固。2、人货梯附墙架立杆（?76钢管）离结构距离3.00米，人货梯走道平2台支架平面尺寸3.00×4.00米，立杆底部设置统长垫板采用16#槽钢，人货梯走道平台支架采用钢管（?48×3.5mm）扣件连接。3、立杆采用双立管，立杆间距：纵向1.60米、横向1.05米。纵横向水平杆间距1.80米。走道平台支架双立杆与人货梯附墙槽钢联接架扣件扣牢。4、走道平台支架四周设置剪刀撑，剪刀撑纵向连续设置、竖向连续设置到顶，剪刀撑与地面夹角不小于45度不大于60度。5、走道平台支架搁栅采用木搁栅（厚50×宽100mm）。搁栅间距0.30米，上满铺木板（厚度不小于18mm），走道平台两侧高1.8米防护栏杆，上中下三道外采用密目网上下全封闭（横平竖直）内加模板1.8米高满封严密。6、走道平台设置安全防护门，防护门高度不少于1.2米，防护门采用方钢不小于350mm。钢丝网封闭，防护门下设置不小于180mm踢脚板并油漆标识。7、附强件拉结，走道平台支架附墙杆拉接每6米设置一组（内外八字拉杆）附墙杆一端与结构预埋铁电焊（满焊）牢固，另一端与架体立杆扣件扣牢。附墙杆与结构墙面45度夹角。四、人货梯走道平台支架施工（一）施工准备1、在搭设走道平台支架前，应做好以下准备工作。2、材料准备⑴钢管脚手架钢管采用现行国家标准《直缝电焊钢管》（GB/T13793），其质量符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢规定钢管直径Φ48mm，壁厚3.5mm，横向水平杆2200mm，其它杆6500mm，扣件采用锻铸铁扣件，其材质符合现行国家标准《钢管脚手架扣件》（GB15831）。脚手板采用竹底笆及绿色2000目密目网等材料（连墙杆的材质同钢管要求标准）。⑵扣件：扣件式钢管脚手架应采用可锻铸铁制作的扣件。其材质应符3合现行国家标准《钢管脚手架扣件》（GB15831）的规定。脚手架采用扣件在螺栓拧紧扭力距达65N·M时不得发生破坏。3、单位工程各级负责人应按施工组织设计中有关脚手架的要求，逐级向搭设和使用人员进行技术交底。4、要求对钢管、扣件、脚手板等进行检查，不合格的构配件不得使用，经检查合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。5、应清除地面杂物，平整搭设场地，并使排水畅通。6、人货梯走道平台支架地基必须夯实、平整、坚固，上面浇捣厚100mm标号C20砼垫层。浇捣平面尺寸：3米×5米，与人货梯基础连接，垫层外开挖排水沟。（二）搭设1、底座安放2、按走道平台支架的柱距、排距要求进行放线、定位。3、铺设垫板槽钢不小于[16#槽钢]4、杆件搭设人货梯走道平台支架搭设顺序如下：放置纵向扫地杆→双立柱→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→立杆与人货梯槽钢附墙架扣件扣牢→第二步纵向水平杆→第二步横向水平杆→附墙拉结→搁栅→木脚手板（平台板）→第三步纵向水平杆→第三步横向水平杆⋯..5、搭设立柱的安全技术措施：（1）外径48mm或51mm的钢管严禁混合使用。立杆距垫板200mm处设置纵向扫地杆，采用直角扣件与立杆扣牢，横向扫地杆亦采用直角扣件，紧贴纵向扫地杆下方...
