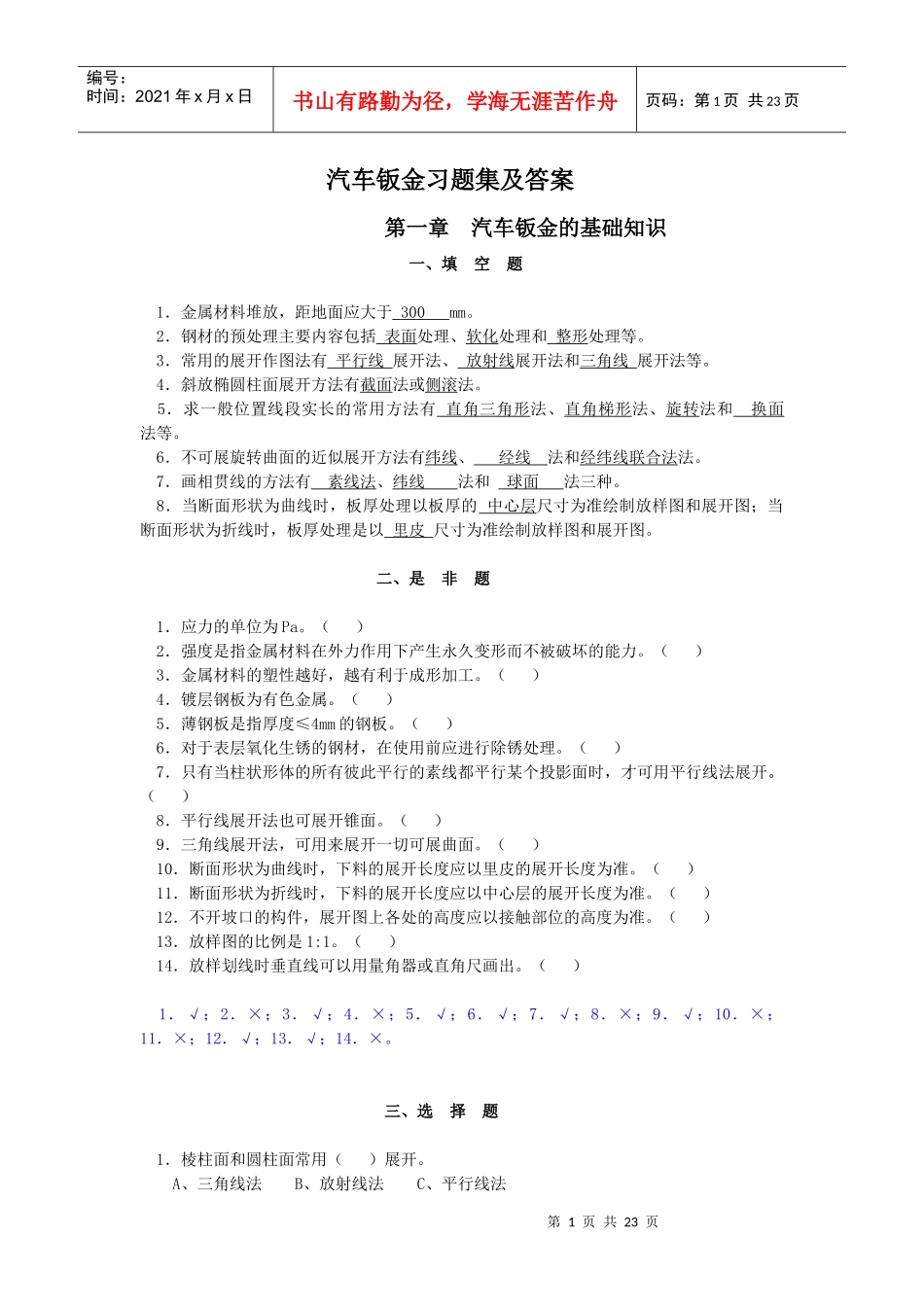

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页汽车钣金习题集及答案第一章汽车钣金的基础知识一、填空题1．金属材料堆放，距地面应大于300mm。2．钢材的预处理主要内容包括表面处理、软化处理和整形处理等。3．常用的展开作图法有平行线展开法、放射线展开法和三角线展开法等。4．斜放椭圆柱面展开方法有截面法或侧滚法。5．求一般位置线段实长的常用方法有直角三角形法、直角梯形法、旋转法和换面法等。6．不可展旋转曲面的近似展开方法有纬线、经线法和经纬线联合法法。7．画相贯线的方法有素线法、纬线法和球面法三种。8．当断面形状为曲线时，板厚处理以板厚的中心层尺寸为准绘制放样图和展开图；当断面形状为折线时，板厚处理是以里皮尺寸为准绘制放样图和展开图。二、是非题1．应力的单位为Pa。（）2．强度是指金属材料在外力作用下产生永久变形而不被破坏的能力。（）3．金属材料的塑性越好，越有利于成形加工。（）4．镀层钢板为有色金属。（）5．薄钢板是指厚度≤4mm的钢板。（）6．对于表层氧化生锈的钢材，在使用前应进行除锈处理。（）7．只有当柱状形体的所有彼此平行的素线都平行某个投影面时，才可用平行线法展开。（）8．平行线展开法也可展开锥面。（）9．三角线展开法，可用来展开一切可展曲面。（）10．断面形状为曲线时，下料的展开长度应以里皮的展开长度为准。（）11．断面形状为折线时，下料的展开长度应以中心层的展开长度为准。（）12．不开坡口的构件，展开图上各处的高度应以接触部位的高度为准。（）13．放样图的比例是1:1。（）14．放样划线时垂直线可以用量角器或直角尺画出。（）1．√；2．×；3．√；4．×；5．√；6．√；7．√；8．×；9．√；10．×；11．×；12．√；13．√；14．×。三、选择题1．棱柱面和圆柱面常用（）展开。A、三角线法B、放射线法C、平行线法第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页2．圆锥面和棱锥面常用（）展开。A、三角线法B、平行线法C、放射线法3．球面的近似展开方法是（）。A、平行线法B、纬线法C、三角线法4．“天圆地方”构件常用的展开方法是（）。A、平行线法B、三角线法C、纬线法D、放射线法5．断面形状为曲线时的板厚处理方法是以（）尺寸为准绘制放样图和展开图。A、中心层B、里皮尺寸C、外皮尺寸6．施工图的比例是（）。A、1:1B、2:1C、按构件形状和大小进行放大或缩小7．放样图的比例是（）。A、1:1B、2:1C、按构件形状和大小进行放大或缩小1．C；2．C；3．B；4．B；5．A；6．C；7．A。四、名词解释1．力学性能力学性能是指金属材料在外力作用时所表现出来的性能2．强度强度是指金属材料在静载荷作用下，抵抗变形和破坏的能力。3．抗拉强度抗拉强度是指金属材料在拉断前所能承受的最大应力。4．塑性塑性是指金属材料在外力作用下产生永久变形而不被破坏的能力。5．硬度硬度是指金属材料抵抗比它更硬物体压入其表面的能力。6．展开图展开图是将构件的立体表面按实际形状和尺寸依次展开在一个平面上所得到的平面图形。7．放样图．放样图就是依照施工图把工件的实际形状和大小画到施工板料或纸板上的图形。五、问答题1．钣金常用基本展开方法有哪几种？1）平行线展开法。2）放射线展开法3）三角线展开法2．试述平行线展开法原理和适用范围。对于柱面形体，可假设沿构件表面的棱线（或素线）将构件剖开，然后将其表面沿着与棱第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页线（或素线）垂直的方向打开并依次摊平在一平面上，得展开图。平行线展开法的适用范围：形体表面的直素线彼此平行，而且都将实长表现于投影图上，才可用平行线展开法。3．试述放射线展开法原理和适用范围。就是把锥体表面上的任意相邻的两条棱线（或素线）及其所夹的底边线，看成是一个近似的平面小三角形，把所有的小三角形依次展开成一平面，得展开图。放射线展开法的适用范围：构件表面的素线或棱线（或其延长线）能够汇交于一点，即构件表面为锥体时应采用放射线展开法。4．汽...
