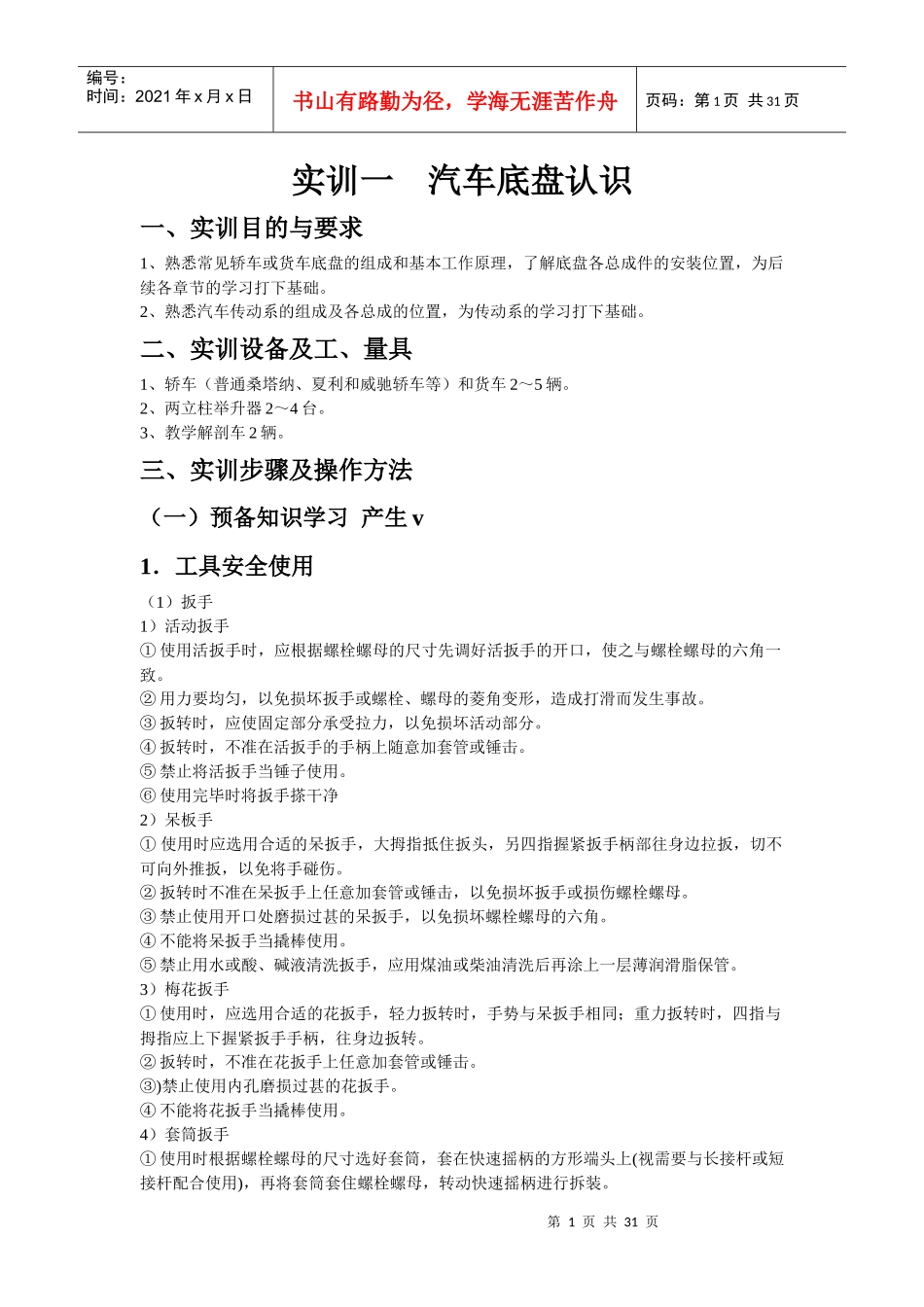

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页实训一汽车底盘认识一、实训目的与要求1、熟悉常见轿车或货车底盘的组成和基本工作原理，了解底盘各总成件的安装位置，为后续各章节的学习打下基础。2、熟悉汽车传动系的组成及各总成的位置，为传动系的学习打下基础。二、实训设备及工、量具1、轿车（普通桑塔纳、夏利和威驰轿车等）和货车2～5辆。2、两立柱举升器2～4台。3、教学解剖车2辆。三、实训步骤及操作方法（一）预备知识学习产生v1．工具安全使用（1）扳手1）活动扳手①使用活扳手时，应根据螺栓螺母的尺寸先调好活扳手的开口，使之与螺栓螺母的六角一致。②用力要均匀，以免损坏扳手或螺栓、螺母的菱角变形，造成打滑而发生事故。③扳转时，应使固定部分承受拉力，以免损坏活动部分。④扳转时，不准在活扳手的手柄上随意加套管或锤击。⑤禁止将活扳手当锤子使用。⑥使用完毕时将扳手搽干净2）呆板手①使用时应选用合适的呆扳手，大拇指抵住扳头，另四指握紧扳手柄部往身边拉扳，切不可向外推扳，以免将手碰伤。②扳转时不准在呆扳手上任意加套管或锤击，以免损坏扳手或损伤螺栓螺母。③禁止使用开口处磨损过甚的呆扳手，以免损坏螺栓螺母的六角。④不能将呆扳手当撬棒使用。⑤禁止用水或酸、碱液清洗扳手，应用煤油或柴油清洗后再涂上一层薄润滑脂保管。3）梅花扳手①使用时，应选用合适的花扳手，轻力扳转时，手势与呆扳手相同；重力扳转时，四指与拇指应上下握紧扳手手柄，往身边扳转。②扳转时，不准在花扳手上任意加套管或锤击。)③禁止使用内孔磨损过甚的花扳手。④不能将花扳手当撬棒使用。4）套筒扳手①使用时根据螺栓螺母的尺寸选好套筒，套在快速摇柄的方形端头上(视需要与长接杆或短接杆配合使用)，再将套筒套住螺栓螺母，转动快速摇柄进行拆装。第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页②用棘轮手柄扳转时，不准拆装过紧的螺栓螺母，以免损坏棘轮手柄。③拆装时，握快速摇柄的手切勿摇晃，以免套筒滑出或损坏螺栓螺母的六角。④禁止用锤子将套筒击人变形的螺栓螺母的六角进行拆装，以免损坏套筒。⑤禁止使用内孔磨损过甚的套筒。⑥工具用毕，应清洗油污，妥善放置。5）扭力扳手①拆装时用左手把住套筒，右手握紧扭力扳手手柄往身边扳转。禁止往外推，以免滑脱而损伤身体。②对要求拧紧力矩较大，且工件较大、螺栓数较多的螺栓螺母时，应分次按一定顺序拧紧。③拧紧螺栓螺母时，不能用力过猛，以免损坏螺纹。④禁止使用无刻度盘或刻度线不清的扭力扳手。⑤拆装时，禁止在扭力扳手的手柄上再加套管或用锤子锤击。⑥扭力扳手使用后应擦净油污，妥善放置。⑦预调式扭力扳手使用前应做好调校工作，用后应将预紧力矩调到零位。6）管子扳手①要选择合适的规格；②钳头开口要等于工件的直径；③钳头要卡紧工件后再用力扳，防止打滑伤人；④用加力杆时，长度要适当。搬动手柄时，注意承载扭矩，不能用力过猛，防止过载损坏；⑤管钳牙和调节环要保持清洁；⑥一般管子钳不能作为锤头使用；⑦不能夹持温度超过300℃的工件。7）内六角扳手①根据螺栓大小选取合适的内六角。②不得使用过大扭力转动内六角否者是内六角变形。③转动的范围要合适否者碰磕手④使用完毕时把搽干净放回工具盒保存8）、火花塞套筒①使用时，根据火花塞的装配位置和火花塞六角的尺寸应选用不同高度和径向尺寸的火花塞套筒。②拆装火花塞时，应套正火花塞套筒再扳转，以免套筒滑脱。扳转火花塞套筒时，不准随意加长手柄，以免损坏套筒。（2）螺钉旋具①应根据螺钉形状、大小选用合适的螺钉旋具并且观察柄是否有绝缘性。②使用时螺钉旋具不可偏斜，扭转的同时施加一定压力，以免旋具滑脱。③使用时，不允许将工件那在手中用旋具拆装螺栓，以免旋具从槽中滑出伤手。④使用时手心应顶住柄端，并用手指旋转旋具手柄。如使用较长的螺钉旋具，左手应把住旋具的前端。⑤不允许用扳手或钳子扳转旋具口的方法来增大扭力，以免使旋具发生弯曲或扭曲变形。⑥螺钉旋具或工件上有油污时应擦净后再用。⑦禁止将螺钉...
