浅埋隧道土质覆盖层坍方冒顶治理VIP免费

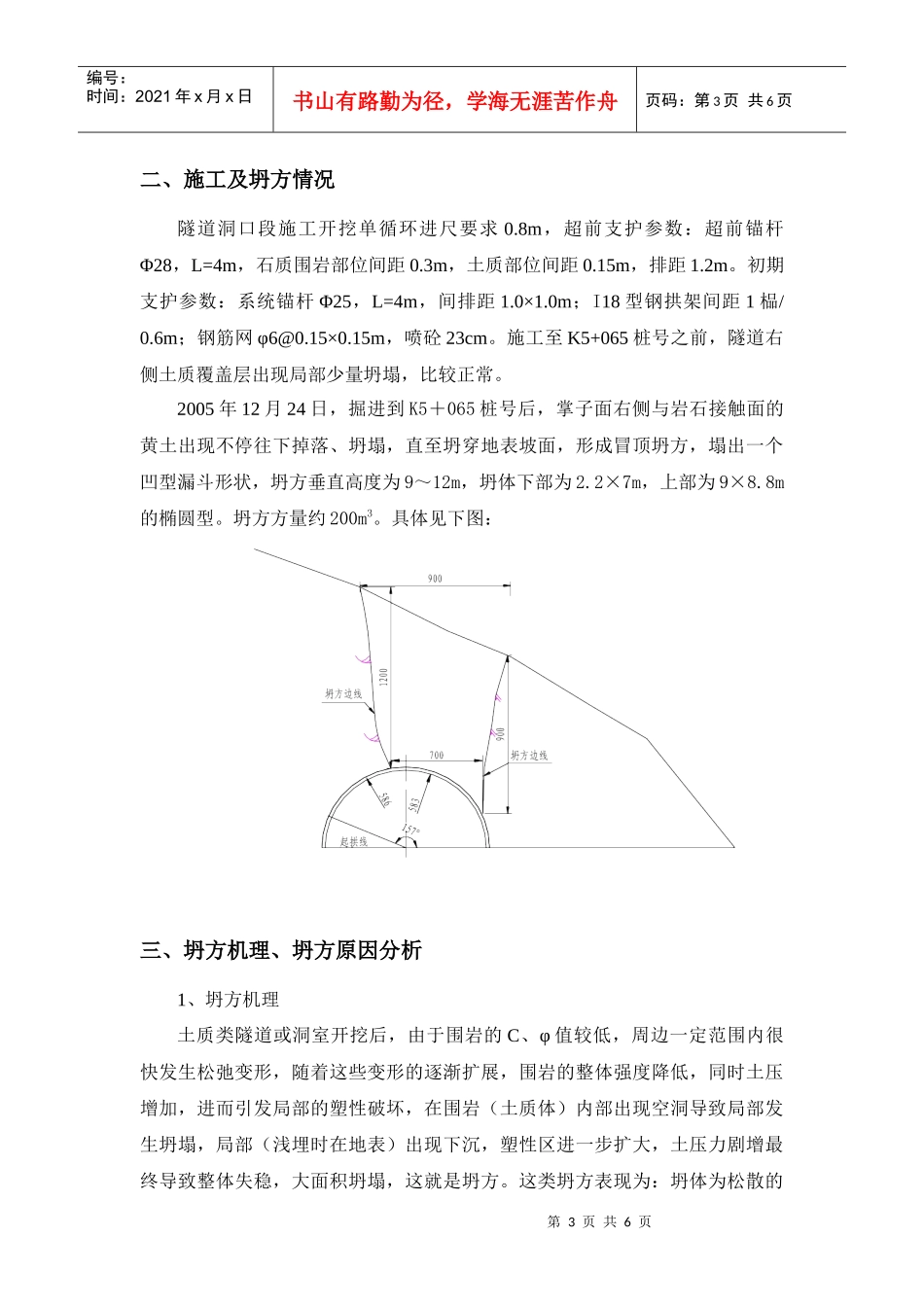

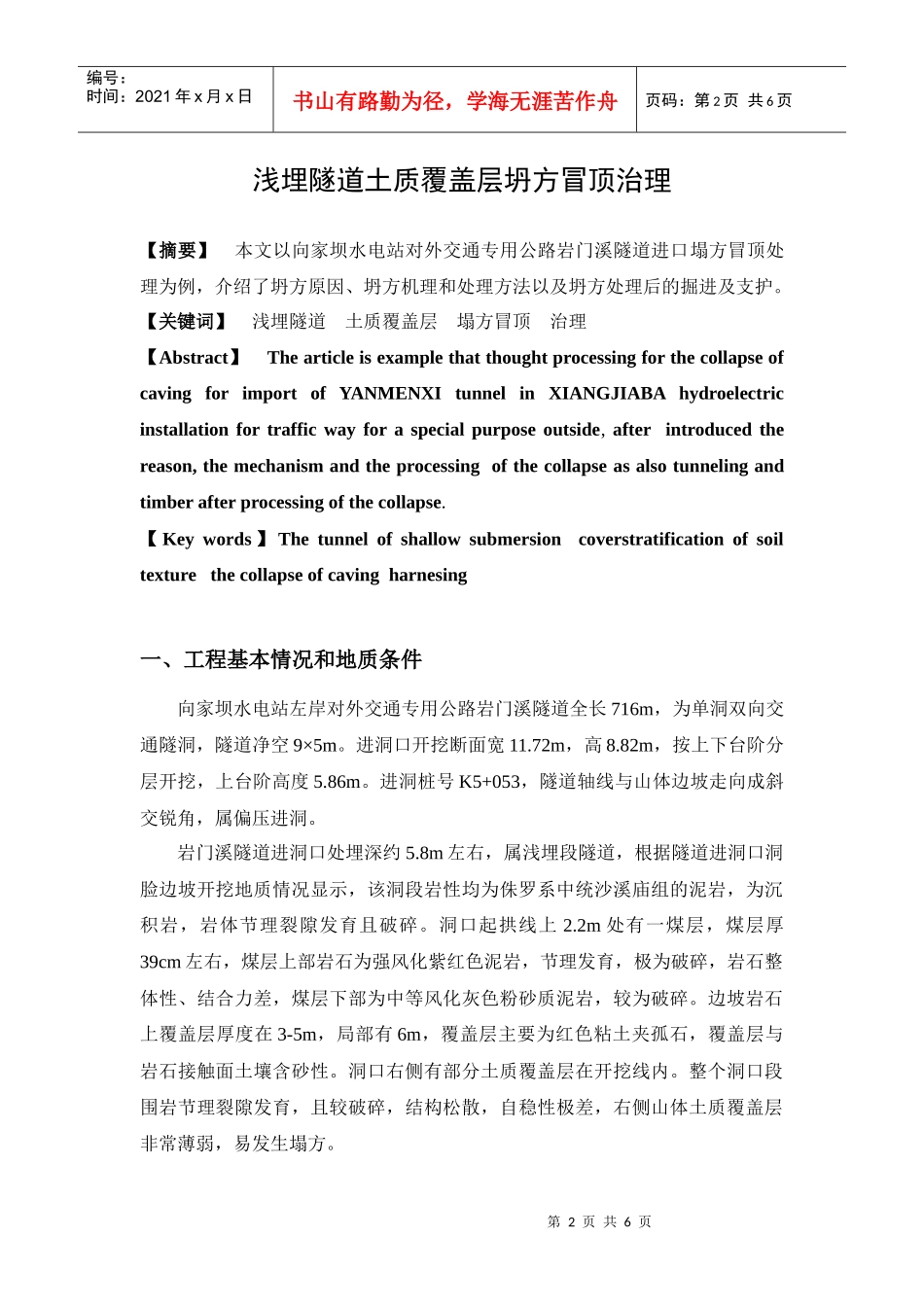

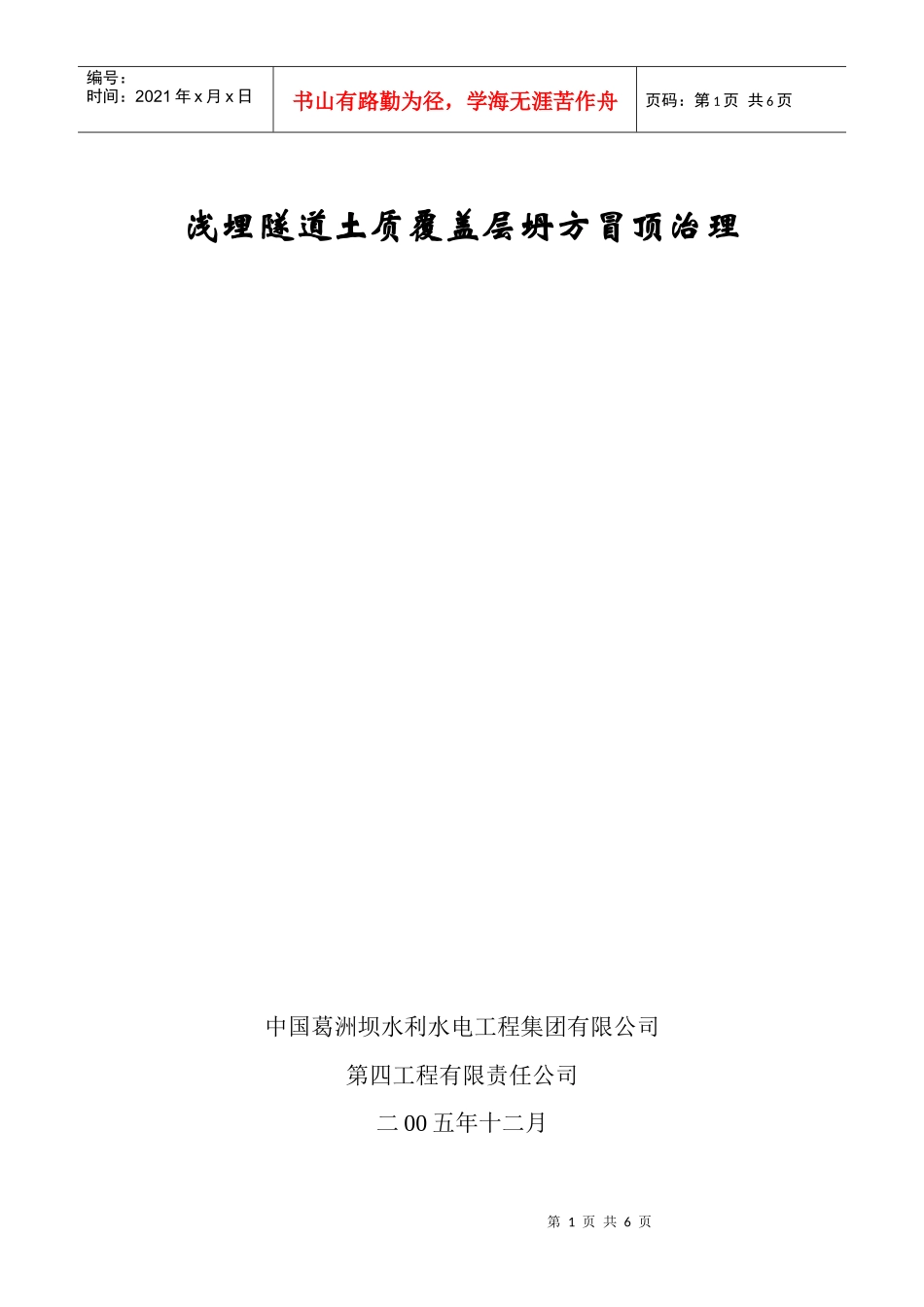

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页浅埋隧道土质覆盖层坍方冒顶治理中国葛洲坝水利水电工程集团有限公司第四工程有限责任公司二00五年十二月第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页浅埋隧道土质覆盖层坍方冒顶治理【摘要】本文以向家坝水电站对外交通专用公路岩门溪隧道进口塌方冒顶处理为例，介绍了坍方原因、坍方机理和处理方法以及坍方处理后的掘进及支护。【关键词】浅埋隧道土质覆盖层塌方冒顶治理【Abstract】ThearticleisexamplethatthoughtprocessingforthecollapseofcavingforimportofYANMENXItunnelinXIANGJIABAhydroelectricinstallationfortrafficwayforaspecialpurposeoutside,afterintroducedthereason,themechanismandtheprocessingofthecollapseasalsotunnelingandtimberafterprocessingofthecollapse.【Keywords】Thetunnelofshallowsubmersioncoverstratificationofsoiltexturethecollapseofcavingharnesing一、工程基本情况和地质条件向家坝水电站左岸对外交通专用公路岩门溪隧道全长716m，为单洞双向交通隧洞，隧道净空9×5m。进洞口开挖断面宽11.72m，高8.82m，按上下台阶分层开挖，上台阶高度5.86m。进洞桩号K5+053，隧道轴线与山体边坡走向成斜交锐角，属偏压进洞。岩门溪隧道进洞口处埋深约5.8m左右，属浅埋段隧道，根据隧道进洞口洞脸边坡开挖地质情况显示，该洞段岩性均为侏罗系中统沙溪庙组的泥岩，为沉积岩，岩体节理裂隙发育且破碎。洞口起拱线上2.2m处有一煤层，煤层厚39cm左右，煤层上部岩石为强风化紫红色泥岩，节理发育，极为破碎，岩石整体性、结合力差，煤层下部为中等风化灰色粉砂质泥岩，较为破碎。边坡岩石上覆盖层厚度在3-5m，局部有6m，覆盖层主要为红色粘土夹孤石，覆盖层与岩石接触面土壤含砂性。洞口右侧有部分土质覆盖层在开挖线内。整个洞口段围岩节理裂隙发育，且较破碎，结构松散，自稳性极差，右侧山体土质覆盖层非常薄弱，易发生塌方。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页二、施工及坍方情况隧道洞口段施工开挖单循环进尺要求0.8m，超前支护参数：超前锚杆Φ28，L=4m，石质围岩部位间距0.3m，土质部位间距0.15m，排距1.2m。初期支护参数：系统锚杆Φ25，L=4m，间排距1.0×1.0m；I18型钢拱架间距1榀/0.6m；钢筋网φ6@0.15×0.15m，喷砼23cm。施工至K5+065桩号之前，隧道右侧土质覆盖层出现局部少量坍塌，比较正常。2005年12月24日，掘进到K5＋065桩号后，掌子面右侧与岩石接触面的黄土出现不停往下掉落、坍塌，直至坍穿地表坡面，形成冒顶坍方，塌出一个凹型漏斗形状，坍方垂直高度为9～12m，坍体下部为2.2×7m，上部为9×8.8m的椭圆型。坍方方量约200m3。具体见下图：三、坍方机理、坍方原因分析1、坍方机理土质类隧道或洞室开挖后，由于围岩的C、φ值较低，周边一定范围内很快发生松弛变形，随着这些变形的逐渐扩展，围岩的整体强度降低，同时土压增加，进而引发局部的塑性破坏，在围岩（土质体）内部出现空洞导致局部发生坍塌，局部（浅埋时在地表）出现下沉，塑性区进一步扩大，土压力剧增最终导致整体失稳，大面积坍塌，这就是坍方。这类坍方表现为：坍体为松散的第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页砂、土（或碎石）混合体，数量较大，坍腔形状较为规则，一般为圆弧形或拱形。2、坍方原因针对本次隧道洞口段坍方，我们分析认为是以下原因：①该段左侧为风化破碎泥岩，右侧为潮湿的粘性黄土覆盖层，中间形成土与岩石的大接触面，因黄土的结构松散，无结合力，整体的稳定性极差。②近期连续十多天阴雨，地表水浸透洞挖断面内的黄土，开挖后，黄土极容易形成坍方、掉落；③爆破进尺存在一点问题，经检查得知，本次开挖实际进尺达到1.7~1.8m。四、坍方处理1、坍方处理的总原则安全，塌方的处理必须安全可靠，做到万无一失；快速，即处理时间最短，以保证工期；保质，即保证工程质量，不得留下任何隐...
