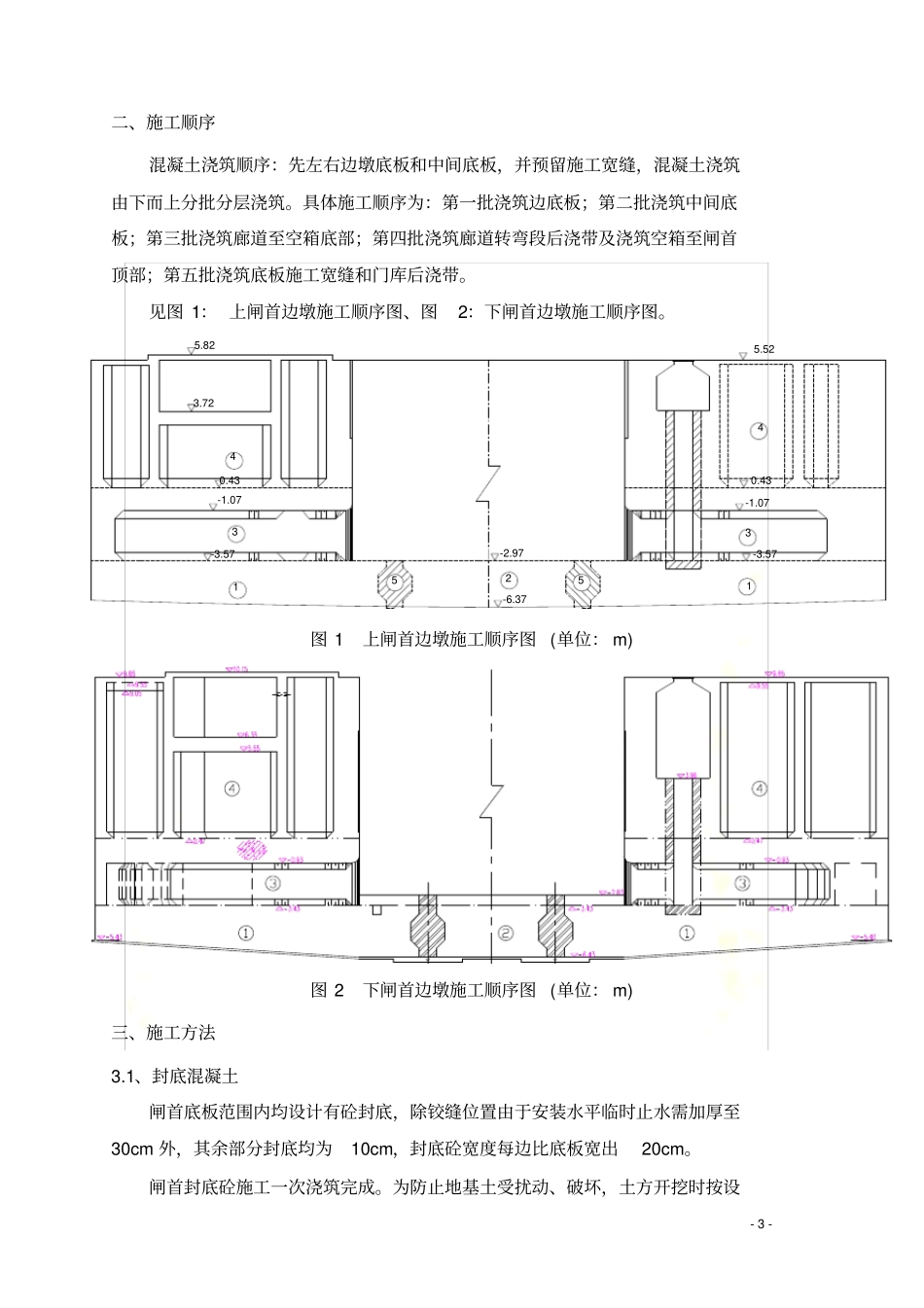

报-上下闸首施工方案-2-上、下闸首施工方案一、工程概况1.1、概述本工程闸首共有2座，分为上闸首和下闸首，其中下闸首建筑物需考虑新沂河防洪要求，等级为1级，上闸首建筑物为2级。上、下闸首均采用钢筋混凝土实体底板和箱型边墩组成的整体式结构，平面尺寸分别为53.8m×27.5m和53.8m×28.8m，输水型式为环形短廊道集中输水。闸首各部位高程见下表。表1：闸首各部位高程表部位高程（m）部位高程(m)上闸首底板底高程-6.37下闸首底板底高程-6.43上闸首门槛顶-2.97下闸首门槛顶-2.83上闸首廊道底标高-3.57下闸首廊道底标高-3.43上闸首廊道顶标高-1.07下闸首廊道顶标高-0.93上闸首空箱底标高0.43下闸首空箱底标高0.47上闸首阀门检修平台标高2.0下闸首阀门检修平台标高3.96上闸首顶5.52下闸首顶9.851.2工程量表2：闸首工程数量表工程名称序号项目单位工程量工程名称序号项目单位工程量上闸首1钢筋t284下闸首1钢筋t325.642C10砼m31952C10砼m31973C25砼m369973C25砼m375844C30砼m34294C30砼m34875护面t45.8715护面t476护角t1.1916护角t1.7787钢盖板t6.4817钢盖板t5.6138水尺m208水尺m209爬梯kg1769爬梯t26310镀锌铁皮止水m57.610镀锌铁皮止水m5511水膨胀橡胶止水m40.911水膨胀橡胶止水m40.812弹性橡胶止水m101.412弹性橡胶止水m100.013钢栏杆t1.12613钢栏杆t2.000-3-二、施工顺序混凝土浇筑顺序：先左右边墩底板和中间底板，并预留施工宽缝，混凝土浇筑由下而上分批分层浇筑。具体施工顺序为：第一批浇筑边底板；第二批浇筑中间底板；第三批浇筑廊道至空箱底部；第四批浇筑廊道转弯段后浇带及浇筑空箱至闸首顶部；第五批浇筑底板施工宽缝和门库后浇带。见图1：上闸首边墩施工顺序图、图2：下闸首边墩施工顺序图。-6.37-2.975.823.720.43-1.07-3.575.520.43-1.07-3.57253113445图1上闸首边墩施工顺序图(单位：m)图2下闸首边墩施工顺序图(单位：m)三、施工方法3.1、封底混凝土闸首底板范围内均设计有砼封底，除铰缝位置由于安装水平临时止水需加厚至30cm外，其余部分封底均为10cm，封底砼宽度每边比底板宽出20cm。闸首封底砼施工一次浇筑完成。为防止地基土受扰动、破坏，土方开挖时按设-4-计要求预留保护层土方30㎝，对基底出现局部超挖的地方，用C10混凝土填实。在模板、镀锌铁皮止水、砼浇筑设备及人员等条件完备时，人工突击挖除基坑保护层土方，在验槽后迅速安装止水、立模，浇筑封底砼。封底砼采用木模，在封底范围内，按一定间距布设标高点控制封底砼高程，砼高程预留闸首边墩及中底板沉降量，根据设计要求，闸首边墩底边应预留25mm沉降量，中部底板应预留10mm的沉降量。砼由本项目搅拌站拌和，通过泵管送入基坑中，使用平板式振捣器振实，刮板刮平，终凝后洒水养护。3.2、闸首底板（1）施工顺序安排闸首底板为结构承重部分，平面尺寸较大，属大体积砼。其施工顺序拟定为：边底板→中底板。（2）模板制作安装底板施工模板主要采用建筑钢模拼装而成，局部辅以竹胶板施工，以便于止水的安装等。施工宽缝模板用型钢焊制骨架，在骨架上拼装建筑钢模。钢模板表面应平整、光滑、无锈蚀，外表面应涂刷防锈漆，制作时长度和宽度偏差应控制在±2mm以内，表面平整度偏差控制在2mm以内，连接孔眼位置偏差应控制在1mm以内。模板外部的固定采取在模板外一定距离打桩，在桩与模板间设平撑及斜撑进行固定，模板内部使用对拉螺丝通过顶面和底面钢筋对拉固定。制作成形的模板要除锈并涂脱模剂，脱模剂不得污染工程结构和构件，或严重沾污钢筋和砼接茬处。底枢基础、阀门井底止水处二期混凝土在底板施工时要将位置预留出来，按照预留混凝土的空间大小测量放线后采用木模安装固定。此部分二期混凝土待墙后回填土全部回填到顶后、门机电安装前浇筑。（3）钢筋的绑扎及安装首先清理封底砼表面，摆放底层主筋、分布筋，然后每1.5m2~2m2布置一根钢管支架，钢管底部焊接于底板钢筋上，并设斜撑加固，钢管顶部焊接短钢筋与顶层主筋焊接，以支撑顶层钢筋网。根据预先放在封底砼上的边墩消能设施、空箱、廊道的平面位置预埋各相关部位的钢筋，底枢、阀门井底预埋钢筋也一并安装。-5-钢筋绑扎完毕后在模板顶每隔2...
