抓斗桥式起重机安装方案VIP免费

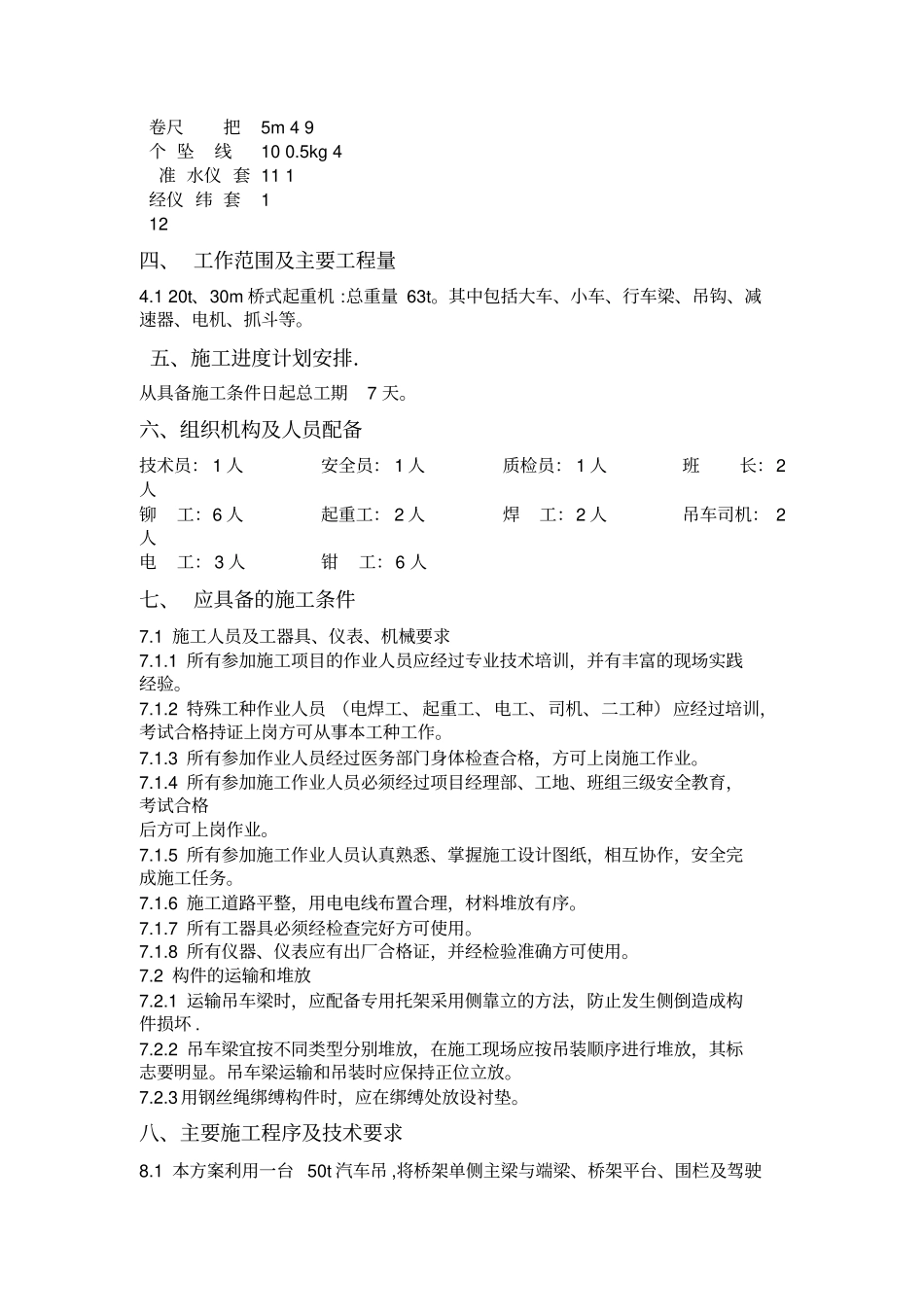

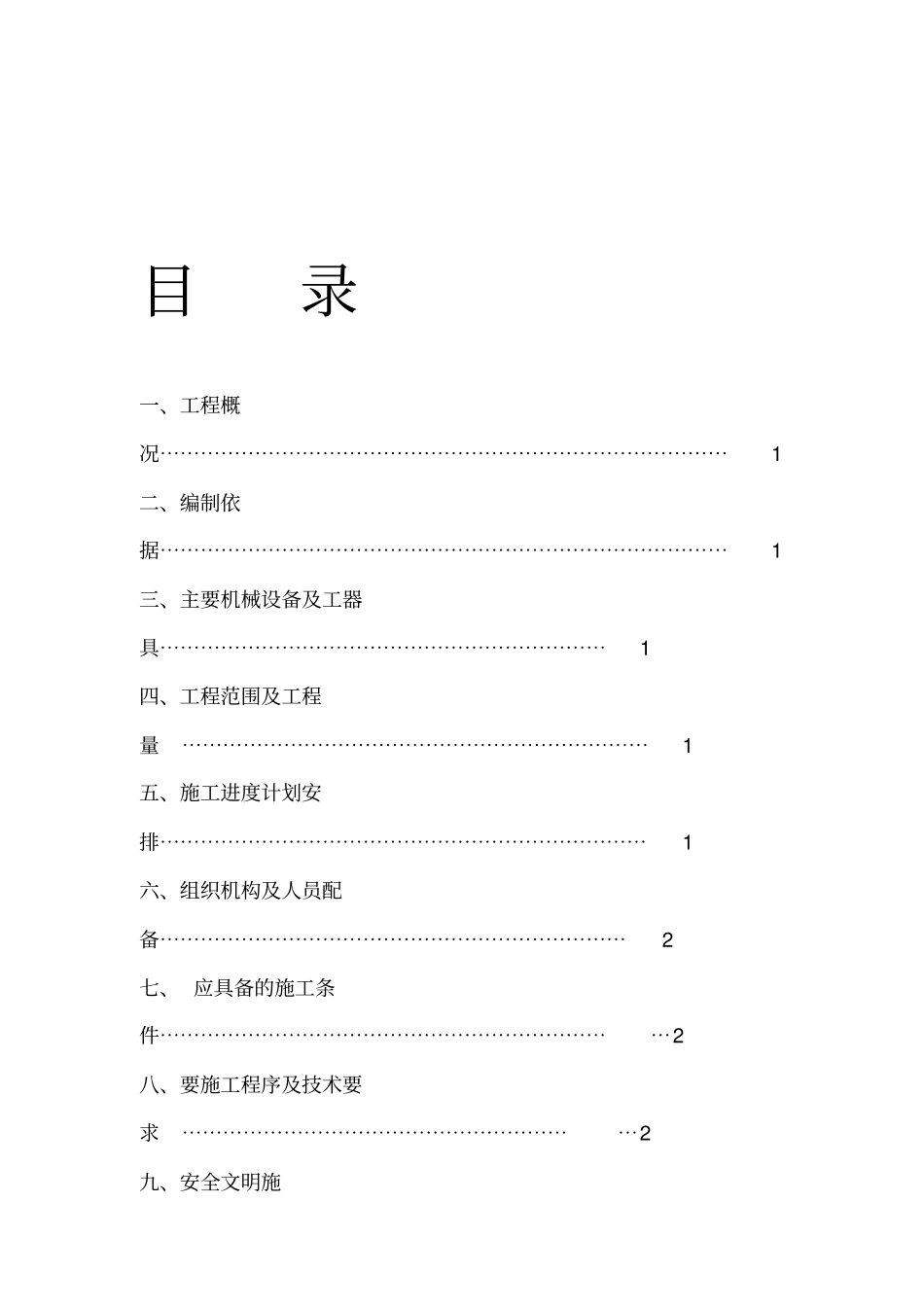

目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、主要机械设备及工器具⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1四、工程范围及工程量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1五、施工进度计划安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1六、组织机构及人员配备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2七、应具备的施工条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2八、要施工程序及技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2九、安全文明施施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5十、作业安全要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.7一、工程概况1.2本工程设计俩台20t抓斗桥式起重机，由河南省卫华重型机械股份有限公司生产，跨距为30米桥式起重机主体结构形式：箱梁式；操纵方式：驾驶室操作；吊具形式：抓斗。1.3本方案针对20t桥式起重机安装而编制。二、编制依据2.1《电力建设施工及验收技术规范》（建筑工程篇）SDJ69-19872.2《通用桥式起重机》厂家安装图2.3《电力建设安全工作规程》DL5009.1-2002三、主要机械设备及工器具配备3.1作业所需机械：200T汽车吊一台、50T汽车吊一台、电焊机8台。作业所需工器具、仪器、仪表：序号名称单位规格数量备注丝钢绳对L=20m4φ371手拉葫芦台42t2氧气、乙炔表套38100各米氧气、乙炔带4炬把割35水平尺把500mm63盘把尺7350m弯把尺8500x3154卷尺把5m49个坠线100.5kg4准水仪套111经仪纬套112四、工作范围及主要工程量4.120t、30m桥式起重机:总重量63t。其中包括大车、小车、行车梁、吊钩、减速器、电机、抓斗等。五、施工进度计划安排．从具备施工条件日起总工期7天。六、组织机构及人员配备技术员：1人安全员：1人质检员：1人班长：2人铆工：6人起重工：2人焊工：2人吊车司机：2人电工：3人钳工：6人七、应具备的施工条件7.1施工人员及工器具、仪表、机械要求7.1.1所有参加施工项目的作业人员应经过专业技术培训，并有丰富的现场实践经验。7.1.2特殊工种作业人员（电焊工、起重工、电工、司机、二工种）应经过培训，考试合格持证上岗方可从事本工种工作。7.1.3所有参加作业人员经过医务部门身体检查合格，方可上岗施工作业。7.1.4所有参加施工作业人员必须经过项目经理部、工地、班组三级安全教育，考试合格后方可上岗作业。7.1.5所有参加施工作业人员认真熟悉、掌握施工设计图纸，相互协作，安全完成施工任务。7.1.6施工道路平整，用电电线布置合理，材料堆放有序。7.1.7所有工器具必须经检查完好方可使用。7.1.8所有仪器、仪表应有出厂合格证，并经检验准确方可使用。7.2构件的运输和堆放7.2.1运输吊车梁时，应配备专用托架采用侧靠立的方法，防止发生侧倒造成构件损坏.7.2.2吊车梁宜按不同类型分别堆放，在施工现场应按吊装顺序进行堆放，其标志要明显。吊车梁运输和吊装时应保持正位立放。7.2.3用钢丝绳绑缚构件时，应在绑缚处放设衬垫。八、主要施工程序及技术要求8.1本方案利用一台50t汽车吊,将桥架单侧主梁与端梁、桥架平台、围栏及驾驶室组合，在破碎室北面，对行车梁进行整体吊装，在行车轨道上完成就尾。小车、电源箱等部件待主梁桥架就位完后进行吊装。作业前准备工作8.2（1）行车轨道应安装好，轨距、标高必须符合设计技术要求并已验收合格；）厂房屋架及相应的屋面板等构件缓装，以保证汽机端留有足够宽度空间吊装行车。2（．（3）行车设备件已清点核对无误，并作好组合清理、检查和组合工作；（4）行车运至现场直接存放到扩建端处，避免二次运输。（5）吊车站位的场地应平整压实；8.3施工工序8.3.1现场将选用汽车吊吊装行车梁，工况为：起升高度50m，最大起重量130t，能够满足吊装要求。8.3.2提前用汽车吊在地面将桥架主梁、端梁、走台、栏杆整体组合好。组合的位置能够满足汽车吊的吊装距离。行车梁拼装，检查桥架主梁上拱度、桥架对角线偏差、大车车轮端面偏斜度和垂直偏斜度等符合要求。吊钩位置正确，限位正确可靠；8.3...
