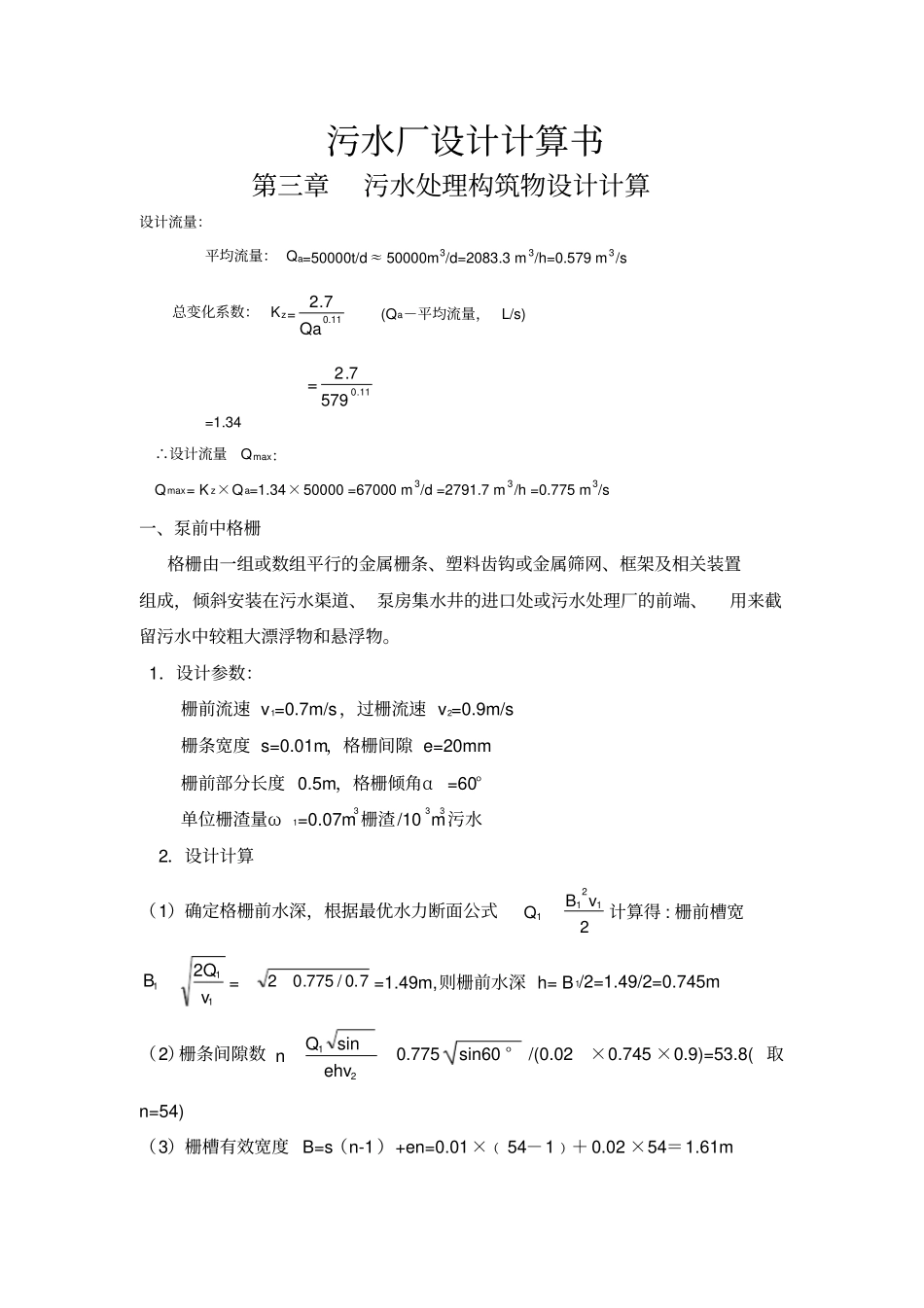

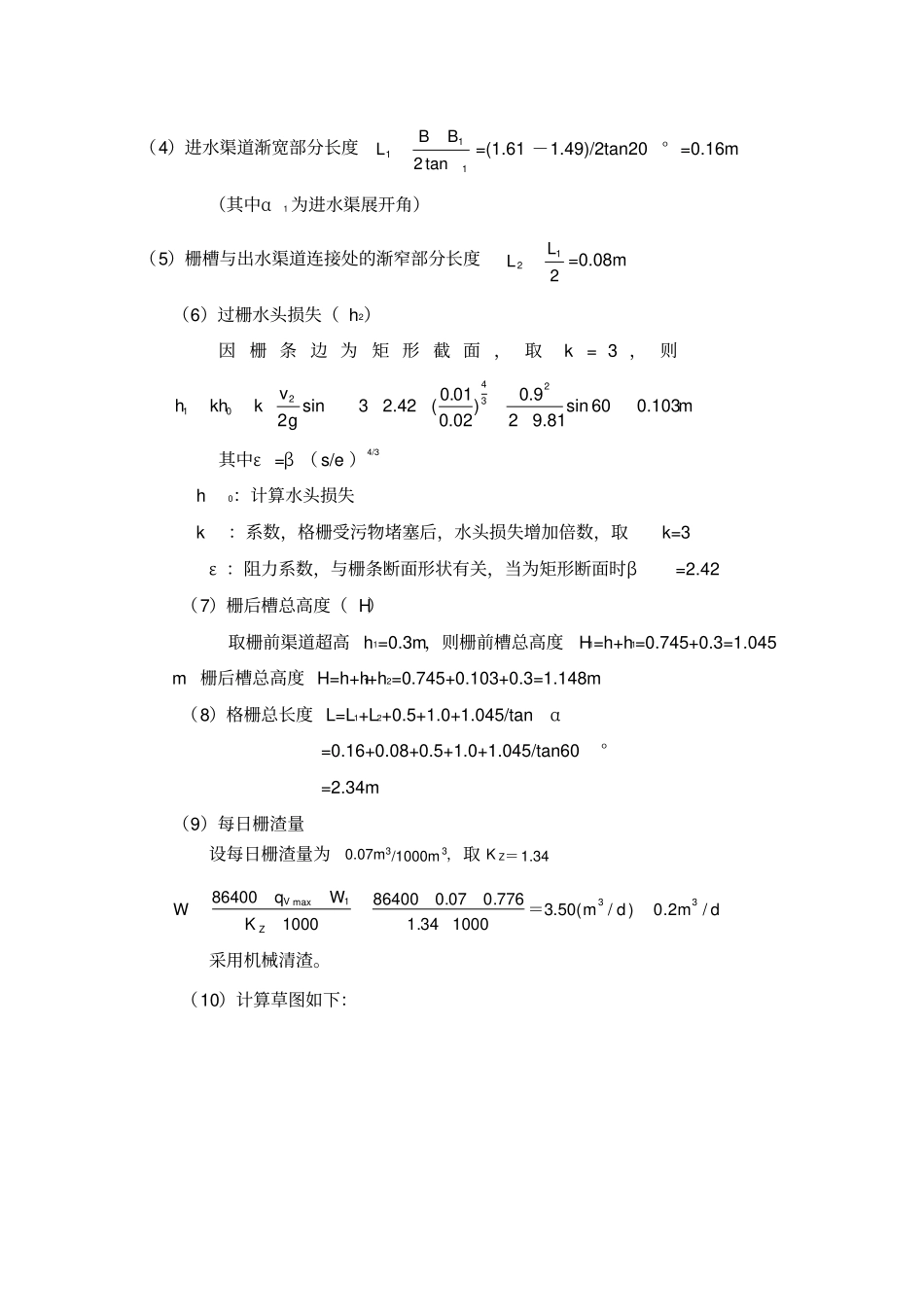

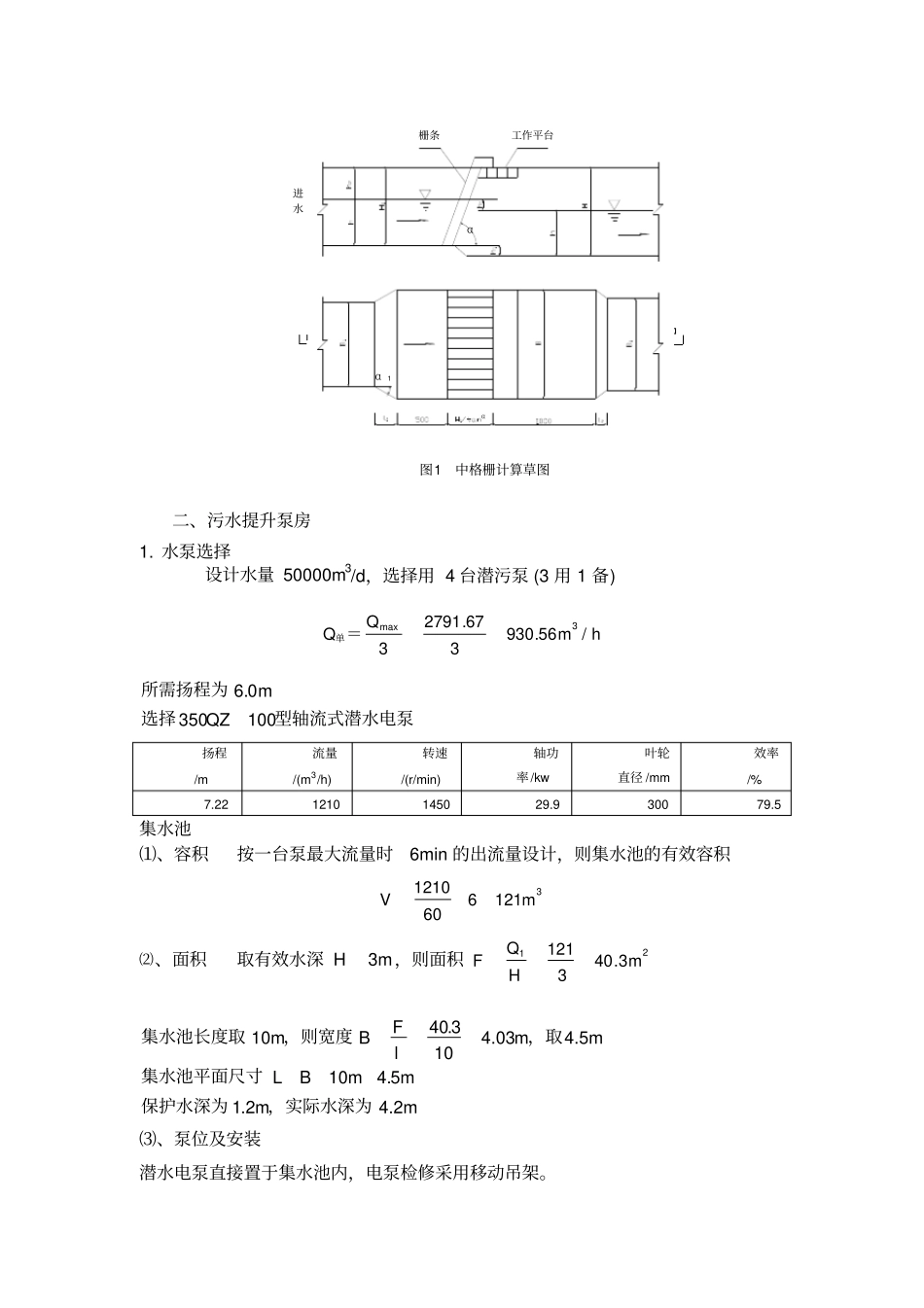

污水厂设计计算书第三章污水处理构筑物设计计算设计流量：平均流量：Qa=50000t/d≈50000m3/d=2083.3m3/h=0.579m3/s总变化系数：Kz=0.11Qa7.2(Qa－平均流量，L/s)=11.05797.2=1.34∴设计流量Qmax：Qmax=Kz×Qa=1.34×50000=67000m3/d=2791.7m3/h=0.775m3/s一、泵前中格栅格栅由一组或数组平行的金属栅条、塑料齿钩或金属筛网、框架及相关装置组成，倾斜安装在污水渠道、泵房集水井的进口处或污水处理厂的前端、用来截留污水中较粗大漂浮物和悬浮物。1．设计参数：栅前流速v1=0.7m/s，过栅流速v2=0.9m/s栅条宽度s=0.01m，格栅间隙e=20mm栅前部分长度0.5m，格栅倾角α=60°单位栅渣量ω1=0.07m3栅渣/103m3污水2．设计计算（1）确定格栅前水深，根据最优水力断面公式21211vBQ计算得:栅前槽宽1112vQB=7.0/775.02=1.49m,则栅前水深h=B1/2=1.49/2=0.745m（2）栅条间隙数21sinehvQn0.775sin60°/(0.02×0.745×0.9)=53.8(取n=54)（3）栅槽有效宽度B=s（n-1）+en=0.01×﹙54－1﹚＋0.02×54＝1.61m（4）进水渠道渐宽部分长度111tan2BBL=(1.61－1.49)/2tan20°=0.16m（其中α1为进水渠展开角）（5）栅槽与出水渠道连接处的渐窄部分长度212LL=0.08m（6）过栅水头损失（h2）因栅条边为矩形截面，取k=3，则mgvkkhh103.060sin81.929.0)02.001.0(42.23sin2234201其中ε=β（s/e）4/3h0：计算水头损失k：系数，格栅受污物堵塞后，水头损失增加倍数，取k=3ε：阻力系数，与栅条断面形状有关，当为矩形断面时β=2.42（7）栅后槽总高度（H）取栅前渠道超高h1=0.3m，则栅前槽总高度H1=h+h1=0.745+0.3=1.045m栅后槽总高度H=h+h1+h2=0.745+0.103+0.3=1.148m（8）格栅总长度L=L1+L2+0.5+1.0+1.045/tanα=0.16+0.08+0.5+1.0+1.045/tan60°=2.34m（9）每日栅渣量设每日栅渣量为0.07m3/1000m3，取KZ＝1.34dmdmKWqWZV/2.0)/(50.3100034.1776.007.086400100086400331max＝采用机械清渣。（10）计算草图如下：α1进水工作平台栅条α图1中格栅计算草图α二、污水提升泵房1.水泵选择设计水量50000m3/d，选择用4台潜污泵(3用1备)hmQQ/56.930367.279133max＝单型轴流式潜水电泵选择所需扬程为1003500.6QZm扬程/m流量/(m3/h)转速/(r/min)轴功率/kw叶轮直径/mm效率/%7.221210145029.930079.5集水池⑴、容积按一台泵最大流量时6min的出流量设计，则集水池的有效容积31216601210mV⑵、面积取有效水深mH3，则面积213.403121mHQFmmmmBLmmlFBm2.42.15.4105.403.4103.4010，实际水深为保护水深为集水池平面尺寸，取，则宽度集水池长度取⑶、泵位及安装潜水电泵直接置于集水池内，电泵检修采用移动吊架。三、泵后细格栅1．设计参数：栅前流速v1=0.7m/s，过栅流速v2=0.9m/s栅条宽度s=0.01m，格栅间隙e=10mm栅前部分长度0.5m，格栅倾角α=60°单位栅渣量ω1=0.10m3栅渣/103m3污水2．设计计算（1）确定格栅前水深，根据最优水力断面公式21211vBQ计算得栅前槽宽1112vQB=7.0/775.02=1.49m,则栅前水深h=B1/2=1.49/2=0.745m（2）栅条间隙数21sinehvQn0.775×sin60°/(0.01×0.745×0.9﹚=107.5(取n=108)设计三组格栅，每组格栅间隙数n=36条（3）栅槽有效宽度B2=s（n-1）+en=0.01×﹙36－1﹚＋0.01×36=0.71m所以总槽宽为0.71×3＋0.2=2.33m（考虑中间隔墙厚0.2m）（4）进水渠道渐宽部分长度111tan2BBL=(2.33－1.49)／2tan20°=1.15m（其中α1为进水渠展开角）（5）栅槽与出水渠道连接处的渐窄部分长度212LL=0.575m（6）过栅水头损失（h1）因栅条边为矩形截面，取k=3，则mgvkkhh26.060sin81.929.0)01.001.0(42.23sin2234201其中ε=β（s/e）4/3h0：计算水头损失k：系数，格栅受污物堵塞后，水头损失增加倍数，取k=3ε：阻力系数，与栅条断面形状有关，当为矩形断面时β=2.42（7）栅后槽总高度（H）取栅前渠道超高h1=0.3m，则栅前槽总高度H1=h+h1=0.745+0.3=1.045m栅后槽总高度H=h+h1+h2=0.745+0.26+0.3=1.305m（8）格栅总长度L=L1+L2+0.5+1.0+0.77/tanα=1.15＋0.575＋0.5＋1.0＋0.77／tan60°=3.67m(9）每日栅渣量设每日栅渣量为0.1m3/1000m3，取KZ＝1.341000864001maxZVKWqW(0.775×0.1×86400﹚／1.34×1000=5.00m3／d＞0.2m3／d采...
