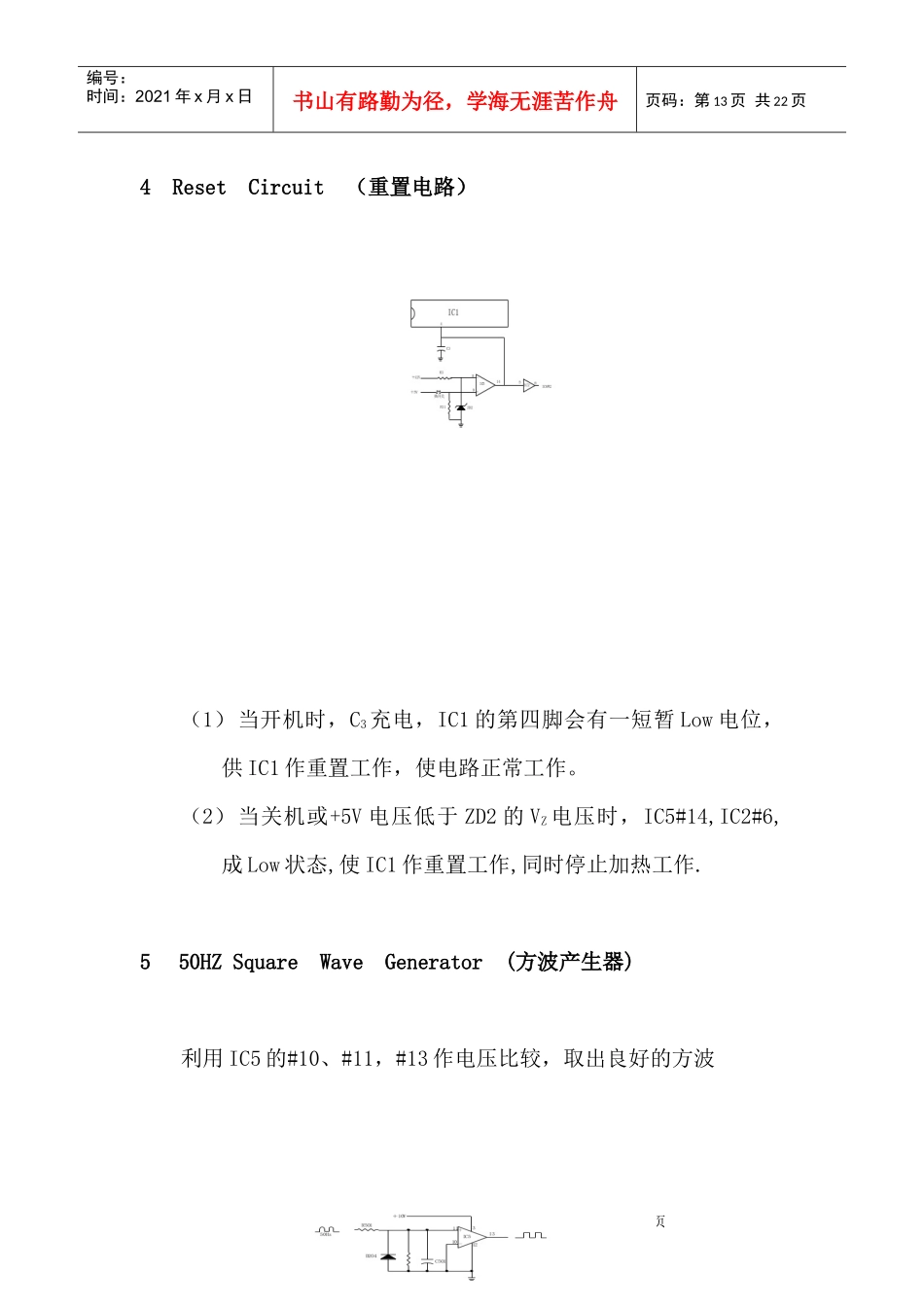

第11页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共22页电磁炉工作原理说明IC-14FZ/16FZ/16FZC/18FZ/16YZ/18YZ老版1Varistor(突波吸收器)当AC电源电压因故突然升大时,即瞬间短路,使保险丝迅速熔断,以保护电路。2VoltageRegulator(电压调整)。本机共有+5V,+10V,+12V,+18V四种稳压回路,其中+10V与+12V共用一种稳压回路,其余结构相同,现以+5V为例:第12页共22页第11页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第12页共22页D203:半波整流作用R204:供给Q204的IB及ZD204的IZZD204:作稳压用VZ—0.6=VOUTQ204:稳压用晶体管C207—C209:使直流VOUT电压平坦3CoolingFan(冷却风扇)当电源开关ON时,FAN(风扇)即持续转动,吸入冷空气至机体内,再从机体后侧排出热空气,以达至机内散热目的,避免零件因高温工作环境造成损坏而故障。第13页共22页第12页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第13页共22页4ResetCircuit(重置电路)(1)当开机时,C3充电,IC1的第四脚会有一短暂Low电位,供IC1作重置工作,使电路正常工作。(2)当关机或+5V电压低于ZD2的VZ电压时,IC5#14,IC2#6,成Low状态,使IC1作重置工作,同时停止加热工作.550HZSquareWaveGenerator(方波产生器)利用IC5的#10、#11,#13作电压比较,取出良好的方波第14页共22页第13页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第14页共22页6(Microcontroller)微电脑控制器使用IC8049Microcontroller(微电脑控制器),主要功能如下:(1)电源ON/OFF切换控制(2)加热/定温功能切换控制(3)加热火力控制(4)定温温度控制(5)定时功能(6)无负载检知及自动关机(7)各顶功能显示LED控制(8)按键功能输入检知(9)机内温升过高保护第15页共22页第14页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第15页共22页(10)锅具检知(11)炉面过热告知(12)散热风扇控制7TemperatureAdjustmentAndOverTemperatureProtection(定温控制及过热保护)主要功能为依据置于陶瓷板下方的热敏电阻(负温度系数),感测温度而改变电阻值得一随温度变化的电压单位,与微电脑控制器所设定的五段定温功能的电压单位一起输手比较器,而得一输出,HI不影响加热状态,若输出LOW,则切断加热状态,以保持所设定的定温温度,但若选择在加热火力持续工作时,第16页共22页第15页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第16页共22页当锅内温度升到240℃时,则使火力成为断续工作.8LoadCurrentDetector(负载电流检知)C.T.(比流器)串接在B.D.(桥式整流器)前的线路上,因此,C.T.二次侧R110上的AC电压可得入力电流的变化,此AC电压再经D101—D104全波整流为DC电压,与加热段数的电压作一误差比较后,由OPIC6#1输出,经由R405与C402作一滤波得一平滑的DC电压V0,此电压与入力电流HEATLEV成一定的此例关系,因此本回路可达到控制负载电流与加热段数设定的符合作用。第17页共22页第16页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第17页共22页9DriverCircuit(驱动回路)TA8316将IC6#2输出的PULSE信号,放大到足以驱动IGBTON/OFF的信号,输入的信号脉冲信号的HI的工作周期愈大,,则表示火力愈强。10SawtoothWaveGenerator(锯齿波产生器)第18页共22页第17页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第18页共22页平常因为R103,R104与R102,R103的分压比例使IC6#14号输出保持HI,因此,C301端电压为0V,VOUT为HI,即停止加热(IGBTCATE无信号),若IGBTCATE有信号HI,PULSE输入就有电流流过加热线圈L102,能量就储存在L102上,当IGBTOFF时,此能量自然向C103放电,放电结束瞬间IC6之V#9
