电脑主板故障诊断代码查询Microsoft Word 文档VIP免费

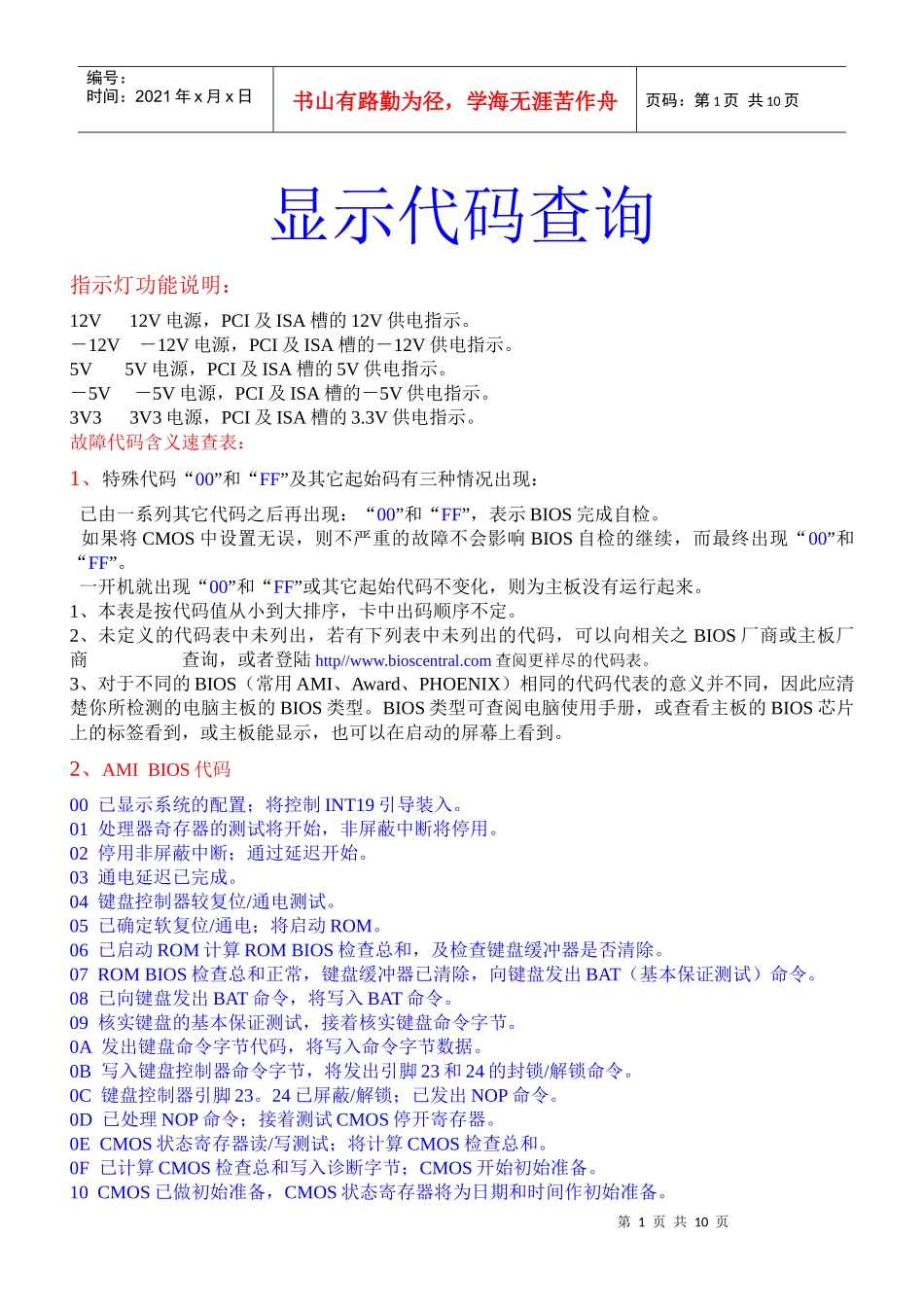

电脑主板故障诊断代码查询Microsoft Word 文档_第1页
1/10

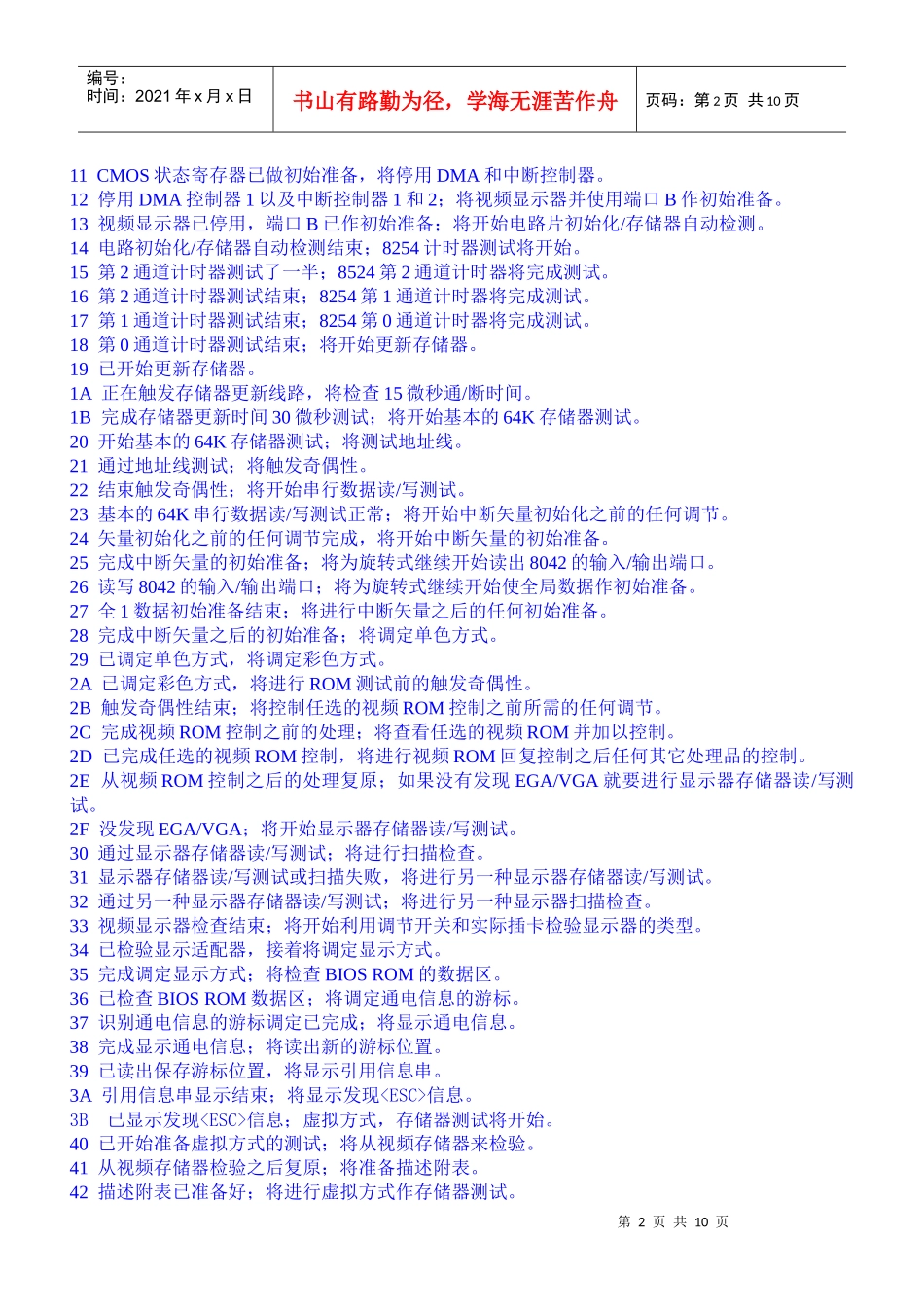

电脑主板故障诊断代码查询Microsoft Word 文档_第2页
2/10

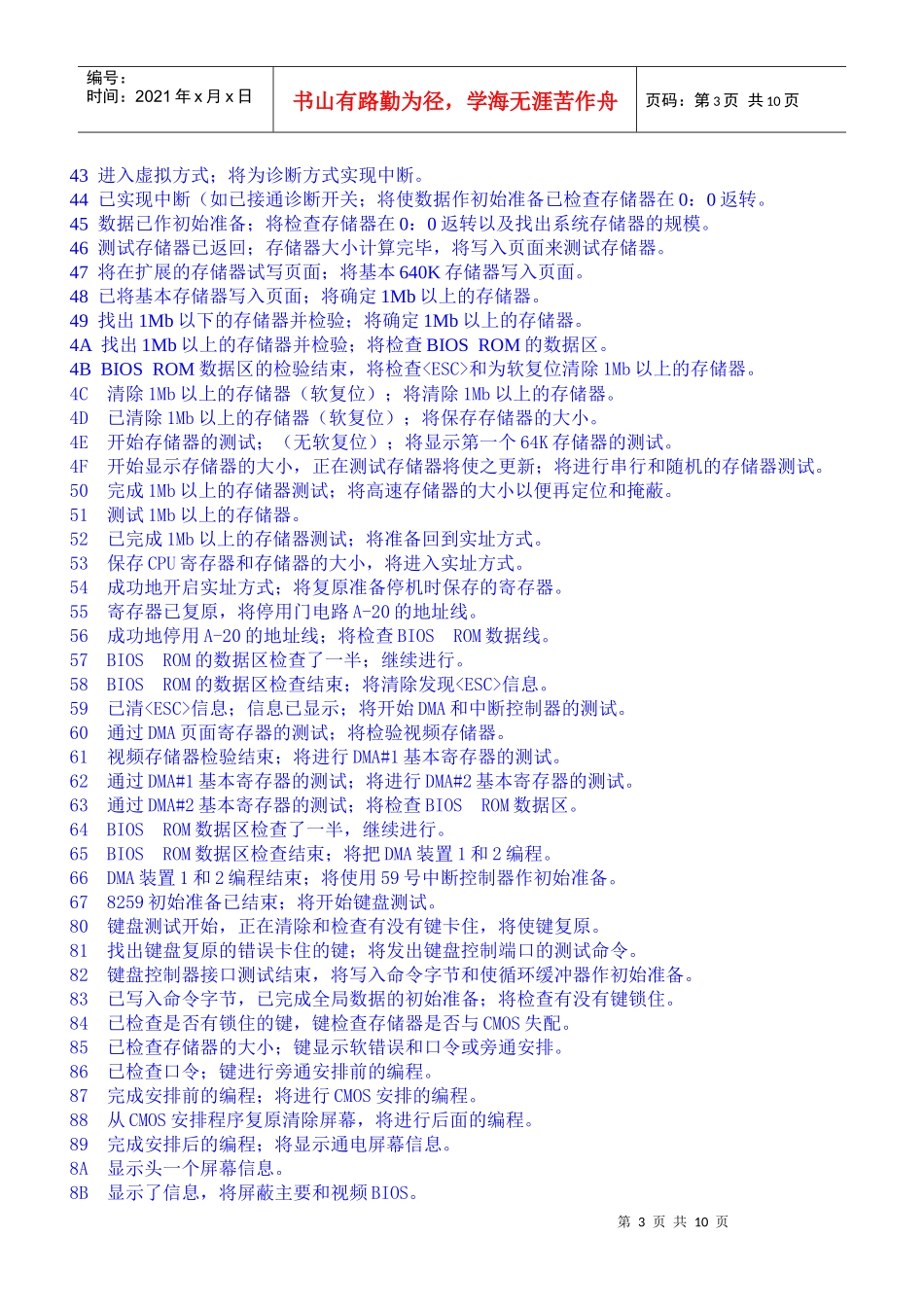

电脑主板故障诊断代码查询Microsoft Word 文档_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页显示代码查询指示灯功能说明:12V12V电源,PCI及ISA槽的12V供电指示。-12V-12V电源,PCI及ISA槽的-12V供电指示。5V5V电源,PCI及ISA槽的5V供电指示。-5V-5V电源,PCI及ISA槽的-5V供电指示。3V33V3电源,PCI及ISA槽的3.3V供电指示。故障代码含义速查表:1、特殊代码“00”和“FF”及其它起始码有三种情况出现:已由一系列其它代码之后再出现:“00”和“FF”,表示BIOS完成自检。如果将CMOS中设置无误,则不严重的故障不会影响BIOS自检的继续,而最终出现“00”和“FF”。一开机就出现“00”和“FF”或其它起始代码不变化,则为主板没有运行起来。1、本表是按代码值从小到大排序,卡中出码顺序不定。2、未定义的代码表中未列出,若有下列表中未列出的代码,可以向相关之BIOS厂商或主板厂商查询,或者登陆http//www.bioscentral.com查阅更祥尽的代码表。3、对于不同的BIOS(常用AMI、Award、PHOENIX)相同的代码代表的意义并不同,因此应清楚你所检测的电脑主板的BIOS类型。BIOS类型可查阅电脑使用手册,或查看主板的BIOS芯片上的标签看到,或主板能显示,也可以在启动的屏幕上看到。2、AMIBIOS代码00已显示系统的配置;将控制INT19引导装入。01处理器奇存器的测试将开始,非屏蔽中断将停用。02停用非屏蔽中断;通过延迟开始。03通电延迟已完成。04键盘控制器较复位/通电测试。05已确定软复位/通电;将启动ROM。06已启动ROM计算ROMBIOS检查总和,及检查键盘缓冲器是否清除。07ROMBIOS检查总和正常,键盘缓冲器已清除,向键盘发出BAT(基本保证测试)命令。08已向键盘发出BAT命令,将写入BAT命令。09核实键盘的基本保证测试,接着核实键盘命令字节。0A发出键盘命令字节代码,将写入命令字节数据。0B写入键盘控制器命令字节,将发出引脚23和24的封锁/解锁命令。0C键盘控制器引脚23。24已屏蔽/解锁;已发出NOP命令。0D已处理NOP命令;接着测试CMOS停开寄存器。0ECMOS状态寄存器读/写测试;将计算CMOS检查总和。0F已计算CMOS检查总和写入诊断字节;CMOS开始初始准备。10CMOS已做初始准备,CMOS状态寄存器将为日期和时间作初始准备。第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页11CMOS状态寄存器已做初始准备,将停用DMA和中断控制器。12停用DMA控制器1以及中断控制器1和2;将视频显示器并使用端口B作初始准备。13视频显示器已停用,端口B已作初始准备;将开始电路片初始化/存储器自动检测。14电路初始化/存储器自动检测结束;8254计时器测试将开始。15第2通道计时器测试了一半;8524第2通道计时器将完成测试。16第2通道计时器测试结束;8254第1通道计时器将完成测试。17第1通道计时器测试结束;8254第0通道计时器将完成测试。18第0通道计时器测试结束;将开始更新存储器。19已开始更新存储器。1A正在触发存储器更新线路,将检查15微秒通/断时间。1B完成存储器更新时间30微秒测试;将开始基本的64K存储器测试。20开始基本的64K存储器测试;将测试地址线。21通过地址线测试;将触发奇偶性。22结束触发奇偶性;将开始串行数据读/写测试。23基本的64K串行数据读/写测试正常;将开始中断矢量初始化之前的任何调节。24矢量初始化之前的任何调节完成,将开始中断矢量的初始准备。25完成中断矢量的初始准备;将为旋转式继续开始读出8042的输入/输出端口。26读写8042的输入/输出端口;将为旋转式继续开始使全局数据作初始准备。27全1数据初始准备结束;将进行中断矢量之后的任何初始准备。28完成中断矢量之后的初始准备;将调定单色方式。29已调定单色方式,将调定彩色方式。2A已调定彩色方式,将进行ROM测试前的触发奇偶性。2B触发奇偶性结束;将控制任选的视频ROM控制之前所需的任何调节。2C完成视频ROM控制之前的处理;将查看任选的视频ROM并加以控制。2D已完成任选的视频ROM控制,将进行视频ROM回复控制之后任何其它处理品的控制。2E从视频ROM控制之后的处理复原;如果没有发现EGA/VGA就要进行显示器存储器读/写测试。2F没发现EGA/VGA;将开始...
