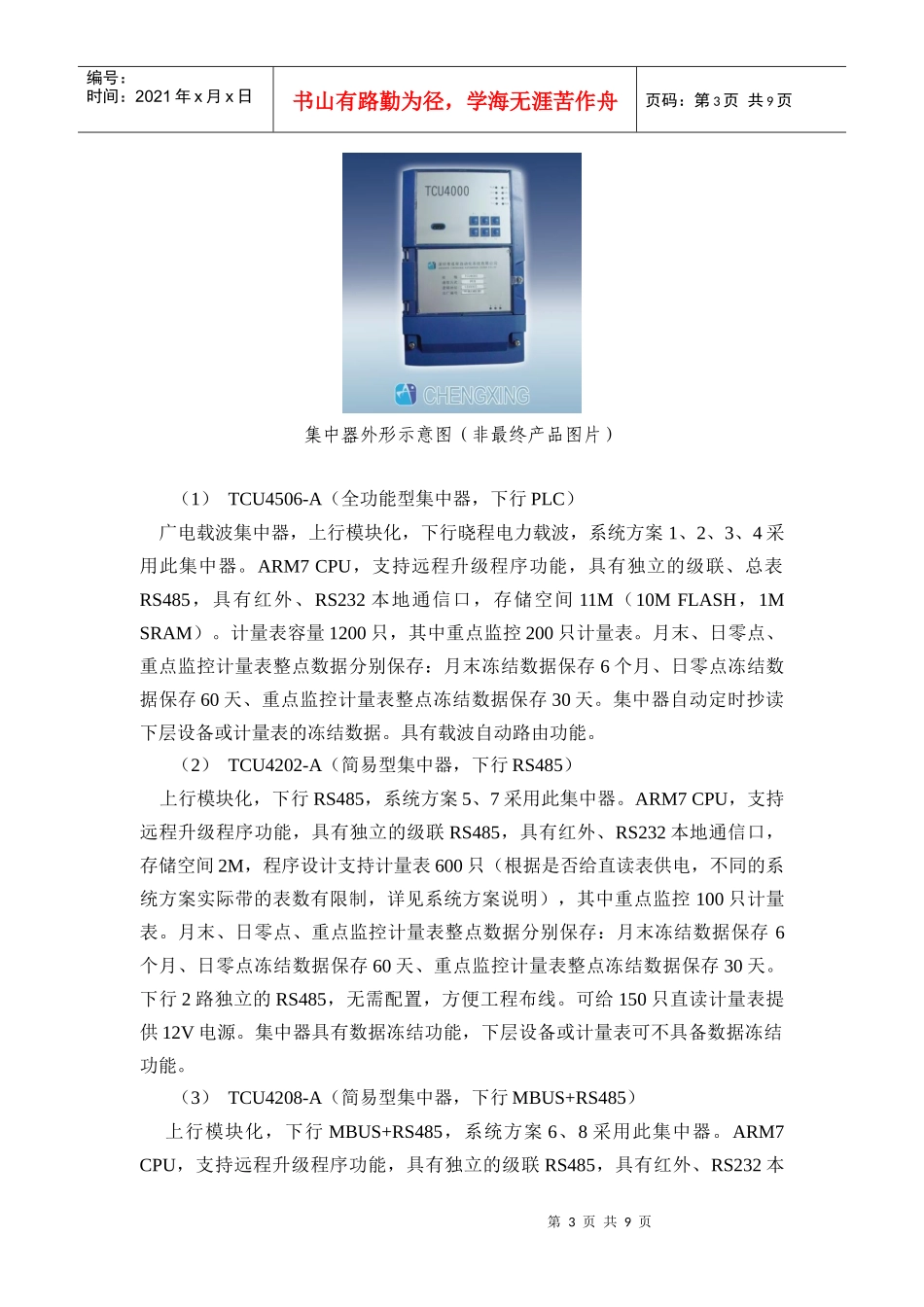

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页中石油项目设备及系统简介一、系统结构示意图中石油项目指挥部2008年5月27日发布的最新《中石油抄表项目系统结构示意图》如下（共8套方案）：第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页二、设备型号及简介1、集中器（2008年5月27日）方案8方案6方案4方案2方案7方案5方案3方案1☆中继器为通信透明转发，能提供直读表电源中继器☆中继器☆中继器☆中继器☆TCU*TCU*RS485RS485RS485RS485电表直读气表直读水表GPRS/GSM/NETRS485RS485GPRS/GSM/NET直读水表直读气表MBUSMBUSRS485电表MBUSPLCPLCTCU**简易型集中器TCUHTUHTU载波电表RS485RS485PLCPLCPLCPLCMBUSMBUS载波电表HTUHTUTCU直读气表直读水表直读水表直读气表GPRS/GSM/NETGPRS/GSM/NETGPRS/GSM/NET直读水表直读气表PLCPLCRS485RS485终端TCURS485RS485电表终端终端终端终端RS485电表RS485TCU终端MBUSMBUS直读气表直读水表GPRS/GSM/NETGPRS/GSM/NET直读水表MBUSRS485电表RS485电表TCU*RS485RS485直读水表GPRS/GSM/NETRS485直读气表直读气表中石油抄表项目系统结构示意图第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页集中器外形示意图（非最终产品图片）（1）TCU4506-A（全功能型集中器，下行PLC）广电载波集中器，上行模块化，下行晓程电力载波，系统方案1、2、3、4采用此集中器。ARM7CPU，支持远程升级程序功能，具有独立的级联、总表RS485，具有红外、RS232本地通信口，存储空间11M（10MFLASH，1MSRAM）。计量表容量1200只，其中重点监控200只计量表。月末、日零点、重点监控计量表整点数据分别保存：月末冻结数据保存6个月、日零点冻结数据保存60天、重点监控计量表整点冻结数据保存30天。集中器自动定时抄读下层设备或计量表的冻结数据。具有载波自动路由功能。（2）TCU4202-A（简易型集中器，下行RS485）上行模块化，下行RS485，系统方案5、7采用此集中器。ARM7CPU，支持远程升级程序功能，具有独立的级联RS485，具有红外、RS232本地通信口，存储空间2M，程序设计支持计量表600只（根据是否给直读表供电，不同的系统方案实际带的表数有限制，详见系统方案说明），其中重点监控100只计量表。月末、日零点、重点监控计量表整点数据分别保存：月末冻结数据保存6个月、日零点冻结数据保存60天、重点监控计量表整点冻结数据保存30天。下行2路独立的RS485，无需配置，方便工程布线。可给150只直读计量表提供12V电源。集中器具有数据冻结功能，下层设备或计量表可不具备数据冻结功能。（3）TCU4208-A（简易型集中器，下行MBUS+RS485）上行模块化，下行MBUS+RS485，系统方案6、8采用此集中器。ARM7CPU，支持远程升级程序功能，具有独立的级联RS485，具有红外、RS232本第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页地通信口，存储空间2M，程序设计支持计量表600只（根据是否给直读表供电，不同的系统方案实际带的表数有限制，详见系统方案说明），其中重点监控100只计量表。月末、日零点、重点监控计量表整点数据分别保存：月末冻结数据保存6个月、日零点冻结数据保存60天、重点监控计量表整点冻结数据保存30天。下行1路MBUS，可带50个节点。下行1路RS485，用于接入RS485电表。集中器具有数据冻结功能，下层设备或计量表可不具备数据冻结功能。2、中继器中继器外形示意图（非最终产品图片）（1）CRU4122-AE（上下行RS485）上、下行均为RS485，系统方案7采用此中继器。只具备数据转发、给直读表供电功能（12V）。计量表容量120只，下行可接直读水气表、电表。只转发数据，不具备数据冻结功能。不需要任何配置。（2）CRU4698-A（上下行MBUS）上、下行均为MBUS，系统方案8采用此中继器。只具备数据转发、给直读表供电功能。计量表容量50只。只转发数据，不具备数据冻结功能。不需要任何配置。3、采集终端第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9...
