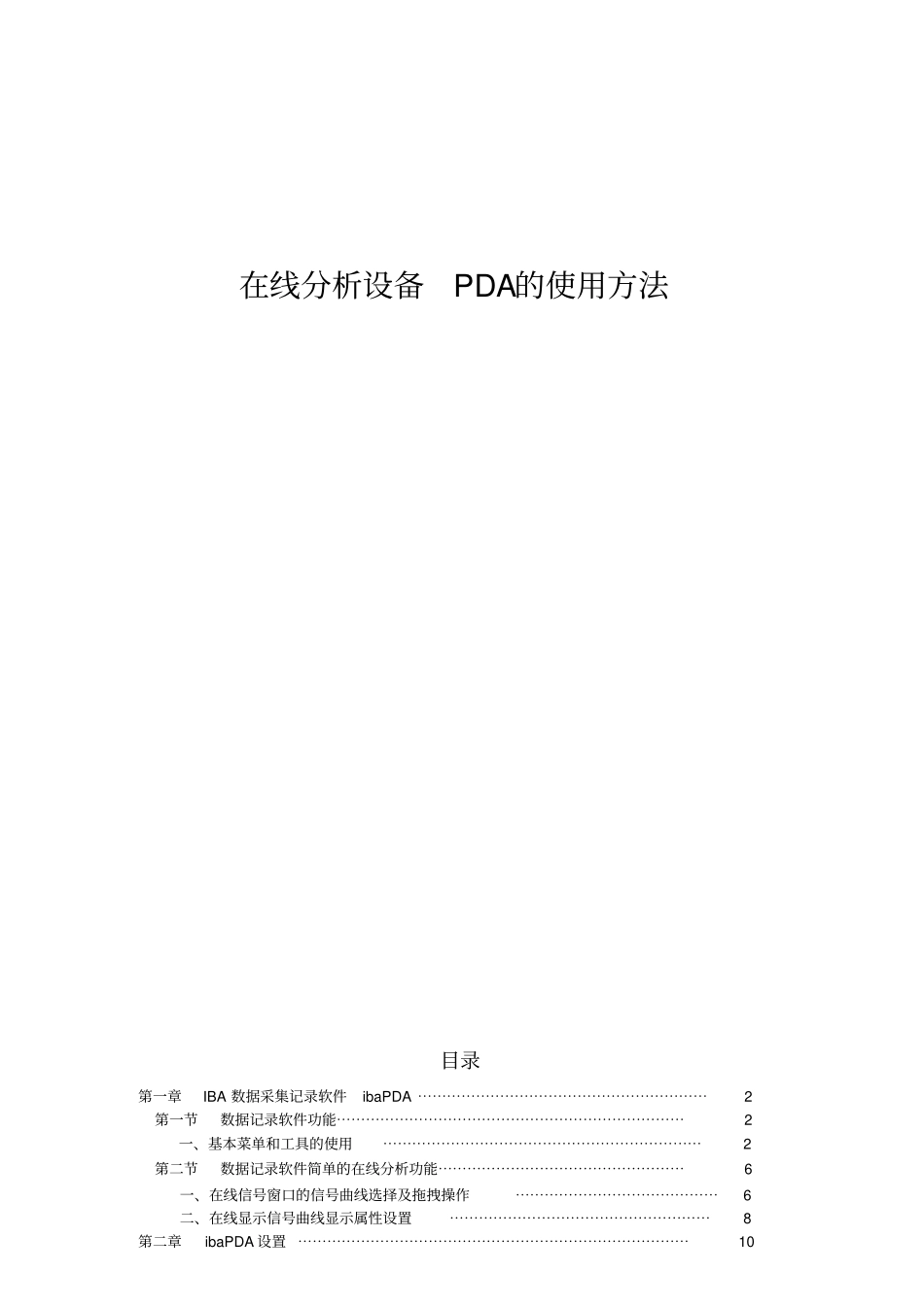

在线分析设备PDA的使用方法1VIP免费

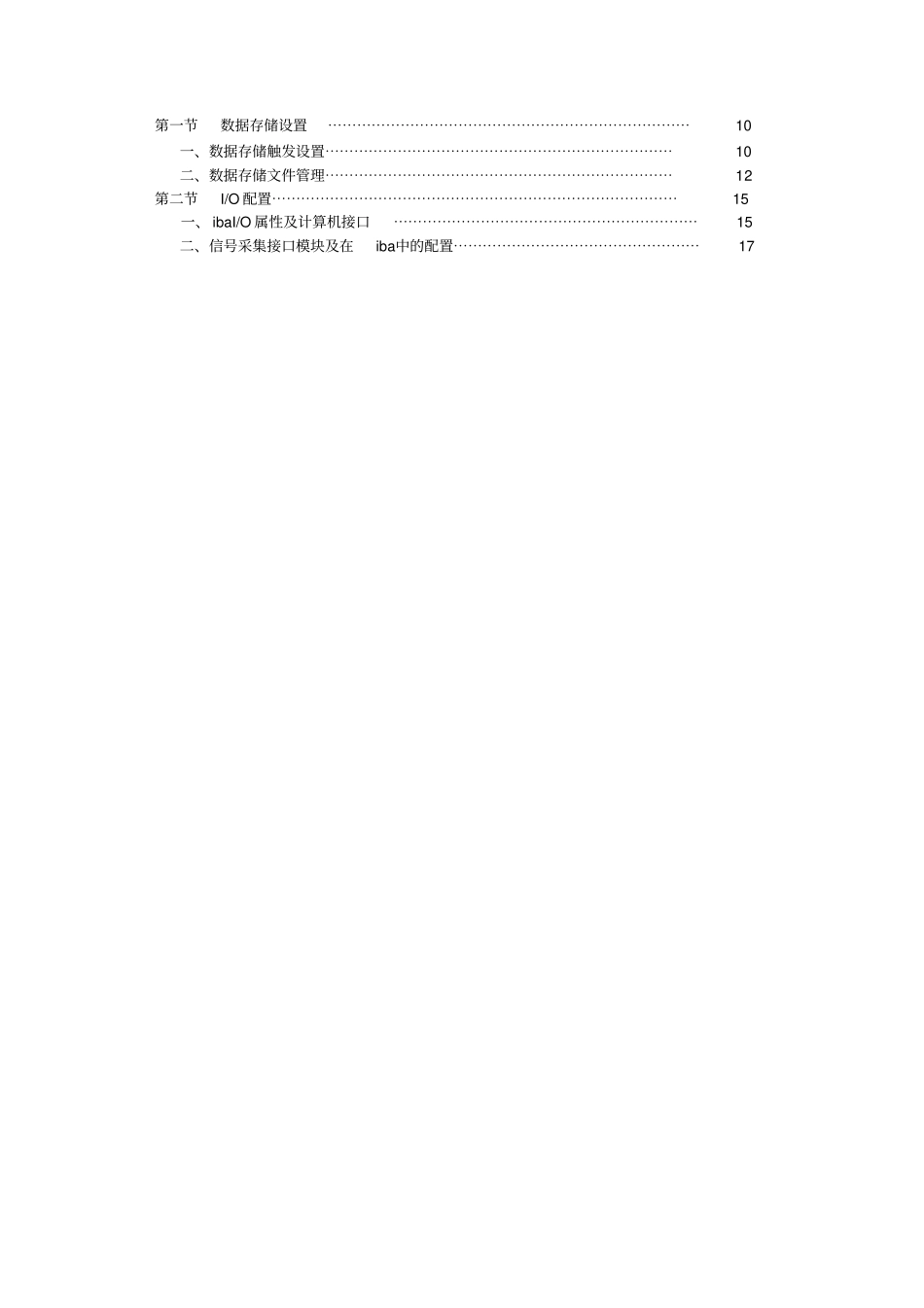

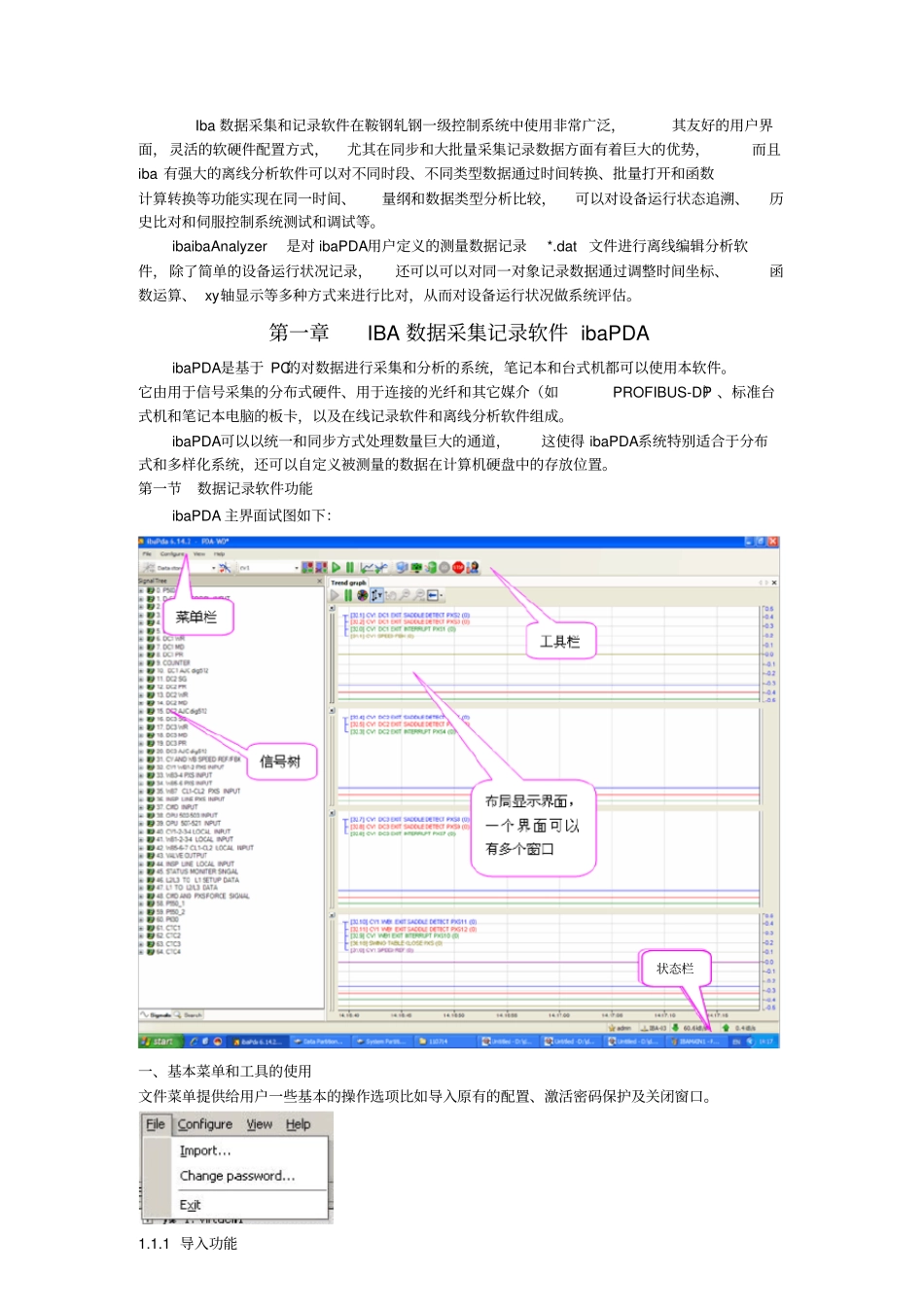

在线分析设备PDA的使用方法目录第一章IBA数据采集记录软件ibaPDA⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第一节数据记录软件功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2一、基本菜单和工具的使用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第二节数据记录软件简单的在线分析功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6一、在线信号窗口的信号曲线选择及拖拽操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6二、在线显示信号曲线显示属性设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8第二章ibaPDA设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10第一节数据存储设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10一、数据存储触发设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10二、数据存储文件管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12第二节I/O配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15一、ibaI/O属性及计算机接口⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15二、信号采集接口模块及在iba中的配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17Iba数据采集和记录软件在鞍钢轧钢一级控制系统中使用非常广泛，其友好的用户界面，灵活的软硬件配置方式，尤其在同步和大批量采集记录数据方面有着巨大的优势，而且iba有强大的离线分析软件可以对不同时段、不同类型数据通过时间转换、批量打开和函数计算转换等功能实现在同一时间、量纲和数据类型分析比较，可以对设备运行状态追溯、历史比对和伺服控制系统测试和调试等。ibaibaAnalyzer是对ibaPDA用户定义的测量数据记录*.dat文件进行离线编辑分析软件，除了简单的设备运行状况记录，还可以可以对同一对象记录数据通过调整时间坐标、函数运算、xy轴显示等多种方式来进行比对，从而对设备运行状况做系统评估。第一章IBA数据采集记录软件ibaPDAibaPDA是基于PC的对数据进行采集和分析的系统，笔记本和台式机都可以使用本软件。它由用于信号采集的分布式硬件、用于连接的光纤和其它媒介（如PROFIBUS-DP）、标准台式机和笔记本电脑的板卡，以及在线记录软件和离线分析软件组成。ibaPDA可以以统一和同步方式处理数量巨大的通道，这使得ibaPDA系统特别适合于分布式和多样化系统，还可以自定义被测量的数据在计算机硬盘中的存放位置。第一节数据记录软件功能ibaPDA主界面试图如下：一、基本菜单和工具的使用文件菜单提供给用户一些基本的操作选项比如导入原有的配置、激活密码保护及关闭窗口。1.1.1导入功能状态栏这项功能涉及ibaPDA旧版本的配置文件。当同时使用ibaPDAV5.xx版和ibaPDAV6版时，通过导入功能重新使用旧的模块和通道设置，导入功能只能使用由旧版本通过使用导出功能创建的或者与ibaPDA相符的ASCII或*.txt文件。1.1.2改变密码使用这项功能改变当前密码或设置一个新密码，默认设置是没有密码的。可以使用密码保护的功能有：1.2Configue（配置菜单）配置菜单提供了配置系统、数据采集和存储的基本功能。1.2.1选择服务器使用这项功能打开建立ibaPDA服务器和ibaPDA客户端之间连接的服务器配置窗口。通过点击工具栏按钮打开这个窗口。在“地址”框中输入网络中作为服务器的计算机名。如果服务器和客户端是同一台计算机，那么可以在该框中输入“localhost”。系统会自动检测到并列出网络中正在运行的服务器，可以选择需要的服务器并点击OK以建立连接。端口号（portno.）由系统自动分配。如果一台服务器没有在列表中列出，可以使用搜寻功能，点击搜寻(Search)按钮，旁边滚动的蓝白色矩形条表示搜寻正在进行。1.2.2I/Omanager（输入/输出管理器）在配置菜单的下拉列表中可以打开输入/输出管理器，它用于配置信号和标识字符串。通过点击工具栏按钮打开它。后面章节介绍详细配置方法。1.2.3datastorage（数据存储）使用这项菜单功能可以在数据存储中进行配置。通过点击工具栏按钮打开数据存储对话框。在该对话框中可以定义用于数据存储的存储配置文件和不同数据存储的数量和名称。后面章节介绍详细配置方法。1.3Toolbars（工具栏）工具栏通常提供给一些最重要的功能，当...
