电脑主板诊断卡代码VIP专享VIP免费

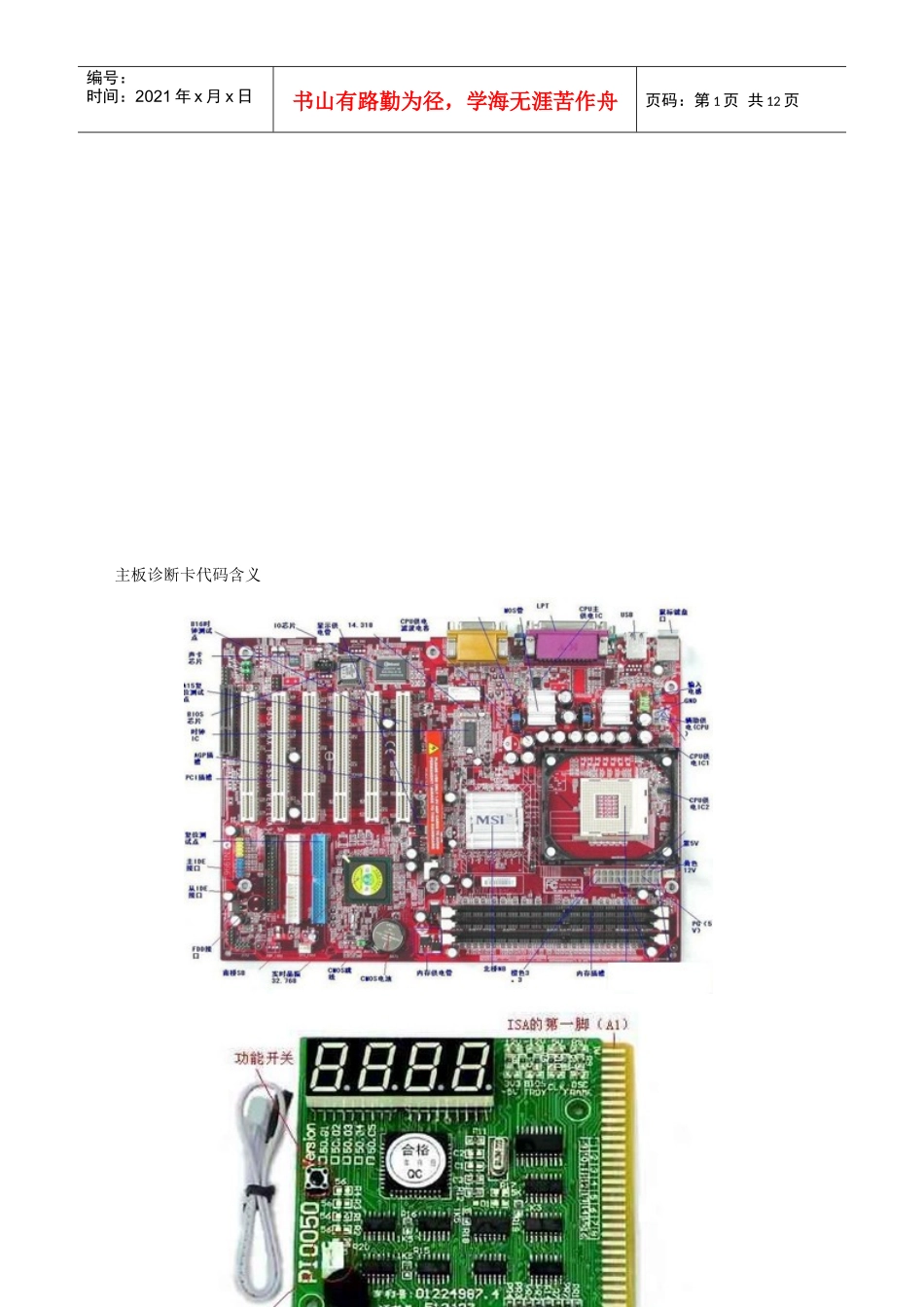

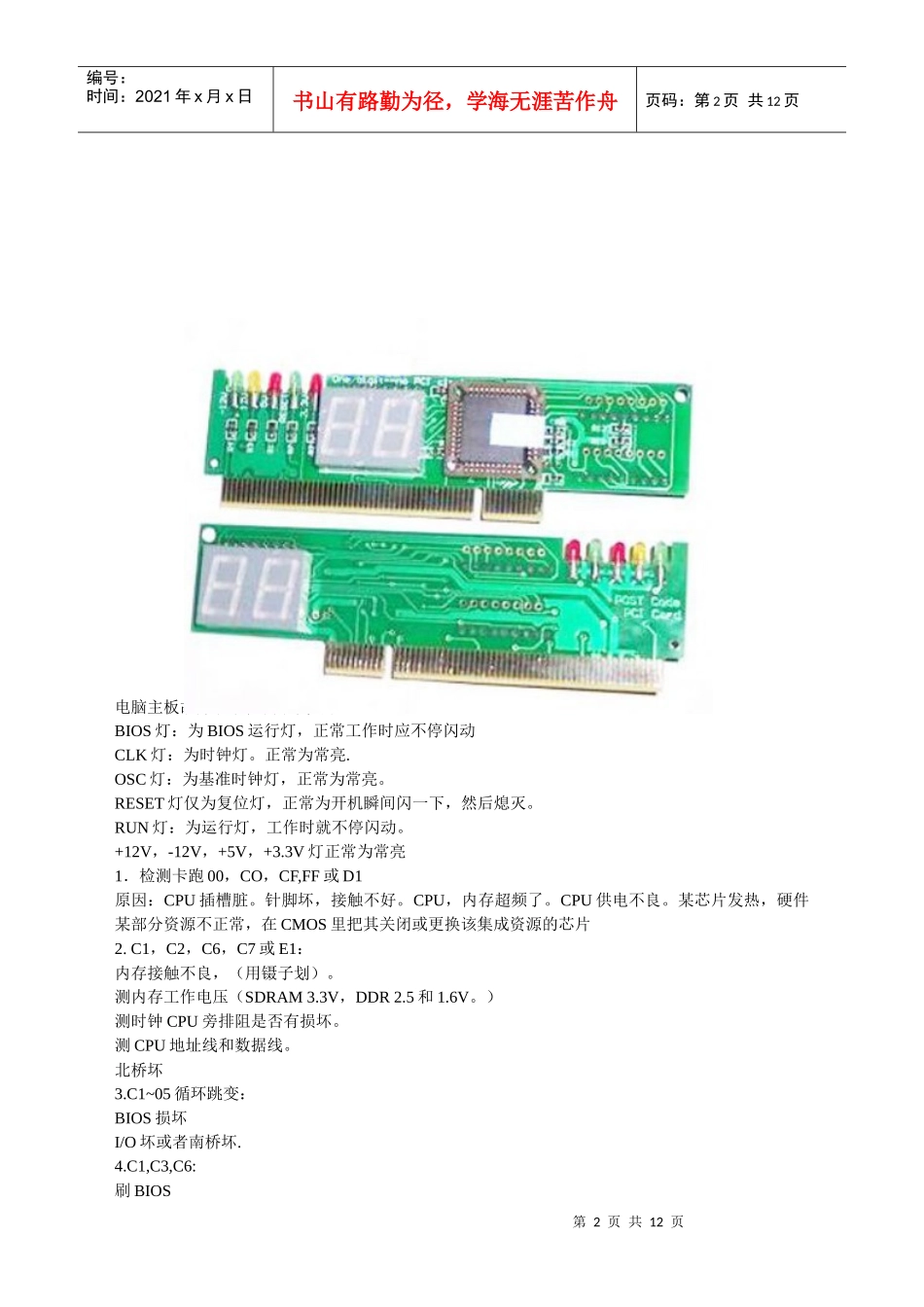

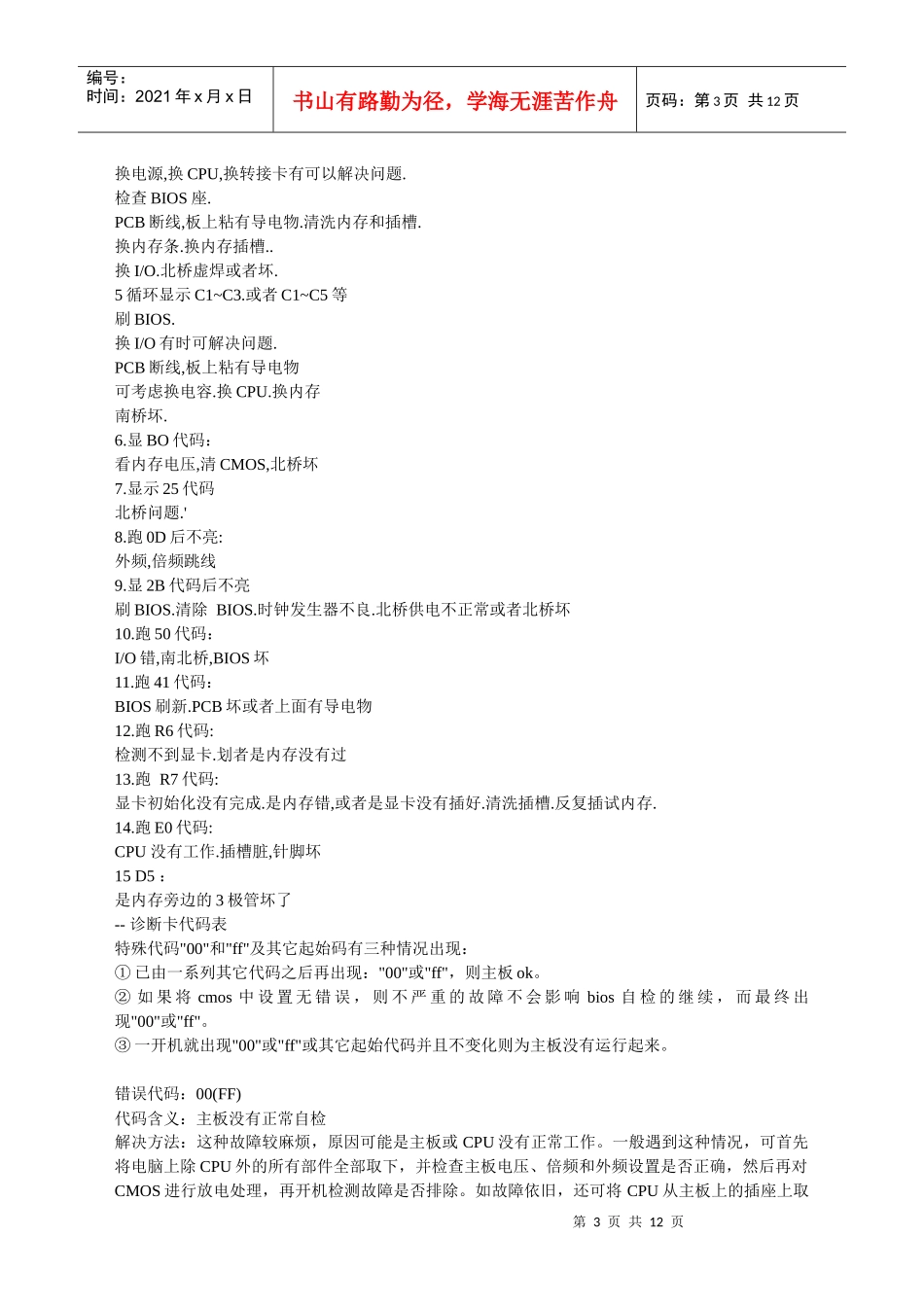

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页主板诊断卡代码含义第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。正常为常亮.OSC灯：为基准时钟灯，正常为常亮。RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。RUN灯：为运行灯，工作时就不停闪动。+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。针脚坏，接触不好。CPU，内存超频了。CPU供电不良。某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2.C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。测内存工作电压（SDRAM3.3V，DDR2.5和1.6V。）测时钟CPU旁排阻是否有损坏。测CPU地址线和数据线。北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU没有工作.插槽脏,针脚坏15D5：是内存旁边的3极管坏了--诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。②如果将cmos中设置无错误，则不严重的故障不会影响bios自检的继续，而最终出现"00"或"ff"。③一开机就出现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来。错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。如故障依旧，还可将CPU从主板上的插座上取第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。如果故障依旧，则建议更换CPU测试。另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。错误代码：01代码含义：处理器测试解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。如对CPU进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。如一切正常故障依旧，则可更换CPU再试。错误代码：C1至C5代码含义：内存自检解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。要解决这类故障，可首先对内存实行除尘、清洁等工作再进行测试。如问题依旧，可尝试用柔软的橡皮擦清洁金手指部分，直到金手指重新出现金属光泽为止，然后清理掉内存槽里的杂物，并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。开机测试后如故障依旧，可更换内存再试。如有多条内存，可使用替换法查找故障所在。错误代码：0D代码含义：视频通道测试解决方法：这也是一种较常见的故障现象，它一般表示显卡检测未通过。这时应检查显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其重新插入插槽中。如显卡与主板的接触没有问题，则可取下显卡清理其上的灰尘，并清洁显卡的金手指部份，再插到主板上测试。如故障依旧...
